Schalt- Bestückungs- Lötplan
Typ A mit preiswerten Keramik-Filtern SFZ
Um die Pläne als Datei zu kopieren mit Cursor mittig auf Plan gehen, rechte Maustaste klicken und "Grafik speichern unter......" wählen.
Typ A Typ B Typ C Typ D
Anleitung   Leitseite - Home

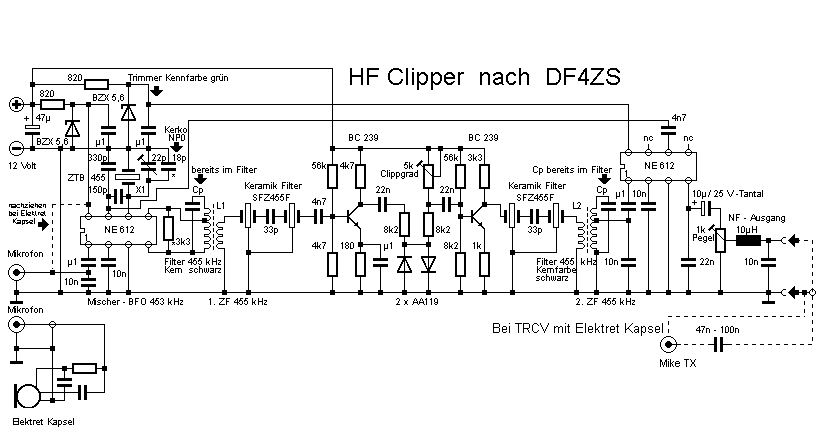

Schaltplan des HF-Clippers Typ A (12 KB caw.gif)

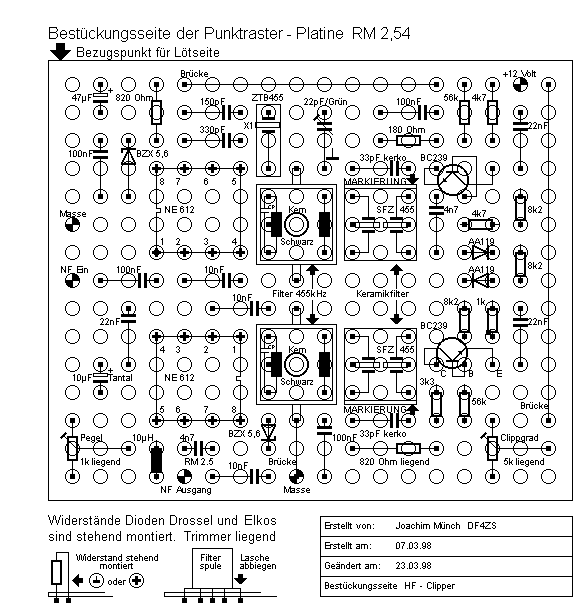

Bestückungsplan der Punktraster-Platine RM 2.5 (19 KB hcao.gif)

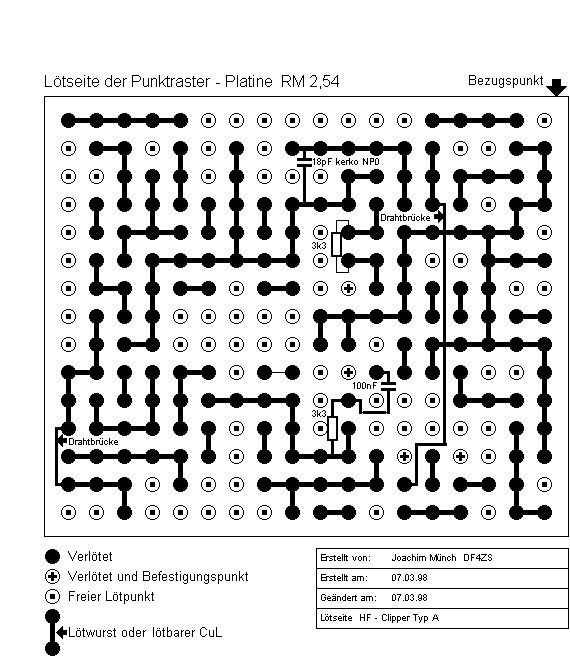

Lötseite der Punktrasterplatine RM 2.5 (14 KB calu.gif)

Bei Funkgeräten die eine Elektret-Kapsel als Mikrofon verwenden, ist die Mikrofonleitung
meist mit einer Gleichspannung beaufschlagt. Bei diesen Geräten muß der Ausgang des
Clippers unbedingt galvanisch getrennt werden, da über HF-Drossel und
Pegel-Trimmer die beaufschlagte Gleichspannung auf Masse liegt. Die unterbrochene Leitungsführung zeigt die vorzunehmende Änderung.
