ПРЕПРАВКА НА ICOM IC-756 PRO2 ЗА ДА МОЖЕ ДА ЕМИТУВА ВО ЦЕЛИОТ ФРЕКВЕНЦИСКИ ОПСЕГ

I Z33T home page I страници на македонски јазик I

ICOM IC-756 Pro2 е популарен радиоаматерски трансивер за кратки бранови плус 50 MHz. Приемникот може да ги прима сите фреквенции од 30 kHz до 60 MHz континуирано, а предавателот може да испорача 100 W РФ излезна моќ на сите радиоаматерски краткобранови опсези плус 50 MHz. Предавателот фабрички е ограничен да може да емитува само во рамките на радиоаматерските опсези. Со оваа модификација предавателот ќе може да емитува на било која фреквенција од 0,5 MHz do 60 MHz.

Процедура:

Поставете го трансиверот на масата со лицето кон Вас и со горната страна надолу. Отстранете го долниот капак.

(кликнете на горнава слика за да ја видете во висока резолуција)

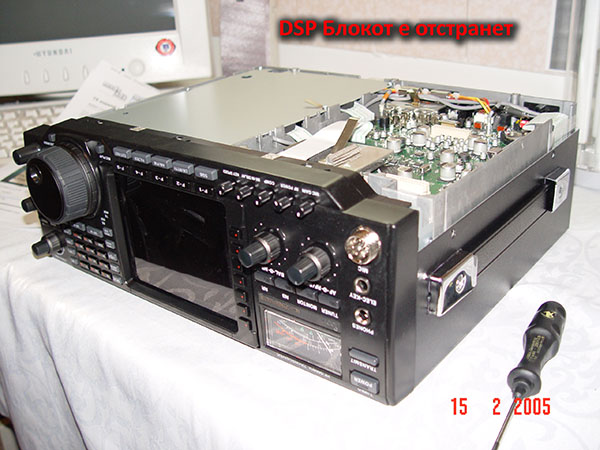

На десната страна ќе забележете една метална кутија. Тоа е DSP-модулот. Внимателно откачете го DSP-модулот и тргнете го на страна:

(кликнете на горнава слика за да ја видете во висока резолуција)

(кликнете на горнава слика за да ја видете во висока резолуција)

Откако ќе го тргнете DSP-модулот, ќе можете да ги видете SMD-диодите кои треба да се отстранат (одлемат). Погледнете ја долната слика:

(кликнете на горнава слика за да ја видете во висока резолуција)

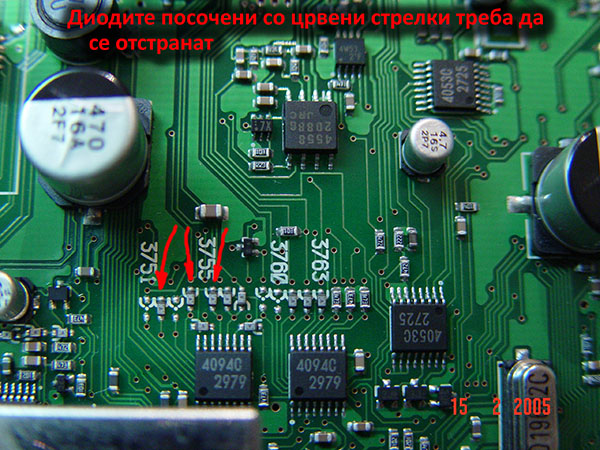

Местото на печатената плочка каде што се наоѓаат диодите што треба да се отстранат се наоѓа под DSP-модулот. Внимателно, со помош на наочари или лупа (стакло за зголемување) треба да ги одлемите SMD диодите кои се посочени со црвени стрелки на долнава слика:

(кликнете на горнава слика за да ја видете во висока резолуција)

Диодите се многу малечки, затоа оваа процедура треба да се направи многу внимателно

(кликнете на горнава слика за да ја видете во висока резолуција)

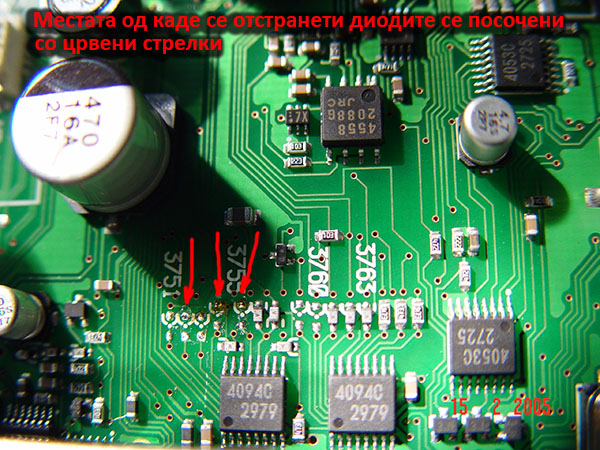

На долнава фотографија можете да видете колку се мали SMD диодите:

(кликнете на горнава слика за да ја видете во висока резолуција)

Откако ќе ги одлемите диодите како што е објаснето погоре, вратете го долниот капак на своето место и зашрафете го. Вклучете го уредот. Тој сам ќе се рестартира и готово ! Предавателот е „отклучен“ и ќе може да емитува на сите фреквенции во рамките на радиоаматерските опсези, но и надвор од нив. Од приближно 0,5 MHz до околу 60 MHz континуирано! Се разбира, емитувањето надвор од аматерските фреквенции не е дозволено! Исто така, предавателот е нагоден да емитува со пропишана моќ само во радиоаматерските опсези. Надвор од нив, моќта на предавателот е помала...
