3D Corner Reflector Antenna



NEW!

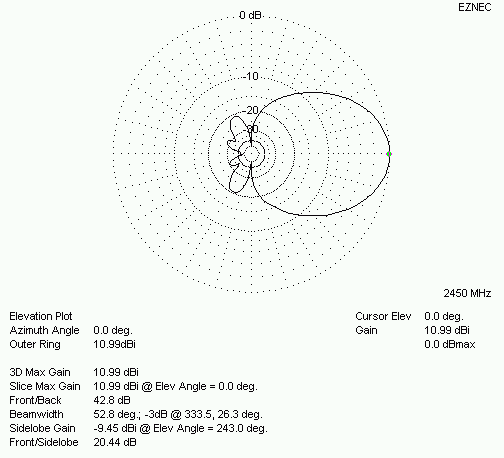

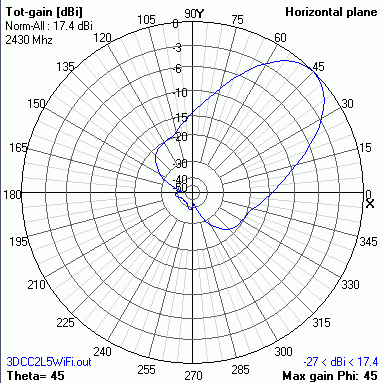

Shortened 3D Corner Reflector Antenna for 2.4 GHz WiFi (2005)

Optimized, easy to build, very good antenna for 13 cm amateur band and Wireless LAN as ideal antenna for clients

(TXT in English)

PDF(883kB)    DOC-ZIP(732kB)

S3DCRA.pdf  (850 kB)

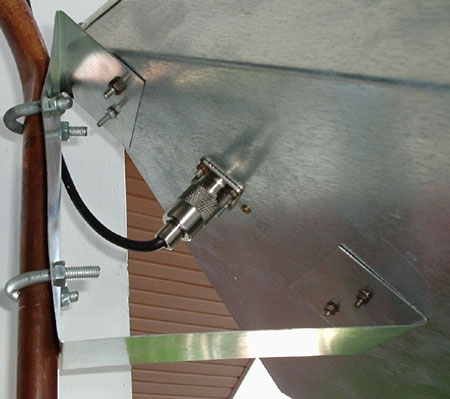

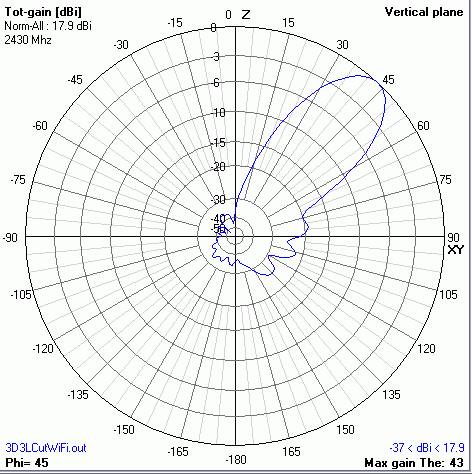

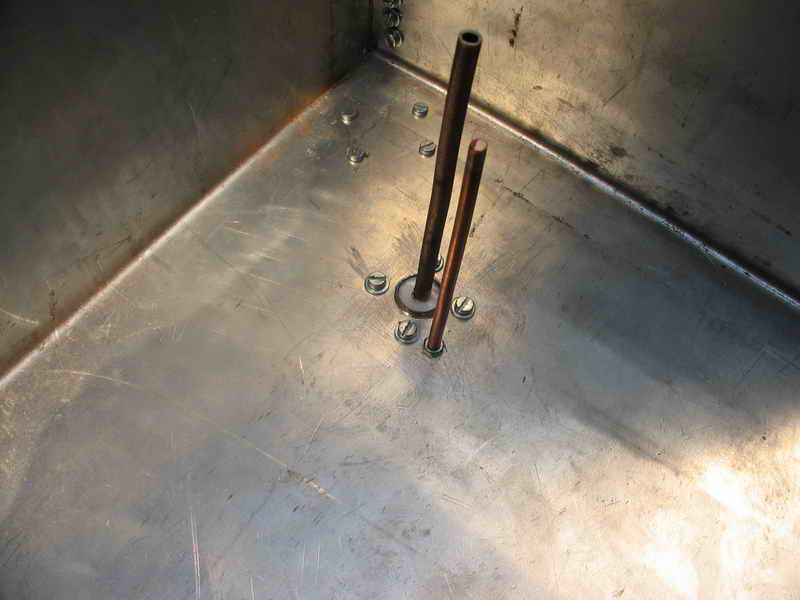

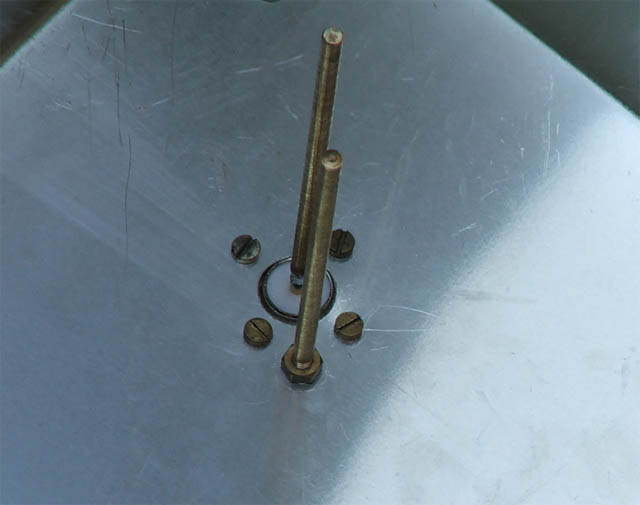

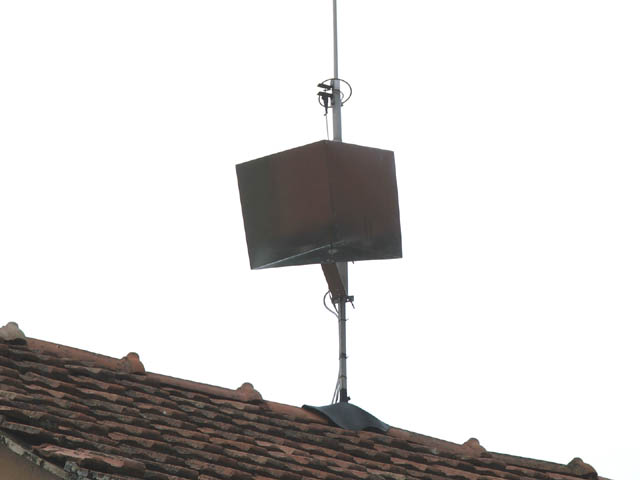

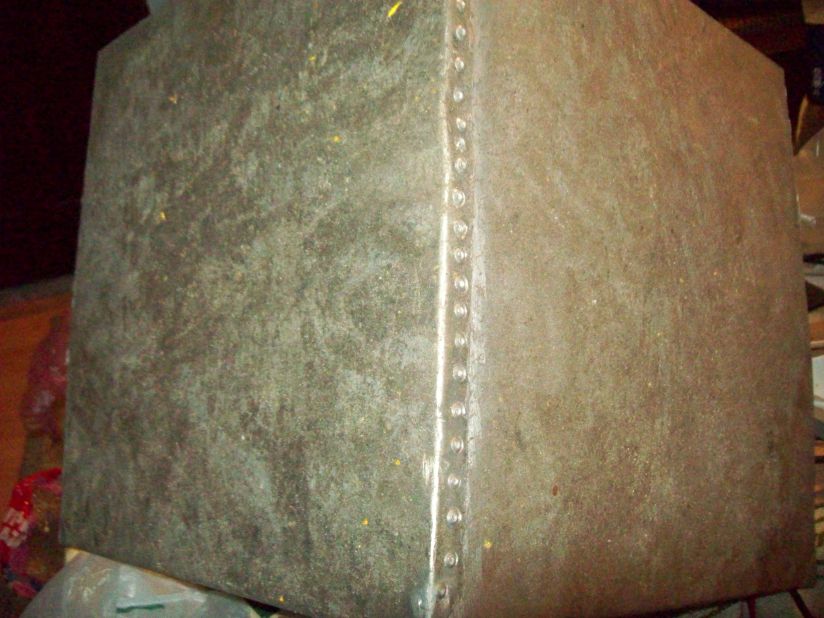

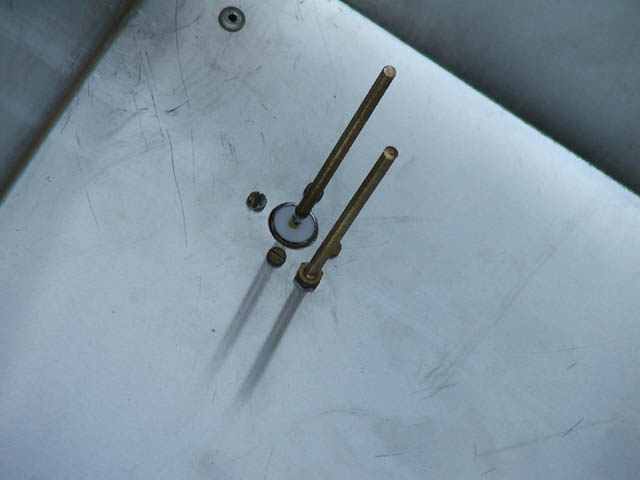

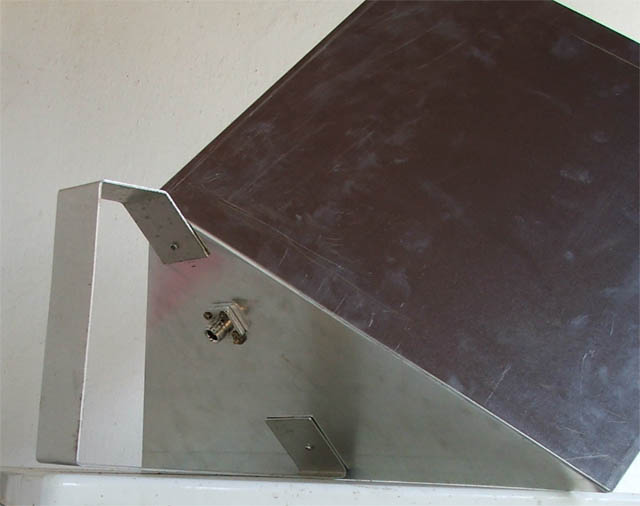

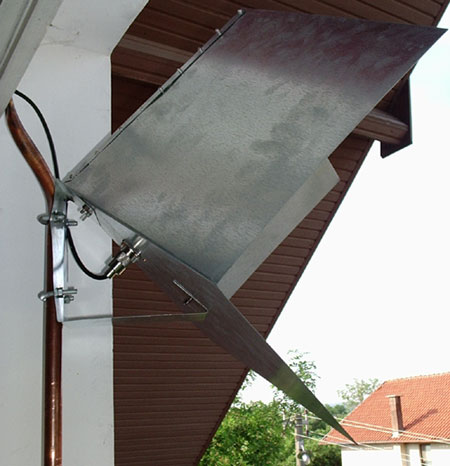

Built by:  Pavel, YT7TA



Built by:  Adam, 9A4QV

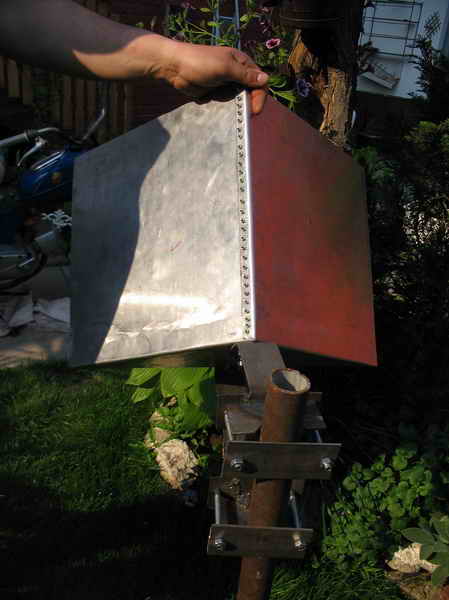

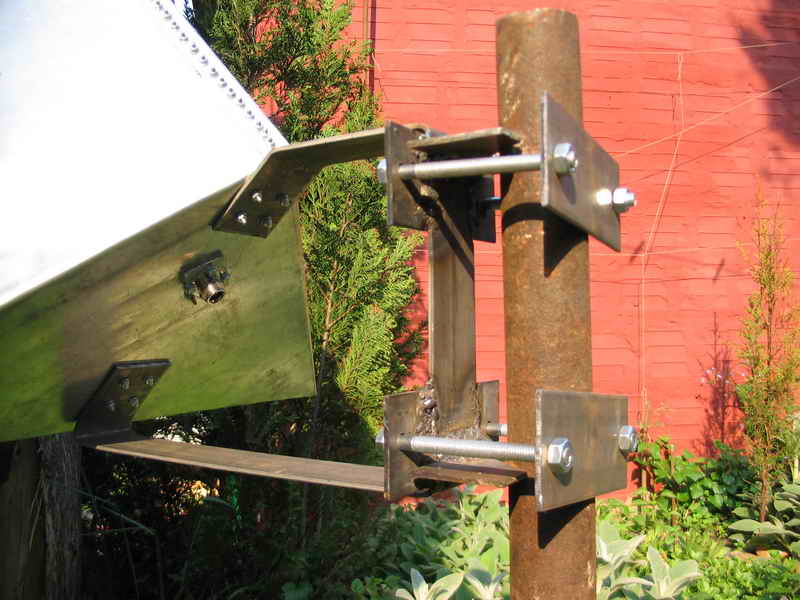

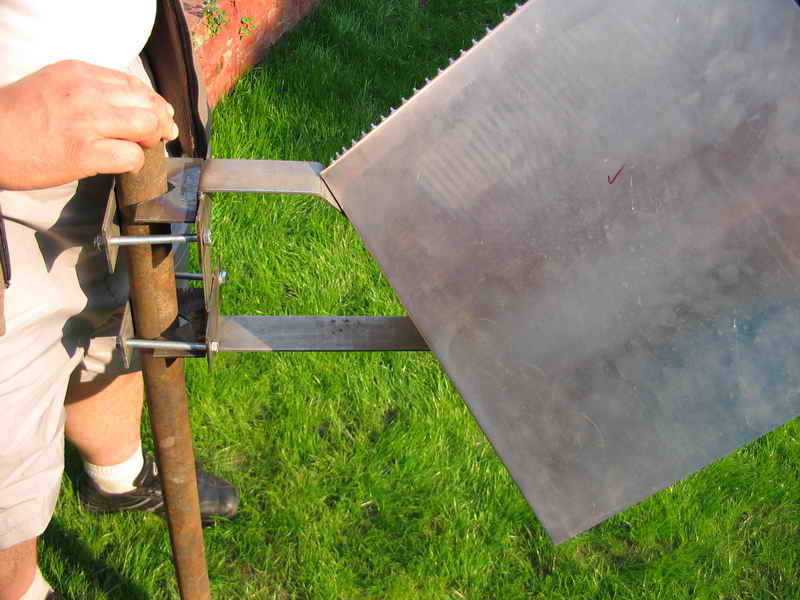

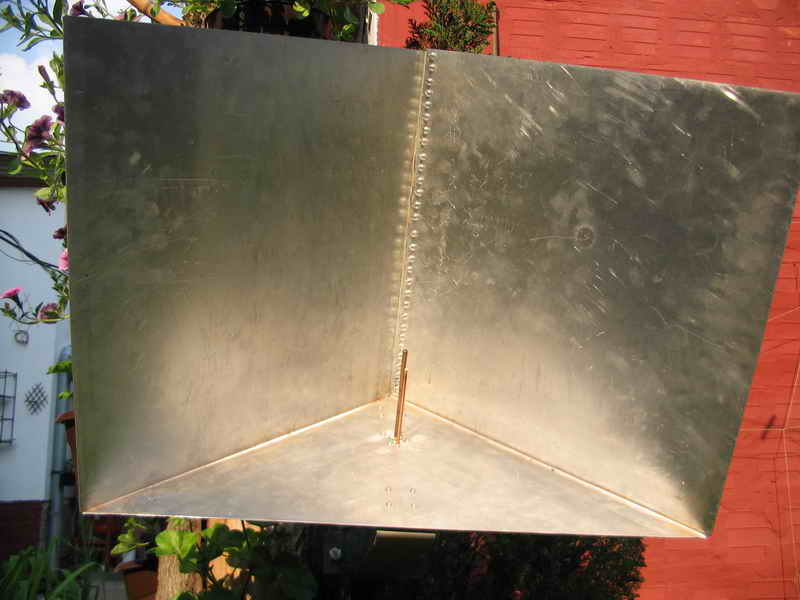

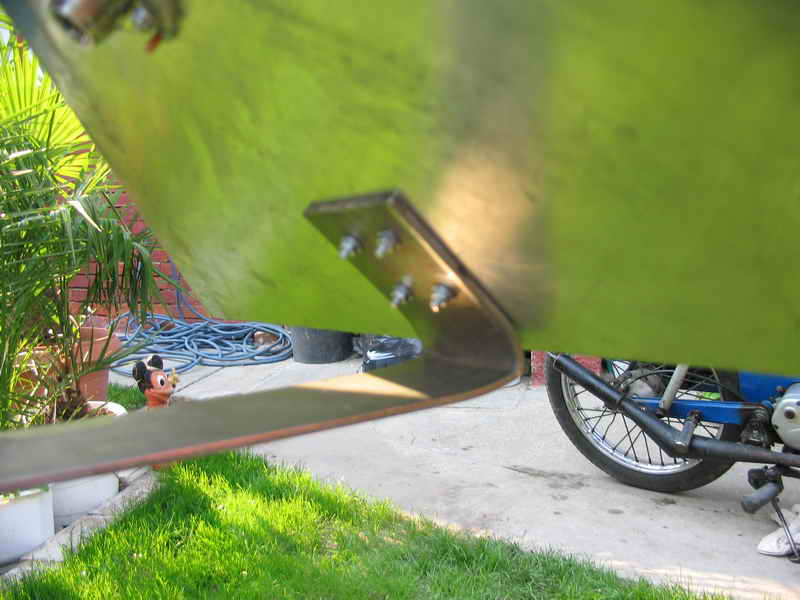

Built by:  Pol Isidor

Built by:  Pavle Špoljarić

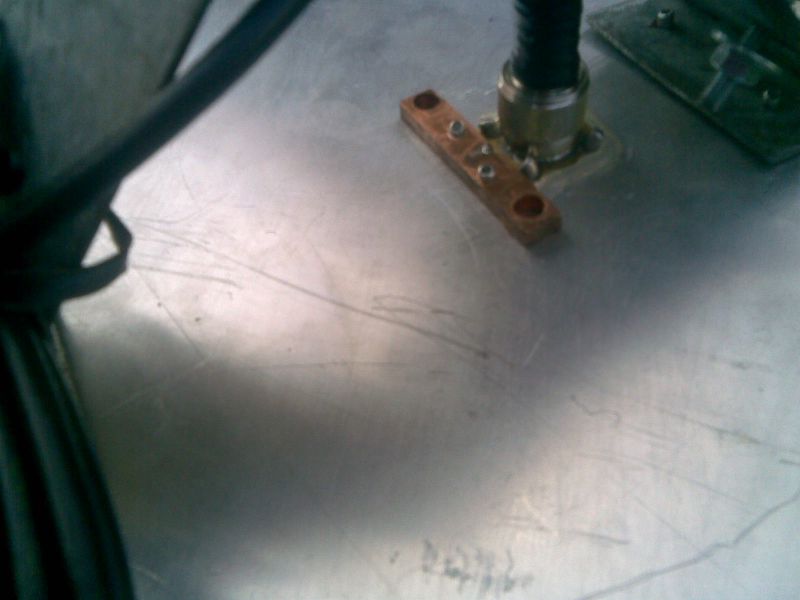

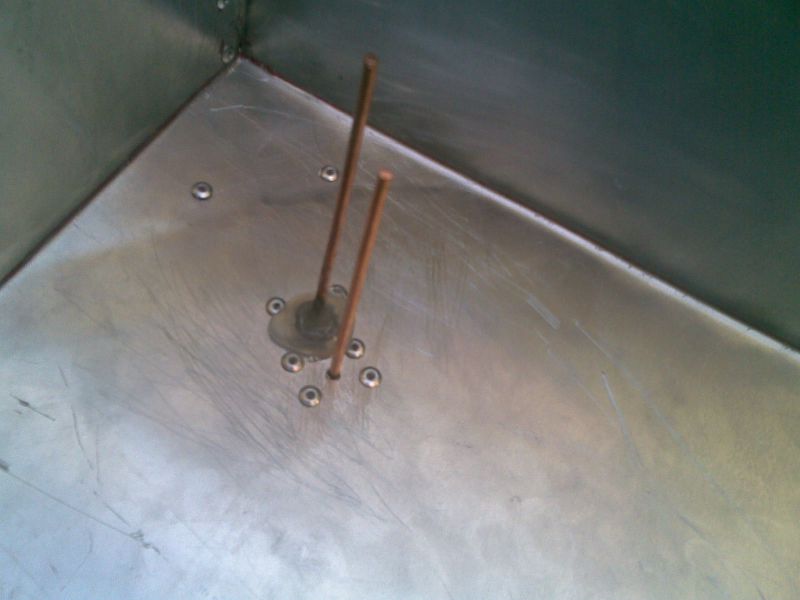

Built by:  Ivan Babić

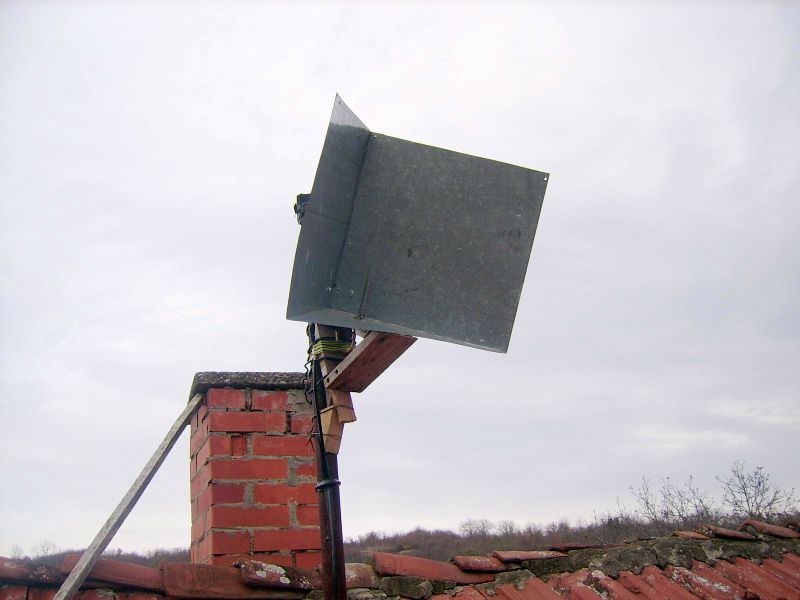

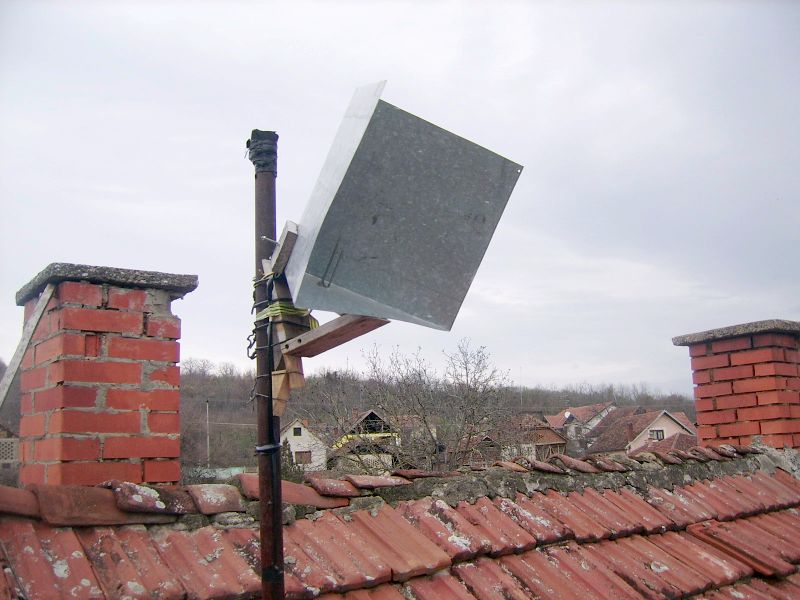

Built by:  Marko Struja

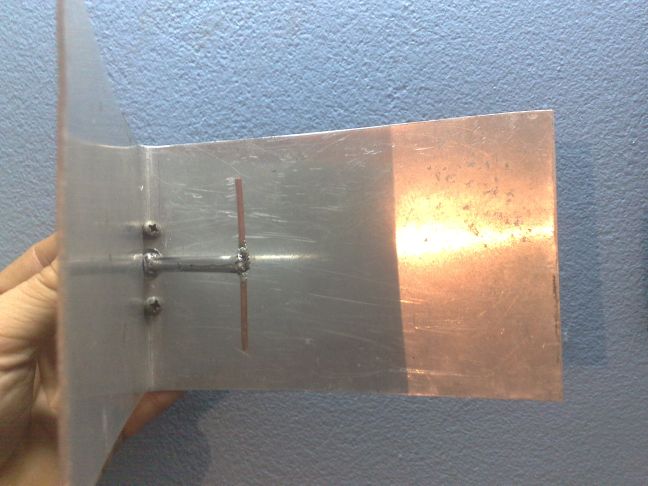

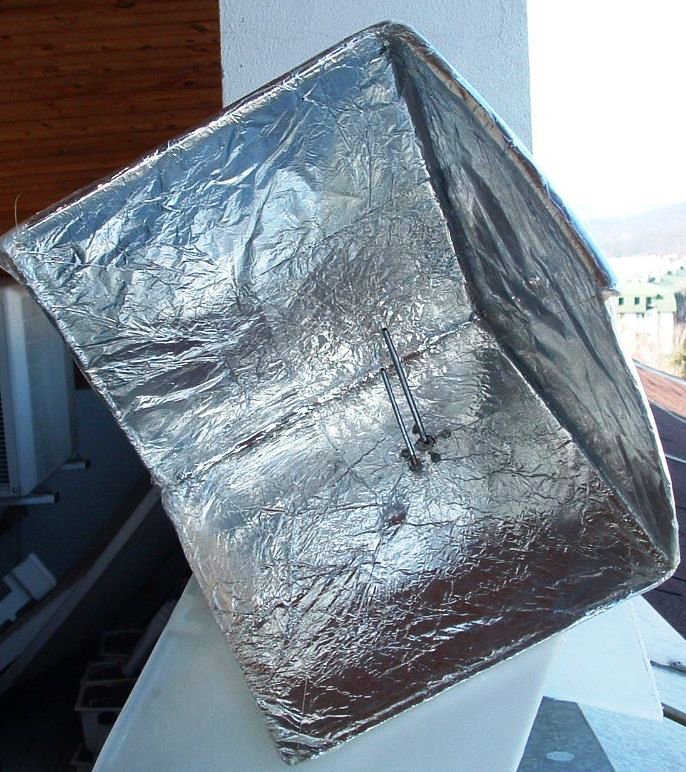

Builz by:  Dax

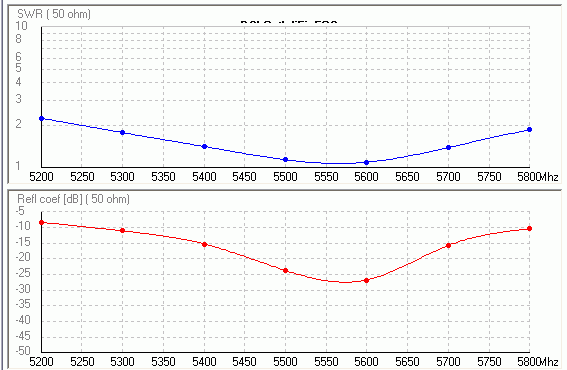

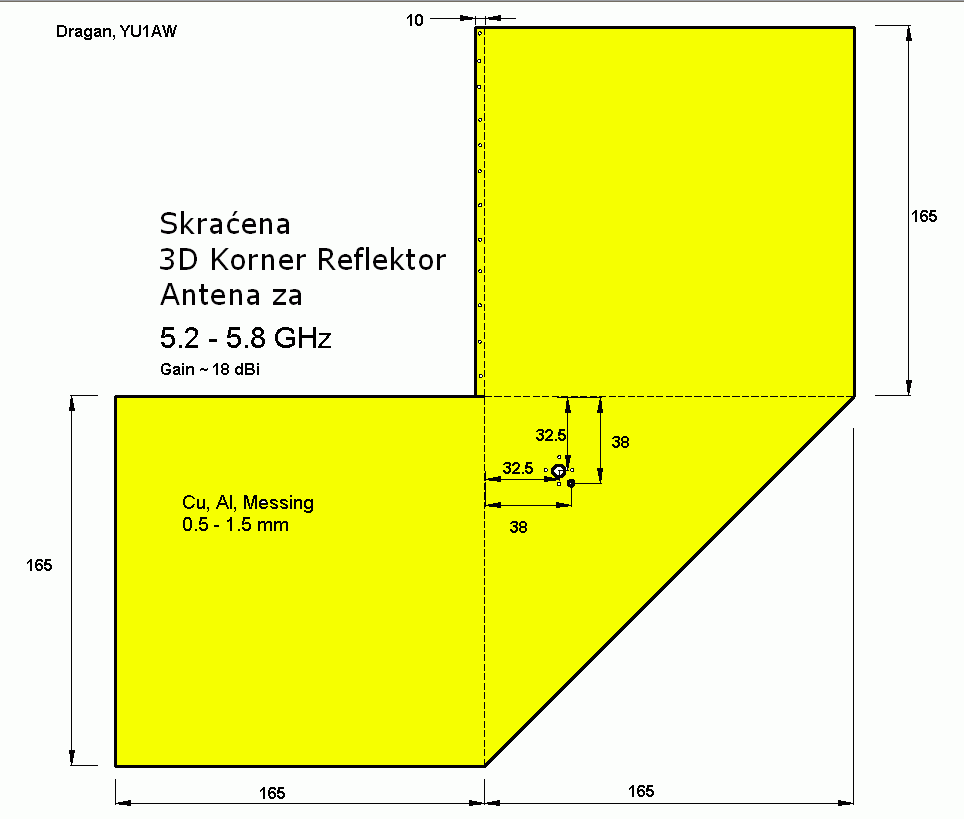

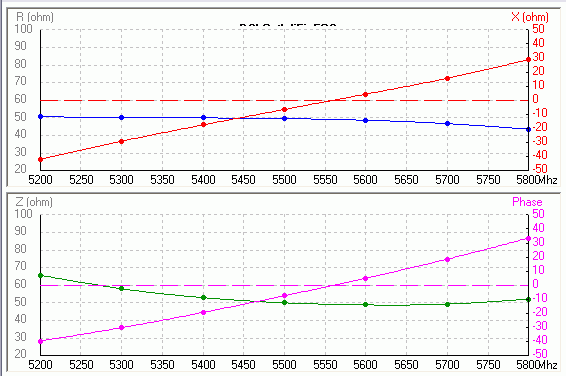

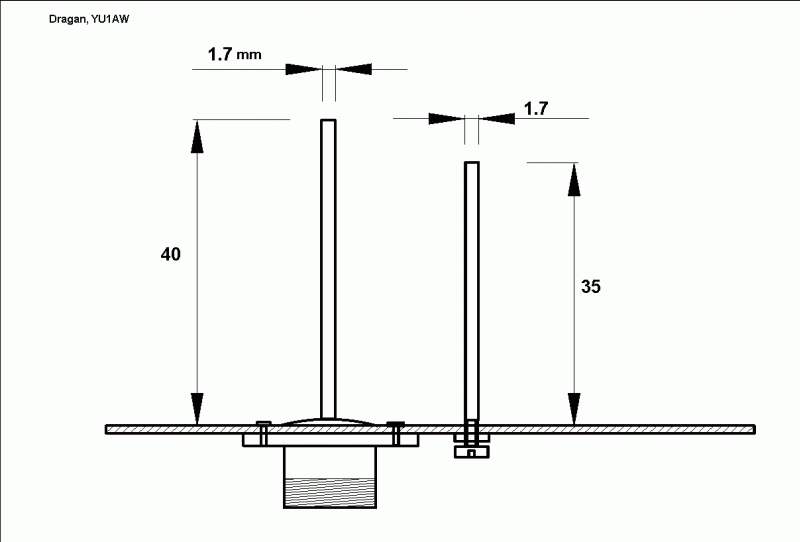

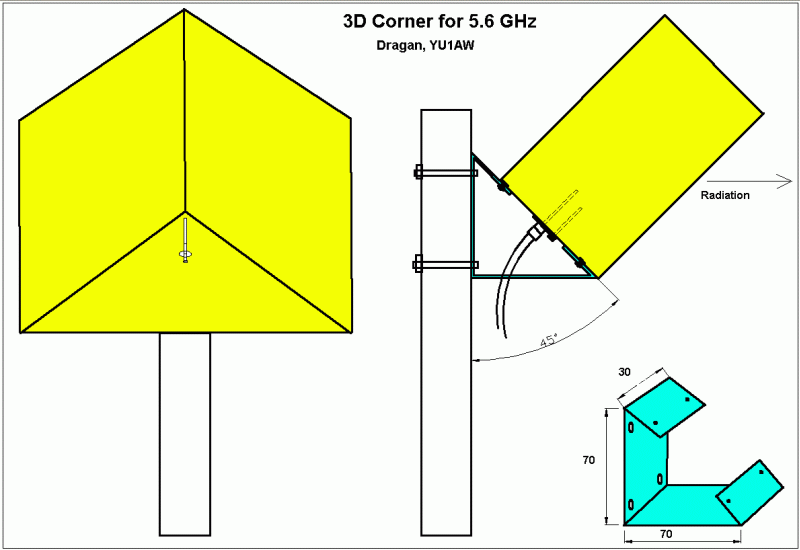

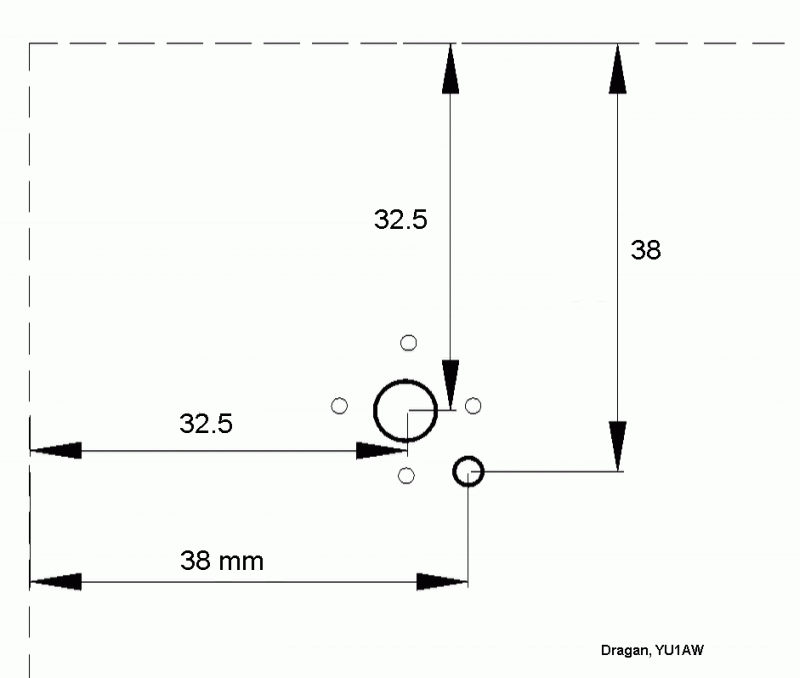

Shortened 3D Corner Reflector Antenna for 5.6 GHz WiFi (2006)

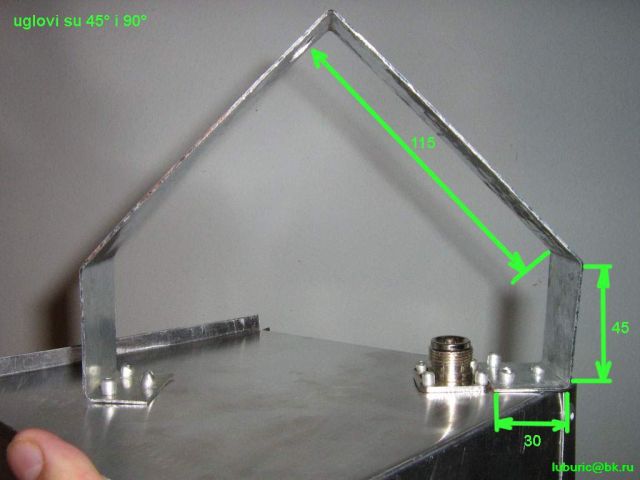

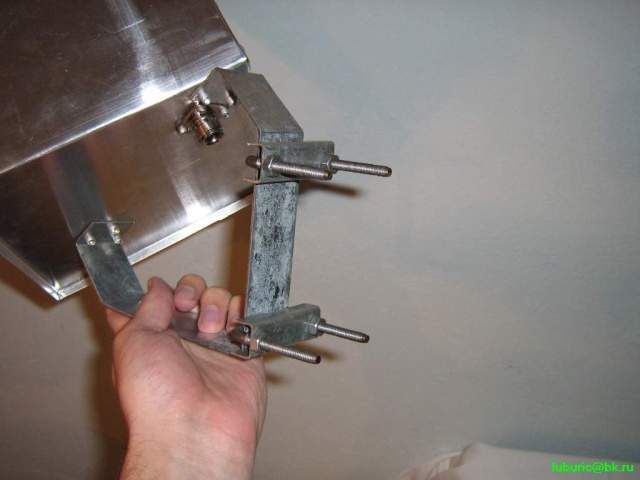

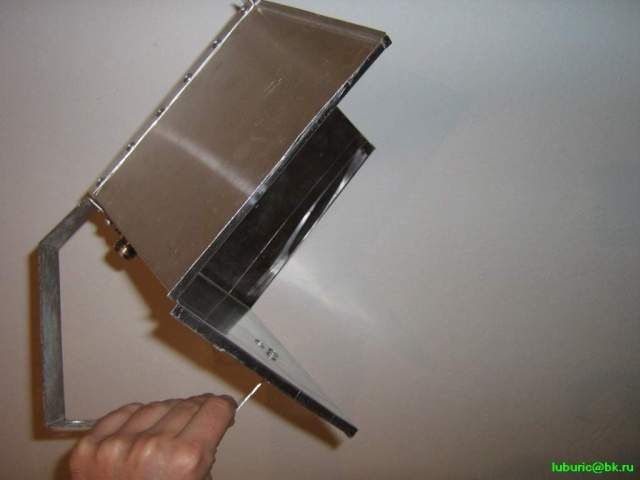

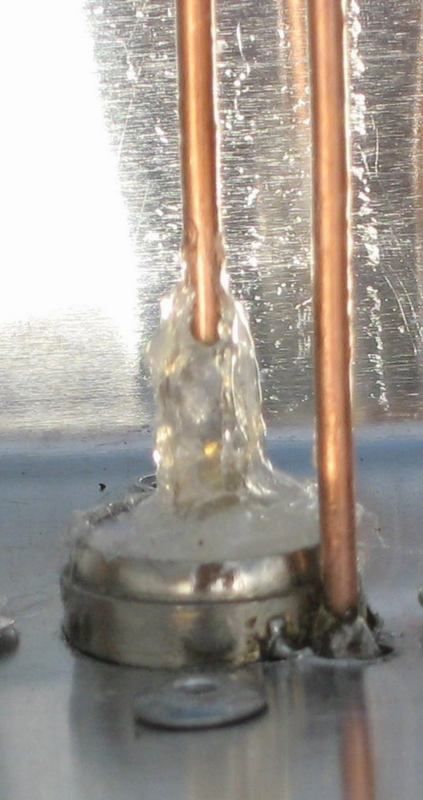

Built by:  Igor Luburic

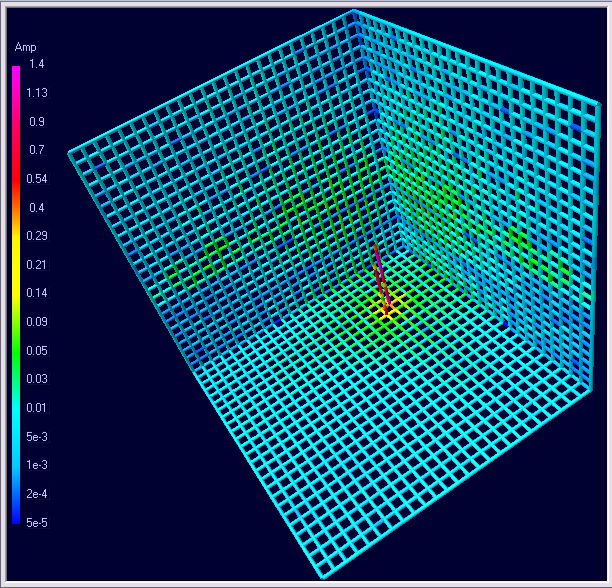

Modified 3D Corner Reflector Antenna for 2.4 GHz WiFi (2005)

NOTE: This antenna is further more optimized and then described up as "Shortened 3D Corner Reflector Antenna"

Easy to build very good antenna for 13 cm amateur band and Wireless LAN

PDF(1.4MB)    DOC-ZIP(940kB)

(TXT in Serbian)

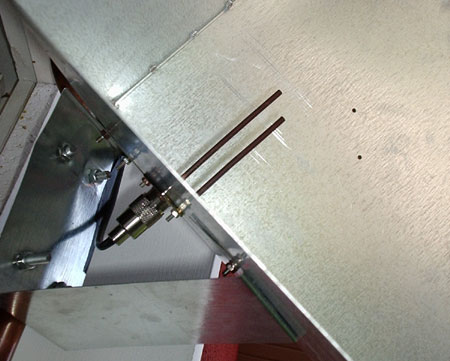

Built by: DrARKO

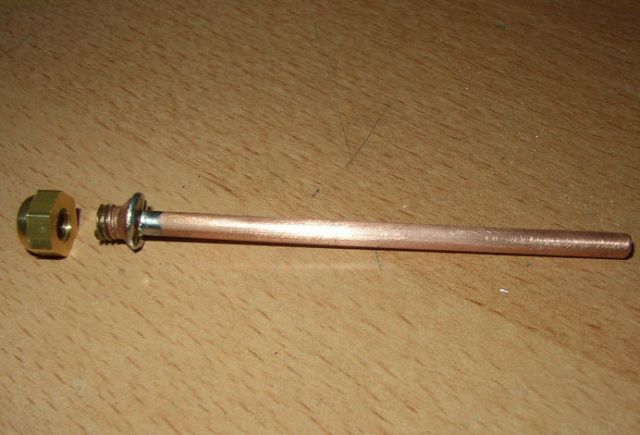

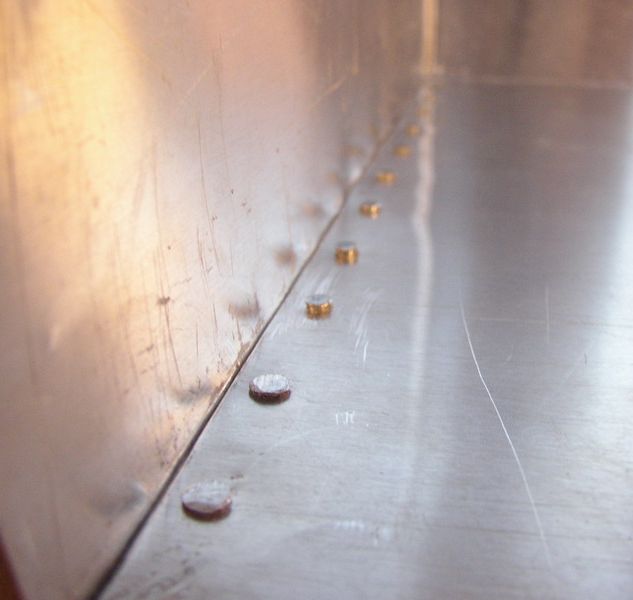

Built by: maxrale

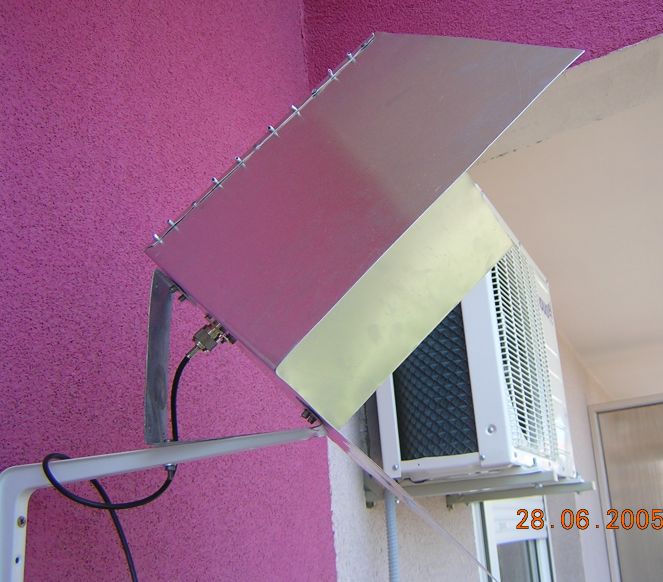

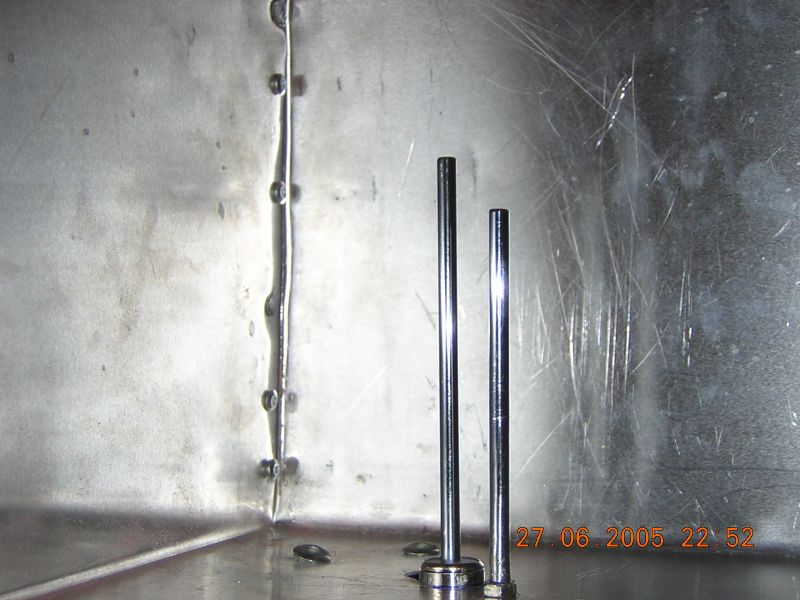

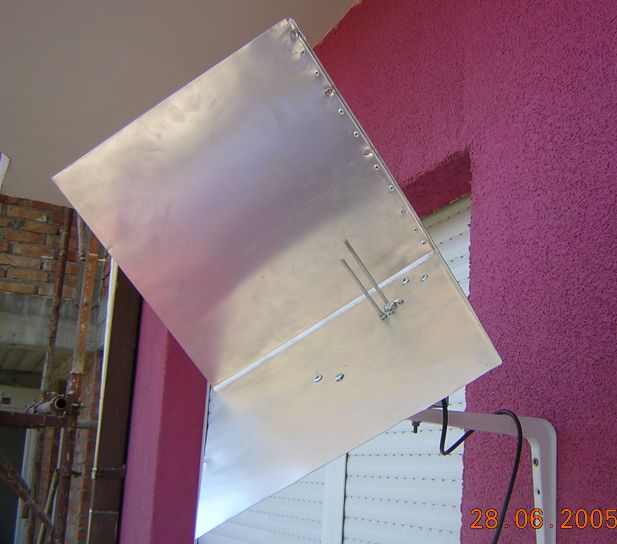

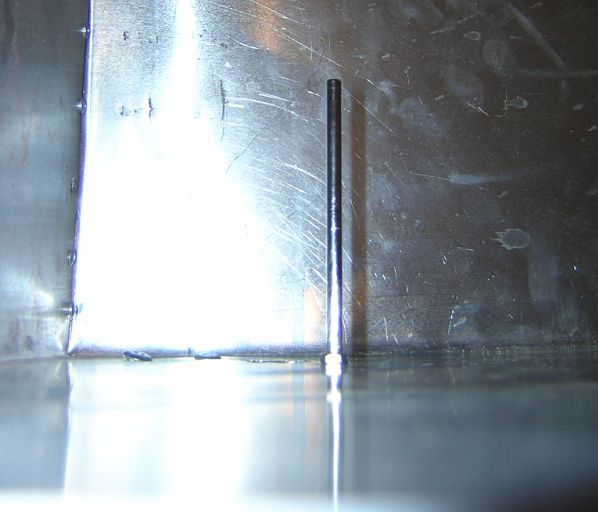

Built by: MiniC

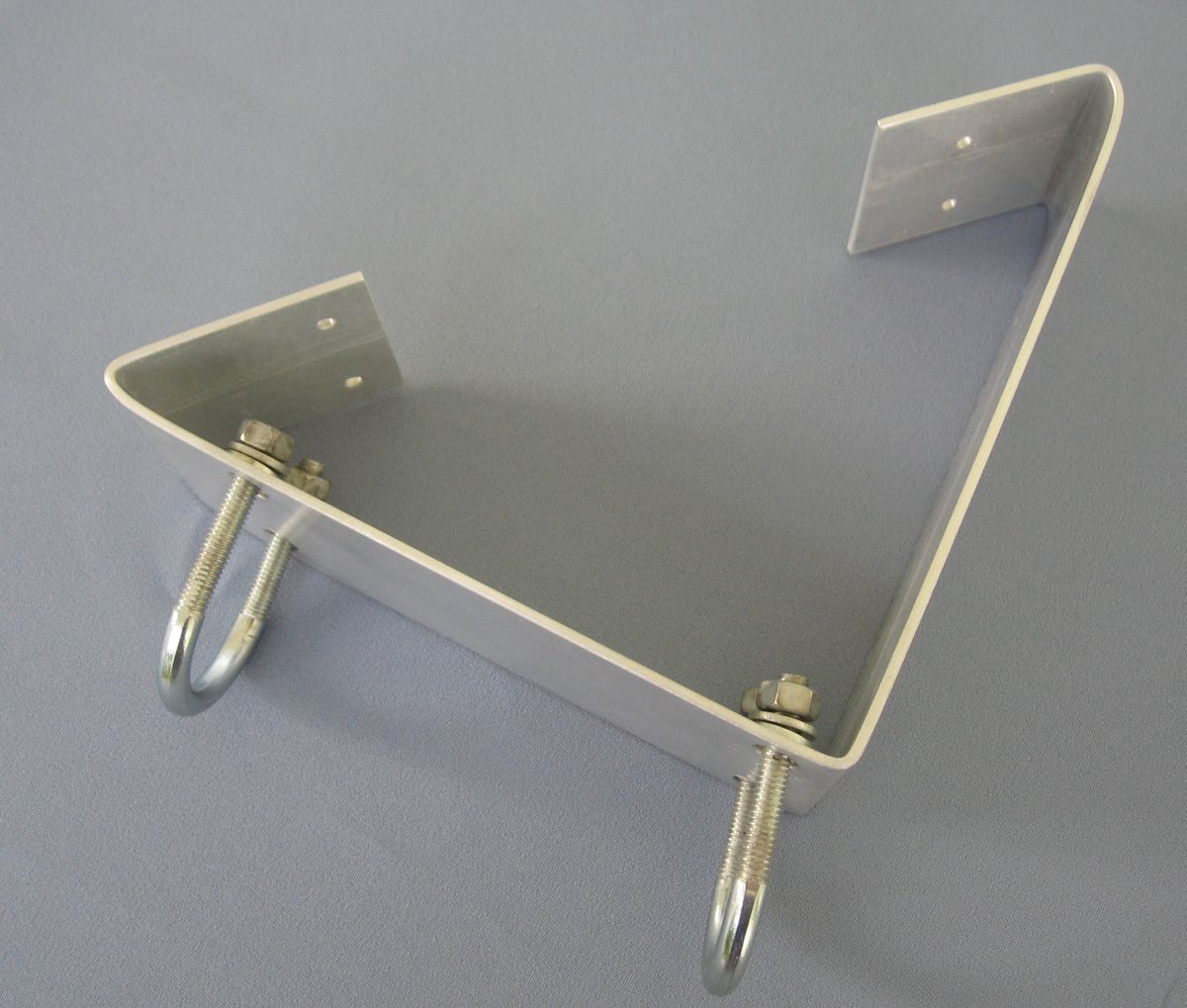

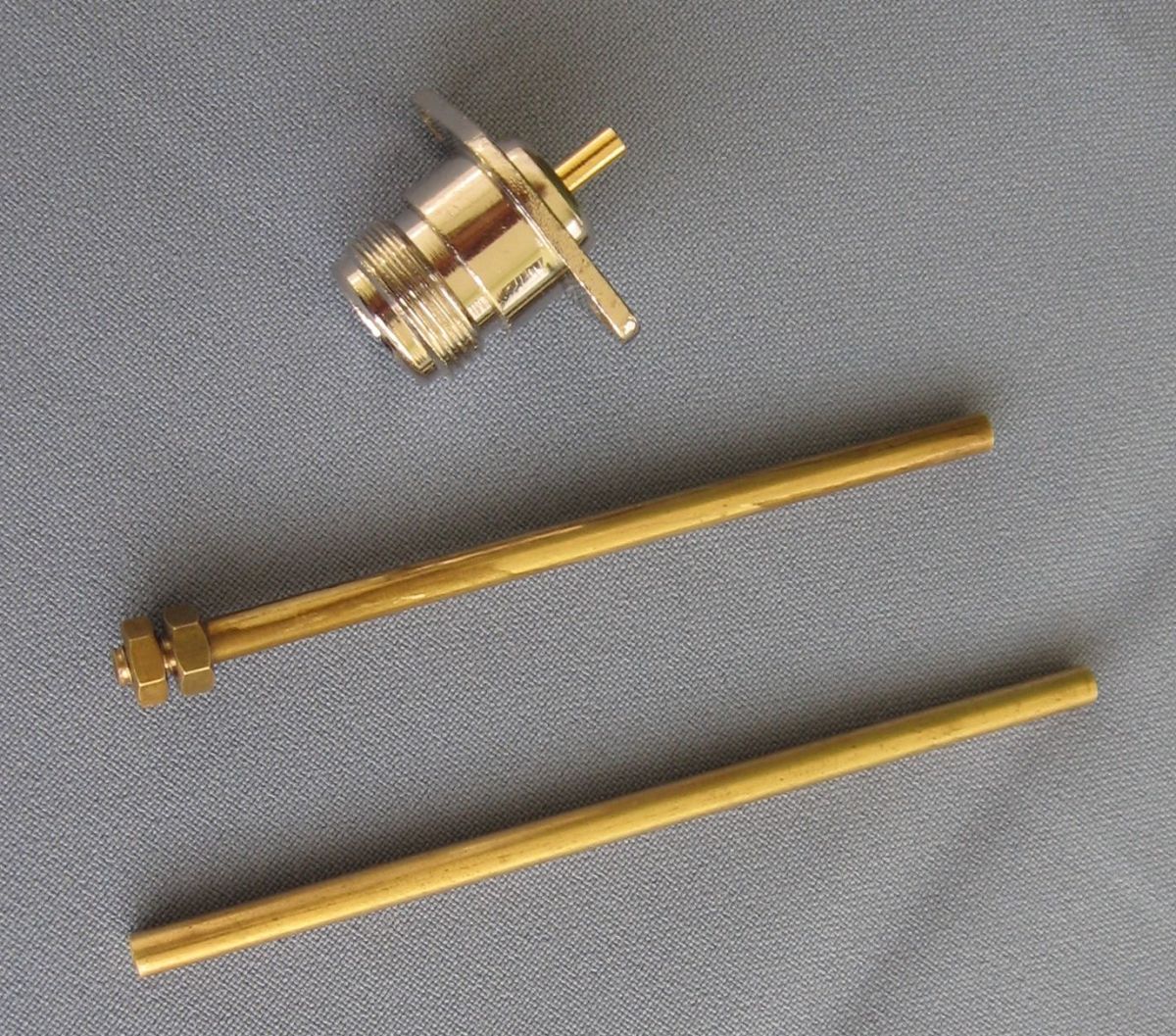

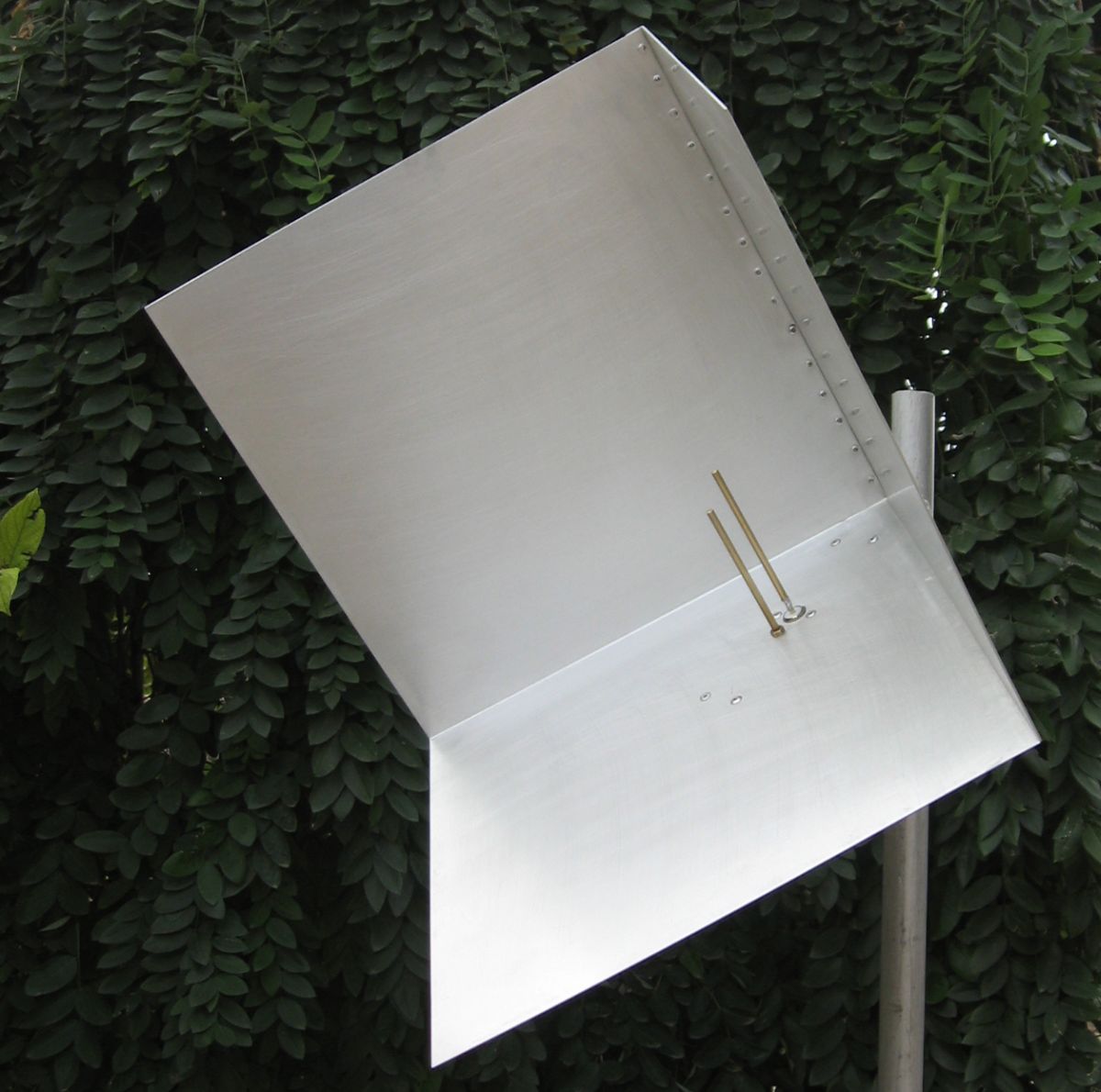

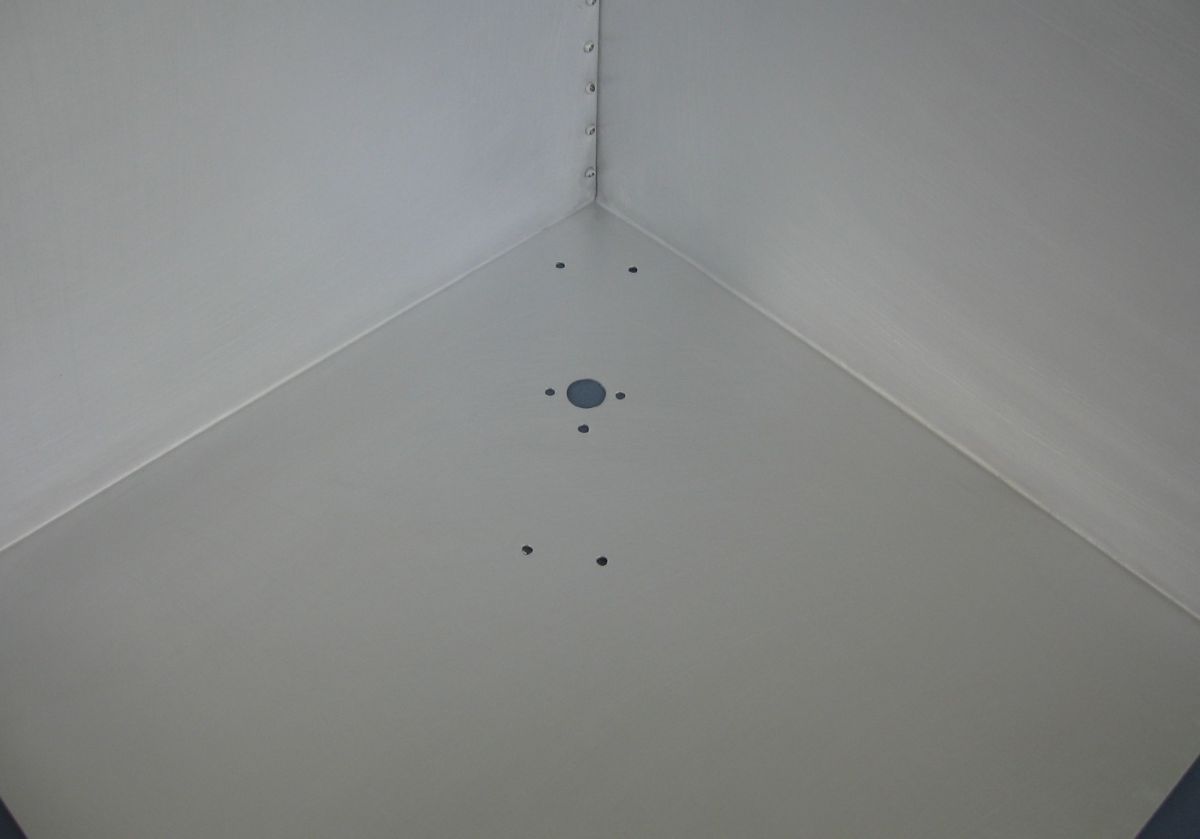

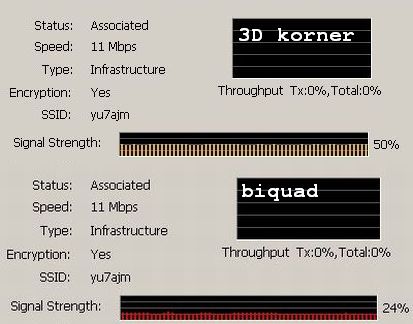

Built by:  Vlado, YU7YZ



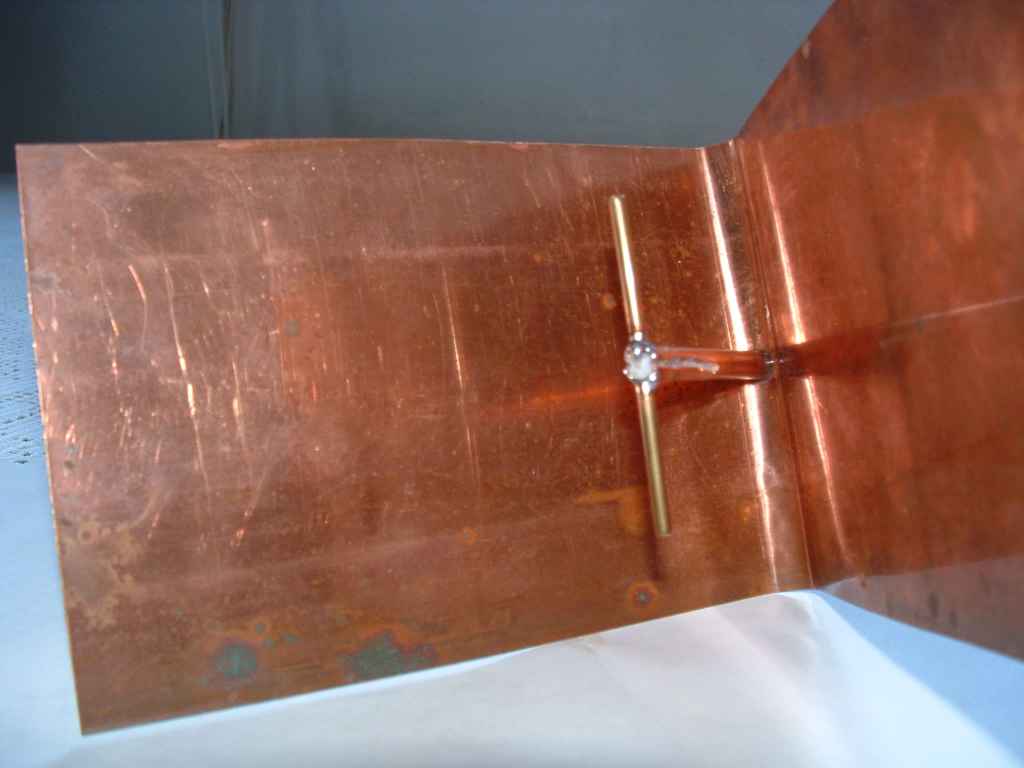

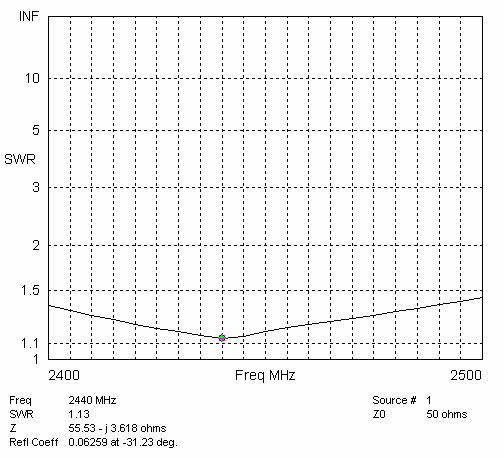

Corner reflector antenna for 2.4GHz /zip 1900kB/ (2004.)

Easy to build antenna for 13 cm amateur band and Wireless LAN

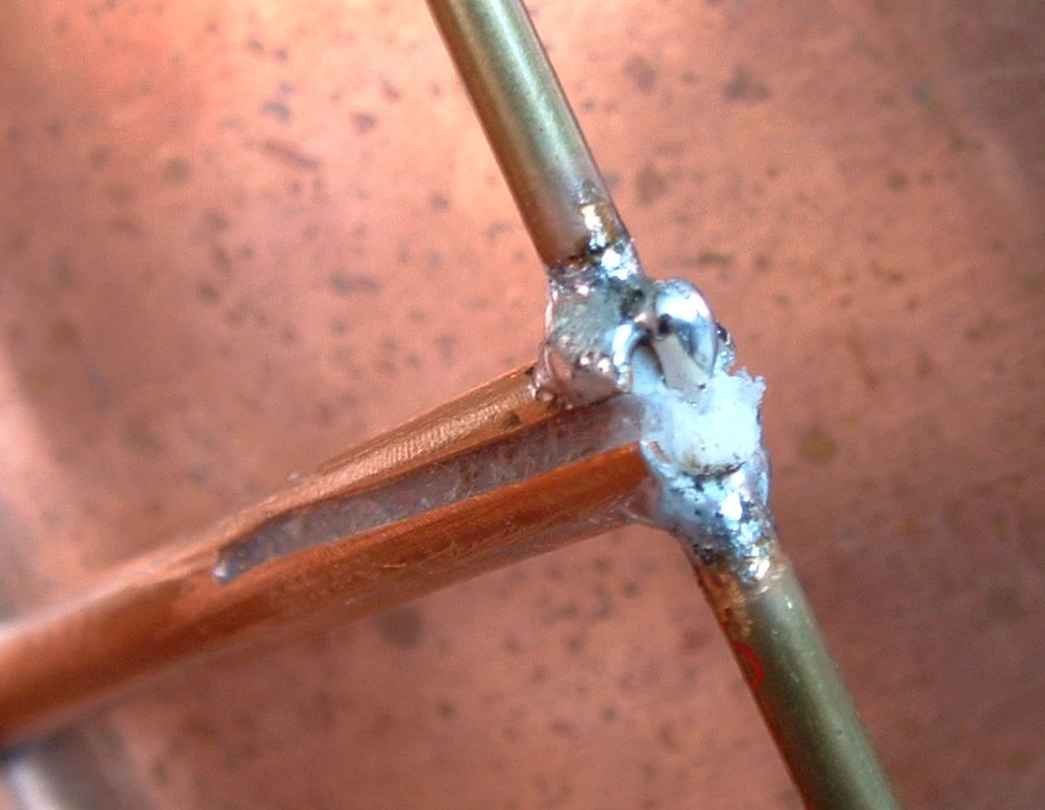

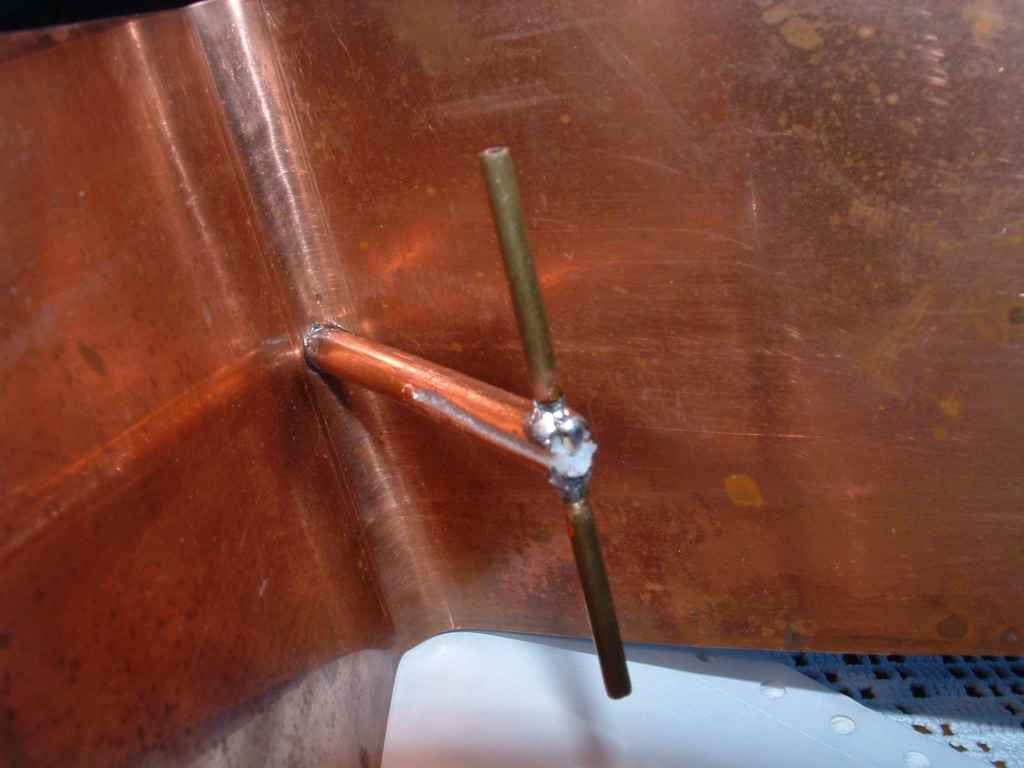

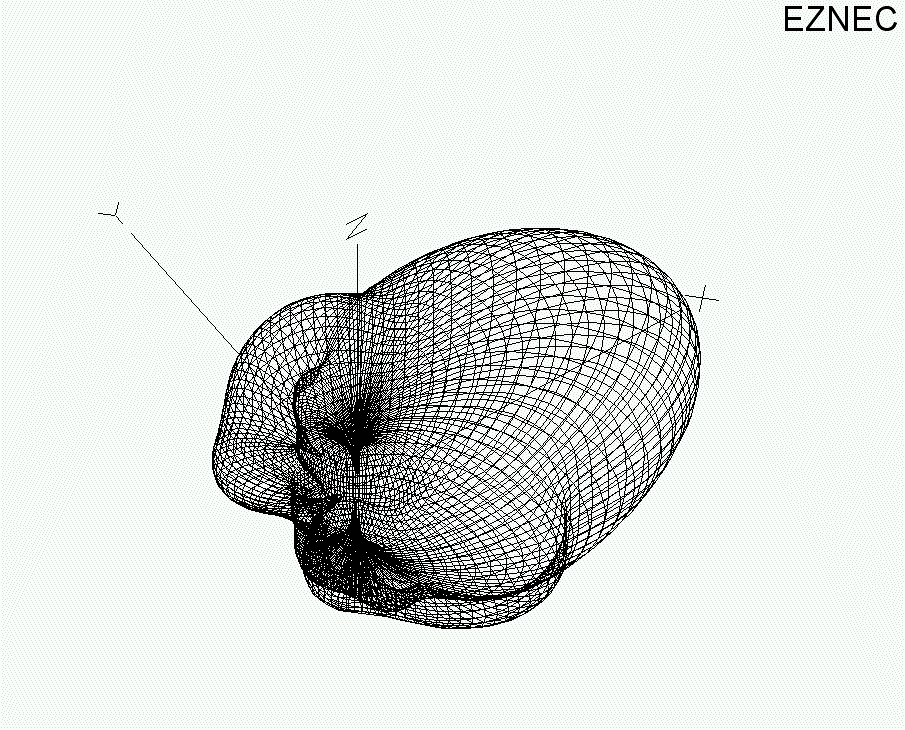

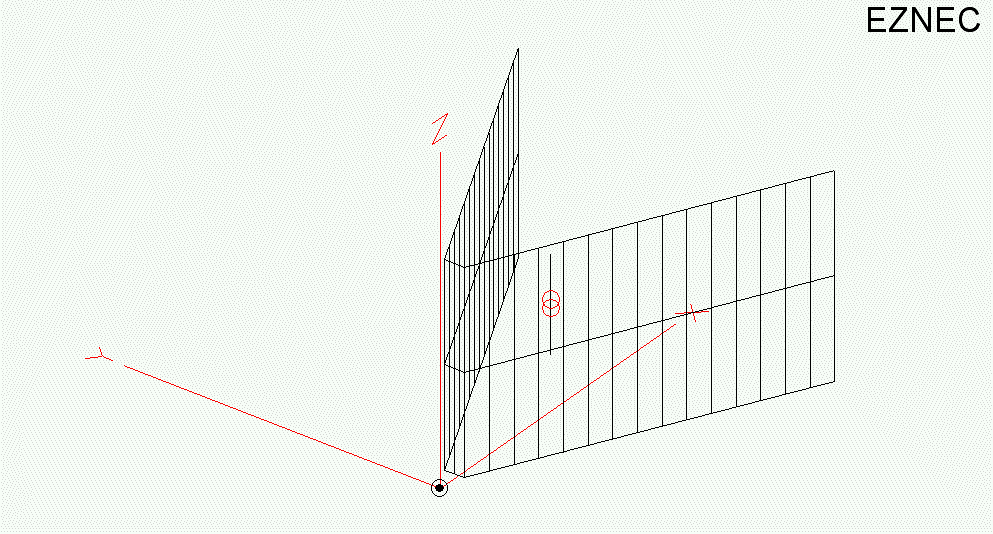

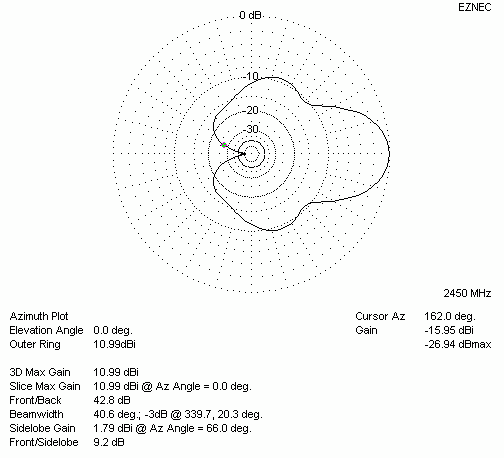

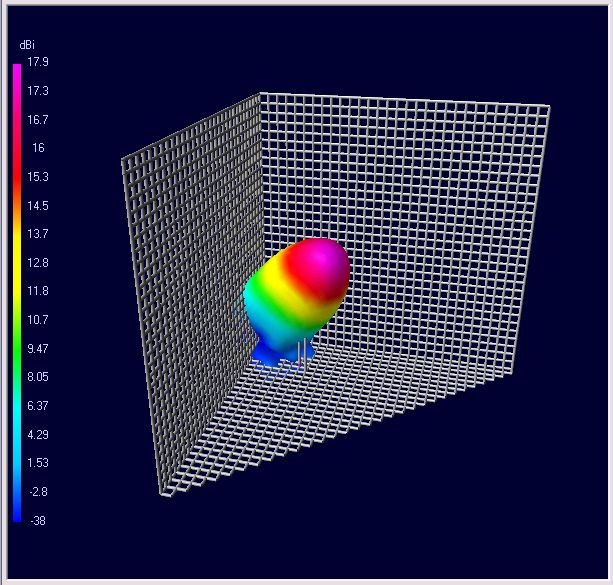

Note: Due to program limitations reflector plane is simulated as grid structure. Grid is partially RF transparent because of large holes between grid wires. Consequently, simulated gain is about 1 dB less and radiation side lobes are increased.

Built byDax
