μBITx-ul meu

μBITx este un semi-kit open-source din familia BITx. Este proiectat de Ashhar Farhan, VU2ESE, si produs in India sub sigla firmei HF Signals.
Aici gasiti linkuri spre resurse uBITx, unde puteti afla mai multe.
Cand am descoperit proiectul, am stiut ca o vreme va fi jucaria mea preferata. Placa de baza este rev. 3. Am primit-o in mai 2018

Prima varianta de constructie Punerea in functiune a kitului uBITx a luat cam o ora, direct pe masa de lucru, fara carcasa. Am facut un scurt test de receptie pe antena OCFD si unul de emisie pe sarcina artificiala, cu receptia la casca, pe transceiverul de baza. Rezultatele, apreciate dupa ureche, au fost:

sensibilitate la receptie neasteptat de buna, inserarea unui transmatch aduce imbunatatiri la raportul S/N;
volumul audio consistent, timbrul putin cam strident dupa gustul meu, distorsiuni acceptabile;
foarte neplacuta lipsa AGC - noroc ca nu eram cu casca! Obligatoriu trebuie adaugat MGC/AGC;
putin deranjante pocniturile la rotirea encoderului si la trecerea pe emisie;
limitarile (cunoscute) ale firmware-ului original. Oricum, versiunea lui Ashhar Farhan nu este doar complet functionala, ci si o excelenta alegere pentru stilul de operare minimalist;
puterea neuniforma (cunoscuta) a etajului final in functie de banda;
nivelul de modulatie redus - trebuie facut ceva;

Nota pentru prima impresie: 4,5 din 5. Face fiecare banut. Si merita o carcasa.

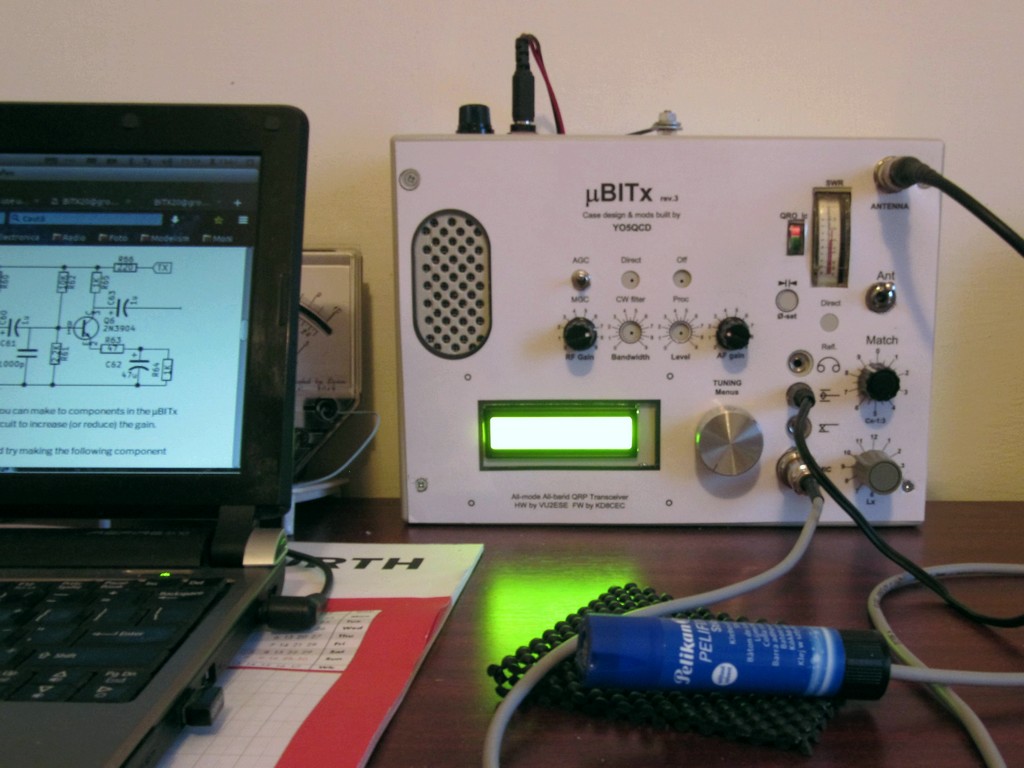

Construirea carcasei
Am instalat din start:

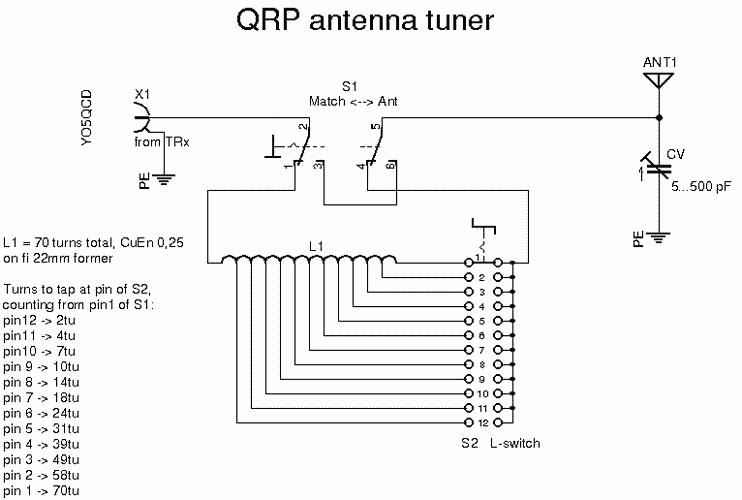

un L-match, cu schema aici;
un minim MGC (Manual Gain Control), modificare propusa de ND6T, cu toate detaliile aici.
conector panglica intre Raduino si LCD, pentru instalare paralela cu placa de baza.

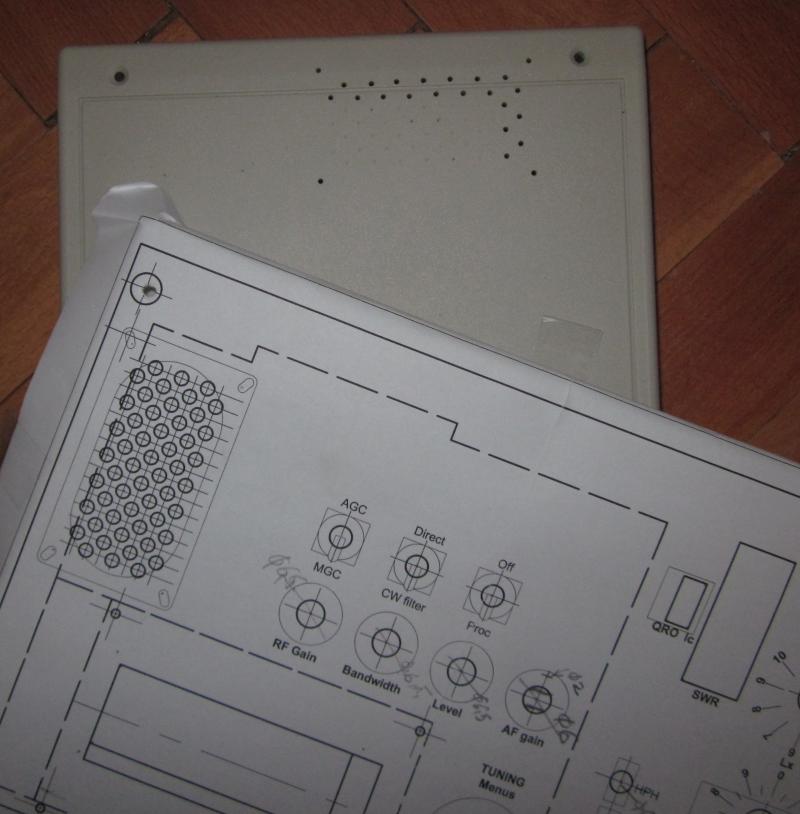

Am prevazut spatiu pe panou pentru urmatoarele extensii:

fereastra pentru LCD 20x4 (in locul celui original 16x2)
ampermetru pe linia de alimentare a etajului final
SWR-metru
filtru audio cu largime variabila, pentru CW
procesor vocal

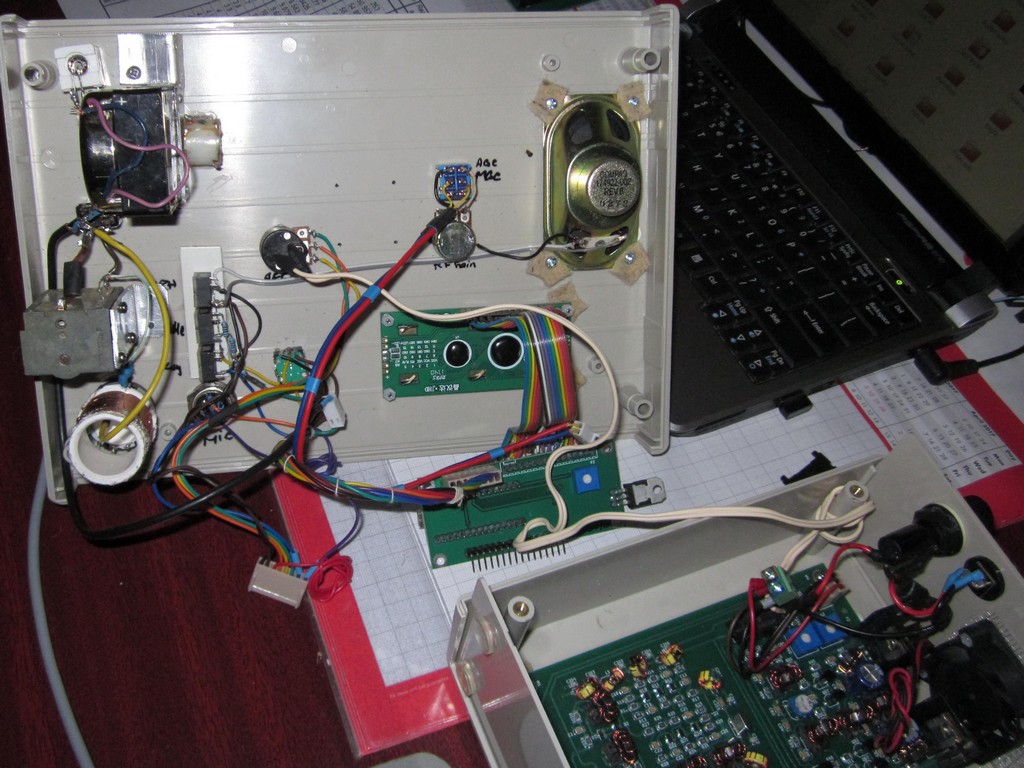

Prima cablare

Dupa vreo 3 luni de experimentari pe hardware-ul si firmware-ul originale, am trecut la instalarea unui AGC dupa schema lui ND6T. Felul in care am pus in practica schema este pe acest link.
Am upgradat firmware-ul la cel al dr. Lee, KD8CEC. Au urmat, in ordine:

Un procesor vocal care rezolva o parte din problema de submodulare.
Un filtru de receptie in banda AF destul de eficient.
Senzorul pentru S-metrul implementat in firmware-ul creat de KD8CEC.

Deocamdata proiectul este inghetat, sunt multumit de el si il privesc ca pe un echipament de ultima resursa.
Poate ca il voi relua candva cu alte completari.
