Generator de impulsuri PWM in intervalul (0,238...8000)KHz
Frecventmetru in intervalul (0...2)MHz
Proiectul acesta este preluat de pe site-ul japonez Harahore. Detaliile de constructie si softul de lucru sunt disponibile si explicate in amanunt.

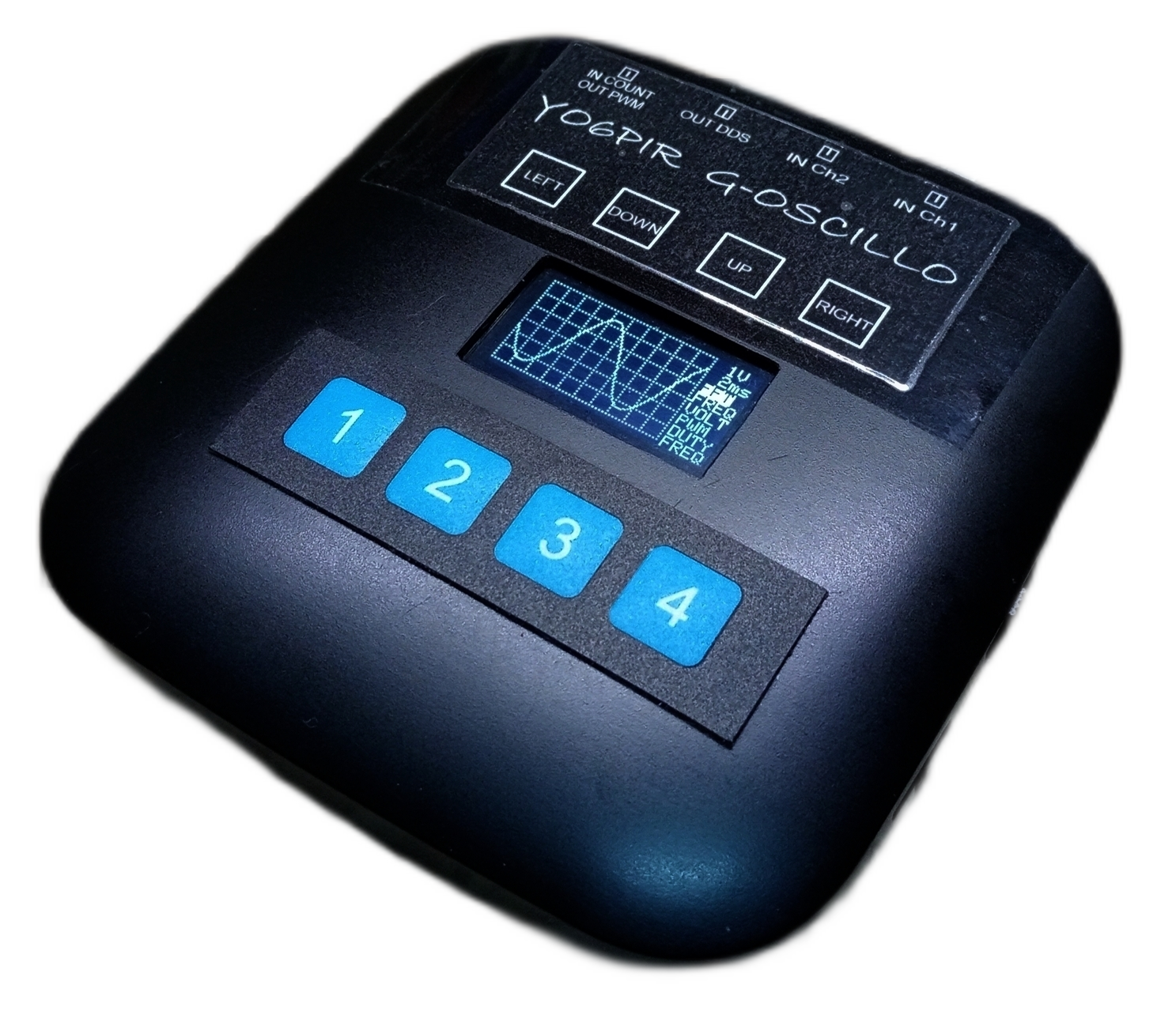

Fig.1: Vedere de ansamblu

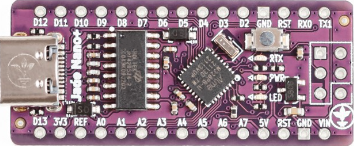

La baza proiectului meu am folosit un modul echivalent Arduino care este fabricat in Romania: GroundStudio Jade Nano+. Acest modul este perfect compatibil cu mentiunea ca trebuie setata platforma IDE Arduino ca sa recunoasca noul modul. In rest
facilitatile pe care le confera sunt mult imbunatatite si eu recomand utilizarea acestor module in proiectele tuturor celor care indragesc "Arduino". Si un lucru important este: Made in Romania! la un pret absolut imbatabil; Felicitari Ardushop SRL 2022!
Fig.3: Schema de principiu
Fata de schema originala a japonezului eu am facut unele modificari, in sensul ca am eliminat o mufa de iesire si am adaugat un releu care comuta o mufa pentru iesire PWM si intrare COUNT pentru masurare frecventa. Erau deja 4 mufe pe carcasa si nu mai incapea alta.
Carcasa folosita de mine este recuperata de la un TV Tunner Android pe care l-am dezafectat.
Alimentarea aparatului se face dela o baterie de telefon care se incarca cu un modul suplimentar de incarcare, iar tensiunea de alimentare de 5V se obtine de la un modul Up-converter.
Constructia aparatului

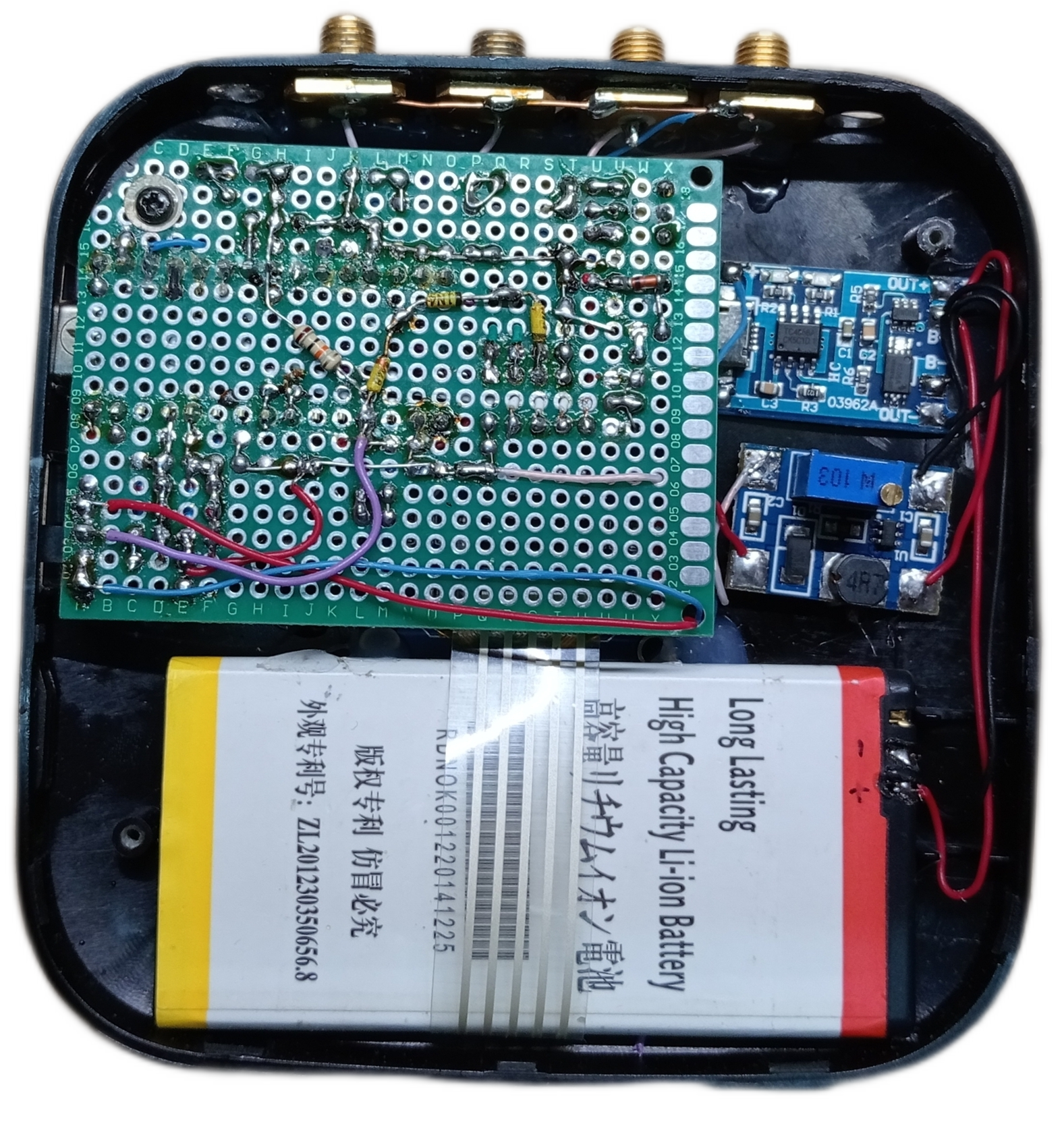

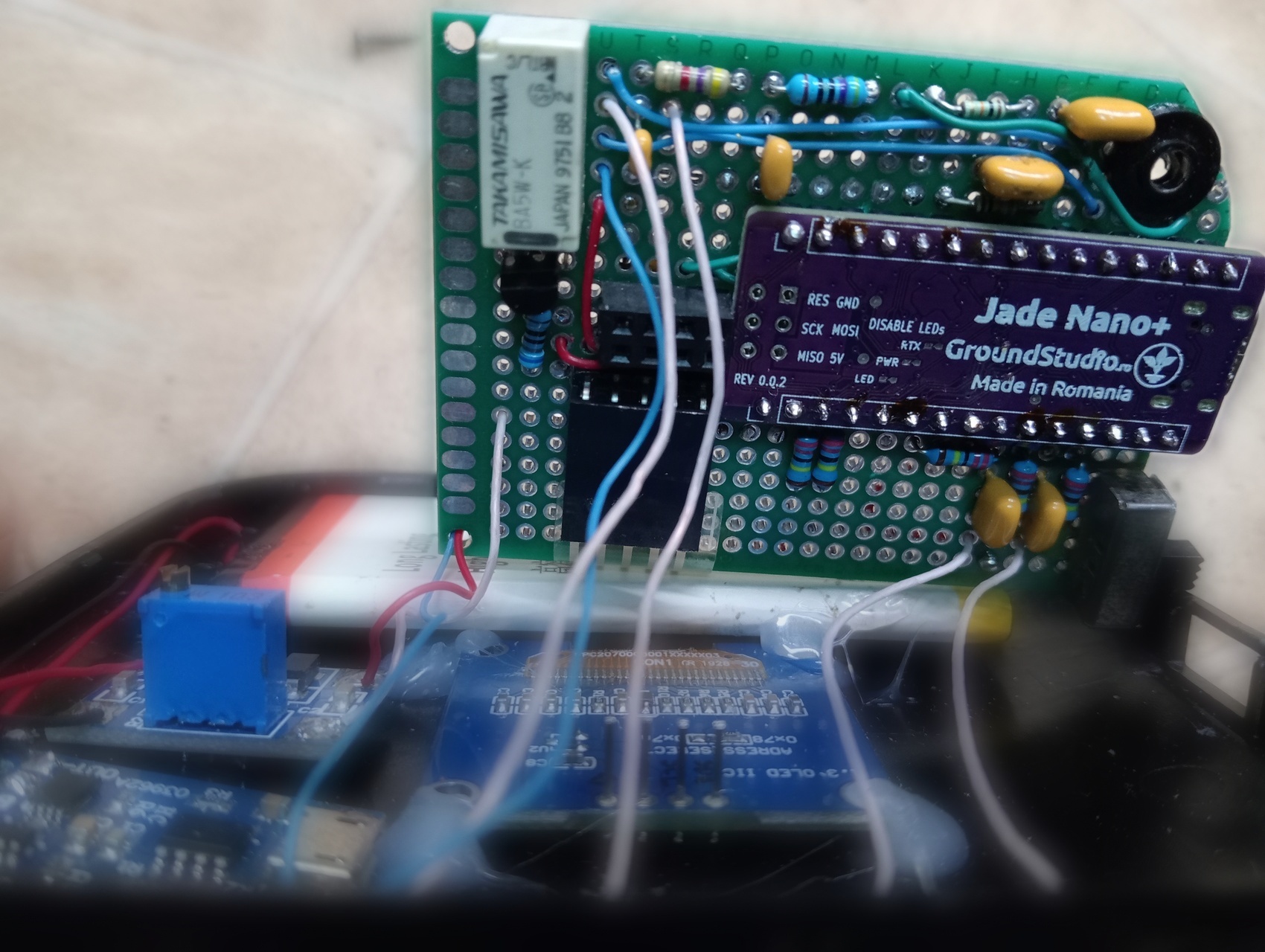

Fig.4: GOscilo vedere interior (clik pe imagine pt.detalii)Fig.5: GOscilo vedere interior desfacut (clik pe imagine pt.detalii)

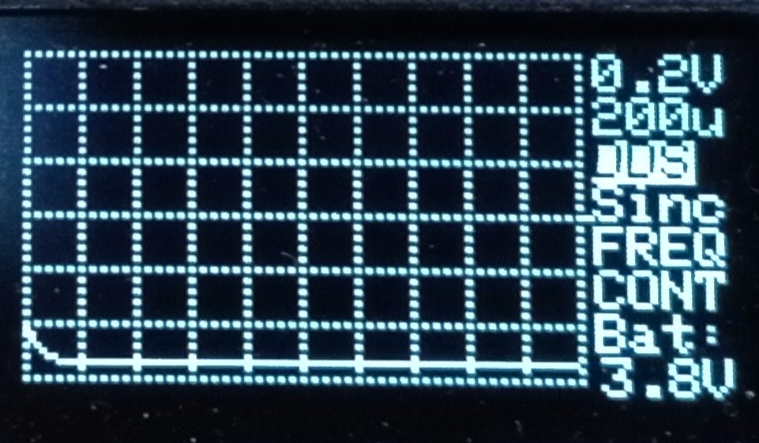

O adaugare la proiectul initial am facut-o in sensul afisarii tensiunii bateriei.
