Amos antene
NOVO!

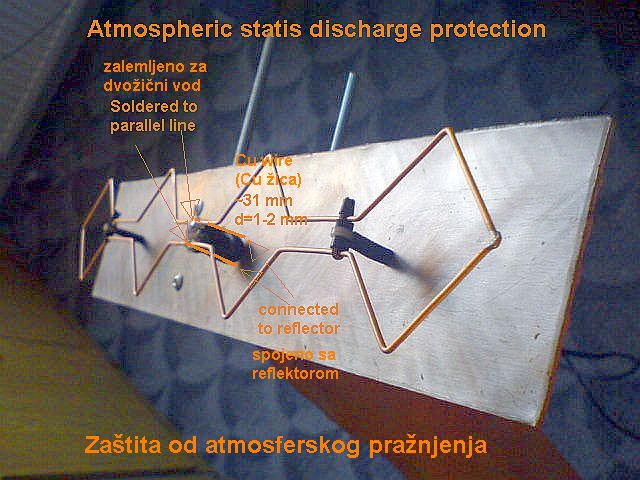

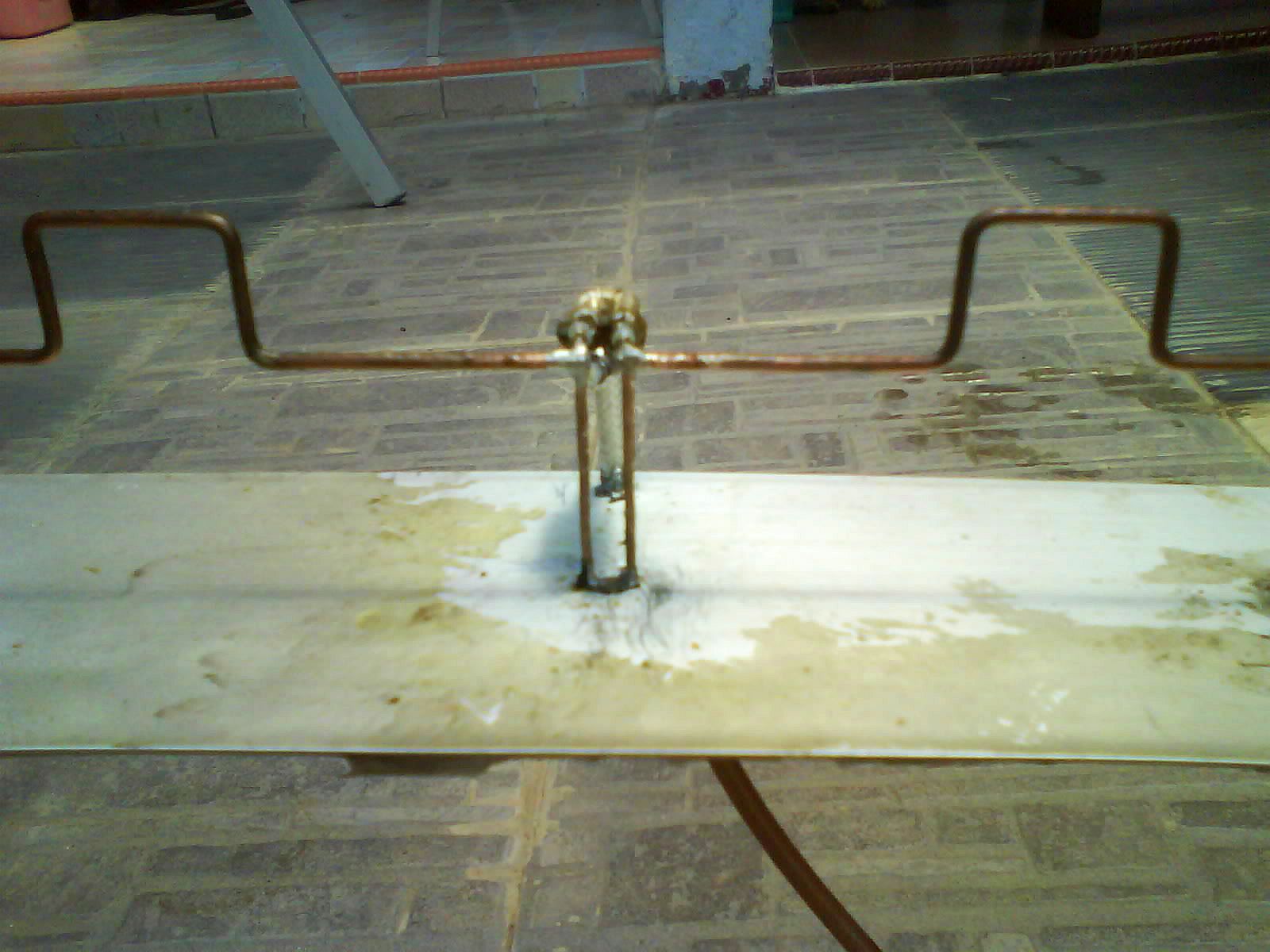

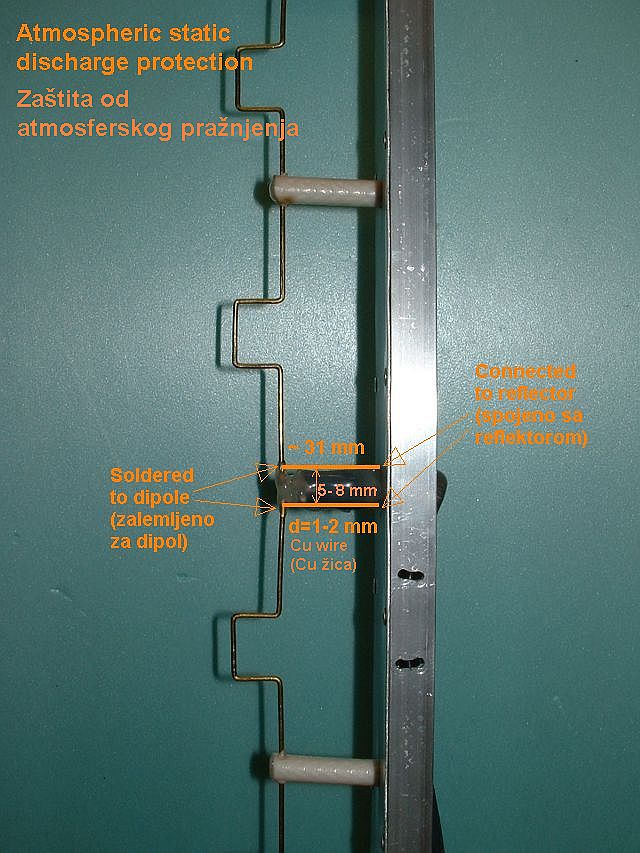

Zaštita od atmosferskog pražnjenja za Amos i Quados antene
Sagradio: Aji
.jpg){kind=small}
.jpg)

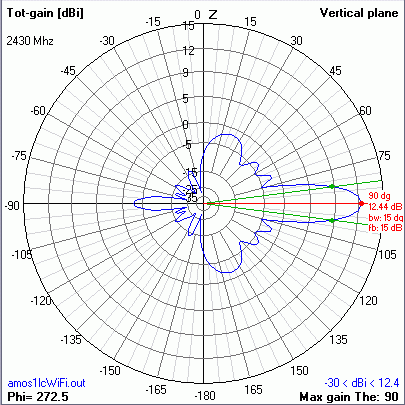

Uporedite uglove pokrivanja različitih verzija Amos antena:

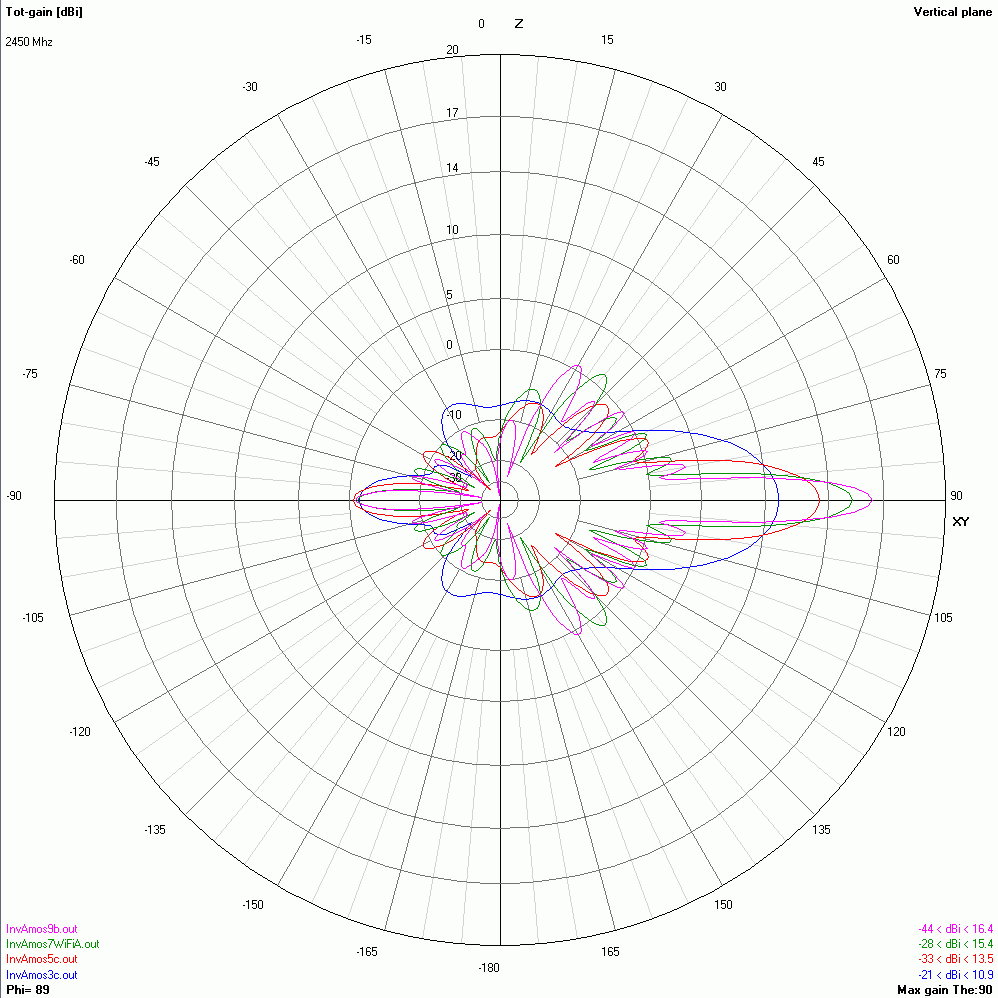

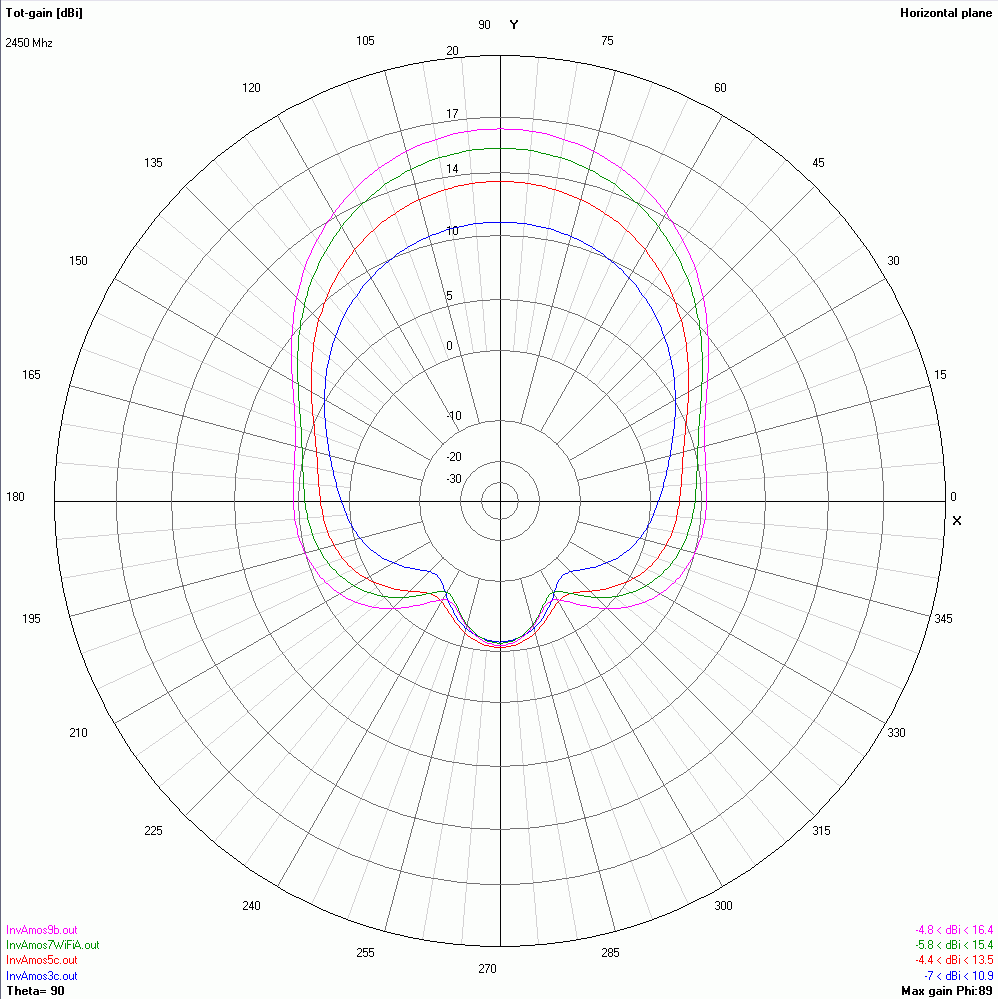

Uporedite uglove pokrivanja različitih verzija Invertovanih Amos antena:
Invertovana Amos antena NIJE samo Amos antena sa okrenutim aktivnim dipolima! Dimenzije su različite!
Omni antena od dve Amos antene

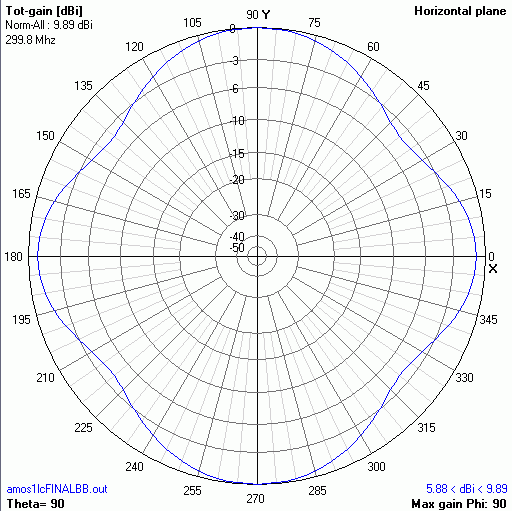

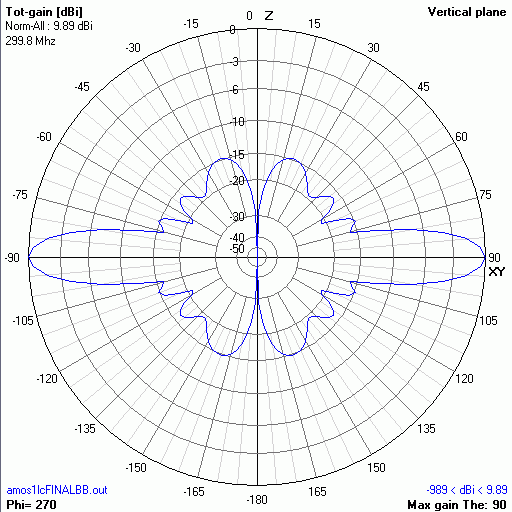

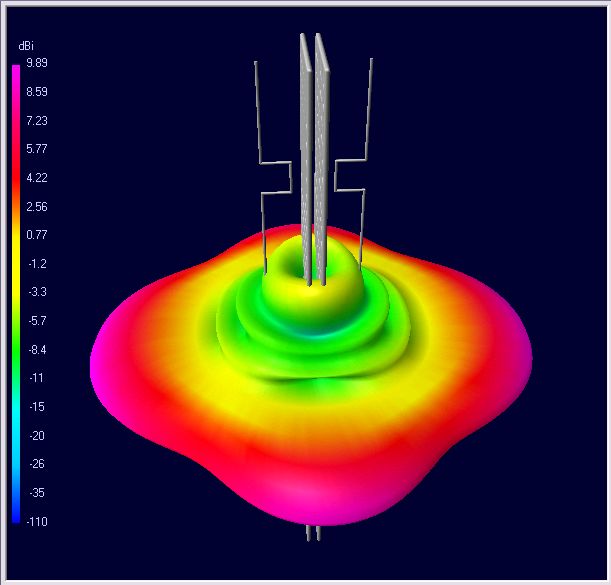

Od dve Amos antene i delitelja (splitera) 1:2 moguće je napraviti vrlo dobru omnidirekcionu antenu ako se one postave "ledja u ledja", tj. pod uglom od 180 stepeni . Veoma je važno da rastojanje izmedju reflektora bude što manje! Najbolje je da ne predje jednu destinu talasne dužine, tj. 12 mm na 2450 MHz . Na slikama se vide dijagrami zračenja dve Amos 5 antene na rastojanju od 10 mm.

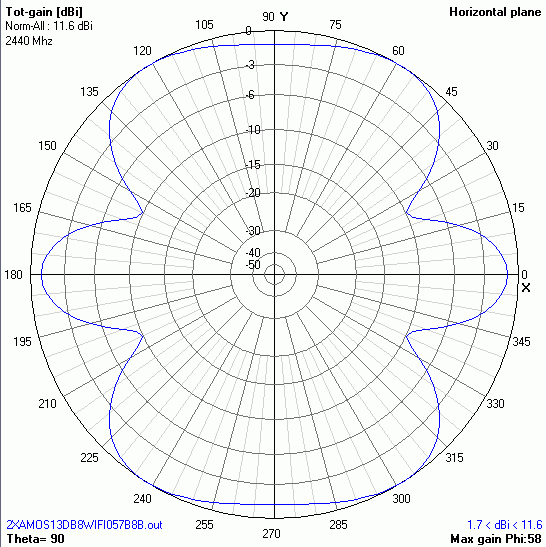

Dve Amosa 7 antene postavljene "ledja u ledja" na rastojanju od pola talasne dužine (60 mm) daju dijagram kao na gornjoj slici.
2 x Amos-9 omni antena
Sagradili: Đorđe i Ćira, Trstenik
NOVO!

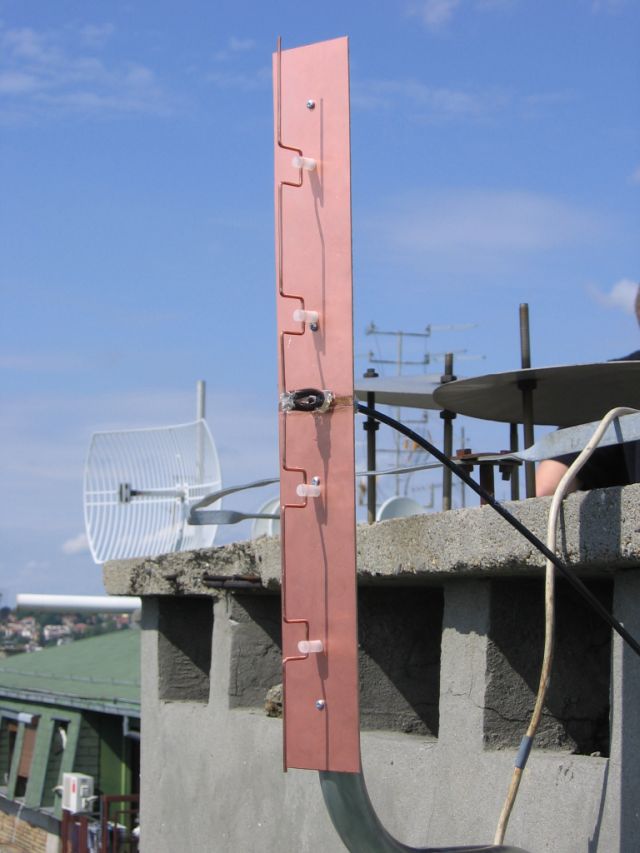

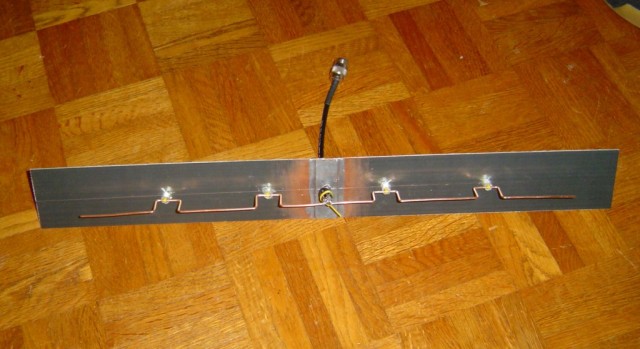

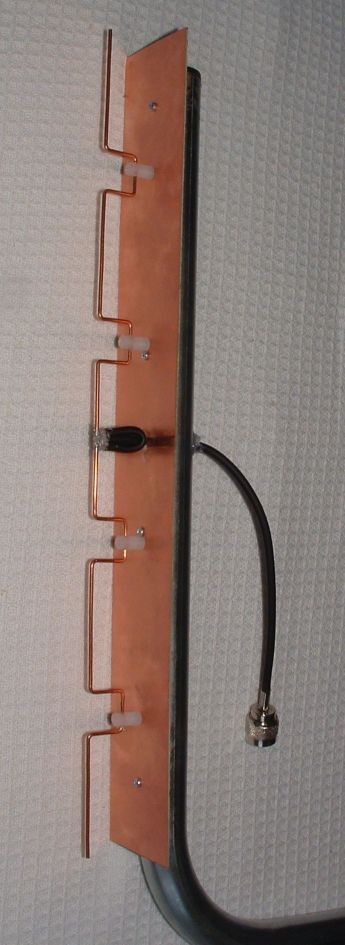

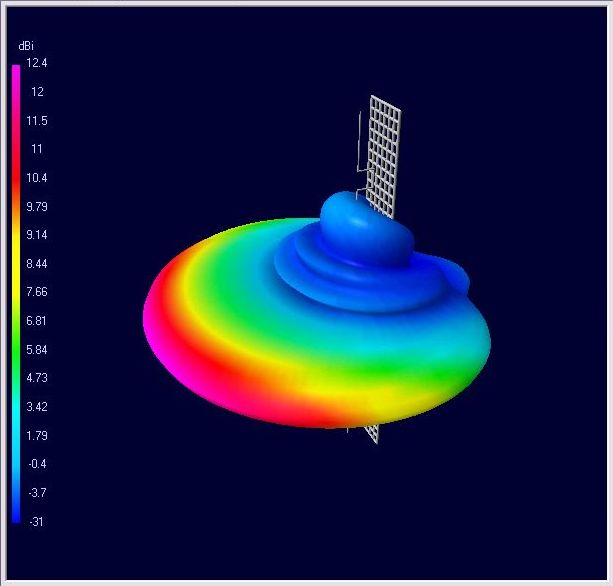

AMOS 5 polukružna antena za 2.4 GHz WiFi (2005)
Jednostavna antena prilagodjena za 13 cm Wireless LAN Access Point-e
Sagradio: Nebojša Rosić - rolex

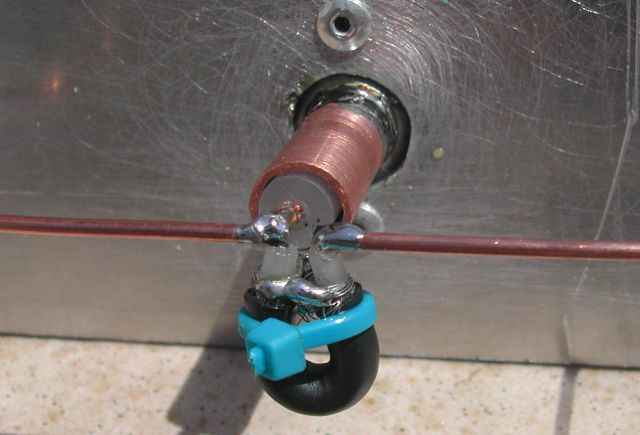

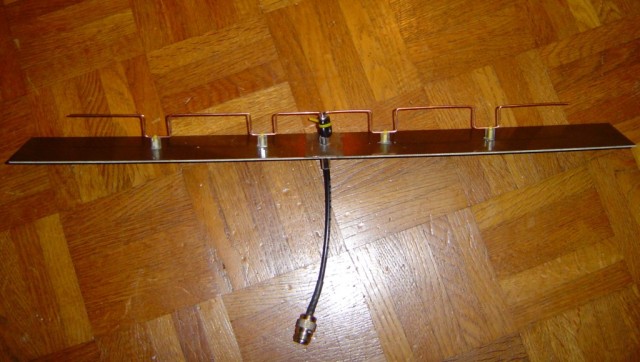

Sagradio: http://www.brest-wireless.net/wiki/materiel:amos
http://www.brest-wireless.net/forum/viewtopic.php?id=75&p=2
( in English: http://www.larsen-b.com/Article/209.html )
Prevod rezultata merenja i komentara sa francuskog (PDF)

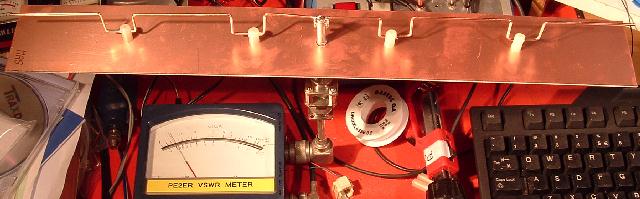

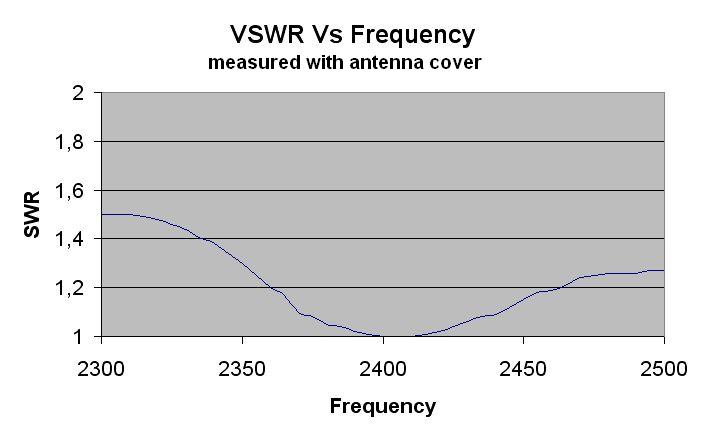

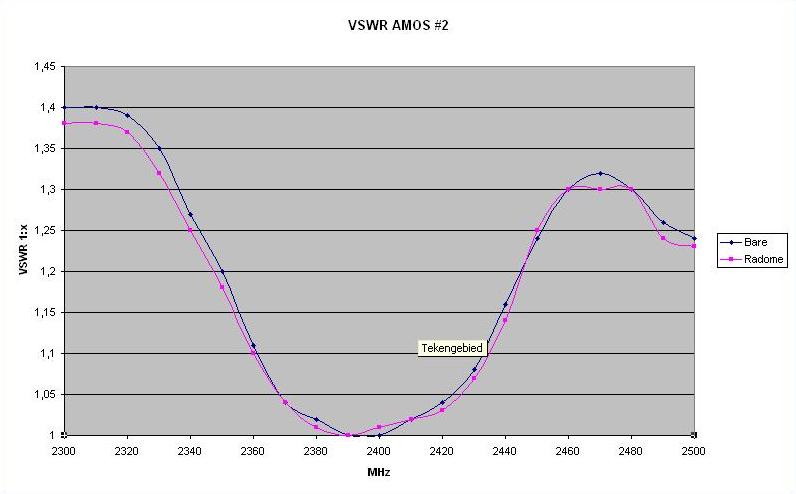

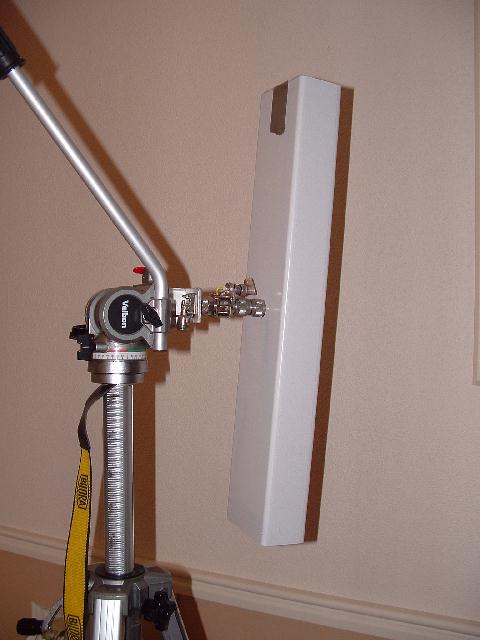

Sagradio: Erwin, PE2ER (komentar)
http://forum.wirelessnederland.nl/viewtopic.php?t=7428&highlight
http://home.wanadoo.nl/erwin.gijzen/wifisector/

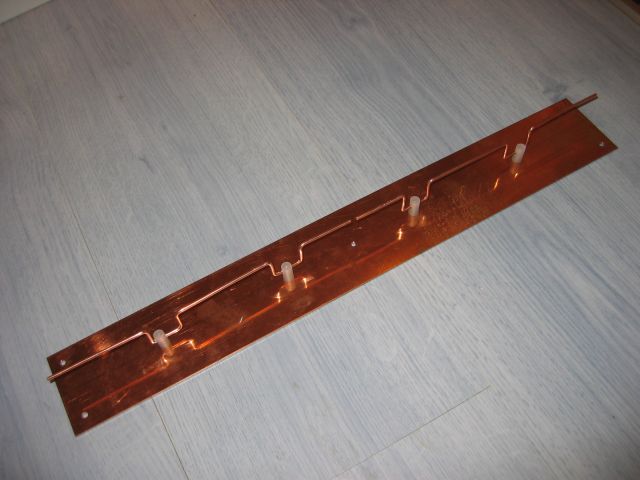

Sagradio: Adam, 9A4QV

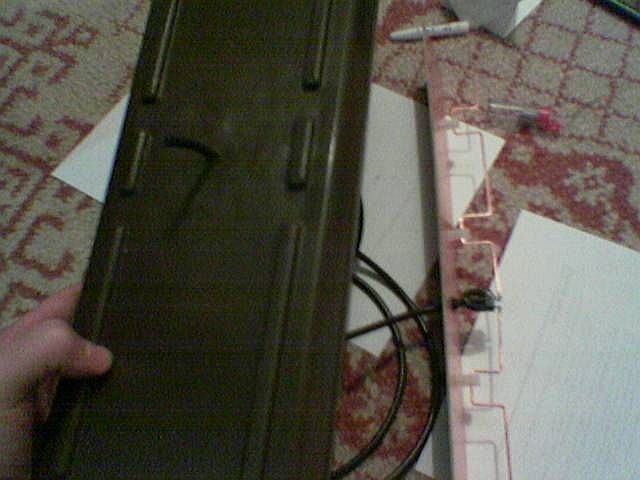

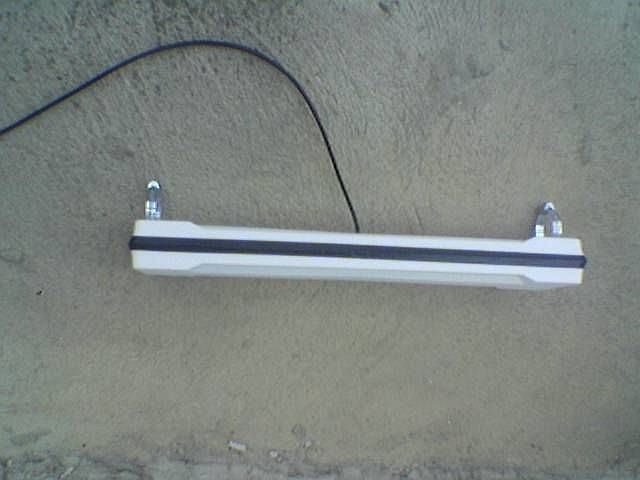

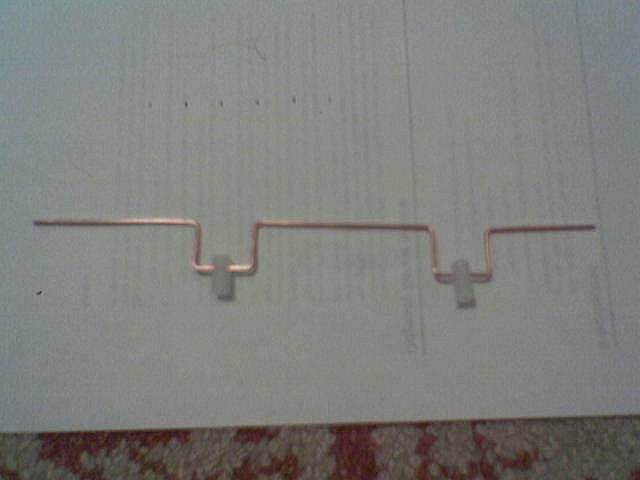

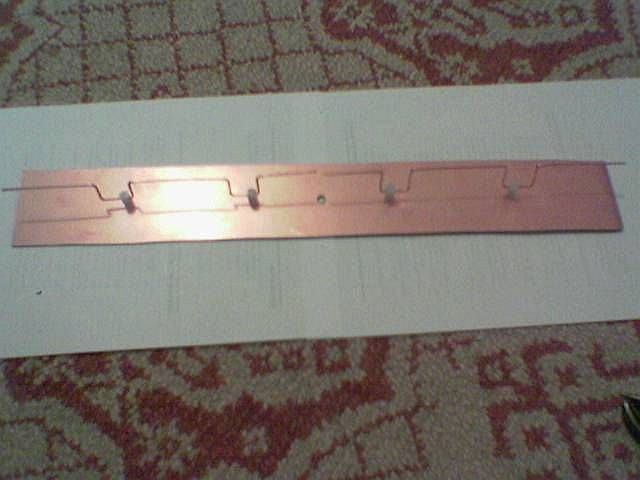

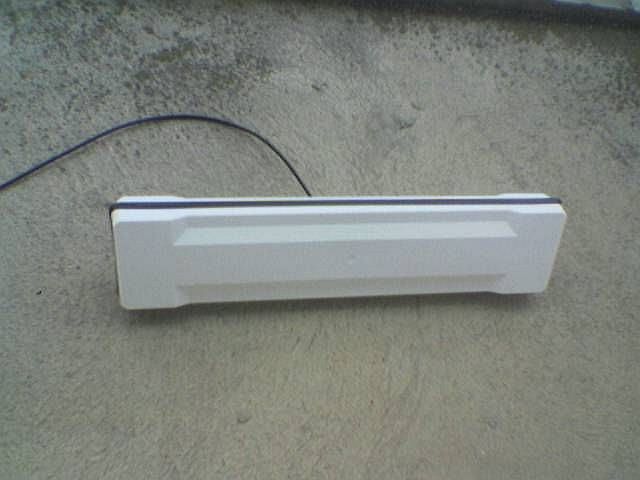

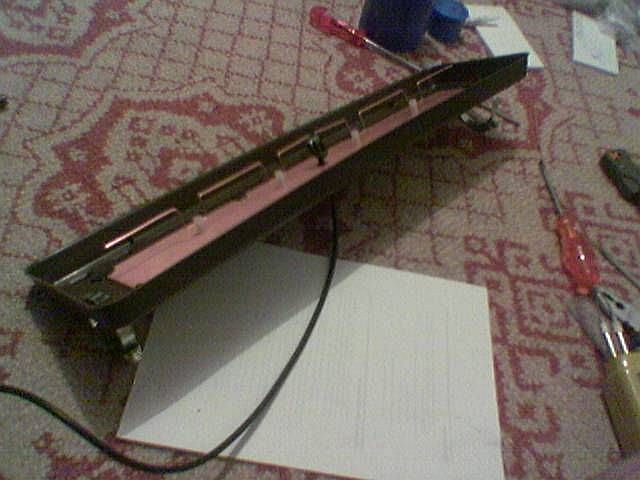

Sagradio: Vasko Ackovski

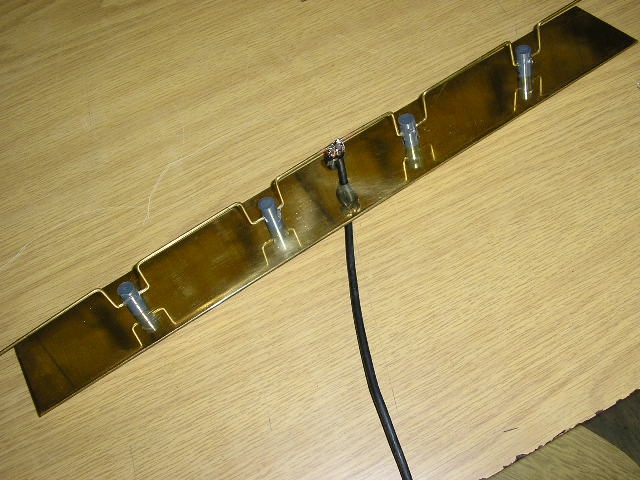

Sagradio: Velimir 9A2VJ

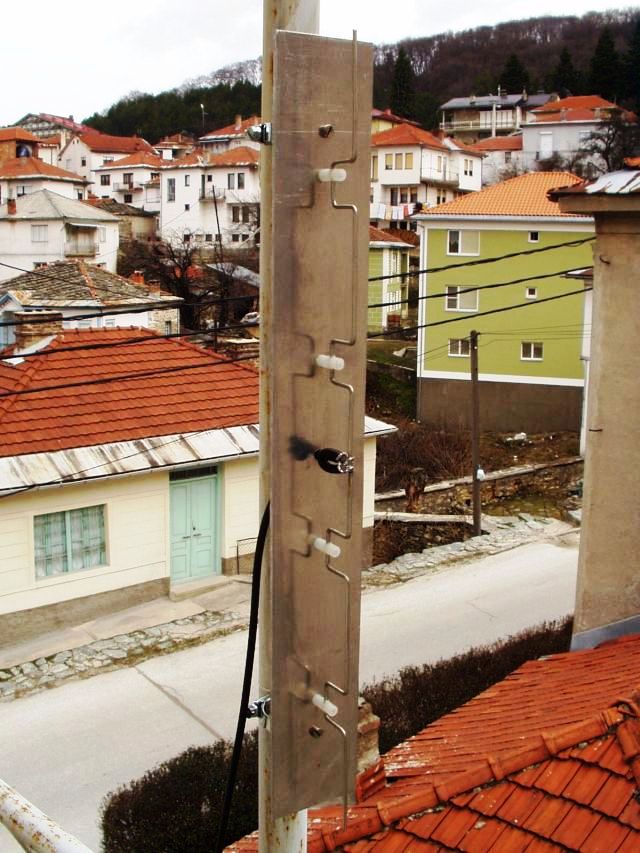

Sagradio: Sokrati Hasanu
Sagradio:
Ali Asjad

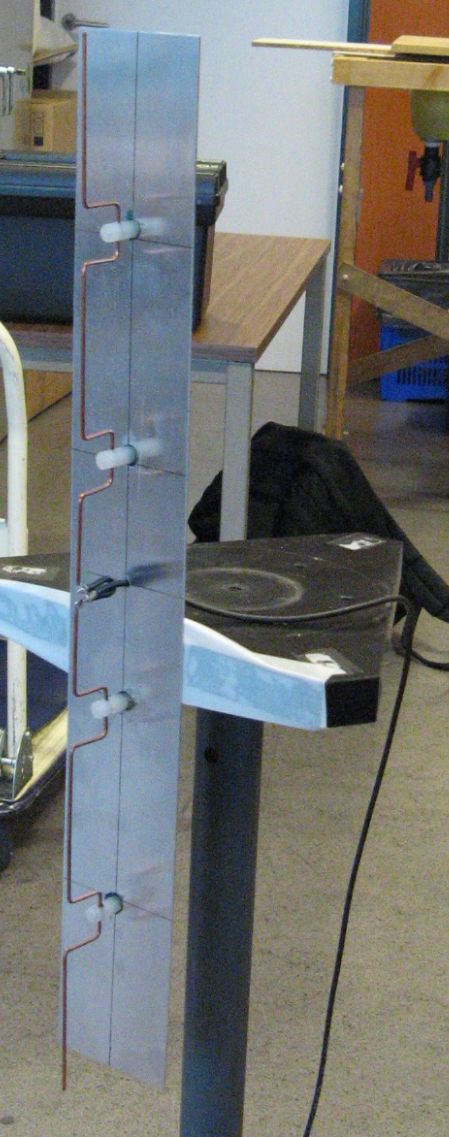

Sagradio: Niels, ON6HK
NOVO!

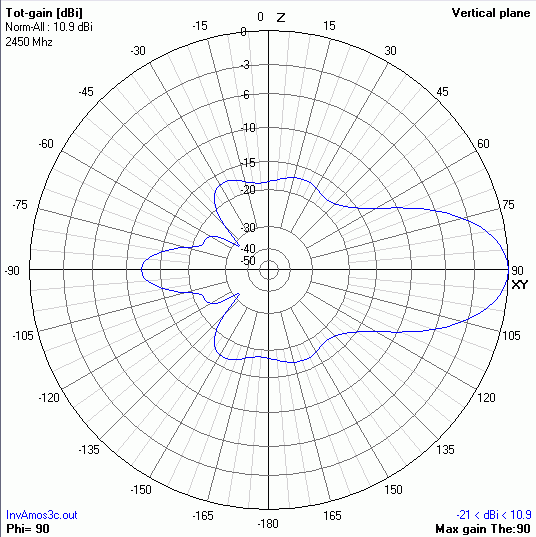

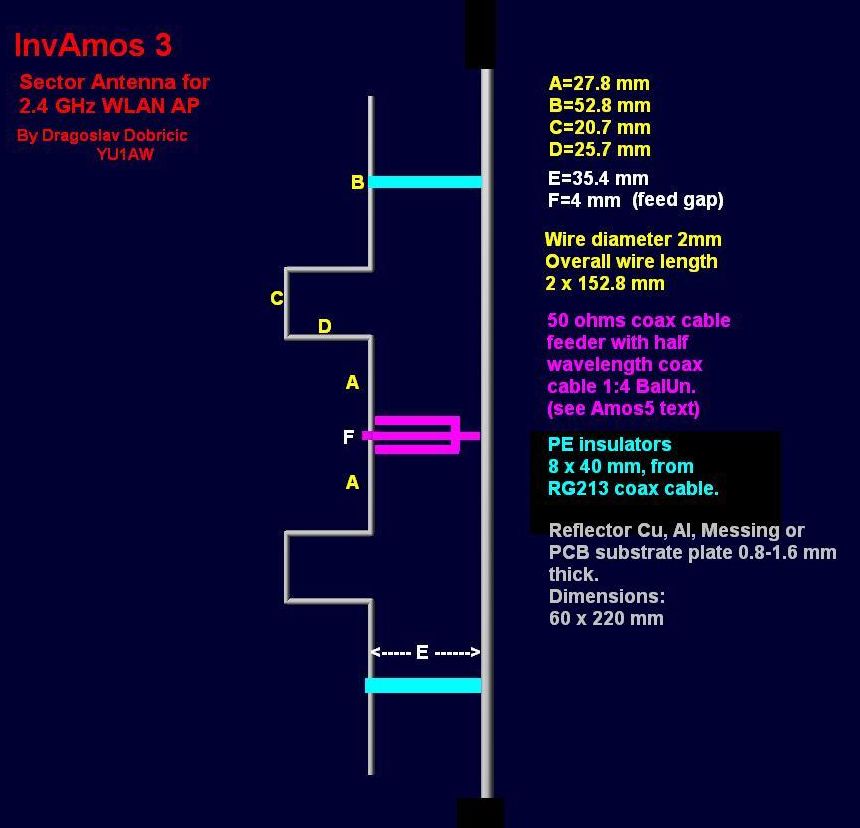

Invertovani Amos 3 - sektorska antena za 2.4 GHz WiFi (2006)
Nova verzija InvAmos antene sa 3 dipola, širim vertikalnim uglom i uglom pokrivanja od 85 st. za -3 dB i 120 st. za -6 dB.
NOVO!

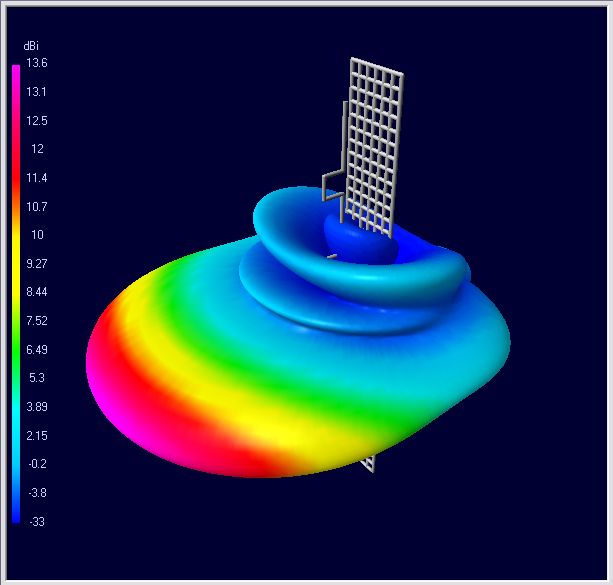

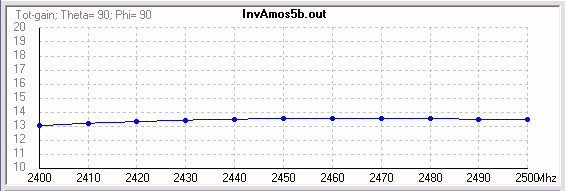

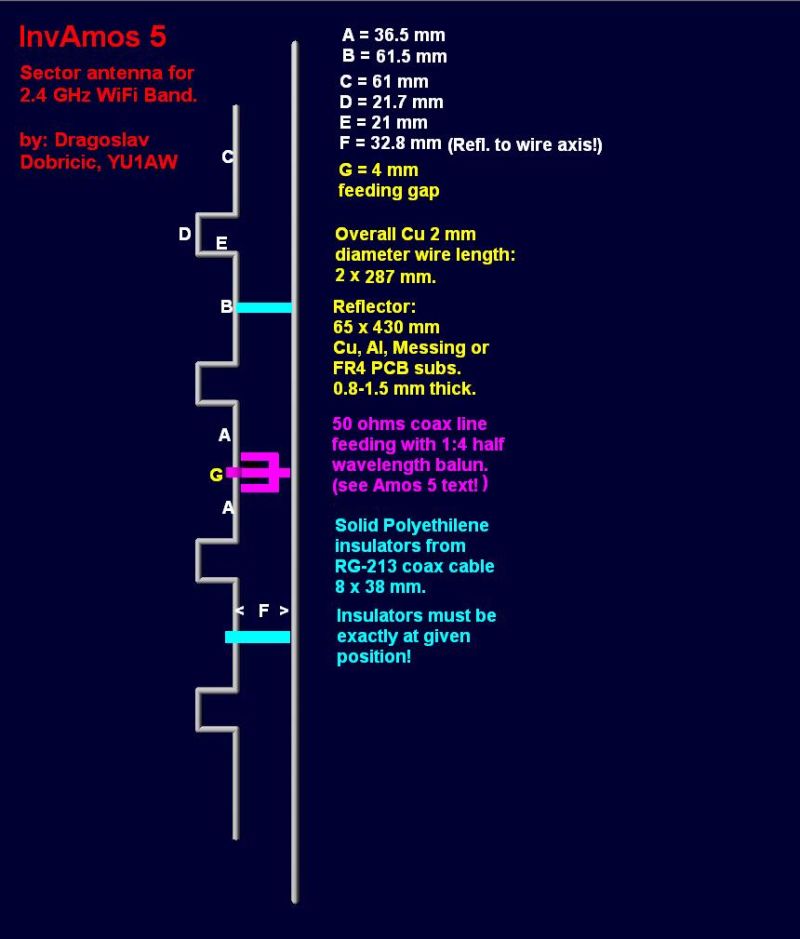

Invertovani Amos 5 - sektorska antena za 2.4 GHz WiFi (2006)
Nova verzija Amos antene sa 5 dipola i uglom pokrivanja od 75 st. za -3 dB i 110 st. za -6 dB.

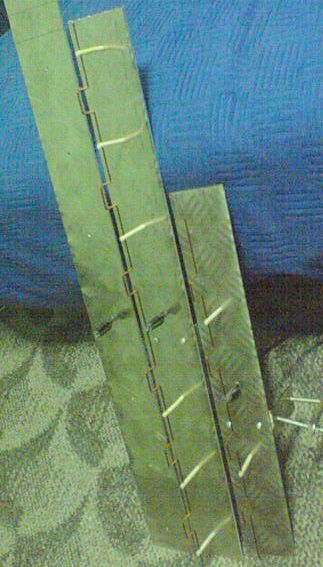

Sagradio: Trivke
NOVO!

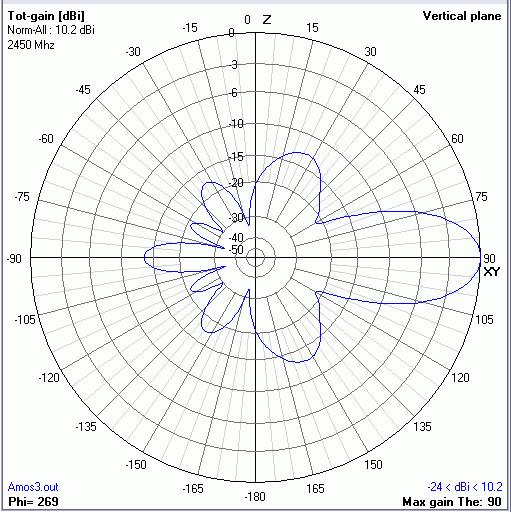

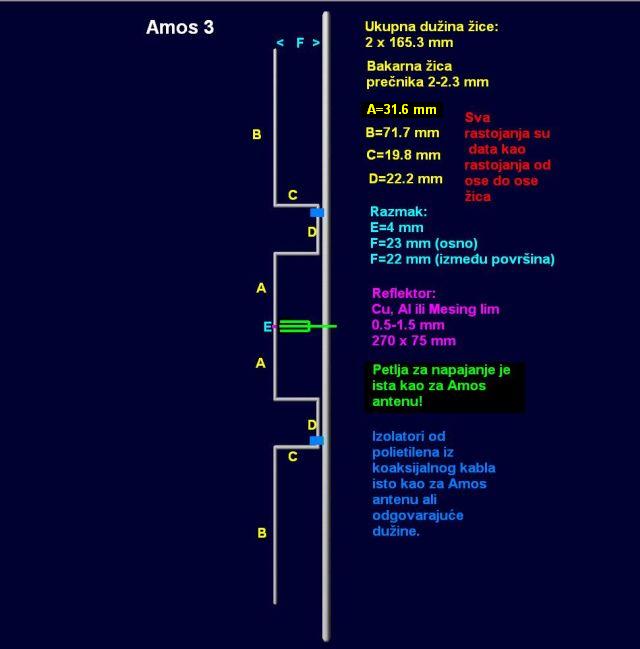

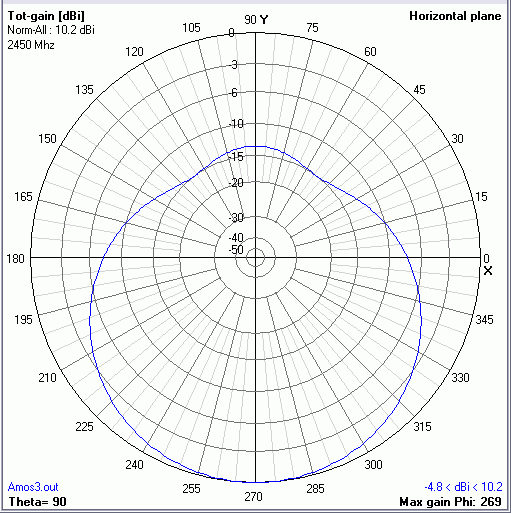

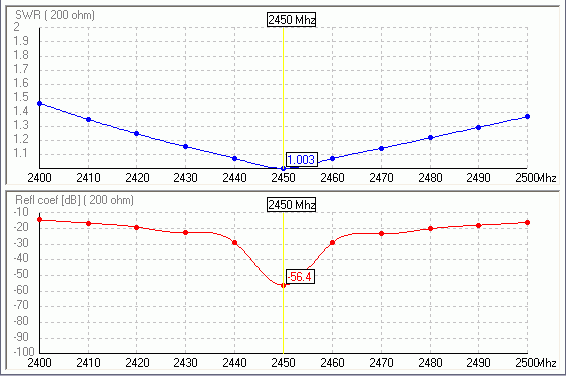

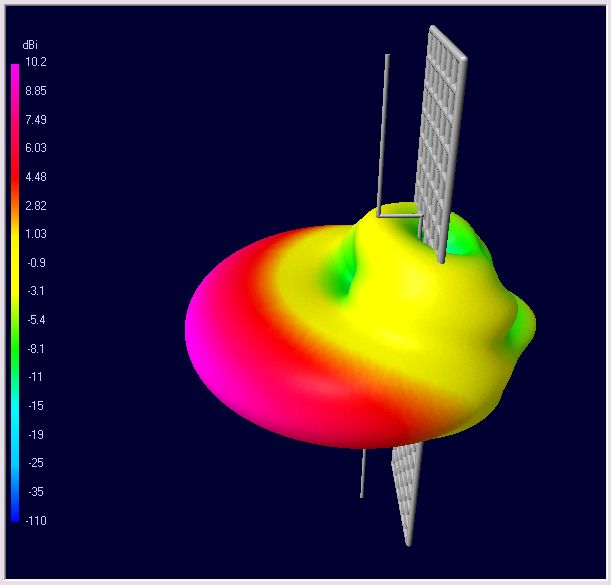

Amos 3 - polukružna antena za 2.4 GHz WiFi (2006)
Nova verzija Amos antene sa 3 dipola, širim vertikalnim uglom i uglom pokrivanja od 110 st. za -3 dB i 160 st. za -6 dB.
Pogresna dimenzija ispravljena.
NOVO!

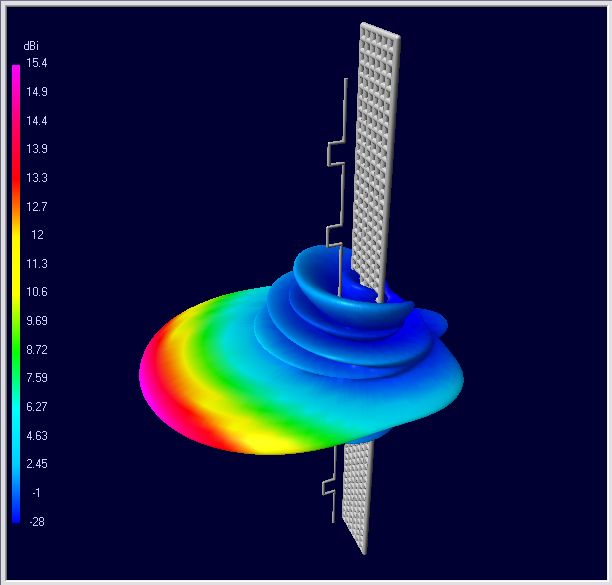

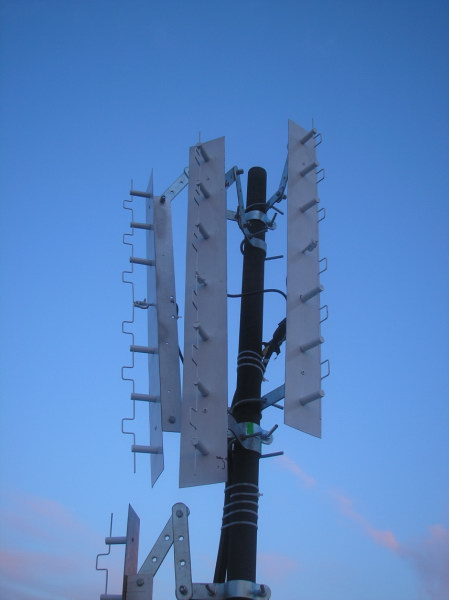

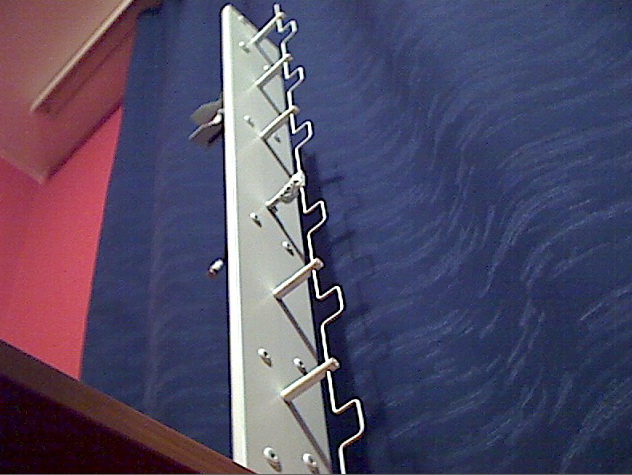

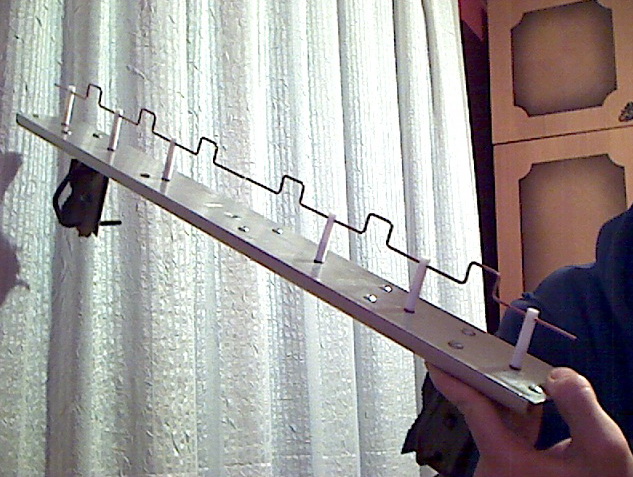

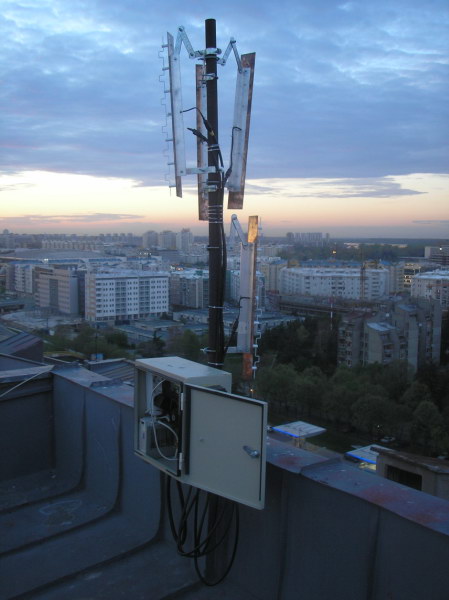

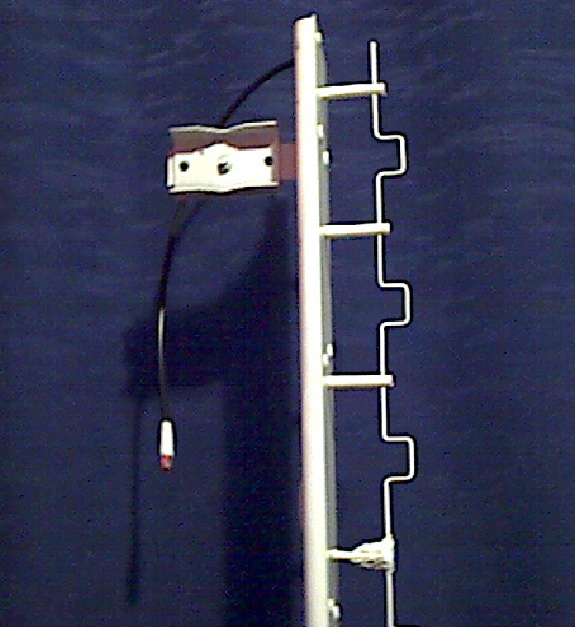

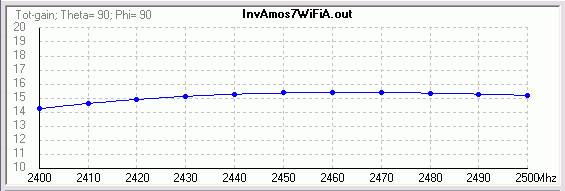

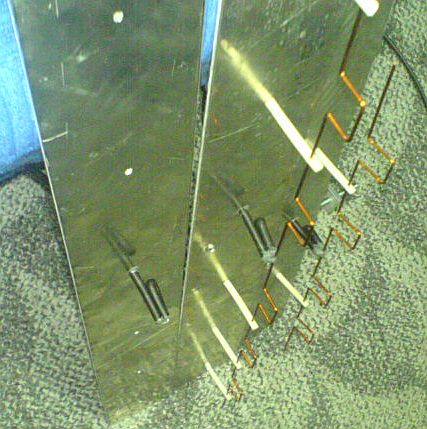

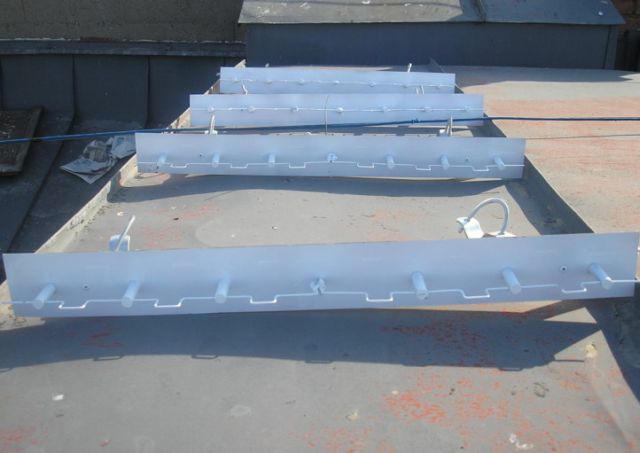

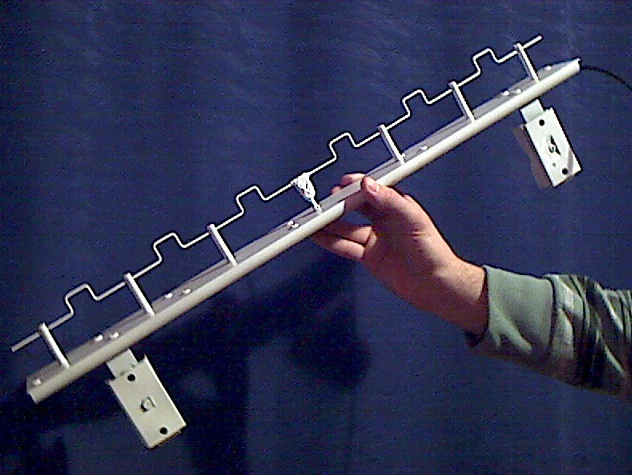

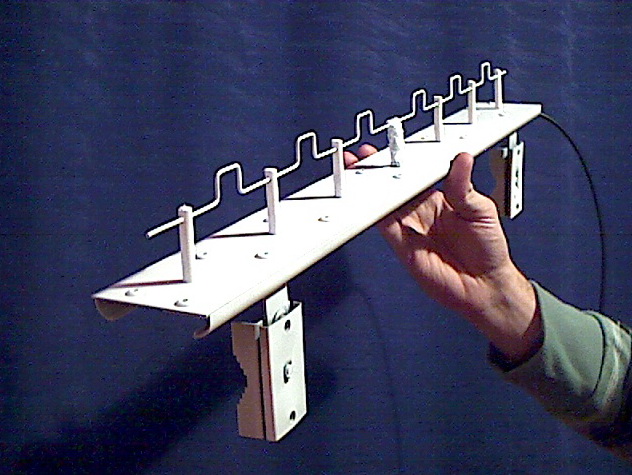

Invertovani Amos 7 - sektorska antena za 2.4 GHz WiFi (2006)
Nova verzija Amos antene sa 7 dipola i uglom pokrivanja od 75 st. za -3 dB i 105 st. za -6 dB.
Text in English: invertamos.pdf (660 kB)
Sagradili NYC i Pota
Sagradio: Trivke
Sagradio: Marko Blagojević - Kragujevac
NOVO!

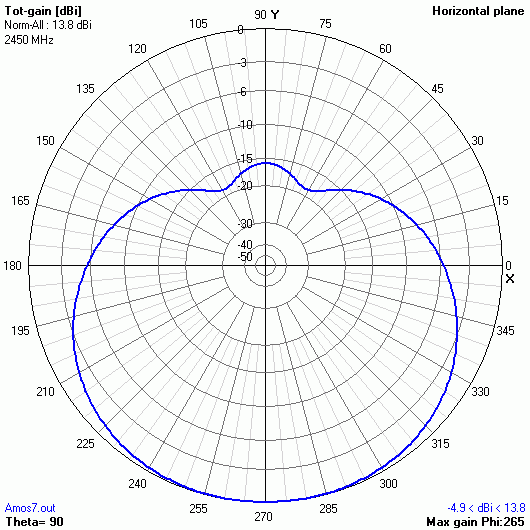

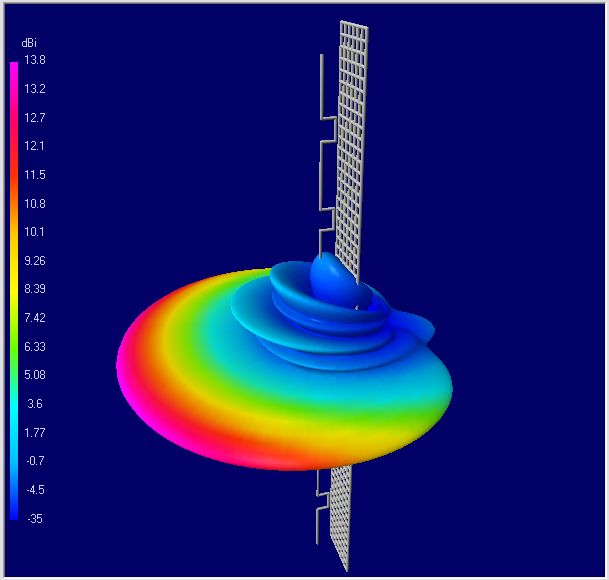

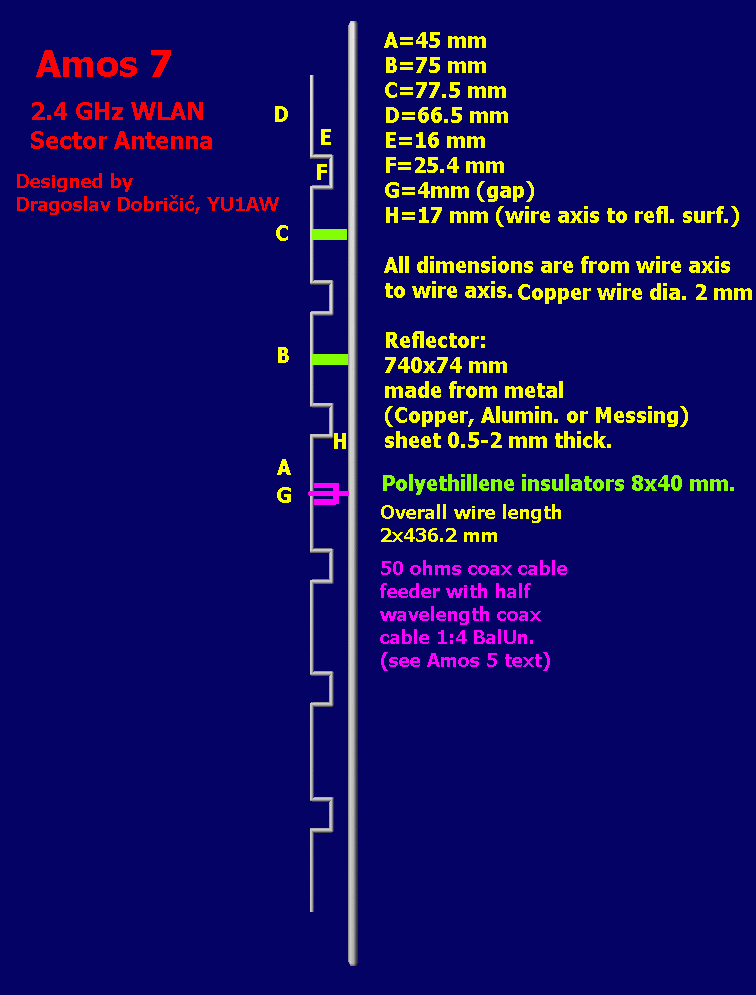

Amos 7 - polukružna antena za 2.4 GHz WiFi (2009)
Nova verzija Amos antene sa 7 dipola i uglom pokrivanja od 140 st. za -3 dB i 185 st. za -6 dB.
NOVO!

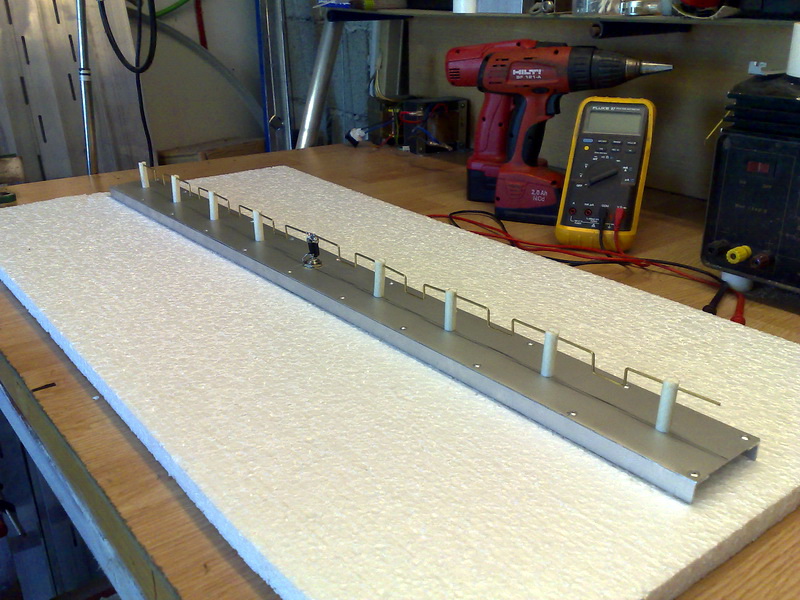

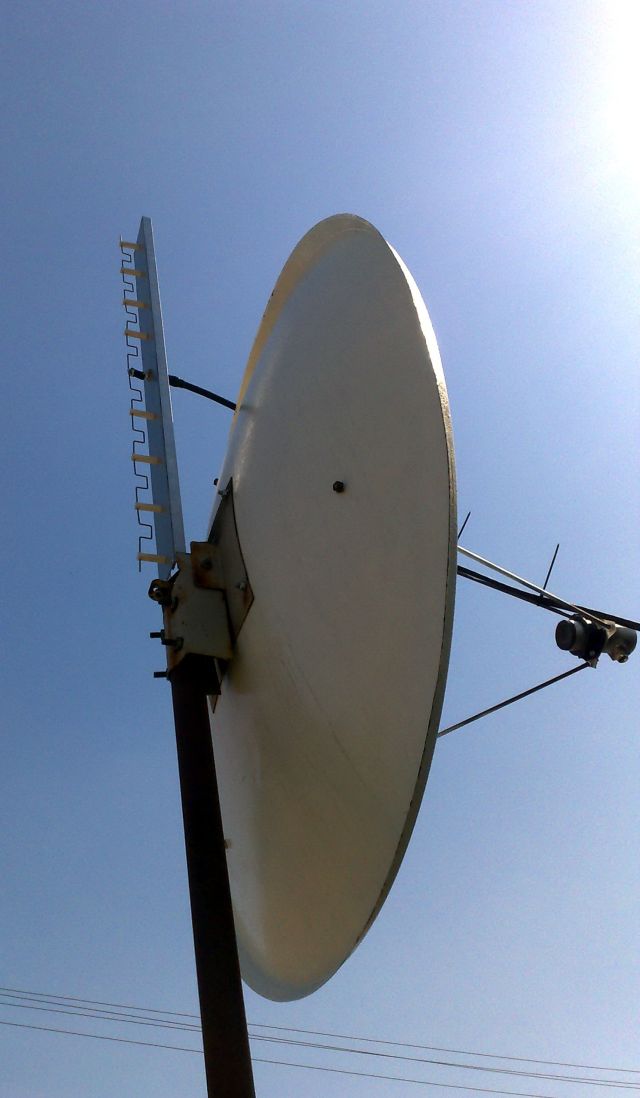

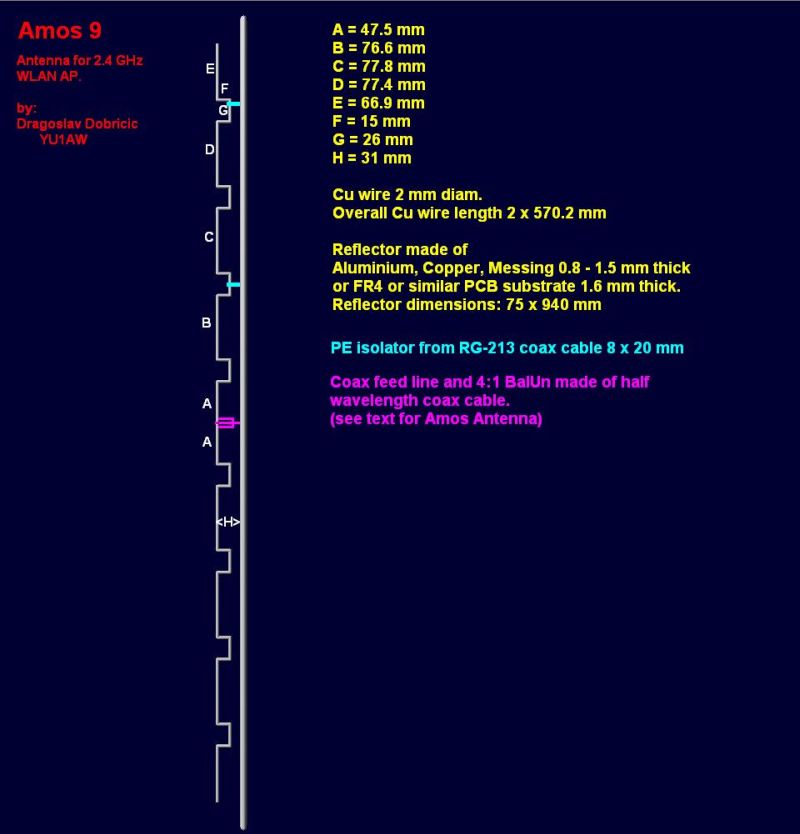

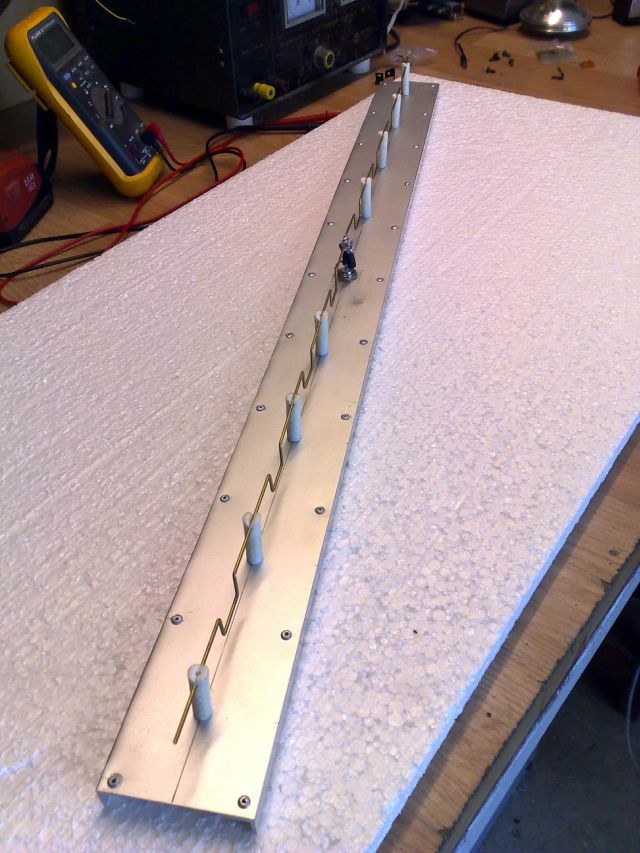

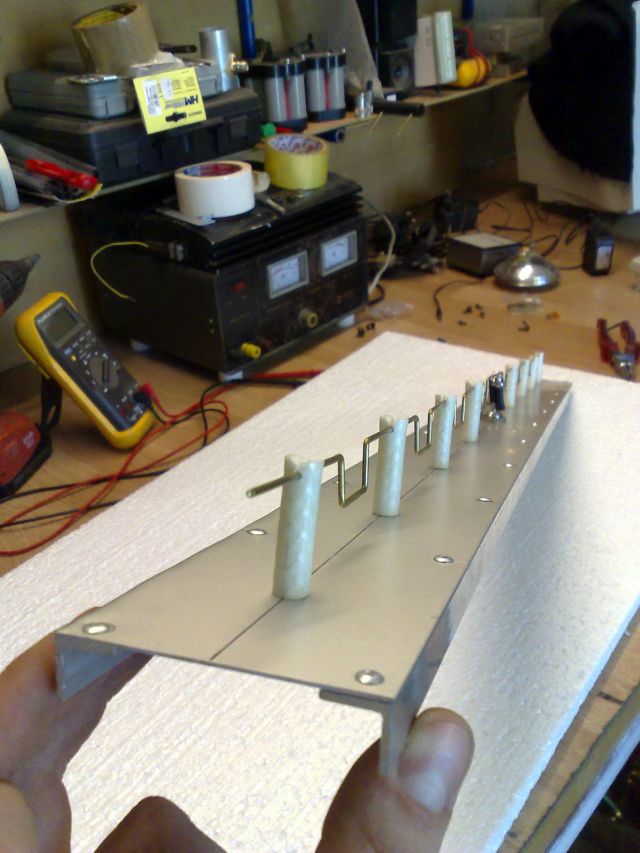

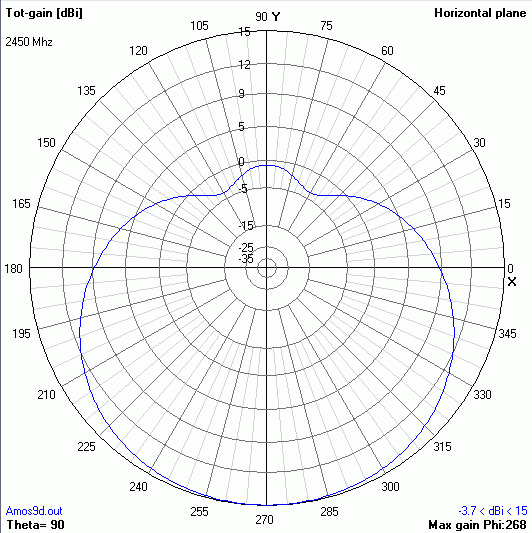

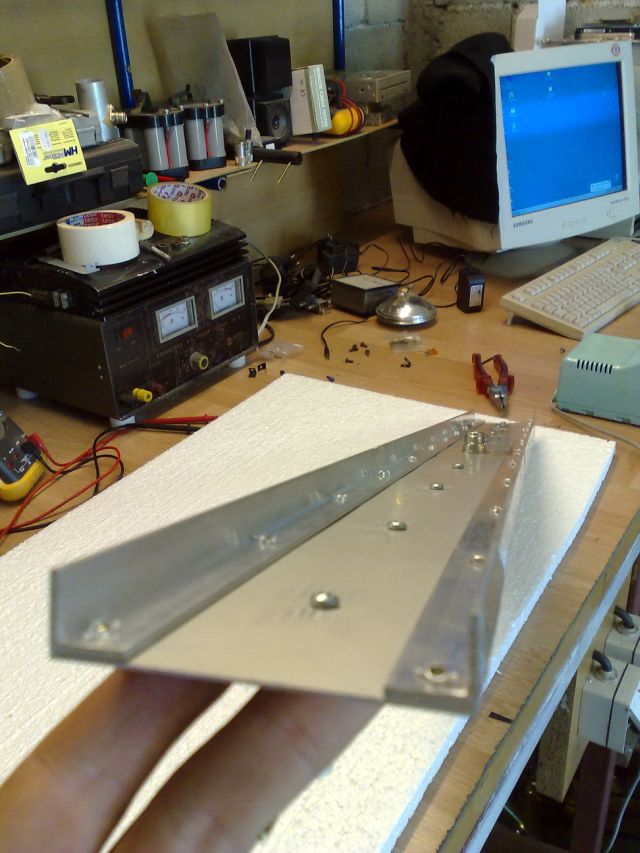

Amos 9 - polukružna antena za 2.4 GHz WiFi (2006)
Nova verzija Amos antene sa 9 dipola i uglom pokrivanja od 130 st. za -3 dB i 175 st. za -6 dB.

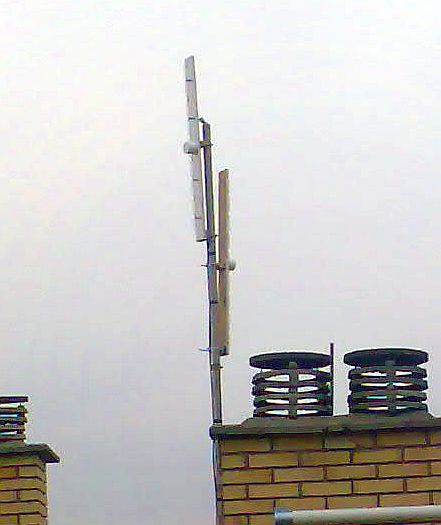

Sagradio: Cyrix
Sagradio: Stojke

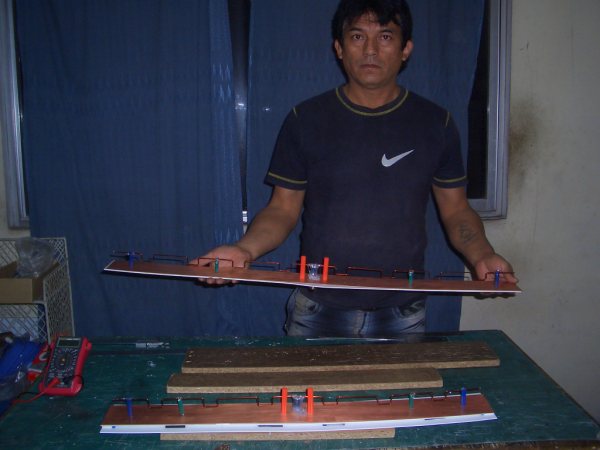

Sagradio: Jorge Alberto Igreda Acero - Lima, Peru

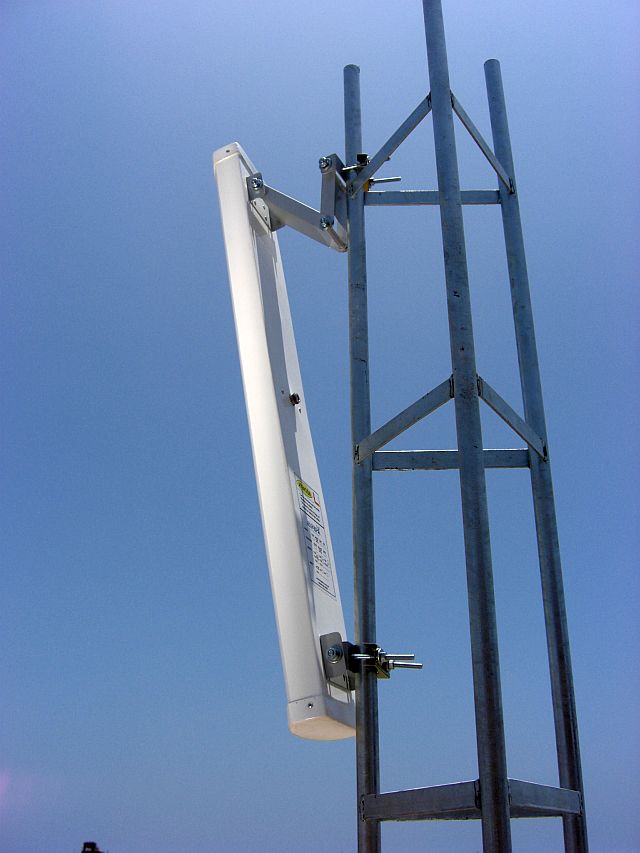

Built by: Marco & Claudia - Lima, Peru
NOVO!

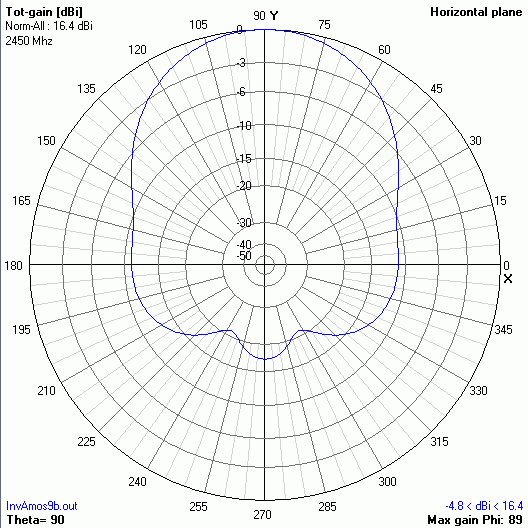

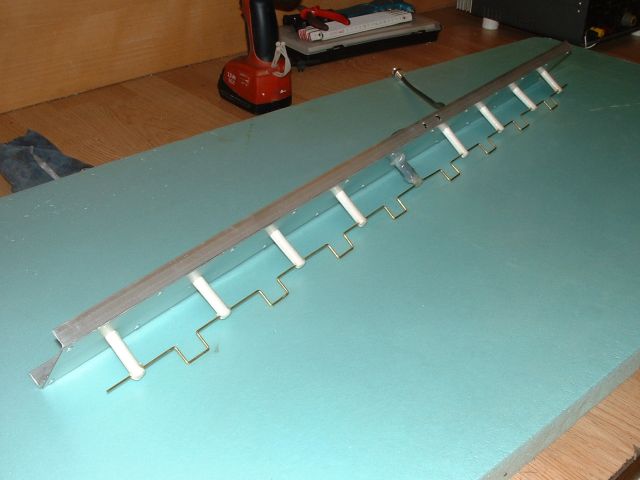

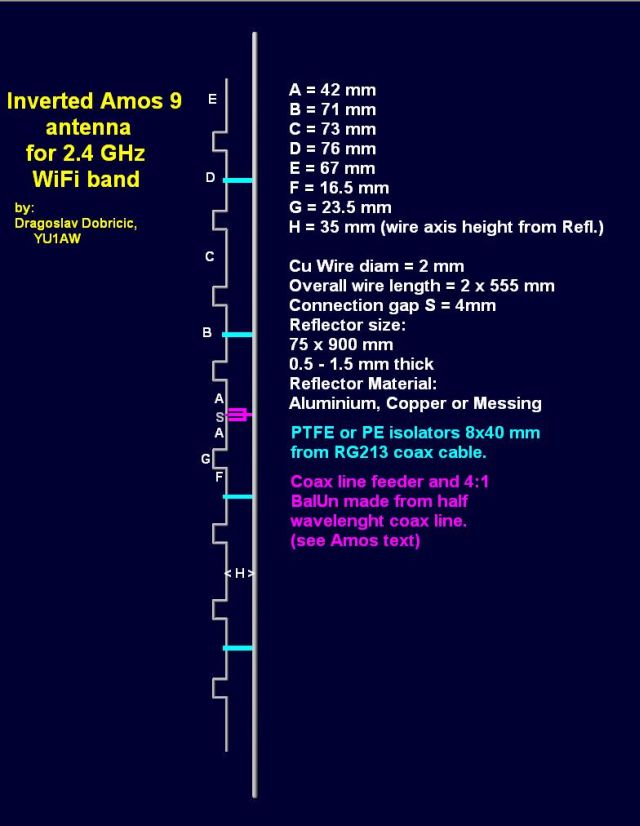

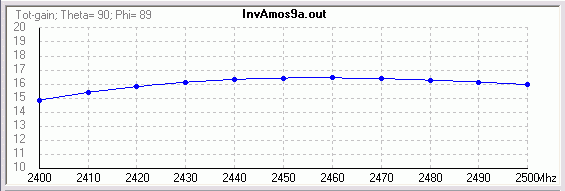

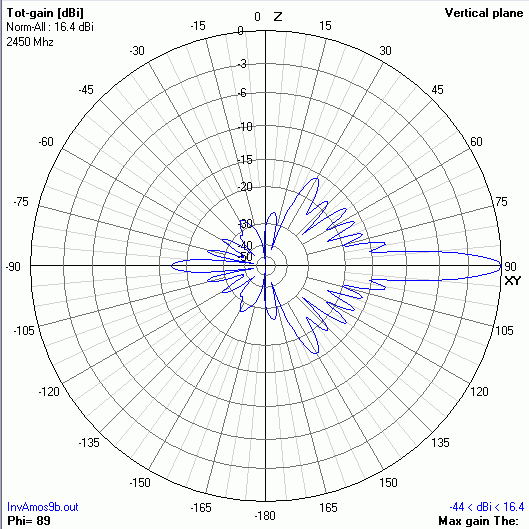

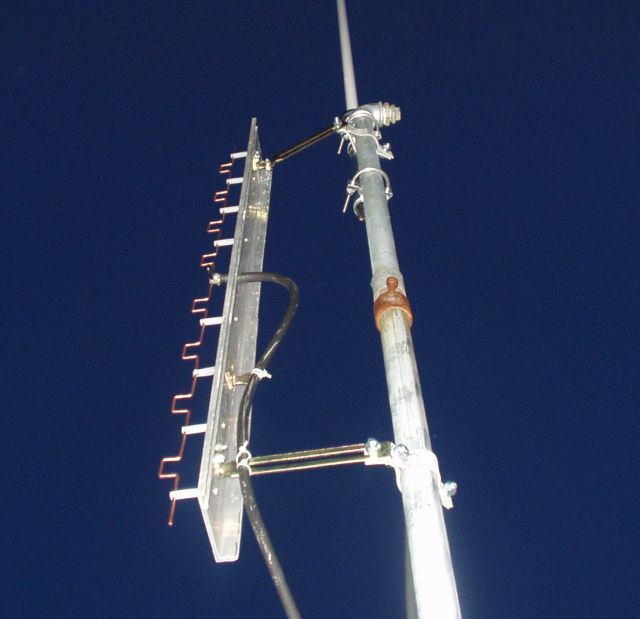

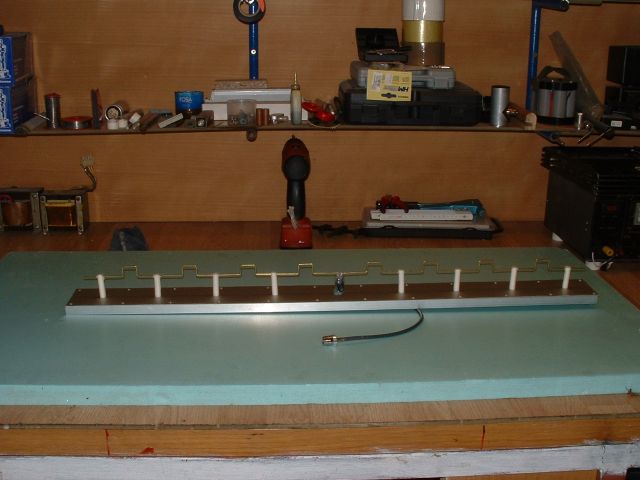

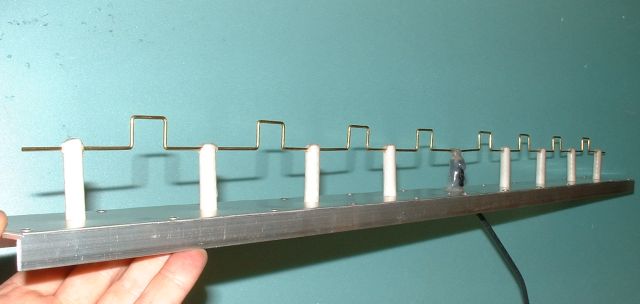

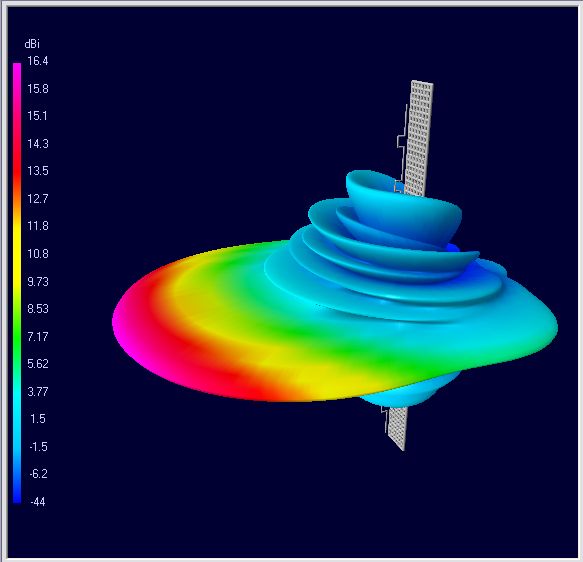

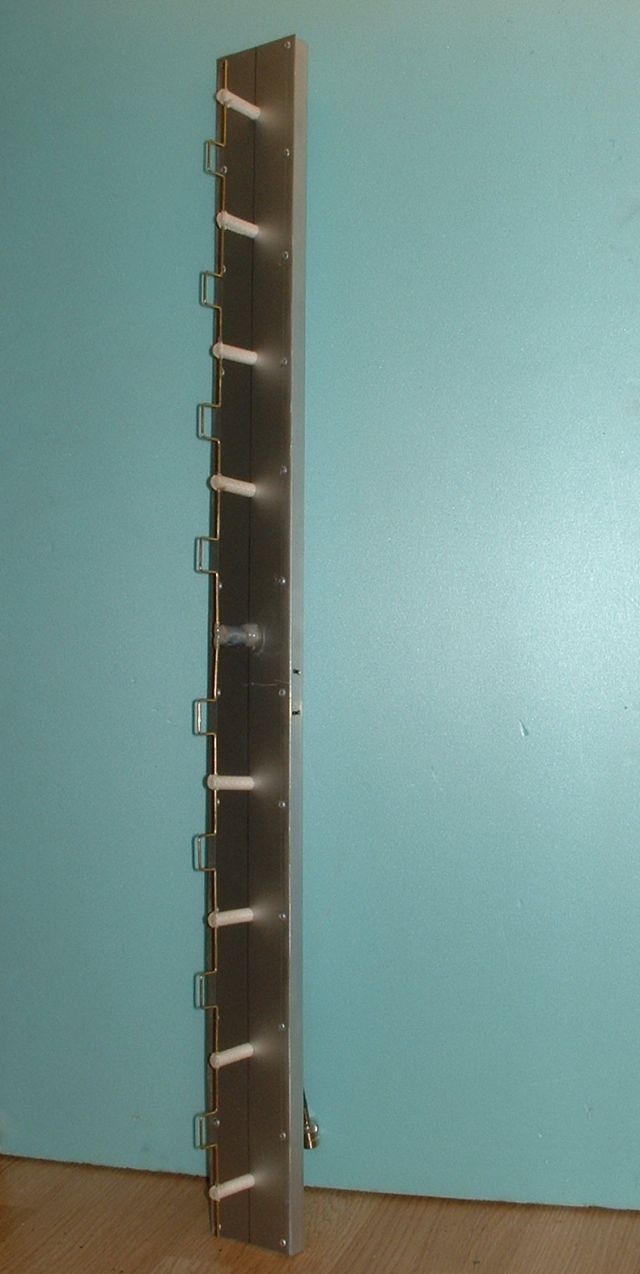

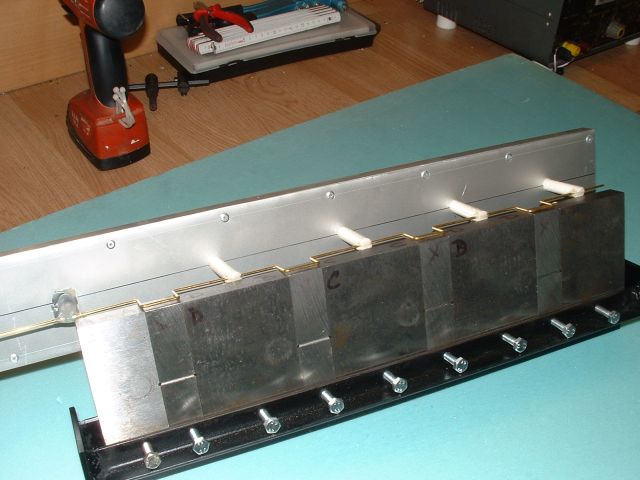

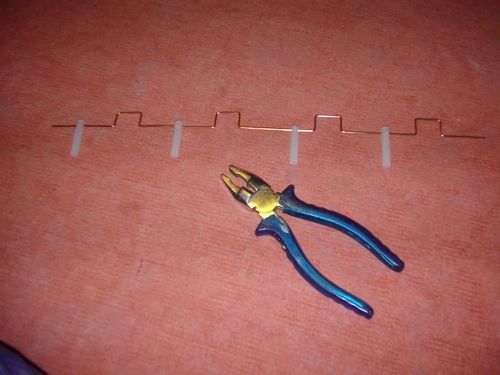

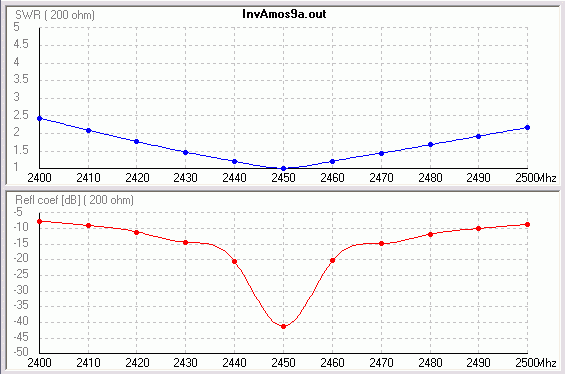

Invertovani Amos 9 - sektorska antena za 2.4 GHz WiFi (2006)
Nova verzija Amos antene sa 9 dipola i uglom pokrivanja od 70 st. za -3 dB i 100 st. za -6 dB.

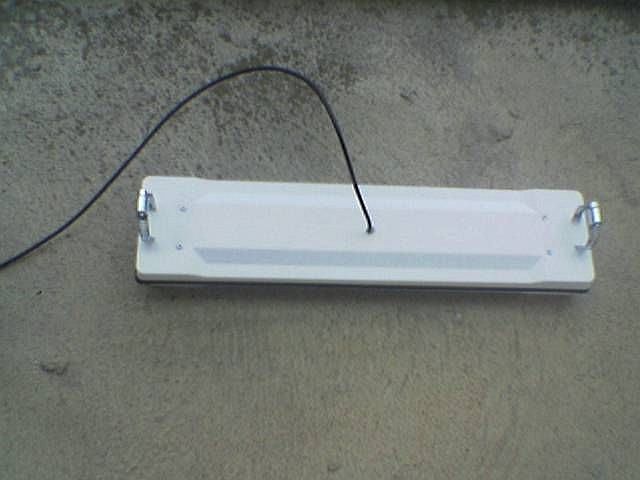

Sagradio: Vasko Ackovski
Sagradio: Zlatko Čikvar
Sagradio: Stojke
