Antena directiva yagui 2 elementos para banda de 40 metros

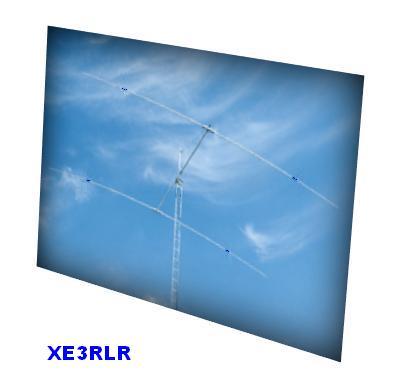

Antena direccional yagui Y2L40M

Información para construir la antena

Por XE3RLR Javier Gómez Villapando.

Dimensiones y caracteristicas de la antena Y2L40M



Las dimenciones fisicas de la antena, estan formadas por tubos de aluminio armados de forma telescopica, con el objetivo de darle rigidez , como disminución del peso de la antena, y con ello soportar mejor las cargas por vientos.El bomm es de aluminio de 2.5 pulgadas x 6.0. metros





Antena direccional yagui de 2 elementos, acortada con cargas inductivas para la banda de 40 metros, con frecuencia de resonancia de 7.080 mhz.

Datos de diseño de la antena con polarización horizontal, ganancia frontal de 9.62 dBi, con un ángulo de disparo de 23.9 grados, una impedancia cercana a los 50 ohms a 24 mts de altura sobre el suelo, puede funcionar bién despues de los 12 mts, sobre el terreno, la reactancia está canceladada en la frecuencia de 7.071 mhz, con una R.O.E de 1.16, y un frente espalda F/B de 10.5 dB.



Gáfica de direccionalidad de la antena excelente para Dx. Lóbulo a 24 metros sobre el suelo.



La antena consta de un elemeneto radiador driver aislado de tierra, y un elemento parasito como refletor

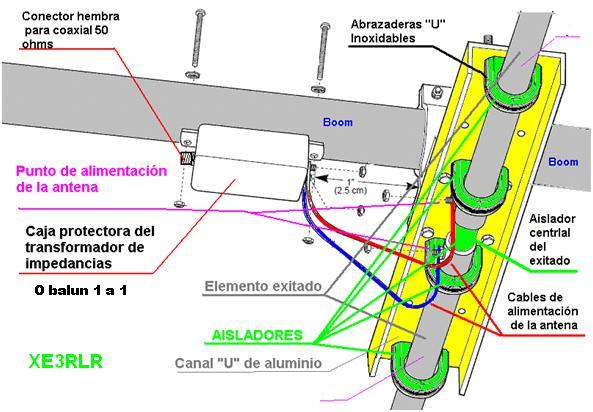

La alimentación de la antena se logra mediante un transformador de impedancias o un balum 1 a 1 para conectar la linea desbalanceada o coaxial, al balun y este a su vez a los dos brazos aislados que forman el driver.

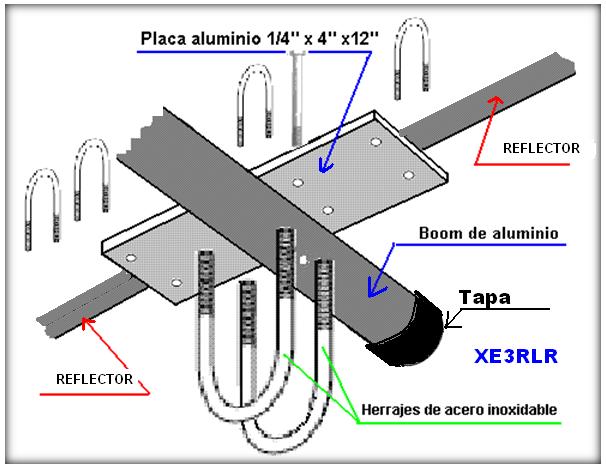

El elemento reflector va conectado mediante herrajes de aluminio en la parte posterior del bomm

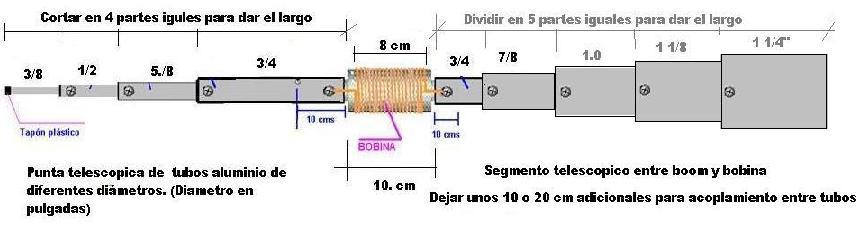

Entre la punta de cada elemento y el boom lleva una bobina que es la encargada de darle la longitud eléctrica que requiere la antena en total son 4 bobinas o inductores.



Los datos para construir la bobina se muestran en esta tabla es importante respetar todos los valores de lo contrario pierde su resonancia la antena, para darle la separación entre espiras equivale a enrrollar dos cables simultaneamente y despues quitar uno de ellos y con ello se logra una separción correcta entre cada espira, despues se puede barnizar con esmalte dieléectrico, y se puede forrar con cinta termocontractil. para evitar humedad y cambio en las propiedades del cada uno de los 47 inductores o bobinas que lleva la antena.

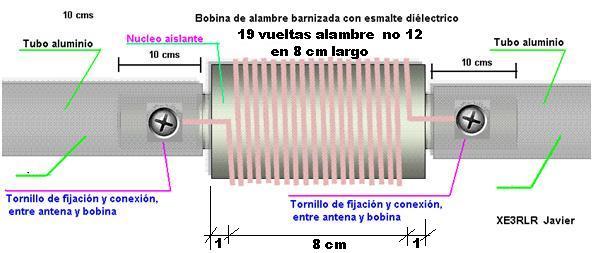

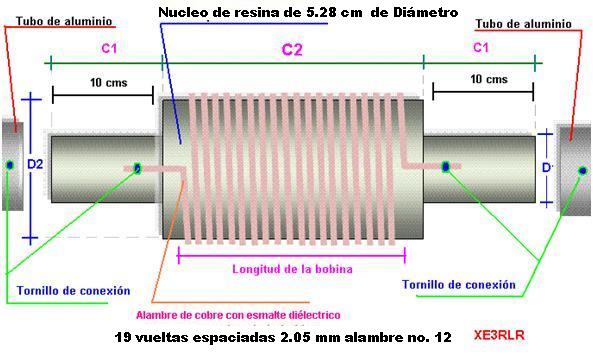

El nucleo donde se instalará cada bobina se puede fabircar con resina expoxica, catalizada y fibra de vidrio, usando como molde un tubo de pvc, y dentro del cual se fijarán los estremos de alumnio o tubos, para despues enrrollar las 19 vueltas de alambre no. 12 en un largo de 8 cm. por 5.25 cm de diámetro.

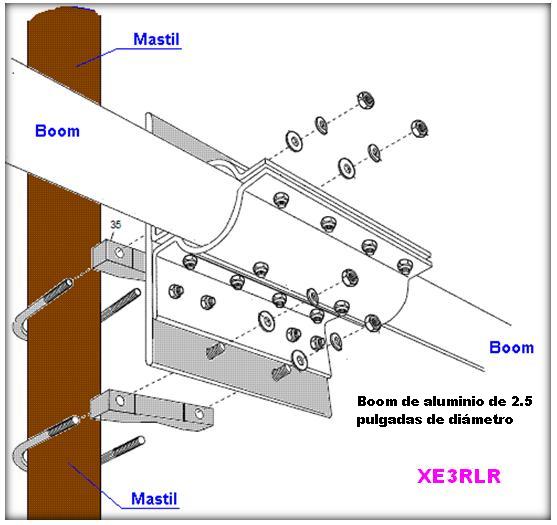

Soporte central de la antena





Paramentros resultantes del diseño de la antena



Patrón de radiación en 3 D

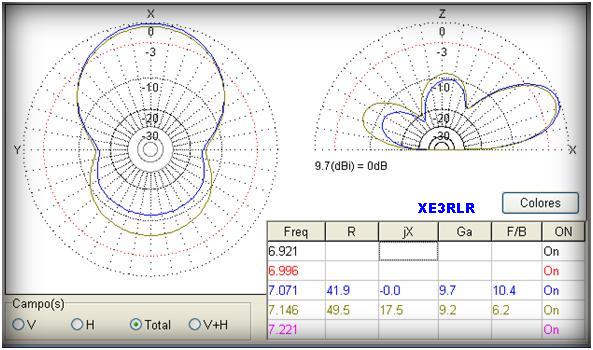

Ángulos de radiación horizontal y vetical de la antena, y datos resustlantes

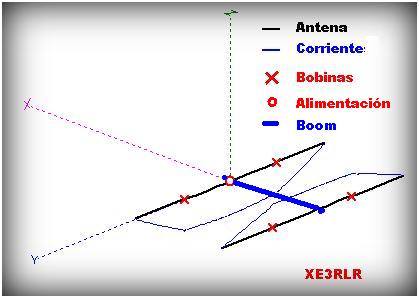

Distribución de la correiente sobre los elementos de la antena



Ancho de banda y relación de ondas estacionarias



Ganancia de la antena y F/B en funcioón de la frecuencia.



Resonancia de la antena, resistencia de radianción y reactancias de la antena

Caractecisticas de los alambres de embobinar.

Tuberías de aluminio diámetros, espesores y peoso por mts.

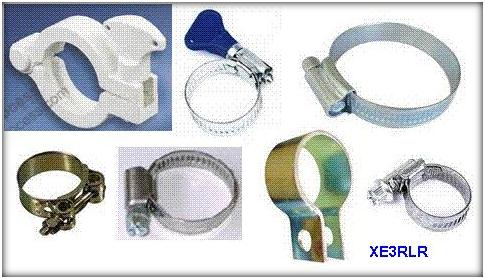

Diferentes tipos de abrazaderas para fijar los tubos de aluminio,

Alambre magneto no 12 para fabricar las bobinas

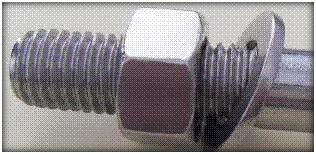

Tornillos de acero inoxidamble, y herrajes para evitar corrosión

Lóbulo de radiación en el espcio libre.





Como afecta el coaxial al rendimiento de tu antena, descarga la información

ENTRAR AL FORO: Participa con tus opiniones , preguntas, dudas y sugerencias sobre antenas y radio experimentación

Espero sus comentarios y sugerencias
