DIPOLO RÍGIDO ROTATIVO CON BRAZOS CAPACITIVOS ACORTADO PARA LA BANDA DE 40 METROS

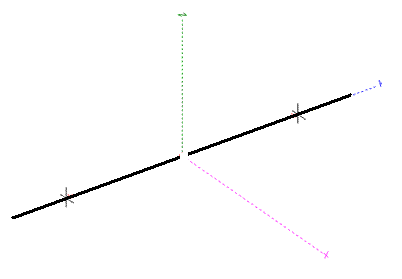

Vista de la antena

Alimentada con coaxial de 50 ohms y utilizar balum 1:1 para acoplamiento de impedancias

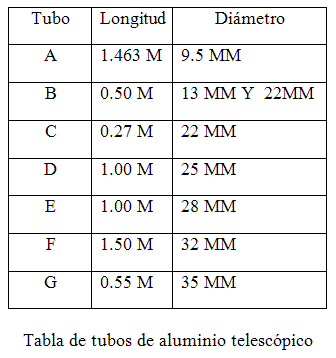

Detalles para su construcción

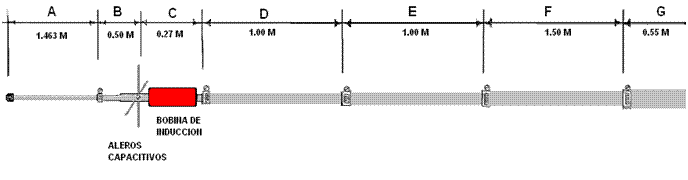

Lado izquierdo del "ELEMENTO EXITADO"

Lado derecho del "ELEMENTO EXITADO" las mismas dimenciones del elemento izquierdo



Bobinas de inducción

La bobina de inducción más aceptable es la primera opción, pues presenta baja resistencia del conductor y debido a que relación longitud-diámetro no rebaza los límites aconsejables para antenas de radioaficionado, además que soporta más potencia, las opciones siguientes funcionarán bien pero ya están rebasados los parámetros de relación longitud-diámetro de la bobina.

Opción No. 1:

Las bobinas de inducción se construirán con 16 espiras de aluminio de 6.35 mm de diámetro, separación libre entre espiras de 6.35 mm, envueltas sobre un núcleo aíslate, de 10.1 cm de diámetro y ocupando una longitud de 20.2 cm de largo inductivo. Para obtener 10.238 micro-henrios de inductancia.



Opción No. 2:

Las bobinas de inducción se construirán con 20 espiras de alambre de aluminio o cobre de 2.59 mm de diámetro calibre no. 10, separación libre entre espiras de 1.8 mm, envueltas sobre un núcleo aíslate, de 5.4 cm de diámetro y ocupando una longitud de 8.8 cm de largo inductivo. Para obtener 10.238 micro-henrios de inductancia.

Opción No. 3: Es enrollar 77 vueltas alambre calibre no. 14 de 1.63 mm de diámetro, en un núcleo aislante de 2.2 cm, con una separación libre entre espiras de 1.8 mm, sobre una longitud inductiva de 26.5 cm. Para obtener 10.238 micro-henrios de inductancia.

Opción No. 4: Es enrollar 70 vueltas alambre calibre no. 16 (1.295 mm de diámetro), en un núcleo aislante de 2.2 cm con una separación libre de 1.8 mm, sobre una longitud inductiva de 21.7 cm. Para obtener 10.238 micro-henrios de inductancia. Notas importantes.

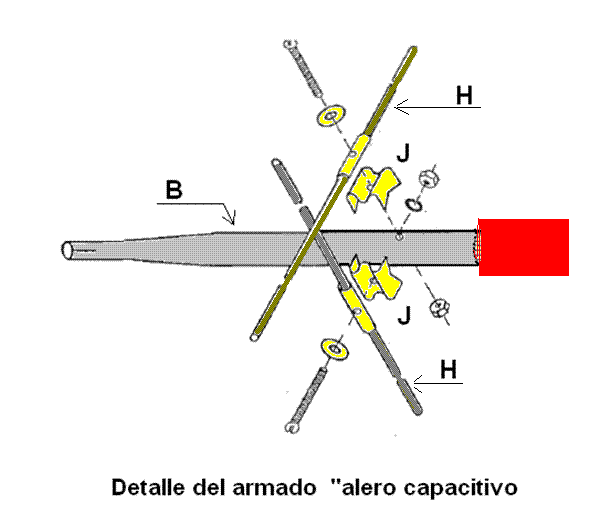

Radiales de aleros capacitivos con tubo de aluminio de ¼" diámetro x 72 cm de largo atornillados a tubo de aluminio horizontal de 2.2 mm de de diámetro.

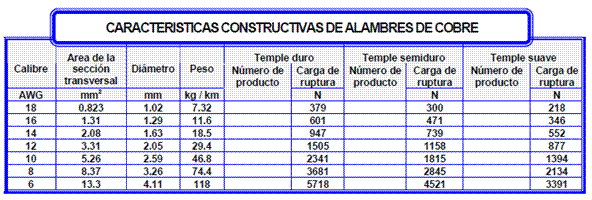

Caracteristicas de los cables de cobre para construir la bobina.

Detalle de sopote sobre mástil o torre



Diagramas de radiación obtenidos: Frecuencia, impedancia, Reactancias, R.O.E., Ganancia en Dbi, a 22.7 metros de altura en polarización horizontal

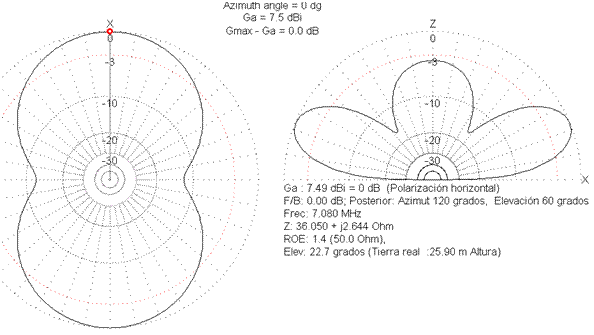

Diagrama de radiación horizontal y vertical del dipolo rotativo para 40 metroscon elementos capacitivos





Diagrama de radiación tridimencional del dipolo rotativo para 40 metros con elementos capacitivos



157 KHZ DE ANCHO DE BANDA R.O.E. 1.39 EN 7.080 MHZ.

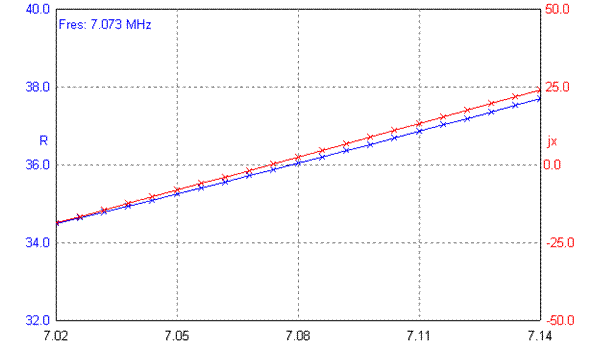

Tabla que nos muestra la resonancia de la antena en 7.073 donde cancela la reactancia inductiva XL y capacitiva XC = CERO.

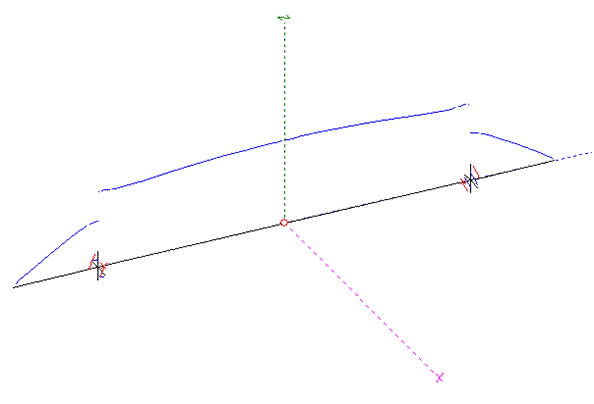

Gráfica de corrientes en la antena
