Dipolo tribanda rotativo para las bandas de 10, 15, 20 metros

en forma de " V " con 4 trampas



Como afecta el coaxial, al rendimiento de tu antena, descarga la información





El ángulo de avertura entre elementos es de 90° , o sea 45° cada brazo con respecto a la vertical















Las trampas llevan conjuntamente una bobina y un capacitor (encapsulados en material aislante ) y van conectados en paralelo en las puntas del aluminio







Tipo elemento
Bobinas

Construcción de la bobina

Capacitor de resonancia
Construcción del capacitor
Trampa 1
1.08 micro henrrios
11 espiras sobre núcleo de 2.2 cm, con alambre no.10, separación entre espiras 2.05 mm y longitud de la bobina de 4.63 cm de largo.
29.26 pico faradios

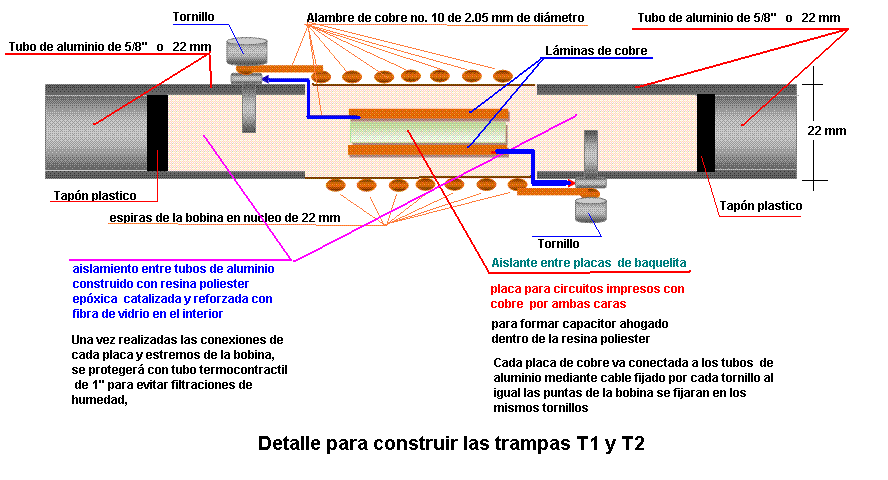

 Ver detalle 1 de construcción abajo

Trampa 2
3.00 micro henrrios
28 espiras sobre núcleo de 2.2 cm, con alambre no.10, separación entre espiras 2.05 mm y longitud de la bobina de 11.52 cm de largo.
18.79 pico faradios
 Ver detalle 2 de construcción abajo

La antena está construida con 4 trampas, 2 son del tipo T 1 y 2 son del tipo T 2

Cada trampa tiene una bobina y un condensador.

El condensador o capacitor se puede construir con una placa de las utilizadas para hacer circuitos impresos, de las que tienen cobre por las dos caras se corta la placa de acuerdo a las medidas correspondientes para optener la capacitancia requerida de acuerdo a las tablas siguientes.

Detalle 1 --------------Para 18.79 pico faradios usamos placa de 1mm se separación y de 3.94 cm largo x 1.1 cm ancho

Detalle 2-----------Para 29.27 pico faradios usamos placa de 1mm se separación y de 3.150 cm largo x 2.143 cm ancho

O también se pueden usar las medidas de la tabla no. 2 con placa de 1.5 mm de espesor



La separación y tamaño de la placa influye en la capacitancia, así como el dieléctrico, utilizado, para estas tablas estoy considerando baquelita como dielectrico. con ellas encontrarás la forma de hacer un capacitor de forma práctica.

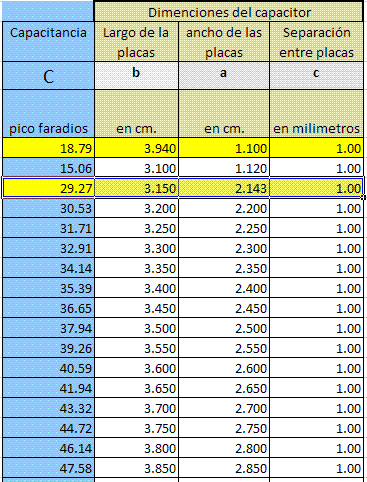

Tabla 1 de capacitancias usando baquelita de 1 mm de espesor

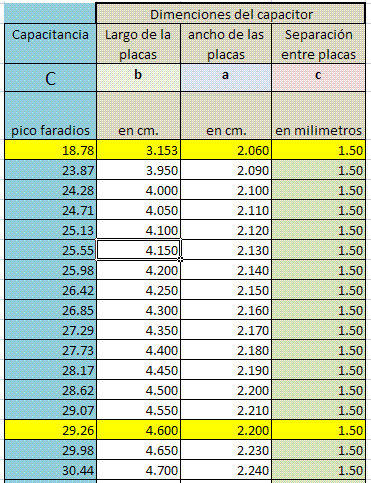

Tabla 2 de capacitancias usando baquelita de 1.5 mm de espesor



Tabla 3 de capacitancias usando baquelita de 2 mm de espesor





Agradecimiento a Javier Fitera Paz, EA1HBX por las fotos de como construir un capacitor, pueden ver las fotos en su sitio web. espero algún día recopensarle esa gran aportación.



Este capacitor puede ir oculto dentro del interior de la bobina para ocultarlo.

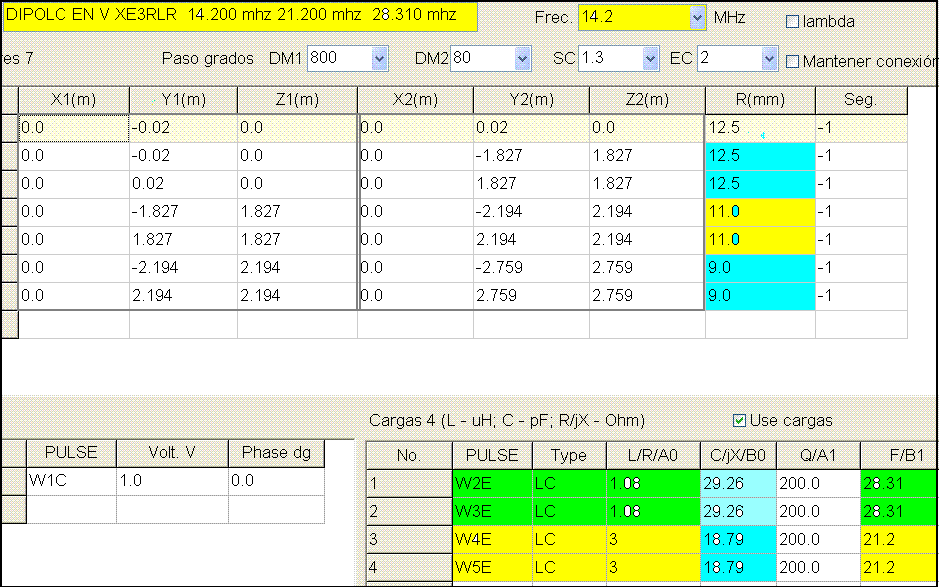

Pantalla de captura y coordenadas de cálculo de antena tribanda dipolo rotativo en forma de "V", tribanda con 4 trampas



Frecuencias de resonancia de la antena, resistencias de radiación, R.O.E., ganancia en dBi , ángulo de elevación, altura sobre el suelo 9 metros







Antena tribanda dipolo rotativo en forma de "V" con 4 trampas, alimentado con coaxial RG 8 al centro

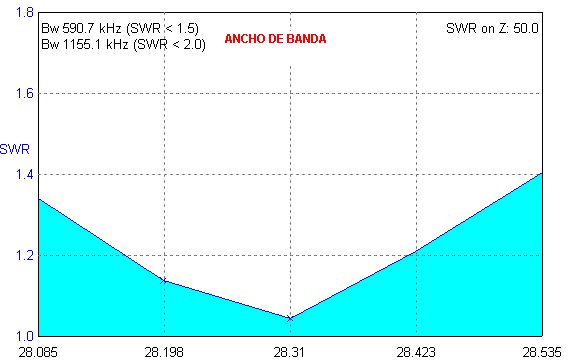

Curva de ancho de banda y S.W.R. de antena tribanda dipolo rotativo en forma de "V", en la banda de 10 metros.







Diagrama de corrientes máximas en el punto de alimentación antena tribanda dipolo rotativo en forma de "V", en la banda de 10 metros

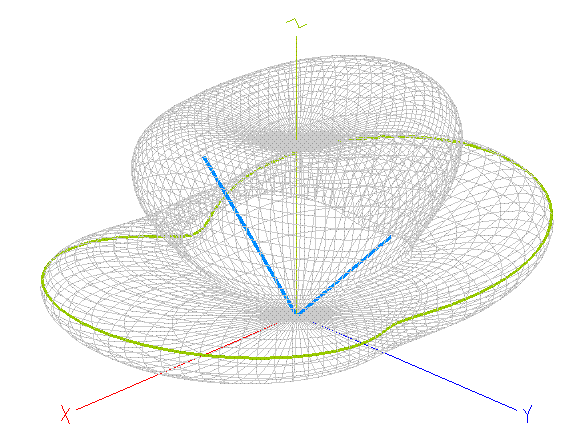

Diagrama de radiación antena tribanda dipolo rotativo en forma de "V", en la banda de 20 metros en tercera dimención







Diagrama de radiación antena tribanda dipolo rotativo en forma de "V", en la banda de 10 metros en tercera dimención

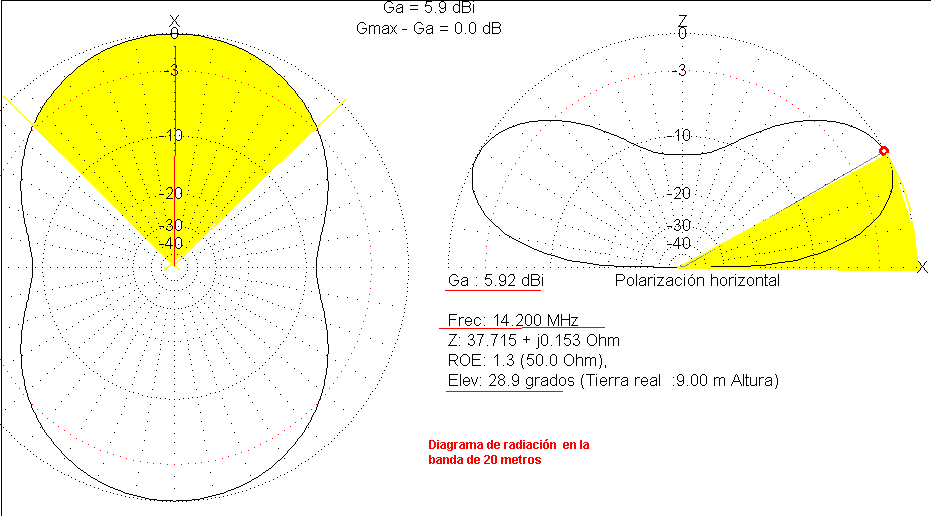

Diagrama de radiación antena tribanda dipolo rotativo en forma de "V", en la banda de 20 metros

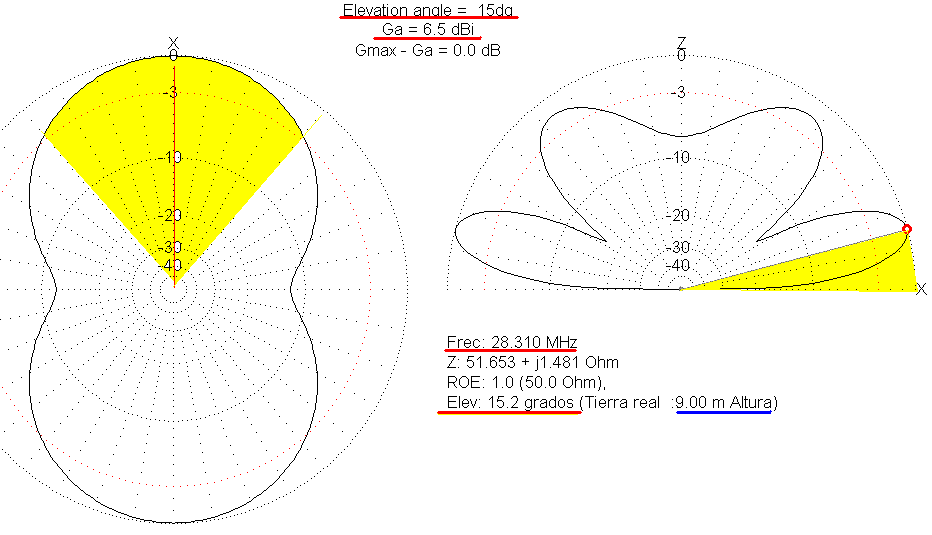

Diagrama de radiación antena tribanda dipolo rotativo en forma de "V", en la banda de 10 metros







Comportamiento de Resistencia de radiación y reactancias en banda de 10 metros









Detalles de configuración de la antena tribanda dipolo rotativo en forma de "V", en la banda de 10 15 y 20 metros





Balun 1:1 por CE4WJK

Material necesario.

1,50 Mts. de alambre de cu esmaltado de 2mm. de diámetro.

1 base de conector de coaxial SO-239.

3 pernos “jota” con doble tuerca (redondear la punta)

4 terminales del N°3.

1 barra de ferrita de 10 a 12 mm. x 65 mm. de largo.

2 tapas de tuvería de PVC de 40mm.

1 trozo de PVC de 40mm. de diám. x 120 mm. de largo.

2 pernos de bronce c/tuerca y golilla 5×30 mm.

4 tornillos remaches pop..para sujetar el conector

1 tubo adhesivo especial tuberías de PVC.

Construcción balun 1:1.

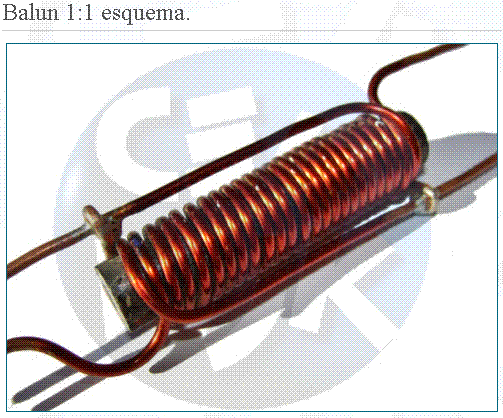

Bién estirados y paralelo los 3 alambres, los enrollaremos sobre la barra de ferrita o sobre un tubo mas firme de igual diámetro, devanando 8 vueltas, el bobinado quedará con 3 puntas en cada extremo, que señalaremos según el dibujo de la figura N°1. Los extremoa A y B se conectarán mediante soldadura con los terminales y se fijarán con los tornillos de bronce. El extremo C, a la masa de la base del conctor coaxil, y el D, al contacto central de dicha base mediante soldadura. Conviene que la barra de ferrita quede bién apretada dentro del bobinado para que no se caiga, pudiendo cementarla con unas gotitas de Araldite u otro pegamento. Ahora prepararemos la caja o envoltura que proteja el bobinado de la intemperie. En una de las tapas de PVC haremos 3 perforaciones de 3,5 mm. de diám. – 1 perforación arriba en el centro y 2 en los lados diametralmente opuestas – para colocar los pernos “j”. En la otra tapa haremos la perforación necesaria en su base para colocar la hembra del conector SO-239. Como la base de la tapa tiene un grosor de 8 mm.



Balun 1:1 por CE4WJK



Balun 1:1 por CE4WJK protección contra interperie

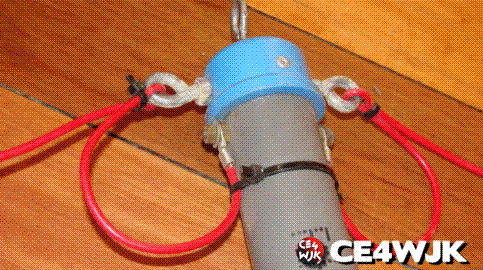

Balun 1:1 por CE4WJK listo para usarlo en una antena V invertida
