ANTENA 4LY6M

Antena yagui 4 elementos para experimentación en 50.110 Mhz, banda de 6 mts.





MODELO 064YRLR

Elemento

Dimensiones Separación

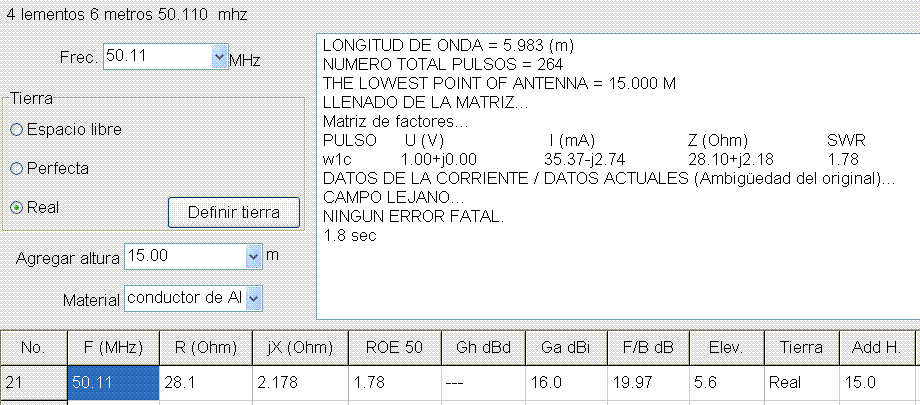

Frecuencias Mhz. 50.110 mhz. Boom

5.00 m x 3.8cm x 5 cm.

VSWR 1.2 a 1 Reflector 2.93 m  x 3/8" diám.
Forward Gain dBi. 16.0 dBi Elemento excitado 2.88 m  x 3/8" diám.
1.905 m
Front to back  dB 19.97dB Director 1 2.80 m. x 3/8" diám.
 1.198 m
Acoplamiento por Gamma Match Director 2 2.74 m. x 3/8" diám.
1.871 m
Longitud del Gamma 41 cm Impedancia 28.11 ohms Balum 1:2 para acoplamiento
Distancia al shunt 31 cm Angulo radiación 5.4 °
Material usado Aluminio Natural Power rating, 1000watts



Diseño de Gamma para

Antenas direccionales

Software  .xls

Aquì Bajas el archivo para diseño del gamma match






















ANTENA 3LY6M

Antena yagui 3 elementos para experimentación en 52 Mhz, banda de 6 mts.

Construyela y disfruta tus Dx .

Detalles de construcción



Tabla de medidas de la antena y caracteristicas técnicas

MODELO 063YRLR

Elemento

Dimensiones Separación
Frecuencias Mhz. 52 mhz. Boom

2.10 m x 3.8cm x 5 cm.

VSWR 1.2 a 1 Reflector 2.84 m  x 3/8" diám.

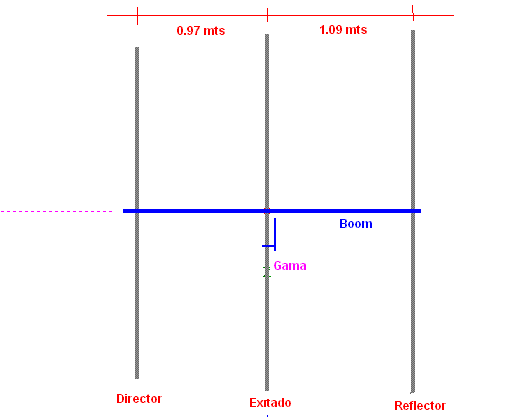

1.09 m
Forward Gain dBi. 13.97 dBi Elemento excitado 2.73 m  x 3/8" diám.

Front to back  dB 22.67 dB Director 1 2.55 m. x 3/8" diám.
 0.97 m
Acoplamiento por Gamma Match Elevacion antena 15 mts
Longitud del Gamma 41 cm Impedancia 28.11 ohms Balum 1:2 para acoplamiento
Distancia al shunt 31 cm Angulo radiación 5.4 °
Material usado Aluminio Natural Power rating, 1000watts

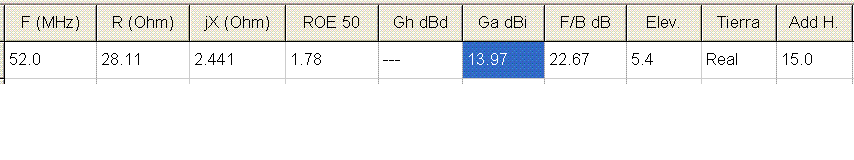

Caracteristicas de la antena cuando es puesta a 15 mts de altura



Ganancia = 2.15 Db radiador isotrópico + 8.22 Db ganancia en espacio libre + 3.6 Db de ganancia por altura a 15 mts = 13.97 Dbi

13.97 Dbi - 2.15 = 11.82 Db









Ahora bien antes de usarla asegurate de ajustar la abrazadera que une el elemento excitado con el gamma mach, para ponerla a un mínimo de R.O.E.  (Relaciòn de Ondas estacionarias ) de acuerdo a la frecuencia en 10mts. que quieras usar.

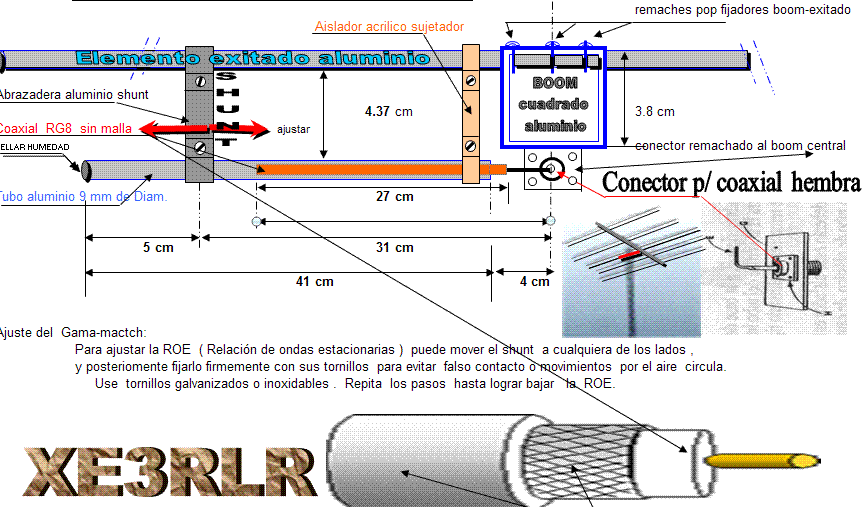

El gamma match: Se fabricará con un tubo de aluminio de 1/2"  y dentro del miso se introducirá un pedazo de coaxial RG8., al cual se le eliminará el forro y la malla quedando únicamente el forro que protege al cable del centro para producir un aislamiento entre el tubo de aluminio y el cable que va soldado al conector previamente fijado en el boom de la antena direccional , cerca del elemento excitado respetando las longitudes y detalles que a continuación menciono para ajustar la ROE (relación de ondas estacionarias).









Diseño de Gamma para

Antenas direccionales

Software  .xls

Aquì Bajas el archivo para diseño del gamma match







Tabla de ganancia de antenas comunes
TIPO DE ANTENA
DECIBELIOS DE GANANCIA
SOBRE UN DIPOLO DE  1/2 ONDA       dB
DECIBELIOS DE GANANCIA SOBRE UN RADIADOR ISOTRÓPICO     dBi
Radiador Isotrópico
- 2.1
 0.0
Ground Plane  1/4 de onda
 0.3
 1.8
Dipolo de  1/2 onda
 0.0
 2.1
Vertical  5/8 de onda
 1.2
 3.3
Cuadra  un elemento (Loop)
 2.0
 4.1
Yagui 2 elementos
 5.0
 7.1
Yagui 3 elementos
 8.0
10.1
Yagui 4 elementos
10.0
12.1
Cuadra 2 elementos
 7.0
 9.1
Cuadra 3 elementos
10.0
12.1
Yagui 5 elementos
12.0
14.1
