ANTENA 4LY10M

Antena yagui 4 elementos para 28.4Mhz, banda de 10 mts.

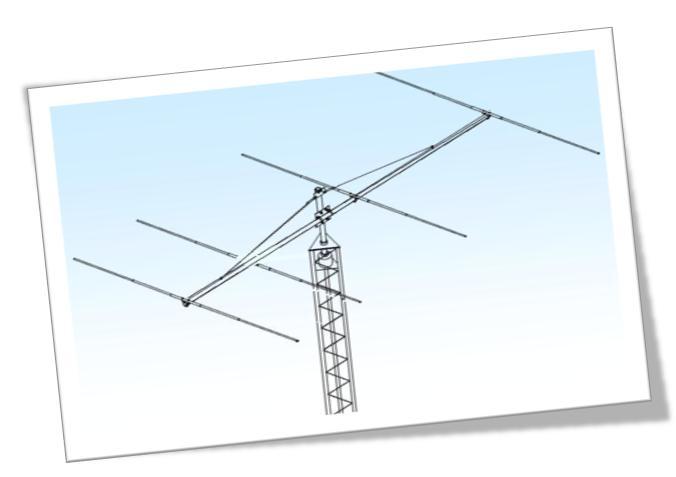

Antena yagui 4 elementos para la banda de 10 metros

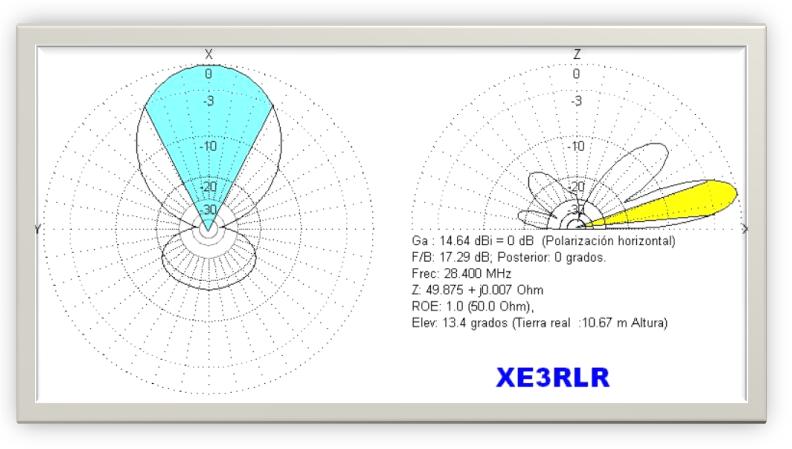

Diagrama del campo de radiaciòn de la antena en tercera dimenciòn.





Especificaciones de la antena.



Modelo de la antena 4LY10M yagui 4 elementos. Polarizaciòn horizontal.
Banda 10 metros Elevaciòn àmgulo de radiaciòn. 13.4 grados plano vertical.
Frecuencia de resonancia 28.400 mhz. Ancho de haz de radiaciòn. 58 grados plano horizontal.
Impedancia 50 ohms. Potencia màx. 2.800 kw.
Reactancia 0.007 ohms. Ancho banda < a 1.5. 1 411. khz.
R.O.E. 1.0 Ancho banda < a 2.0. 2 772 khz.
Ganancia en dBi 14.64 dBi @ 10.67 mts altura. Ganancia espacio libre. 9.46 dBi.
Altura de la antena 10.67 mts. Ganancia espacio libre . 7.31 dB.
Frente/ Espalda 17.29 dB. Ganancia tierra perfecta. 15.19 dBi a 10.67 mts altura.



Gràfica relaciòn de ondas estacionarias contra frecuencia.



Resultados del càlculo de la antena considerando una altura de 10.67 metros como parametro comparativo.



Ancho del haz de radiaciòn horizontal y elevaciòn vertical del àngulo de radiaciòn



Detalles de construcción

Medidas de los elementos de la antena

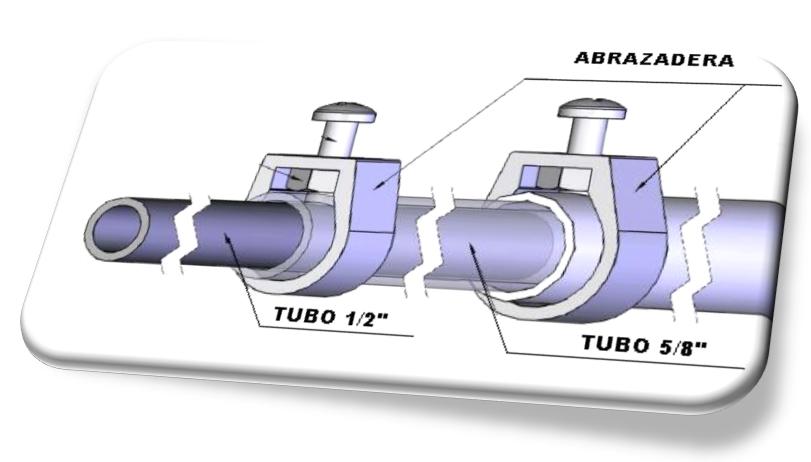

Elemento de la antena
Largo mts.
Diàmetro pulgadas
Material
Boom
5.97 mts
2"
Aluminio
Secciòn "A"
1.20 mts
3/4"
Aluminio
Secciòn "B"
1.00 mts

5/8"
Aluminio
Secciòn "C"
0.60 mts
3/4"
Aluminio
Secciòn "D"
1.207 mts
1/2"
Aluminio
Secciòn "E"
1.003 mts
1/2"
Aluminio
Secciòn "F"
0.869 mts
1/2"
Aluminio
Secciòn "G"
0.821 mts
1/2"
Aluminio

Nota importante: Respetar los diàmetros y longitudes de los segmentos para evitar modificar las propiedades de la antena.

Tapones de 1/2" al final de los elementos, recuerde hacer unas perforaciones en cada tubo, para drenar el agua de los elementos.



Fijaciòn del elemento exitado

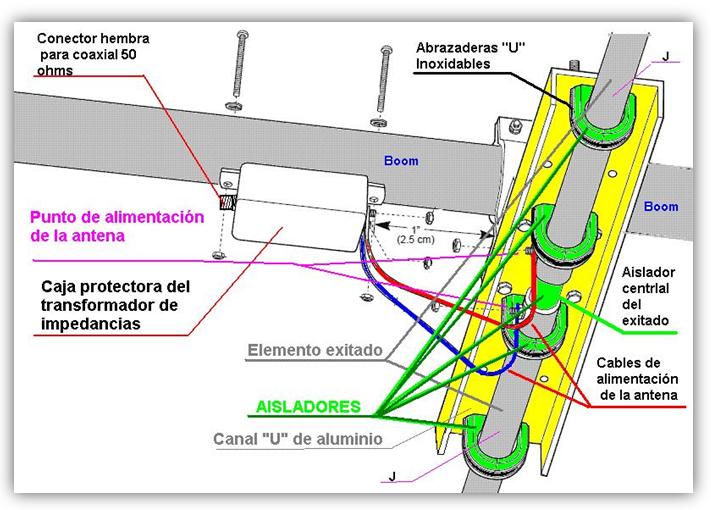

Abrazaderas y aisladores en el elemento exitado y caja de alojamiento de balun

debe alimentarse con un transformador de impedancias balun 1 : 1 para pasar de 50 ohms a 50 ohms

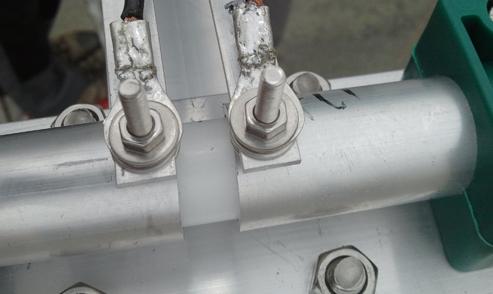

Conexiòn en el elemento exitado

Soporte de la antena en el màstil

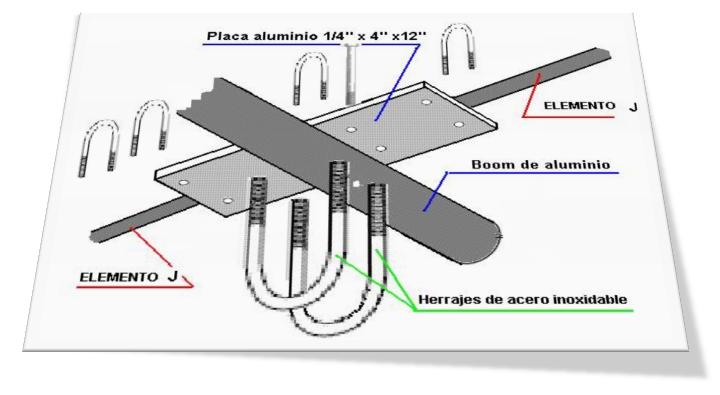

Detalle de soporte del elemento reflector, director 1 y director 2

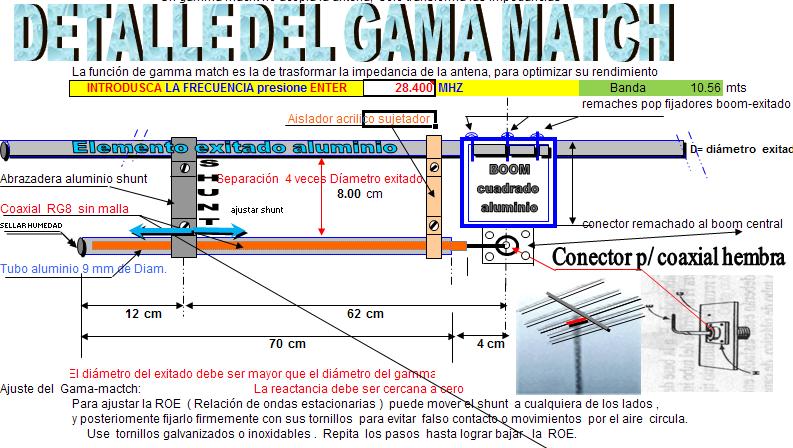

Adaptación por Gamma match

Si optamos por este tipo de acoplamiento el elemento exítado serà de una sola pieza, presentandocontinuidad con el boom

Click para descargar programa de gamma match gratis
