LA TECOLOTITA

Boletín Oficial


AÑO 14 NÚM. 98 Febrero de 2003


EDITORIAL

Los Radio aficionados nos caracterizamos por reunirnos en grupos afines a nuestros intereses dentro del "hobby". Por ejemplo: los que les gusta la radio experimentación con equipos, diagmos transmisores en h.f., los que nos gusta experimentar con sistemas de antenas, los que les gusta las diferentes modalidades de vhf y uhf.

Además de nuestras reuniones periódicas en el Club al cual pertenecemos, es muy común ver cómo buscamos un buen pretexto para reunirnos. Un buen motivo es para invitar a los colegas a un Antenna Party (Fiesta de Antenas),

El anfitrión, en este caso el que va a instalar un sistema de antenas, procura tener todo lo necesario, no solamente para que los invitados, "ayudantes", se sientan cómodos, por ejemplo: una buerna dotación de refrigerios y de algunos antojitos adecuados para la ocasión.

Los antenna party son en nuestro medio de la radio afición una buena ocasión para que los colegas menos experimentados aprendan de los que saben más. En una tradición que entre radio aficionados la ayuda que podamos prestar a otros sea altruista. Esta tradición se ha ido perdiendo, quizá debido a la situación económica, que nos impide ese altruismo. Está claro que cuando contratamos a un técnico para que haga el trabajo peligroso, por ejemplo: subir a la torre y colocar las antenas, debemos de cubrir sus honorarios. Pero casi siempre en etas fiestas de antenas hay alguien con las habilidades para hacerlo en forma amistosa y sin cargo.

Nuestros amigos invitados se convierten en "ayudantes", muchas veces son simples observadores y otras son valiosos con sus consejos técnicos sobre el trabajo que se está desarrollando.

Así que, los invito a seguir con esta tradición que además de útil es una forma de relaciones públicas. La radio afición tenemos que seguirla fortaleciendo y esta es una buena forma de hacerlo.

73 y DX

Adolfo Romero

XE1RM
[email protected]


La Página Web del CRAJ, A.C. tiene las Secciones Ayuda a Radio Aficionados y Mercado de Radios, Enlaces Importantes y mucho más, los invitamos cordialmente a visitarla en: www.qsl.net/xe1rm

ARTÍCULO TÉCNICO

Antenas fijas para satélites de órbita baja y dos buenos métodos de adaptación de impedancia. (2)

Las antenas Moxon:
Otro diseño interesante de antena es el de tipo Moxon, ésta posee una diferencia importante con la Turnstile en cuanto a la forma de su lóbulo de radiación, genéricamente, podemos aceptar que para ángulos de elevación entre 90º y 70º, la Turnstile supera a la Moxon, entre 70º y 40º andan parejas y de 40º para abajo la Moxon supera en mucho a la Turnstile.

Esquema Moxon--Comparación de Lóbulos de W6NRL
Por lo expuesto es de esperar que la Moxon provea una cobertura mas larga de cada pasada, pues, posee menor ganancia en el momento más favorable (satélite alto y cercano) y mejor ganancia en el momento más desfavorable (satélite bajo y lejano), la única duda se plantea al momento de considerar que pasará con las señales o ruidos provenientes de la Tierra, éstos también estarán comprendidos dentro de la figura con buena ganancia, por lo que sería lógico colocar estas antenas bien bajas para minimizar este inconveniente.

Par de Moxons de W6RNL
En lo referente a la polarización de esta antena vale lo dicho para la Turnstile, pues, la polarización circular se obtiene de idéntica manera.
La adaptación de impedancias es también similar:
Si asumimos que la impedancia de cada “cuadro”, o elemento, es próxima a 50 ohms, deducimos que la línea de desfasaje deberá ser un trozo de 90º eléctricos de coaxil de 50 ohms, que al estar en paralelo con el otro “cuadro” en el punto de alimentación provocará que la impedancia del conjunto sea de 25 ohms.

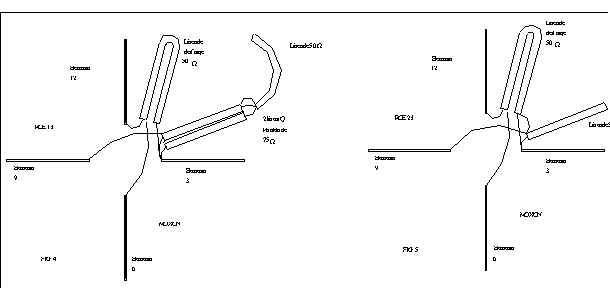

Formas posibles de conexionado:


(Continuará)

BIBLIOGRAFIA VHF / UHF Manual RSGB QST Vol. Nº 8 (agosto de 2001), Art. por. L. B. Cebik, W4RNL ARRL Antenna Book 18th edition

Este es un artículo escrito por LU8DO Pablo D. Polti, (ex LW8DPZ)

[email protected]
