-- Le Gonio Montréal Doppler3V2 --
Mise à jour le 23 mars 08

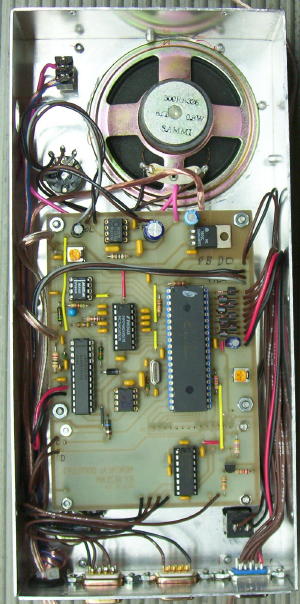

           Front panel                  Doppler inside

                             LA FACE AVANT                                                                  L'INTÉRIEUR

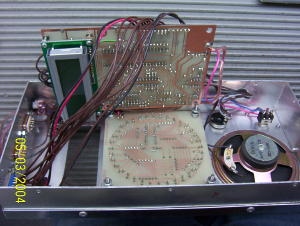

    inside open                           board

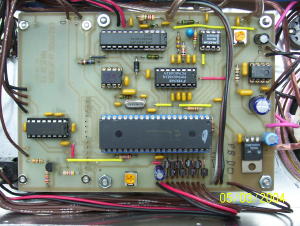

       LES 2 PLAQUETTES SONT DOS À DOS                                             LA PLAQUETTE PRINCIPALE

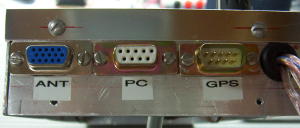

Connectors

                     LES PRISES

PLUS DE PHOTOS D'UTILISATEURS...

PHOTOS DU CLUB VE2UMS :
http://www.ve2ums.ca/chasse/Serge/Atelier/Projets/Doppler/liens.htm

Ses caractéristiques
-   Affichage à 36 LEDs, lorsque la DEL centrale est verte = la direction est bonne, lorsqu'elle est  rouge = pas de signal,  la direction est figée à la dernière bonne direction.
-   Utilise 3 PICs, un PIC16F628A pour l'affichage, un PIC18F4520  pour le circuit principal et un PIC12F675 comme diviseur de fréquence.
-   2 Filtres audio, un Max 267, à mon opinion, le meilleur filtre passe bande simple à utiliser, il est suivi par le filtre original Roanooke pour une bande passante totale de très étroite (+/- 0.5Hz).
-   Le logiciel d'intégration et de détection de phase du DopplerII.
-   Un LM386 comme ampli audio indépendant du gonio.
-   Une sélection plus simple des menus, tourner un bouton pour choisir et appuyer sur un interrupteur activer.
-   Peut être utilisé avec 4 antennes commutées vers +V ou -V ou en différentiel ainsi que 8 antennes +/-.
-   Pousser sur l'interrupteur envoie la direction vers APRS.  Le protocole est:  <CR><LF>%359/Q<CR><LF>. Q (0<8) est la qualitée du signal prise juste avant l'extraction de la phase.
-   L'information du GPS passe au travers du doppler, elle est interrompue lorsque la direction est envoyée à un PC.
-  Processeur principal plus rapide, PIC18F4520.    ***** Nouveau ****  juin 06
Les menus
  0- Fonctionnement normal ;
      La première ligne affiche: le FACTEUR DE QUALITÉ (amplitude du signal à la sortie de l'intégrateur), la DIRECTION en degré et
         le nombre de  retours  qui sont accumulés.
      La deuxième ligne affiche: Un bargraph du signal présent à la sortie du premier filtre du gonio ou le signal du S-Mètre de votre radio.
      Le bouton poussoir alterne entre l'intégration et aucune intégration.
      Si seulement APRS est utilisé, ce menu peut être enlevé en  enlevant le cavalier (H1).

  1- Fonctionnement normal ;
      La première ligne affiche: le FACTEUR DE QUALITÉ (amplitude du signal à la sortie de l'intégrateur), la DIRECTION en degré et
         le nombre de  retours  qui sont accumulés.
       La deuxième ligne affiche: Un bargraph du signal présent à la sortie du premier filtre du gonio ou le signal du S-Mètre de votre radio.
       Le bouton poussoir démarre une seule transmission de la direction vers un PC et APRS.

  2- Réduction de l'intégration.
  3- Augmentation de l'intégration.
  4- Calibration automatique vers le devant de l'automobile.
  5- Réduction manuelle de la calibration.
  6- Augmentation manuelle de la calibration.
  7- Sélection du facteur de qualité minimum (0<8), la direction est affichée pour cette valeur et plus. Si la qualité est moindre, l'affichage
        gèle à la dernière bonne direction.
  8- Commuteteur de la brillance de l'affichage DEL,  BRIGHT / DIM  ***** Nouveau ****  juin 06
  9- Menu futur.
10- Sélection du baud rate pour la TX vers le PC, 2400, 4800, 9600, 19200.
11- Choix d'un S-Mètre ou le niveau de sortie du filtre MAX267 pour le bargraph.
12- Choix de 3 réglages (setup)  pour différents récepteurs et/ou installations.  ***** Nouveau ****  juin 06
13- Sélection de la rotation des antennes, CW ou CCW.
14- Choix des antennes, 4 +,- et 4 différentiels ou de 8 antennes + ou -.
15- Choix de l'antenne en essai. (chaque antenne peut être activée individuellement)

Texte de construction et d'installation  -- AVERTISSEMENT --  N'installez pas C64 car il cause des oscillations et n'est pas requis.

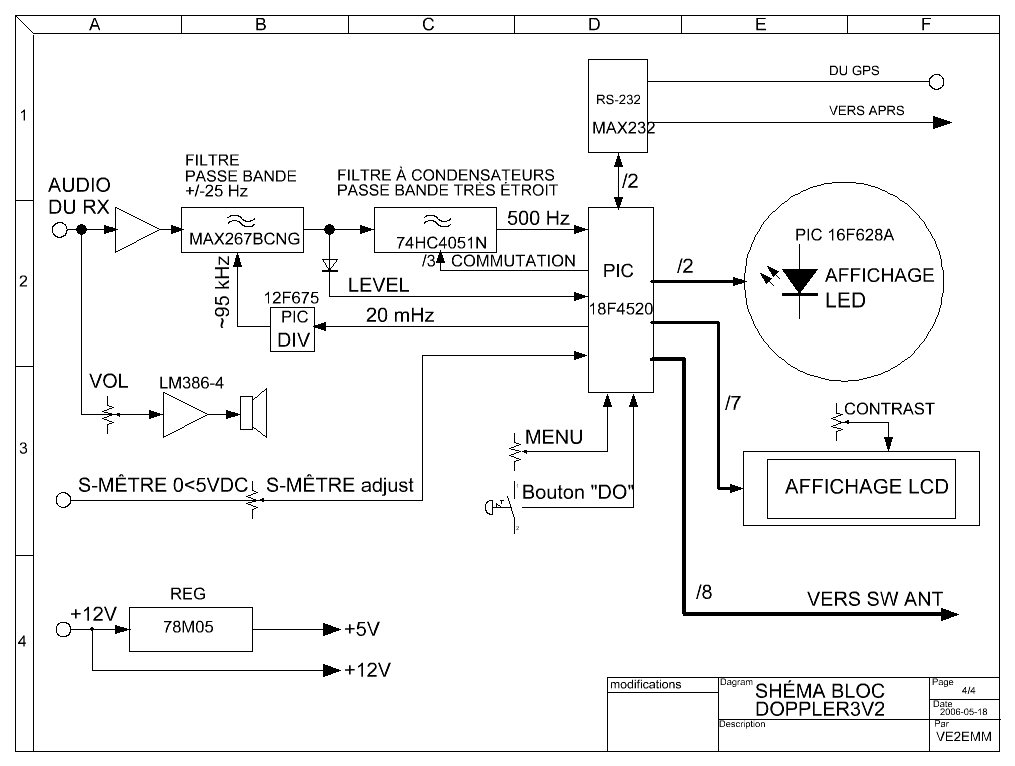

Diagramme bloc

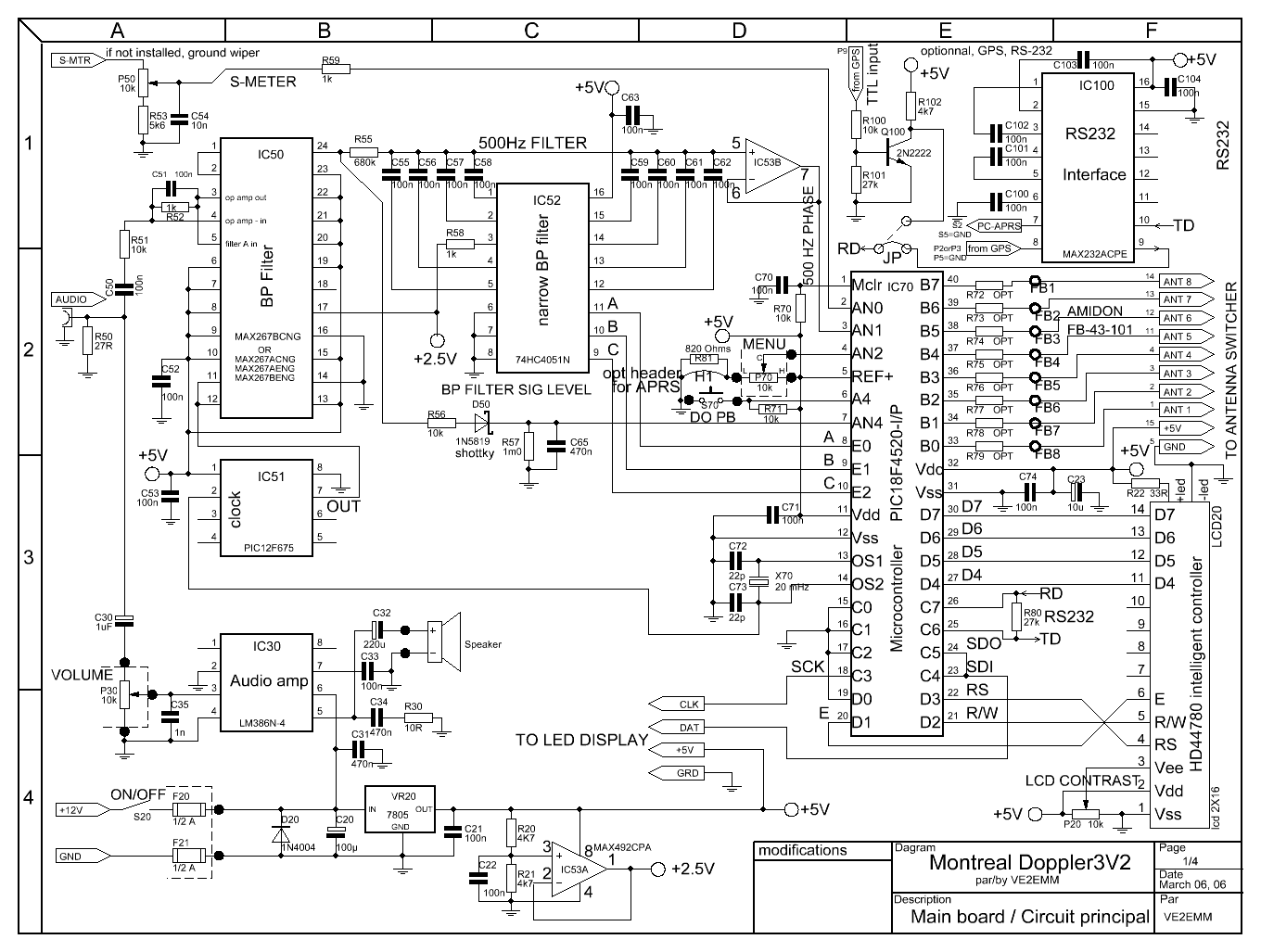

Shéma principal

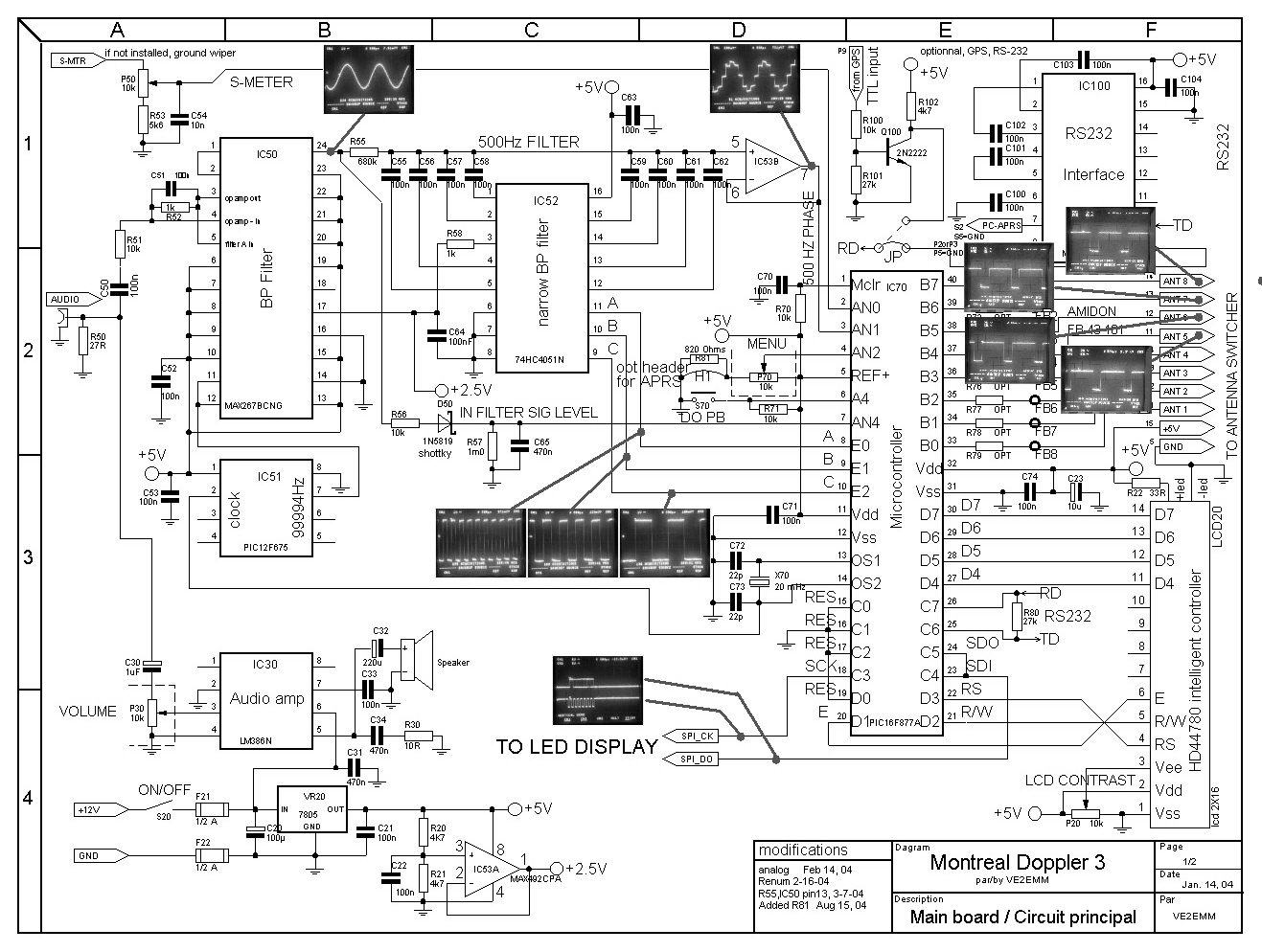

Schéma avec les formes d'ondes pour dépanner le Doppler

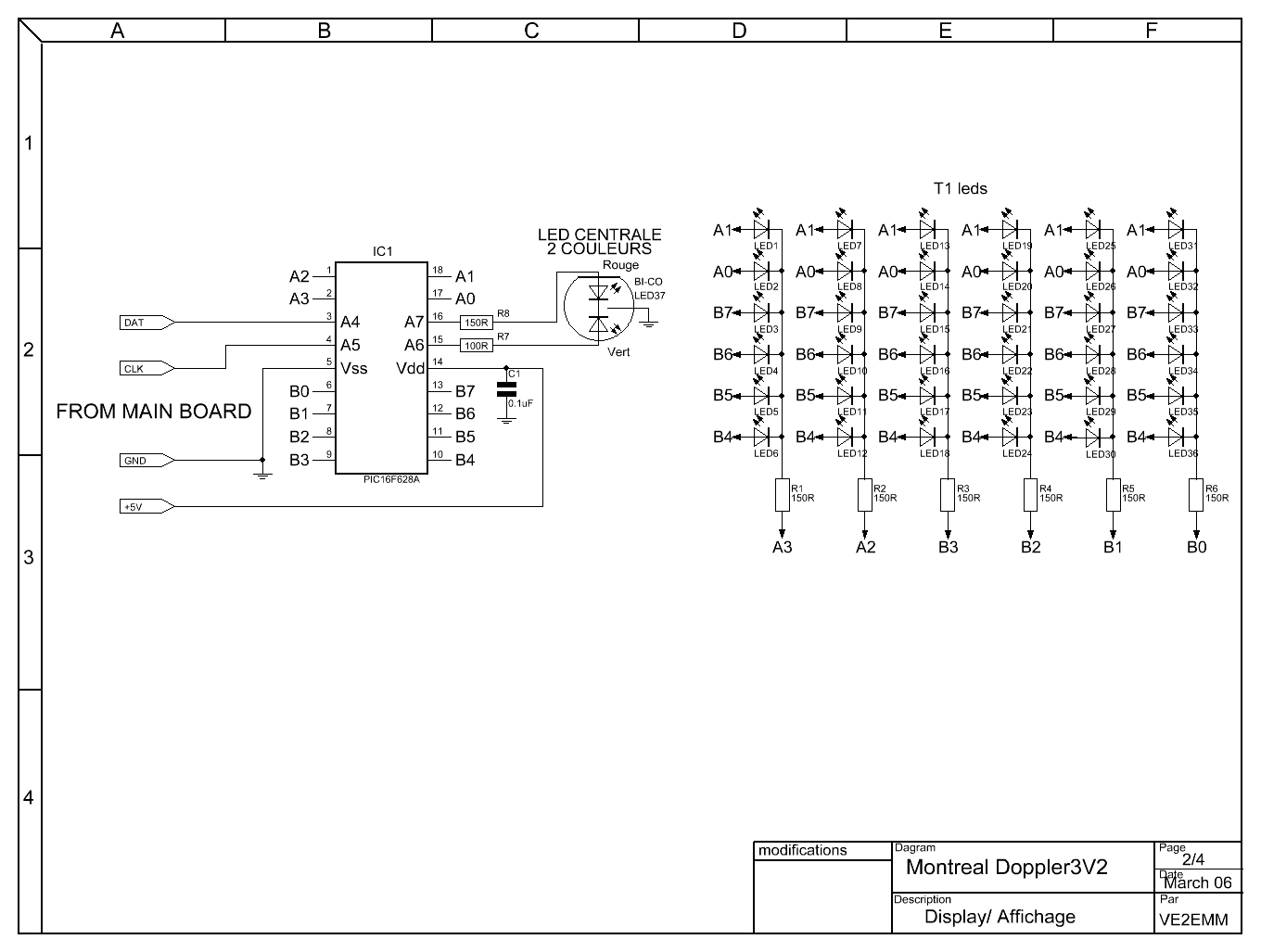

Shéma de l'affichage LED

Liste des composants. Doppler 3V2

Liste des composants. Doppler 3

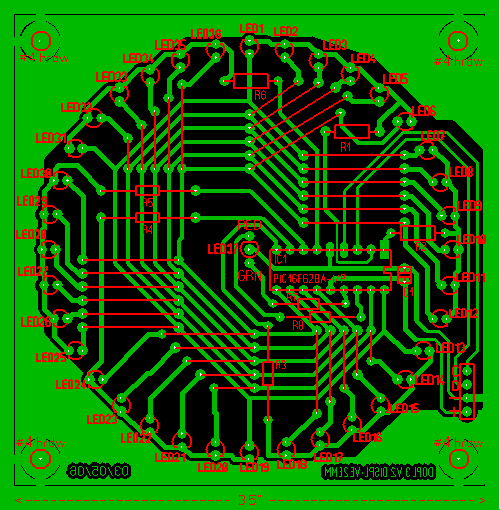

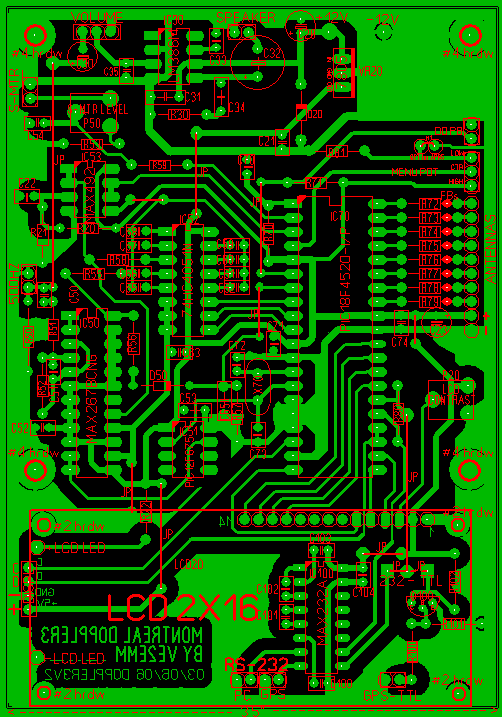

   display pcb       main pcb
                                         Display board                                                                                      Main board

   Vous trouverez ici le logiciel pour voir/imprimer les schémas du doppler3V2 incluant le switcher.
   Vous trouverez ici le logiciel pour voir/imprimer les PCBs du doppler3V2 incluant le switcher
    Ces logiciels sont auto-suffisants et ne laisseront pas de traces dans votre PC.

   Les PCBs et les PICs sont vendus par Fred KF9GX chez Far Circuits.
    Je peux programmer vos PICs. Le programme source ainsi que le code objet est aussi disponible gratuitement,
    pour utilisation radio amateur seulement, écrivez à  VE2EMM.

Puis-je suggérer l'utilisation du "wide band antenna system" de Joe Moell K0OV pour ce doppler. On le trouve sur le site web homing In.

SUGGESTIONS
    Veillez m'envoyer vos suggestions, elles seront appréciées.
    Merci & 73, Jacques VE2EMM

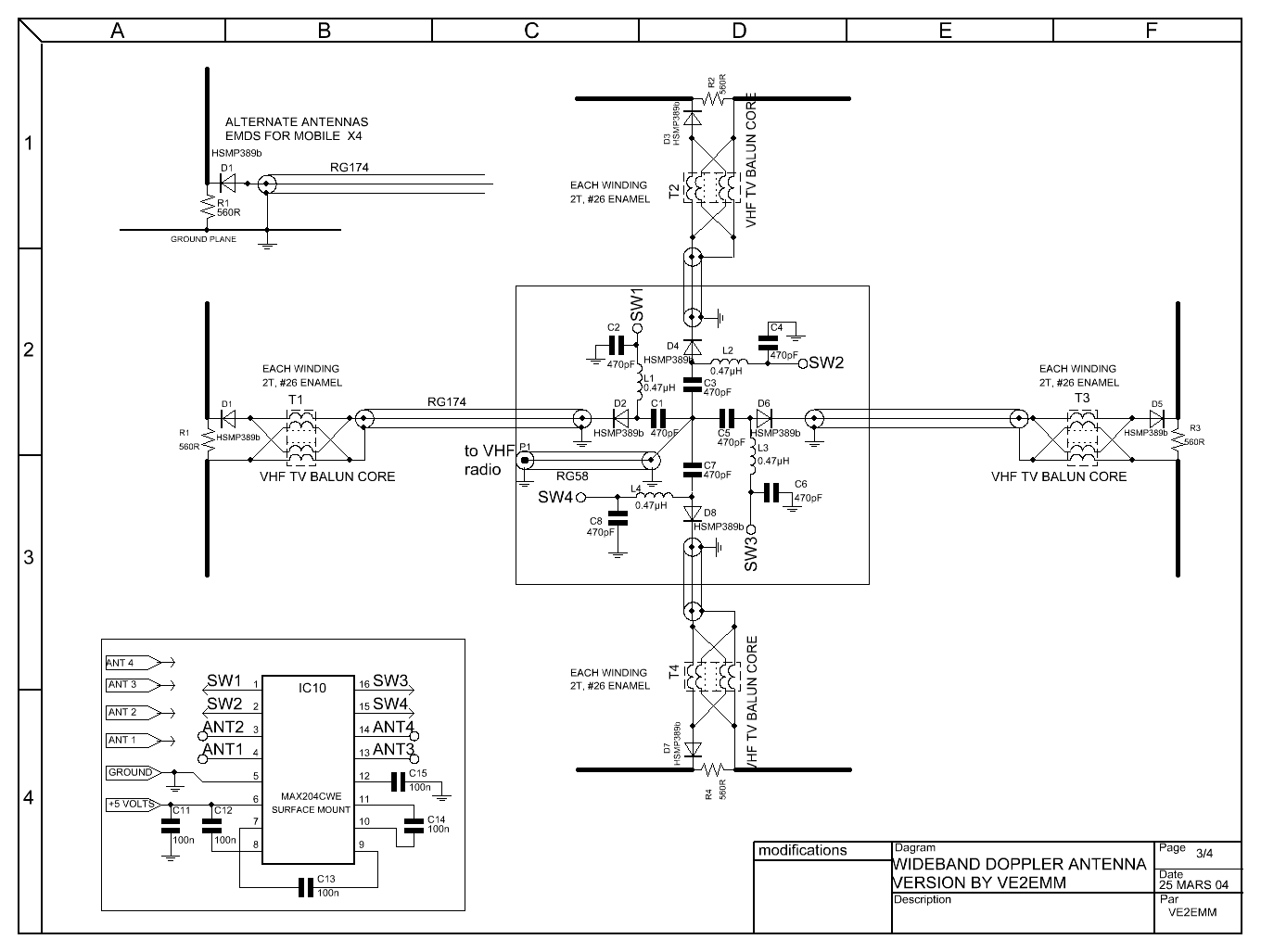

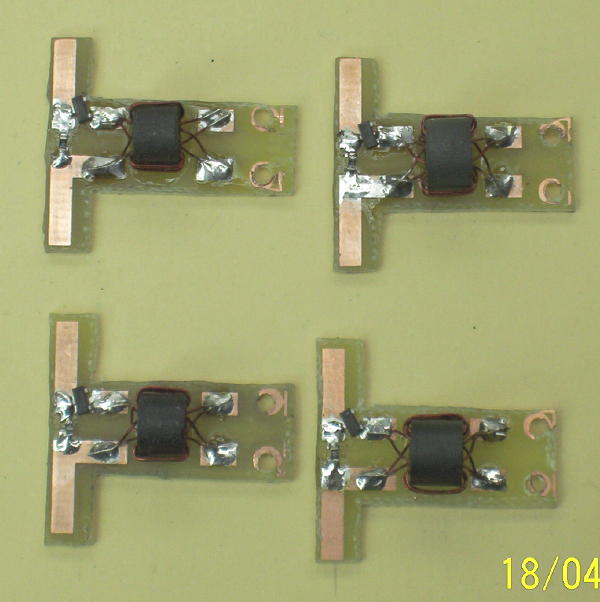

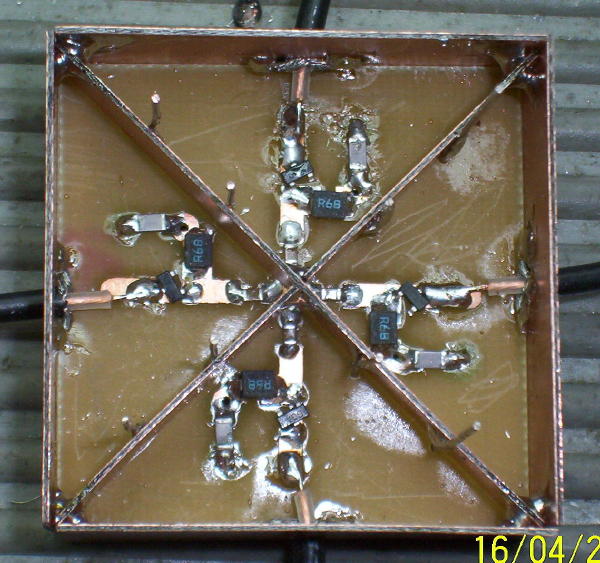

Voiçi mon nouveau prototype de  switcher d'antenne non testé, une variation du wideband switcher de Joe Moell K0OV.
Vue du centre,  vue des bouts aux antennes

Petits caractères:
 Tout le matériel sur cette page est donné tel quel, ainsi j'accepte aucune responsabilité pour son usage. Tout de même, je dois mentionner que j'ai fait tout mon
possible pour que ce soit sans erreur.
