AraBirimler
(Interfaces)EchoLink in Link yada Röle ile kullan
ımında, Bilgisayar ile Transceiver arasında hem ses kartı hem de otomatik PTT işlevi için ufak donanımlar gerekmektedir.Bu donanımlar, EchoLink in User Mode (Bilgisayar Oparetörü çalışma) kullanımında gereksizdir..!
Bunlardan ilki, Bilgisayarınız COM portu ile Telsizin PTT referans ucu arasında yapılan devredir. Tüm telsiz ve PC yapıları için aynı olmakla birlikte, bazı telsizlerin PTT işlevini Mikrofon Empedansına göre yapmasından dolayı devreye bir direnç eklenmektedir. Genel devre aşağıdaki gibidir.
Sonraki aşamada , ses kartı girişleri ile telsiz audio giriş ve çıkışlarının bağlanmasıdır. Aşağıda yer alan devre (lerde) bu bağlantılar gösterilmiştir. Bazı elektriksel nüanslar için aralara pasif elektronik elemanlar bağlanmıştır.
(Şemada sadece genel hatları ile belirtilen PTT Arabirim Devresi üstteki devredir.)Not !
Telsiz cihazından gelen ses bilgisayarın Mikrofon veya Line In girişine bağlanabilir. Sadece yapılacak ses ayarı değişmektedir.Mobil ve Sabit Telsizlerin Ses Kartına Bağlanması

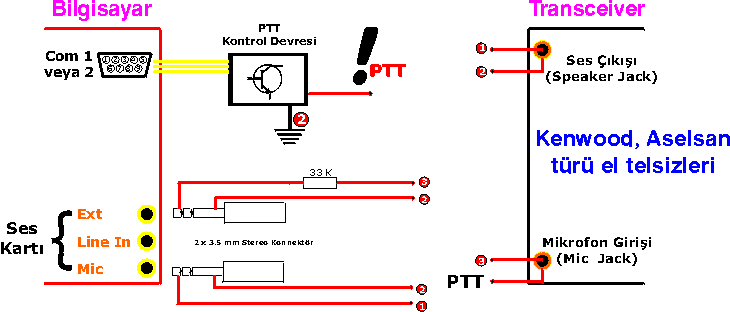

Şase TX' li El Telsizlerin Ses Kartına Bağlanması

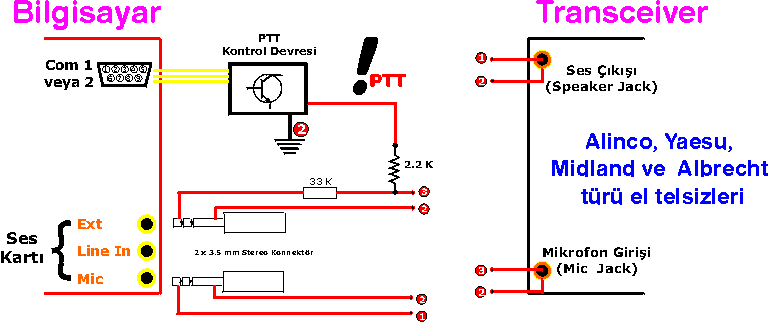

Mikrofon Direncine göre TX'li El Telsizlerin Ses Kartına Bağlanması

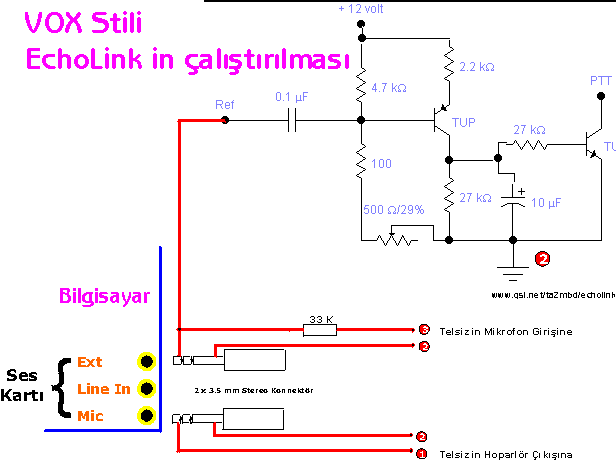

Com portum bozuk cihazımda Vox Yok diyenlere
