25W UHF (436Mhz) ATV πομποδέκτης.

Το κατασκεύασα το 1999 μετά από ατελείωτες ώρες δοκιμών και πειραματισμών. Βγάζει στην έξοδο 25W PEP και η σχεδίαση του είναι καθαρά επαγγελματική. Σε αντίθεση με τις ανά τον κόσμο σχεδιάσεις όπου διαμορφώνεται η έξοδος του πομπού έχοντας έτσι και τις δύο πλευρικές, οπότε και διπλάσιο εύρος εκπομπής, εγώ σχεδίασα και κατασκεύασα αυτόν τον πομποδέκτη έχοντας κατά νου τα πρότυπα των επαγγελματικών σταθμών τηλεόρασης. Έχει τοπικό ταλαντωτή με PLL, ενδιάμεση συχνότητα 38.9Mhz με κεραμικό φίλτρο διέλευσης ζ,ωνης, φίλτρα αρμονικών και όλα τα στάδια ενίσχυσης σε τάξη Α. Δυστυχώς όμως δεν έχω τα σχέδια για να τα δημοσιοποιήσω. Τα περισσότερα ήταν σε πρόχειρα χαρτιά και οι πλακέτες πέρασαν από πολλές μετατροπές μέχρι να δουλέψουν όπως ήθελα. Ήταν η χρονιά πού πρωτοξεκινήσαμε τις εκπομπές της ερασιτεχνικής τηλεόρασης στην Πάτρα. Ο sv3dvk (Γιώργος), o sv3dvo (Μανώλης), o sv3cym (Γιάννης), o sv3aqo (Χάρης) κι εγώ είμασταν οι πρωτεργάτες αυτής της διαμόρφωσης.

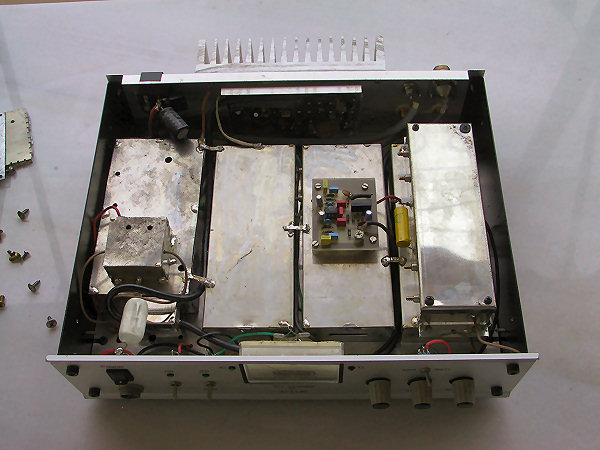

Το εσωτερικό της κατασκευής. Από αριστερά προς τα δεξιά είναι: το converter της λήψης, όπου όταν το μηχάνημα περνά σε κατάσταση λήψης , το ομωαξονικό ρελέ εξόδου γυρνά την κεραία στο converter και οι 436 μεγάκυκλοι γίνονται 60 περίπου ώστε να μπορούν να αποδιαμορφωθούν από οποιαδήποτε τηλεόραση στην μπάντα των VHF. Η επόμενη βαθμίδα είναι το PLL, μετά είναι η βαθμίδα της ενδιάμεσης συχνότητας και τα υπόλοιπα είναι στάδια μείξης και ενισχυσης. Το πλακετάκι που φαίνεται στο πάνω μέρος είναι η προέμφαση.
