Satelity meteorologiczne

NOAA to satelity meteorologiczne wysyłające obraz Ziemi emisją FAX. Dysponując odbiornikiem FM umożliwiającym odbiór częstotliwości 137 MHz oraz popularną anteną dookólną 3*5/8 możemy odbierać zdjęcia satelitarne Europy.

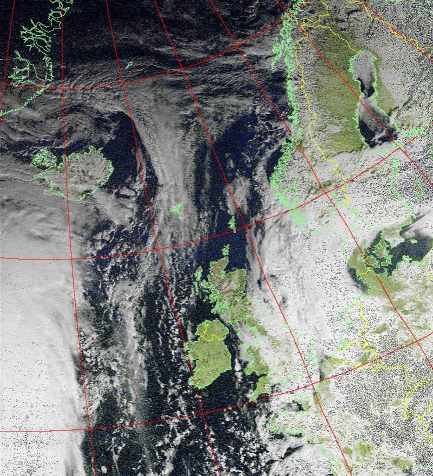

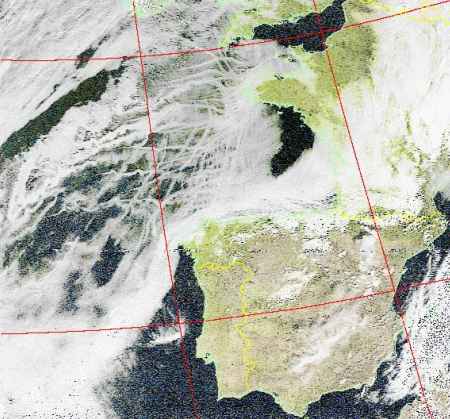

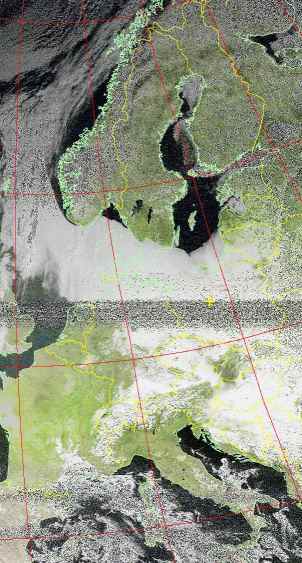

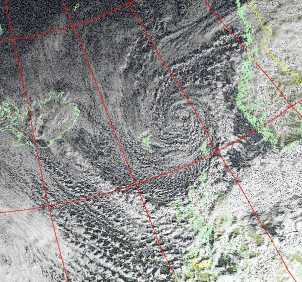

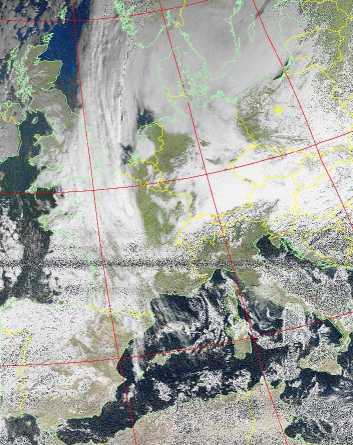

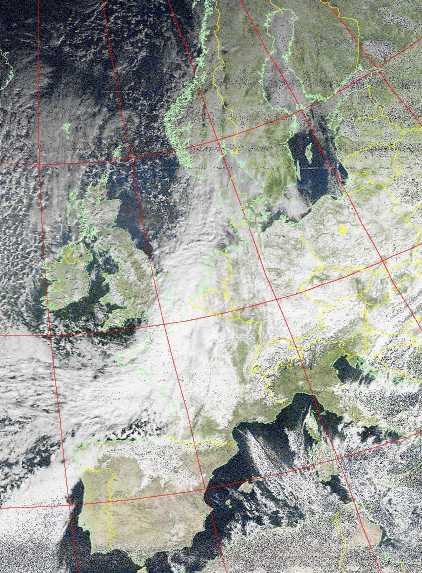

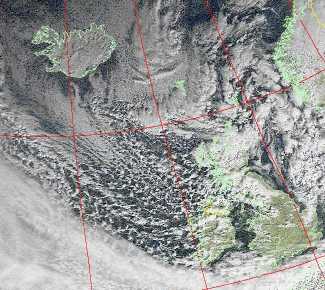

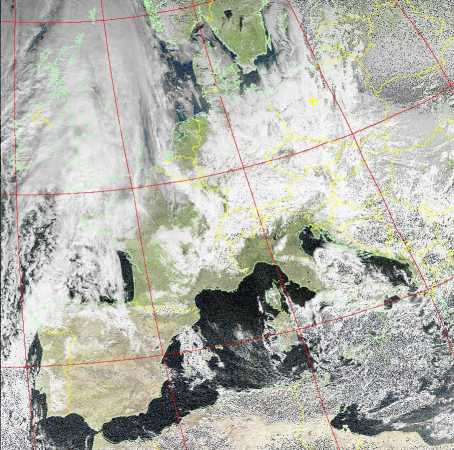

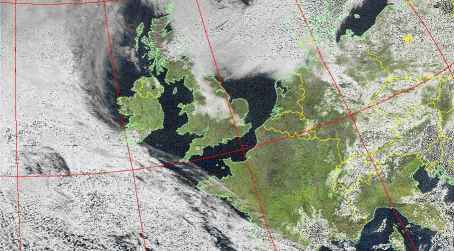

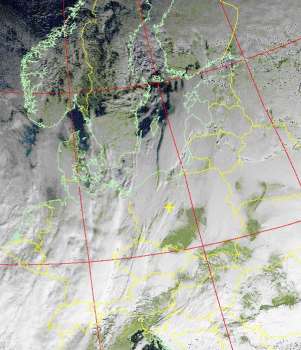

Przykładowe zdjęcia

Zamieściłem tutaj kilka zdjęć z mojej (dużo większej) kolekcji. Zostały one odebrane przy użyciu prostego, ręcznego radia FM (preferowany jest WFM - filtr na pośredniej przenoszący około 40kHz). Zmniejszone pasmo objawia się w najjaśniejszych częściach obrazu jako zanik sygnału (szum). Prawie wszystkie zdjęcia zostały przeskalowane do połowy oryginalnej wielkości, aby zmniejszyć rozmiar pliku.

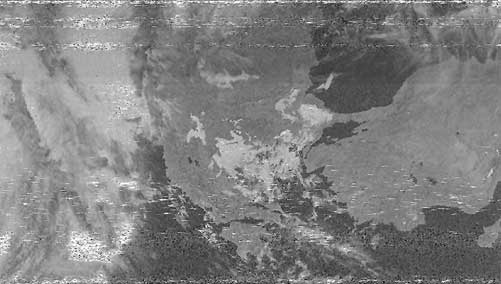

Zdjęcia z 2002 roku zostały odebrane programem WX Sat. Jest to bardzo dobry program jednak trudny w skonfigurowaniu (gdy odbiornik ma wąskie pasmo przenoszenia). Dlatego nie udało mi się "przekonać" go do tworzenia zadowalających kolorowanych, obrazów.

Zdjęcia z 2003 roku zostały zdekodowane przy użyciu polecanego przeze mnie programu WxToImg, który bardzo dobrze radzi sobie ze słabym i "wąskim" sygnałem. Opis

Częstotliwości pracy

Powinno być słychać miarowy rytm tonów oznaczających początek lini wraz z dźwiękiem obrazu.

Odbiór

Do odbioru służą programy komputerowe współpracujące najczęściej z kartą dźwiękową, choć można odbierać zdjęcia także modemem współpracującym z mało wymagającymi programami dla dos.

Najlepszym moim zdaniem programem jest WXTOIMG. Darmowy software zawiera moduł przewidujący następne przeloty oraz nakładający kontury geograficzne co bardzo ułatwia rozpoznanie zachmurzonego obszaru. Tworzone są także atrakcyjne, kolorowe zdjęcia z wykorzystaniem drugiego kanału (podczerwień).

Instrukcje odbioru w programie:

Przewidywanie przelotów

Emisja APT stosowana przez satelity NOAA
