„Jędruś”

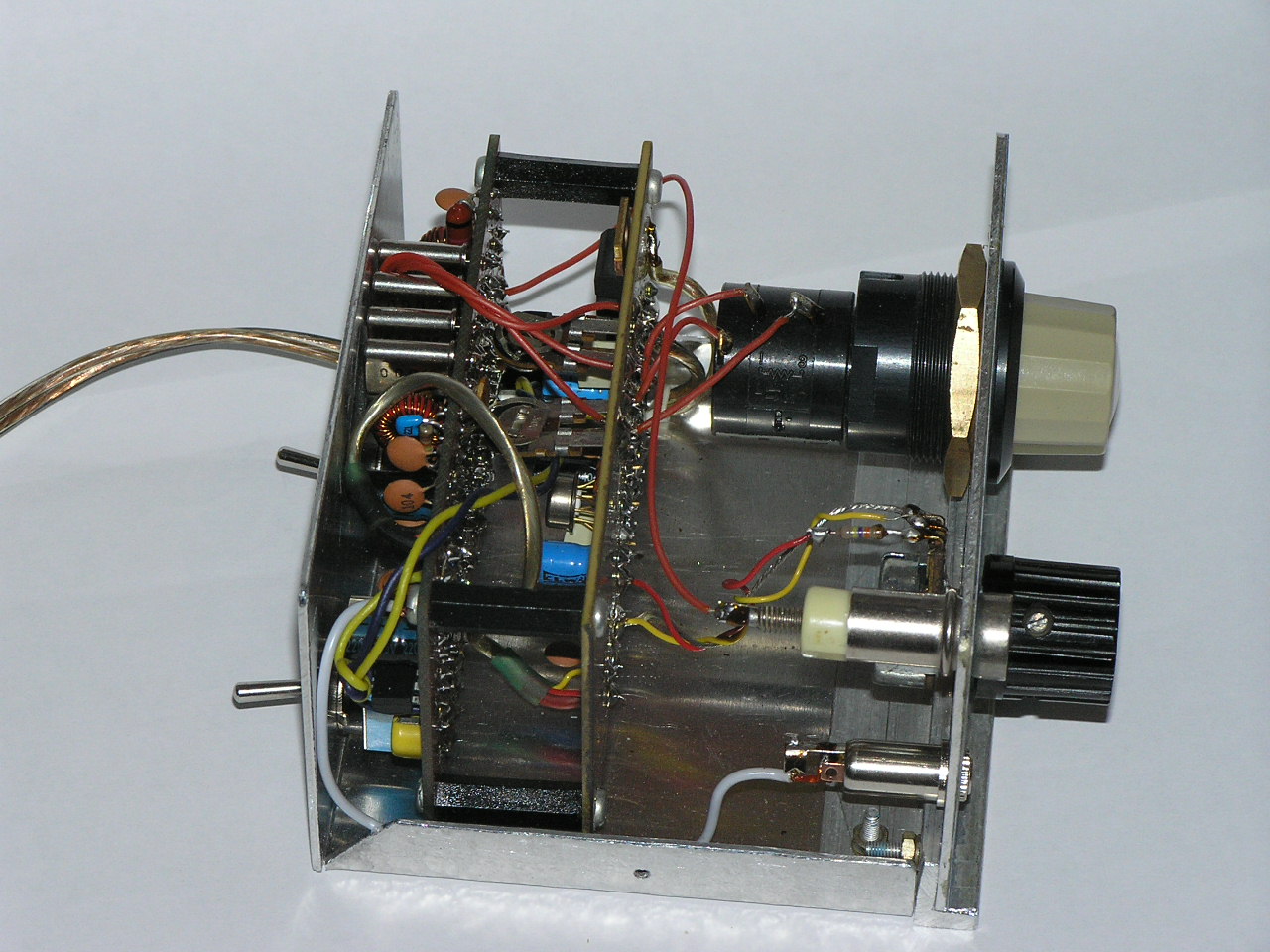

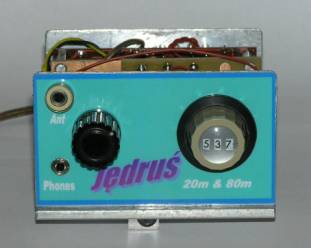

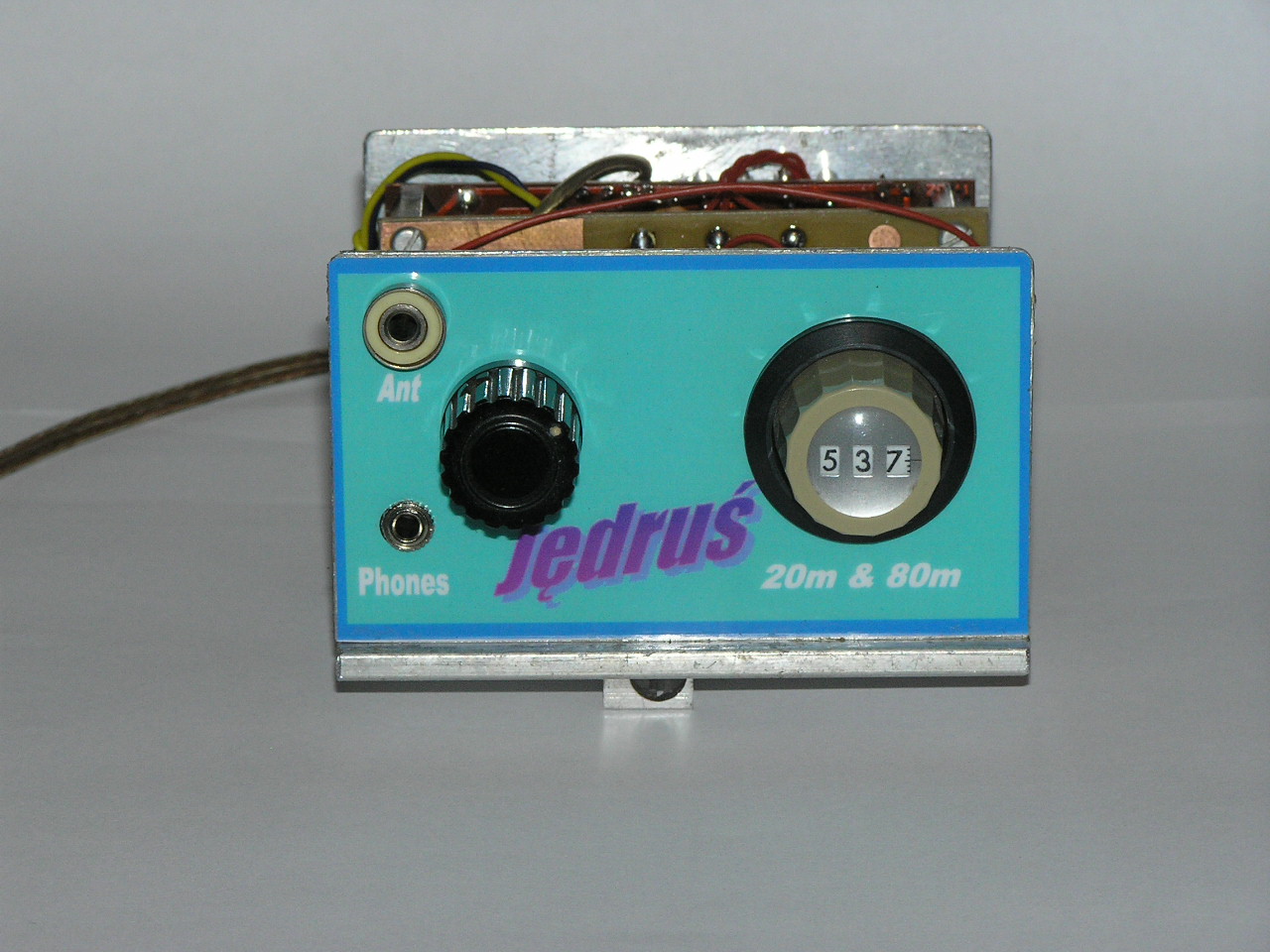

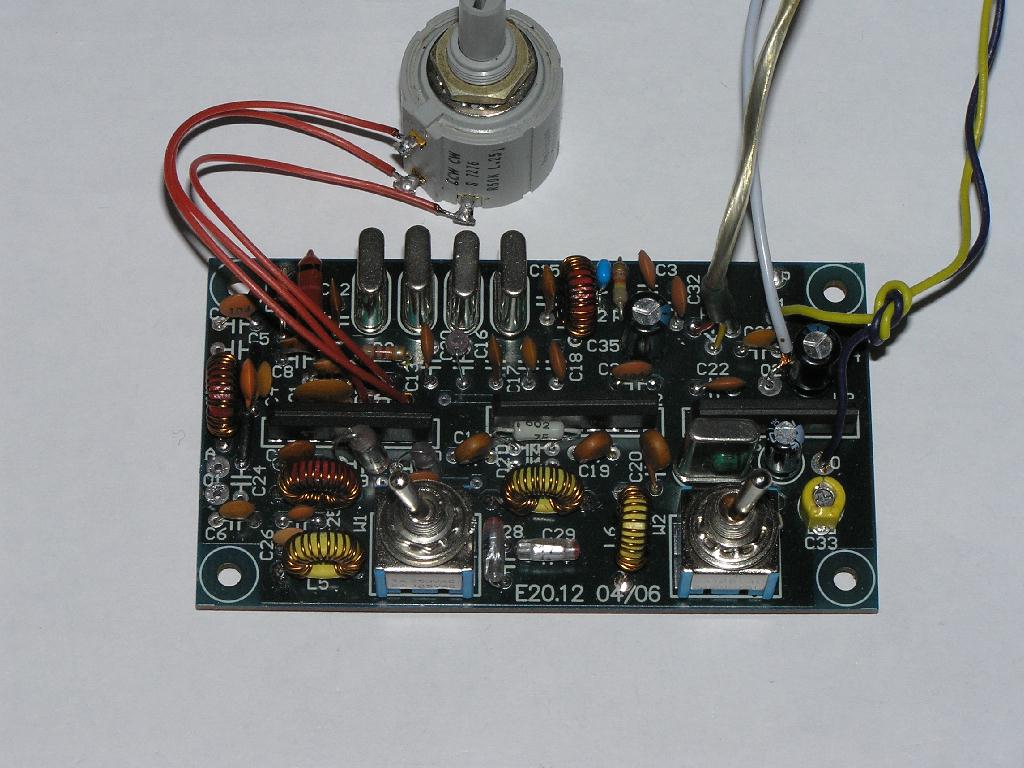

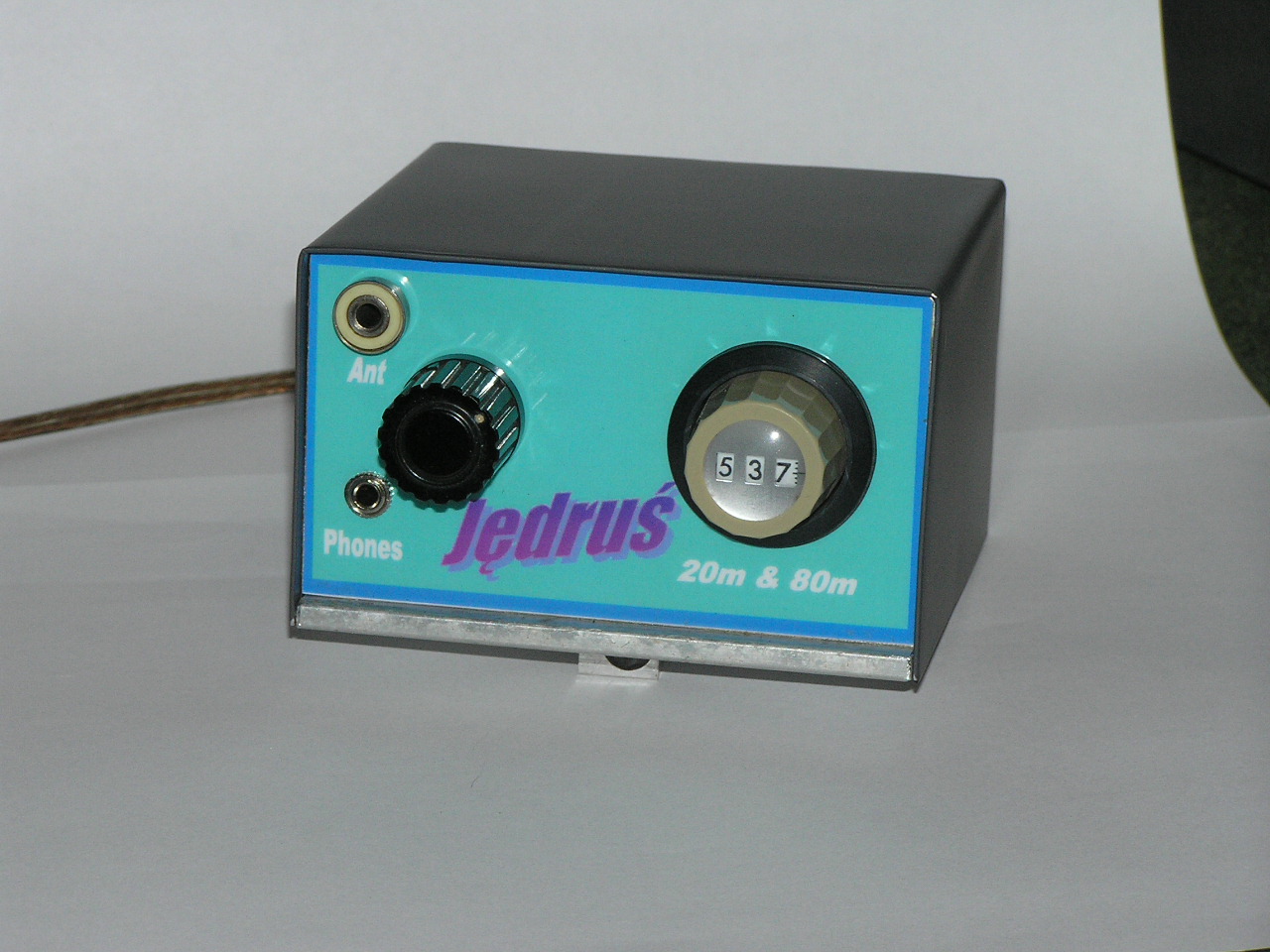

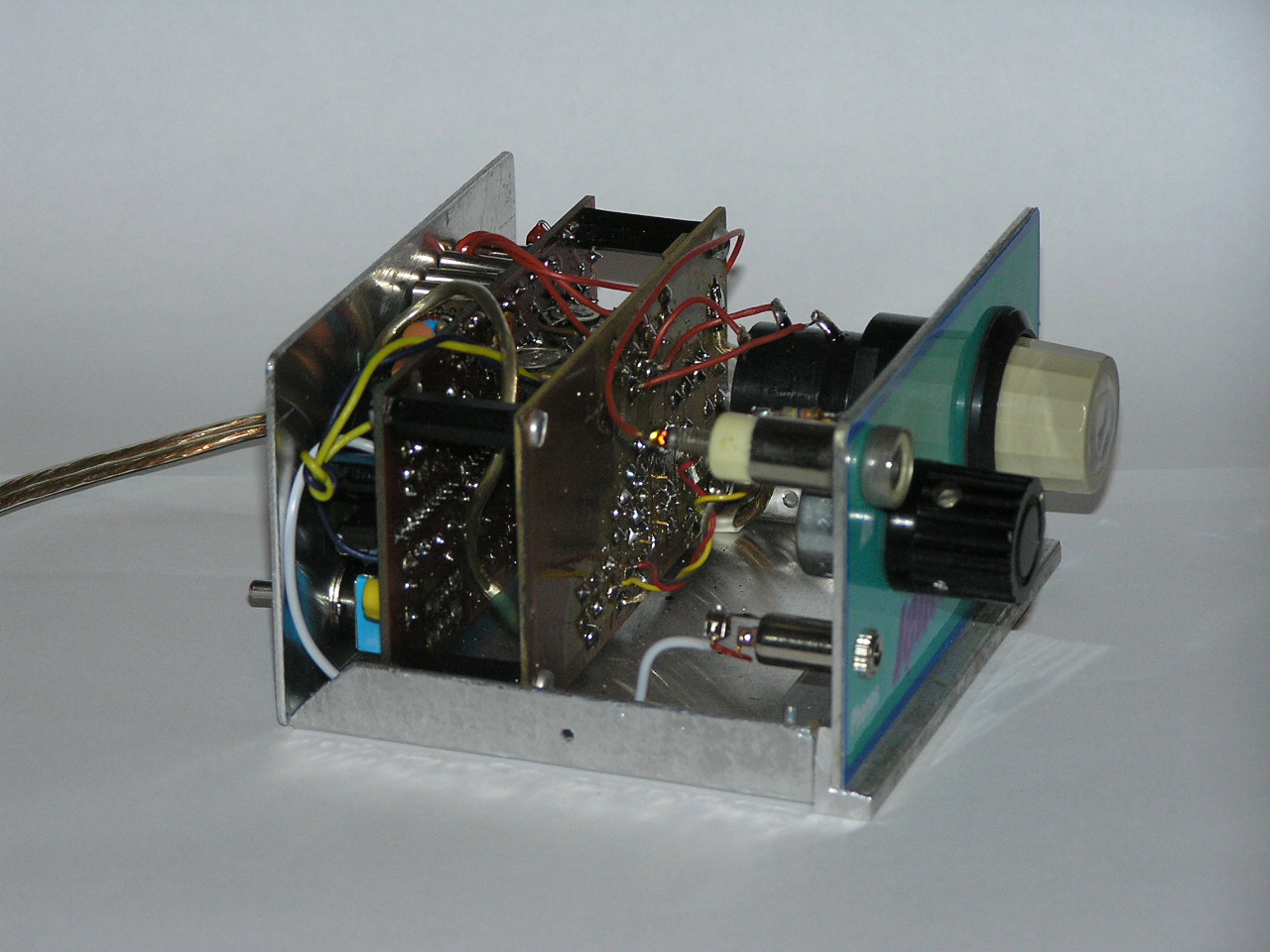

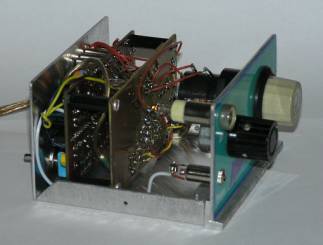

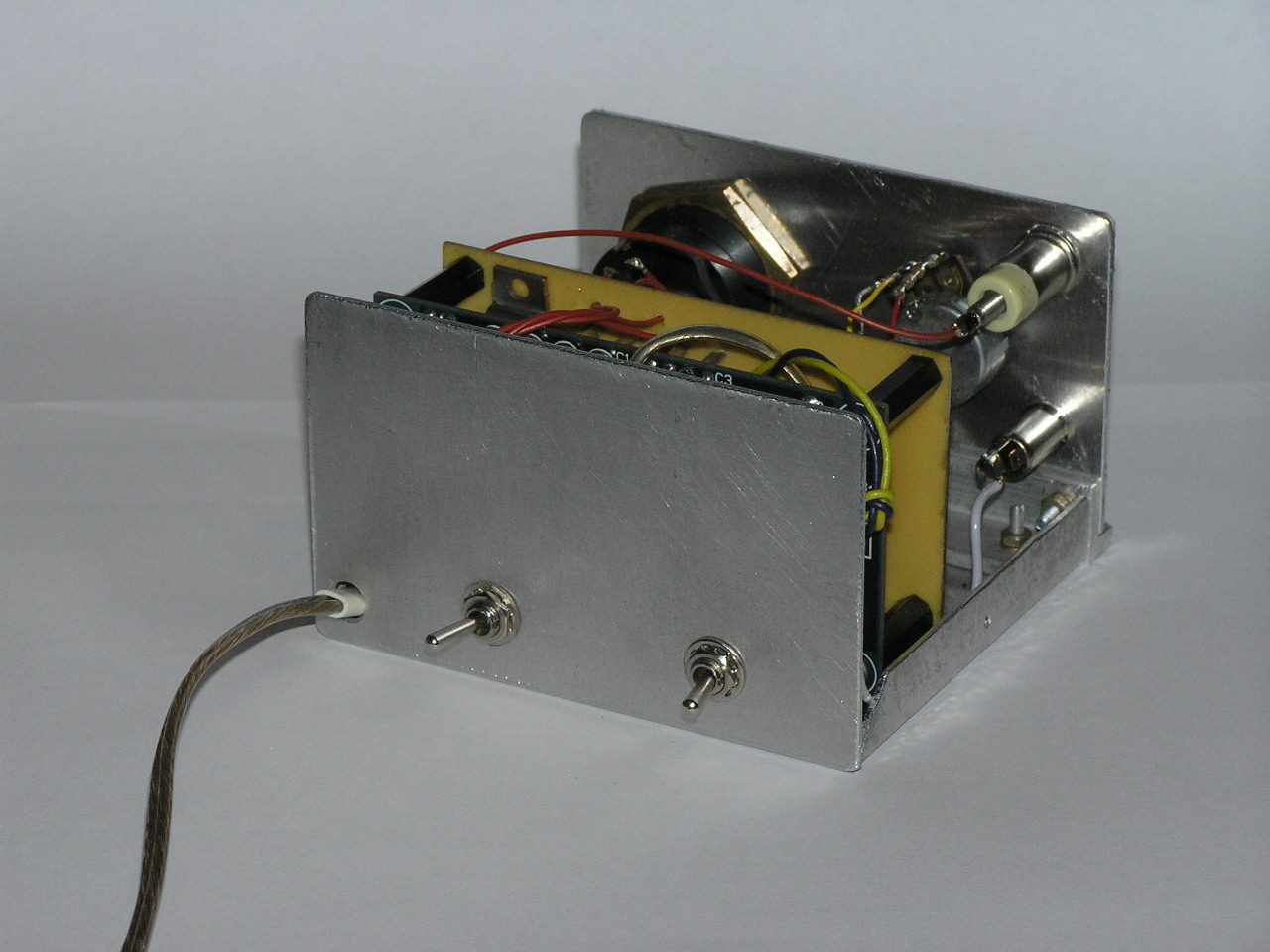

To jedna z wielu konstrukcji P. Andrzeja SP5AHT. Tym razem dwupasmowy odbiornik dla nasłuchowca,  na najbardziej popularne pasma 80m i 40m cw/ssb. Jak na prostotę projektową, o wcale nie najgorszych parametrach. Odbiornik nie zawiera na wejściu filtrów pasmowych, co chyba jednak wpłynęło na przesłuchy od stacji brodcastingowych, niemniej w paśmie 80m nie jest to bardzo odczuwane, ogólnie da się słuchać. Opis tego odbiornika można znaleźć w „Elektronice dla Wszystkich” Nr.4/2007r. Ja jednak swoim zwyczajem i pod własne potrzeby wprowadziłem pewne innowacje. Moje modyfikacje polegały na przystosowaniu odbiornika do odbioru w  pasmach  80m i 20m, oraz podniesieniu mocy akustycznej przez dodanie przedwzmacniacza na układzie uA741. Zmodyfikowany schemat odbiornika w załączonym pliku ...pdf. Poniżej migawki fotograficzne.













Tutaj:  -  sch.pdf

Rysio!
         sp6ifn

Wrocław 04.03.2007r
