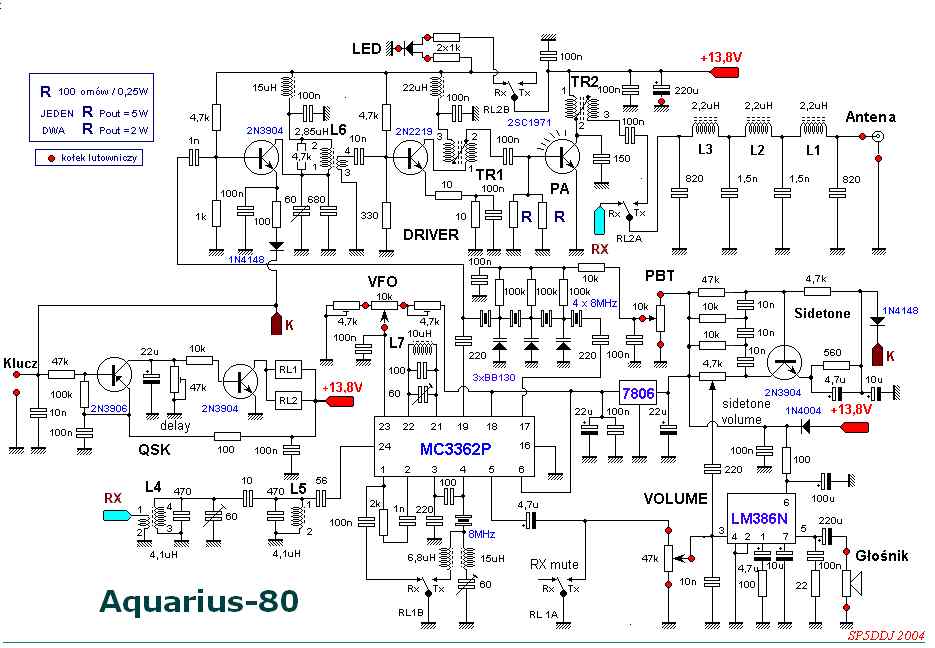

„ Aquarius” _ tu – schemat !

W dniu 01.03.2004r w wieczornej poczcie internetowej długo oczekiwana wiadomość od kolegi Włodka SP5DDJ: „Twój zestaw nr.018 jest gotów do wysłania”. Ależ się ucieszyłem! Już załatwiłem co do mnie należało, no i czekam na przesyłkę.

W dniu 07.03.2004r na stronie internetowej Klubu „Aquariusa” jest informacja: mój egzemplarz został do mnie wysłany. Dostarczono mi go w poniedziałek w południe. Krótka informacja do konstruktora że zestaw otrzymałem, no i cóż: „do roboty”.

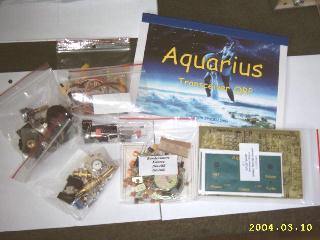

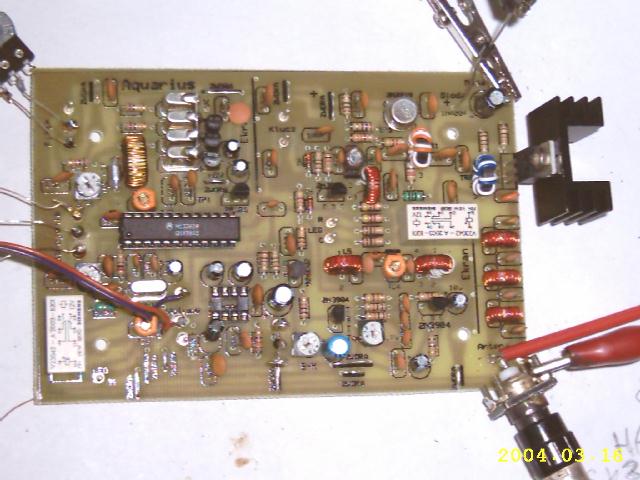

Dostarczony zestaw do montażu Zmontowana płytka bazowa TRx_a.

Całość urządzenia zmontowałem zgodnie z instrukcją montażu dostarczoną przez konstruktora bez najmniejszych problemów, ściśle trzymając się wskazówek montażu.

Odbiornik w zasadzie ruszył od razu, z nadajnikiem walczyłem przez dwa popołudnia. Dopiero po „odkryciu prawd oczywistych”, o których nie było wzmianki w dokumentacji technicznej udało się uporać z problemem. I tu znowu potwierdziła się zasada o której mówiłem wcześniej, nie sugerować się opiniami innych, oczywiście należy je brać pod uwagę.

Dysponując sprzętem pomiarowym wykonałem też drobne korekty i tak:

W obwodzie wejściowym L4 zmniejszyłem ilość zwojów o 2, wpasowując się dokładnie w pasmo telegraficzne zakresu 80 m,
Uzwojenie sprzęgające na L6 ma 4 zwoje nawinięte tzw. kynarem w cienkiej izolacji teflonowej, co dało wyraźne zwiększenie mocy wyjściowej stopnia mocy,
W stopniu wzmacniacza m.cz. na LM386N usunąłem rezystor 100 W łączący nóżkę pierwszą poprzez kondensator 4,7 mF z masą, a tymże kondensatorem połączyłem nogi 1 i 8, plusem w kierunku nóżki 1, wzrosło wzmocnienie wzmacniacza, bez szkody na ograniczanie pasma akustycznego, gdyż ten parametr realizowany jest diodami pojemnościowymi w filtrze kwarcowym,
Przewinąłem też cewkę L7 obwodu VFO, nie zmieniając ilości zwojów nawinąłem ją drutem w emalii o średnicy 0,4 mm, co pozwoliło na ściślejsze ułożenie uzwojenia dokładnie na całym obwodzie rdzenia pierścieniowego, wpłynęło to niewątpliwie na stabilność generatora, gdyż pojedyncze zwoje nie mają możliwości samoistnego przemieszczania się,
Wszystkie pierścienie ferrytowe zakleiłem kroplami tzw. kleju na gorąco (obojętny materiał tworzywa sztucznego), rozpuszczanego pistoletem z grzałką termiczną, co nie pozwala na ich przemieszczanie się, urządzenie ma być eksploatowane głównie jako QRP terenowe,
Usunąłem ekran przy filtrze wyjściowym nadajnika, gdyż w moim egzemplarzu Aquariusa następowało jakieś sprzężenie z tym ekranem i podwzbudzanie się stopnia mocy,

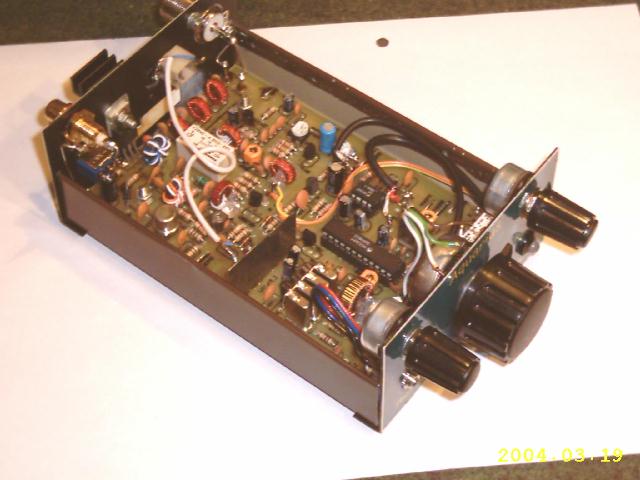

Cewki filtru wyjściowego L1-L3 muszą być ustawione równolegle do siebie, w ustawieniu jak na zdjęciu, wtedy to sprzężenia pasożytnicze pomiędzy nimi są jak najmniejsze.

I to wszystkie drobne zmiany dotyczące tego konkretnie egzemplarza, w niczym nie naruszające praw autora projektu, któremu należą się ogromne słowa uznania za skonstruowanie kolejnej konstrukcji do pracy małą mocą. Serdecznie dziękuję Włodku!

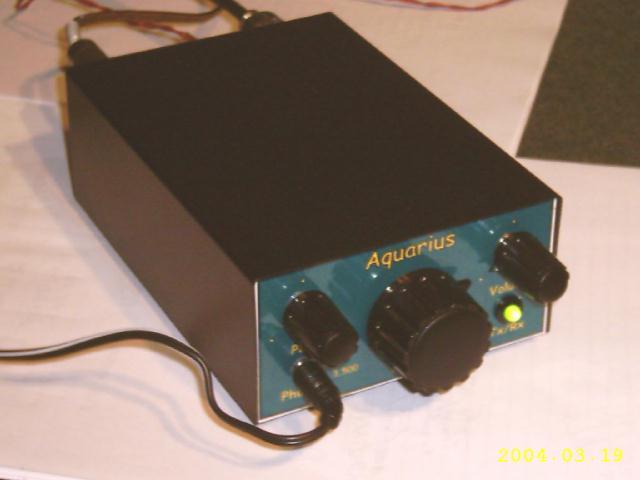

Efekt końcowy !

I już podczas normalnej eksploatacji.

Moja opinia nt. „Aquariusa” i jego dotychczasowej eksploatacji!

Bardzo dobrze zaprojektowana konstrukcja z przeznaczeniem do wykonania przez mało zaawansowanego radioamatora,
Czytelnie i precyzyjnie opracowana dokumentacja montażowa, jej ułożenie „krok po kroku” umożliwia samodzielne złożenie i uruchomienie konstrukcji,
Trzymanie się zasady nie wprowadzania żadnych zmian konstrukcyjnych podczas montażu zaowocuje założonym przez konstruktora uruchomieniem tej konstrukcji,
Drobne niedoskonałości wynikają z zastosowania seryjnie produkowanych elementów, można je skorygować po zakończeniu całości prac,
Dotychczasowa miesięczna eksploatacja urządzenia potwierdziła słuszność założeń konstruktora, nie ma najmniejszych problemów w przeprowadzeniu łączności mocą nawet 2 W, a jak informują inni koledzy nawet poza europejskich,

Na zakończenie wypada mi życzyć innym kolegom wytrwałości w montażu i uruchamianiu tej konstrukcji, a zapewniam że satysfakcja z zakończenia przedsięwzięcia jest gwarantowana !

MODYFIKACJE...

wynikłe z potrzeby chwili, po ponad rocznej eksploatacji:

No i stało się to w najmniej oczekiwanym momencie, mój Aquarius odmówił mi posłuszeństwa i to na dzień przed zawodami qrp. Pretensje mogę mieć jedynie do siebie, ponieważ nie zrobiłem tego, o czym wiedziałem od ponad roku. Zamiast więc wziąść udział w zawodach, wziąłem się za naprawę, a przy okazji wprowadziłem poniżej przedstawione modyfikacje:

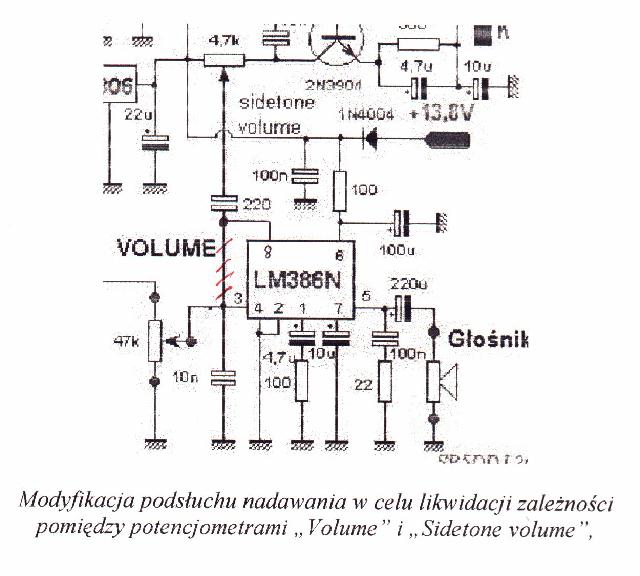

Powyższa modyfikacja eliminuje wpływ wzajemnego oddziaływania na siebie sygnałów m.cz z toru odbiorczego i generatora podsłuchu nadawania, co odczuwane było przy zmniejszaniu wzmocnienia potencjometrem siły głosu. Na taką modyfikację pozwala budowa wewnętrznej struktury wzmacniacza LM386N. Sposób jest prosty i bardzo skuteczny. Wspominałem o nim już na grupie sp_qrp w jednym ze swoich "postów".

Do tej modyfikacji zmusiła mnie awaria o której wspomniałem na wstępie, zmiana anteny i skrzynki dopasowującej w bezlitosny sposób wytknęła mi moje niedbalstwo. O problemie nanoszenia się sygnału w.cz nadajnika na nieaktywne, lecz nadal zasilane wejście mieszacza MC3362P wiedziałem wcześniej, lecz bezproblemowa praca do chwili zmiany dopasowania uśpiła niejako moją czujność.

Zastosowałem więc na wejściu mieszacza n.24 prosty klucz tranzystorowy, zwierający to wejście do masy przez kondensator 100nF. Zasilanie klucza pobierane jest z najbliższej ścieżki z napięciem +13,8V Tx. Najlepiej nadaje się do tego celu tranzystor krzemowy npn w obudowie plastikowej, ponieważ elementy te umieszczone zostały bezpośrednio na płytce od strony druku, w okolicy cewki L5.

Kolejny pomysł nasunął mi się po zrealizowaniu blokady n.24. Obserwowany sygnał wyjściowy nadajnika na analizatorze widma był na tyle czysty, że postanowiłem "skrócić" o jedno ogniwo filtr wyjściowy nadajnika. Wymontowałem więc środkową cewkę filtru, aby wzajemne oddziaływanie na siebie pozostałych było jak najmniejsze i w jej miejsce wstawiłem zworkę, a oba kondensatory 1n5 wymieniłem na 820pF. Można również pozostawić jeden z nich, a drugi usunąć, ważne jest by środkowa wartość pojemności wynosiła ok 1600pF. Efekt przerósł moje oczekiwania!.

Nie uległ pogorszeniu sygnał wyjściowy nadajnika, natomiast jego moc wzrosła z dotychczasowej 2,2 W do 4 W !!!, i to bez usuwania jednego z rezystorów R w bazie tranzystora 2SC1971 (nadal wmontowane są dwa).

W moim odczuciu zmiana ta nie wpłynęła znacząco na parametry sygnału odbieranego, nie zauważyłem by wzrosła siła sygnałów zakłócających, co nie oznacza że tak być nie może. Ale to będę mógł powiedzieć po dłuższym okresie pracy w eterze.

Nie przeprowadzałem też bardziej szczegółowych "badań" tak zmodyfikowanego filtru wyjściowego nadajnika, obejrzałem natomiast jego charakterystykę przenoszenia na analizatorze widma, uznając ją za wystarczającą dla tego urządzenia.

* * * * * * * * *
