Startdatum
December 2001. SM7DLK Uppdaterad 2004-07-16
"To invent, you need a good imagination and a pile of junk" -- Thomas Alva Edison (1847-1931)
Bygga och Experimentera, Nu
byggs det slutsteg.
OBS Detta är ingen komplett
byggbeskrivning av ett PA. Här presenterar jag mina tankar om hur
jag byggt och hur projektet efter många o långa uppehåll i
byggande så småningom lett fram till ett färdigt PA.
Att bygga är roligt, lärorikt och oftast tidskrävande, dvs tar längre tid än man från början planerat. Under byggets framåtskridande känner man en inre tillfredställelse. Om det går planenligt vill säga. Tyvärr så byggs det nog mindre idag än vad det gjordes förr. En orsak kan vara att dagens amatörtidskrifter innehåller färre byggbeskrivningar. En annan kan vara att kraven på att ta "cert" har förändrats. Om man tog "cert" under den period då det ställdes krav på kunskaper i teknik och säkerhetsfrågor kunde man efter avslutad utbildning stolt gå vidare med egna experiment. Idag klaras utbildning till ett "cert" över ett veckoslut och då får man inte samma möjlighet att lära teknik som tidigare. Teknik har ju alltid varit en viktig del inom amatöradion.
Nåväl, nu skall jag inte agera gnällspik och ha synpunkter på amatörradions framtid utan raskt över till mina planer om att bygga nytt PA. Anledningen till att jag delar med mig av byggprojektet på detta sätt är att det då sätter lite större press på mig själv att genomföra det. Efter att under sommaren 2001byggt en 4 bands 2 el Qubical Quad känns det som att byggfrossan åter börjar göra sig gällande.
Mitt nuvarande PA (chassie) har under 25 års tid nu genomgått så många ansiktslyftningar att det p.g,a alla hål börjar bli svårt att hitta nya fästpunkter. Från 811, QBL 3,5/750 till QBL 4/1100, gallerjordat till G2DAF koppling är det nu dags att bygga något som kanske kan förbli intakt under några år.
Mitt motto: Försök att använda vad som finns i junk-boxen. Där bör finnas massor av komponenter eftersom man aldrig skall kasta något som kan vara bra att ha. Man bör målmedvetet samla på alla komponenter, och samla långsiktigt. Även om inte allt kommer till användning så kanske någon annan behöver något.
Planer på ett nytt PA har funnits under en längre tid och när
det nu finns mycket grejor i junk-boxen kan det va lämpligt att starta
bygget.
Av en händelse fanns i garaget ett 19" rack , 2,10 m högt. Och
lyckligtvis hade jag tidigare hittat en bra (3 x 400 V 3-fas prim, 3300
V sek) transformator på skroten. Vikt 35 kg. En 50-lapp för trafon var
billigt tyckte jag. (Industriskrotar kan ibland vara riktiga
skattkammare).
Planerna på ett nytt PA börjar nu ta form och jag skissar på en kravspecifikation:
Ett PA som kan köras med max tillåten effekt utan att anstränga sig.
Kunna arbeta på samtliga band 10-160 m med undantag för 30 m.
G2DAF koppling som många hatar och påstår inte kunna arbeta linjärt, men som fungerat alldeles utmärkt för mig och många andra.
Motorstyrning av C1 och C2 samt bandomkoppling. Allt för att underlätta vid avstämning och bandbyte.
Kunna styras från min TS-450 som då måste byggas om för automatisk yttre bandomkoppling (tyvärr). (I december 2002 kompleterad med en FT-1000 vilket kommer att underlätta den automatiska bandomkopplingen)l
Röret QBL5/3500 verkar vara ett bra val.
Själva bygget. Som jag beskriver efterhand projektet
förhoppningsvis går framåt.
 |

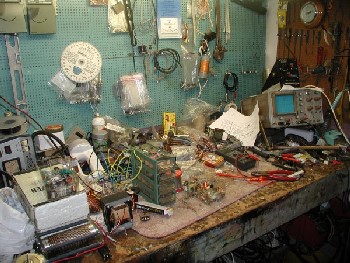

Viktigt: En välplanerad arbetsplats med god ordning är en bra start när man skall börja bygga. Men hur jag än försöker ser det nästan alltid ut så här hemma hos mig. |
|
Nu över till en inventering av grejorna i junk-boxen. |
 |
 |
|

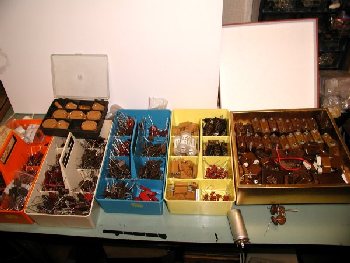

Kondensatorer är ett måste när man
bygger. Här ett axplock av några lämpliga kondensatorer för ett PA.
|
|

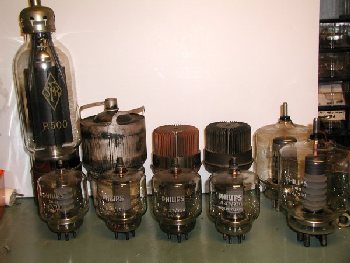

Att välja rör |
|
 |
Att välja rätt rör är viktigt. Har man lite oordning på hyllorna kan det ta lite tid att hitta. Helst väljer man ett rör som man har minst två exemplar av. Alltid bra med ett reservrör vilket för eller senare kommer att behövas. QBL 5/3500 kan nog bli bra. Det är en tetrod och jag tycker om tetroder
|
 |
December 2001
De första delarna börjar komma på plats.
Trafon med sina 35 kg har naturligtvis
placerats i botten. Direkt på trafon sitter 3-fas bryggan med sina 42
stycken BYM
56E Avalance dioder (1000 v 3 A). Som filterkondensator sitter en
oljekondensator 2 uF 5 kV och över kondensatorn en bleeder med urtag
för spänningskontroll. På andra plan har jag byggt manöverenhet
med kontaktor, tidreläer, överströmskydd och övriga styrspänningar.
Nätdelen har byggts för att kunna köras ihop med nuvarande PA 2 x
QBL4/1100. Detta under tiden jag bockar plåt, ritar o projekterar det
kommande PA-t. .
 |
 |
Januari 2002.

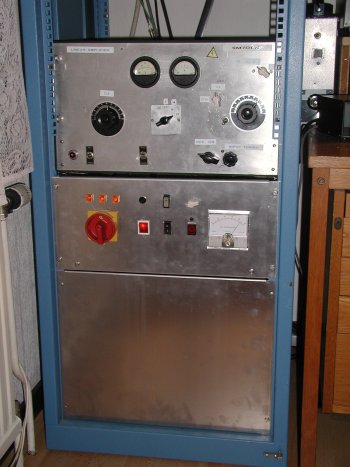

Äntligen, första etappen klar. Det gick
relativt snabbt. Power supply färdigt och inkopplat ihop med mitt
"gamla" slutsteg. Man vill ju inte stå utan PA i händelse det dyker upp
ett rart DX. Nu kan planering och bygge fortskrida utan stress.
Ett 50 uA instrument kopplat i
bleeder-kedjan fungerar som kontrollinstrument för anodspänningen.
Kalibrerat att visa 5000 volt vid fullt utslag.
|
 |

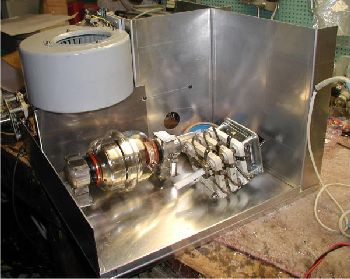

Februari månads arbetet börja visa
resultat. Nere till höger finns glödströmstransformatorn och ovanför är
fläkten för kylning av röret. På framsidan finns avskärmat utrymme för
kontrollinstrument vilka kommer att bestå av LED array vilket de flesta
kommersiella PA använder idag.
|
 |
En närbild på röret vilket är monterat på en teflonplatta OBS rörets "upp o ner" placering. |
 |
Ytterligare en närbild på rörets montering samt skärmgalleranslutningen. Plattan bildar en kondensator för avkoppling av skärmgallret. Kapacitansen blev 100 pf. |
 |

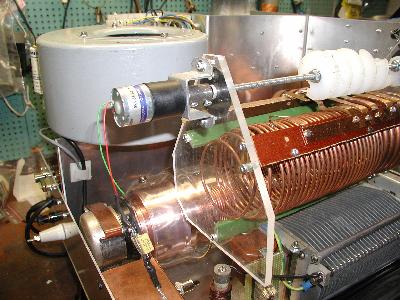

Utrymme för Pi-filter. En Jennings vacuumkondensator hoppas jag skall komma till användning. Kapacitans min 20 pf vilket enligt beräkningar kan bli för mycket för att erhålla ett lågt Q-värde på de högre frekvenserna. För beräkning av Pi filter och andra nödvändiga data använder jag. G3SEK kalkylator samt YL2QM
|
 |

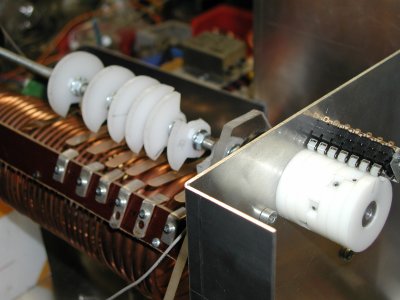

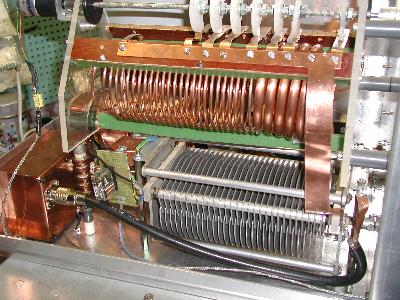

Maj 2002. Nu börjar tiden dra iväg. "Struggling with the Band.switch". Här är 15-160 meter spolen och dess bandomkopplare. Har jobbat med olika alternativ men har slutligen fastnat för en motorstyrd bandomkoppling där kammar kopplar in varje bandsegment. När ett nytt band väljes erhålles rätt position genom mikrobrytare som är synkroniserade med respektive kam. Skall styras med automatik från tranceivern |
 |
Sommaren 2002 är tillända och efter ett nytt antenn projekt
skall jag nu försöka öka tempot... |
 |
Här är G2DAF modulen i ett paket. HF in i BNC kontakten och ca 700 v ut till skärmgaller. |
 |

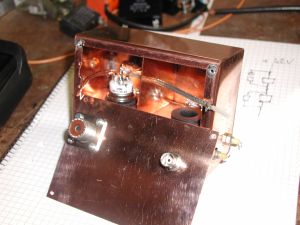

Januari 2003. Här är "reläboxen". Ett KiloVac HC-1 vaccum relä monterat i en låda tillverkad av kopparplåt som glänser fint. Snabbt relä. Strax under 3 mS uppmätt. Detta borde kunna ge full QSK. In och Ut reläer seriekopplade och tidsmässigt matchade enligt AG6K design. |
 |

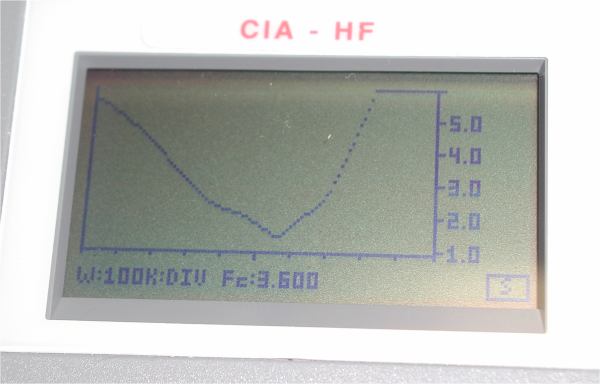

Januari 2003. Instrumentet kopplas till utgången dvs över C2. Ett motstånd motsvarande den beräknade impedansen kopplas parallellt över röret. Sen är det i princip bara att sätta igång och trimma in varje band. Här ett typiskt mätvärde under pågående trimning. 200 pF till på C2 sen är den "hemma" på 80 m.. |
 |
|
|
December 2003. Ett uppehåll på 10 månader. Inte bra för
moralen. Nu måsta jag lägga in en högre växel och verkligen bli färdig.
Men det känns nära nu. Senaste "del-projekt" är fläktstyrningen
och monitorkortet. Fläkten har hög kapacitet och för att inte avge mer
oljud än nödvändigt så låter jag den jobba i tre hastigheter med
automatiskt temperaturreglering. |
 |
Här är monitorkortet till vänster och fläktstyrningen till höger. Fläktstyrningen reglerar hastigheten på fläkten (3 hasigheter) beroende på frånluften temeratur. Totalt 50 lysdioder för övervakning av anodström samt G2 och G1 ström. Band.indikator samt indikering av fläkthastighet En dubbel-LED grön/röd indikerar om motorn som driver C1 ökar eller minskar C1. När denna LED är släckt är steget avstämt o klart. Det tar ca 20 sekunder för en avstämning mellan 12 till 160 meter. 10 meter gav jag upp pga alltför stora strökapacitancer |
 |
Här är hela fronten. Återstår att snygga till kablagen.
Det blir totalt tre manöverfunktioner på hela fronten. |
 |
 |
|
Automatisk bandomkoppling
|
Scheman... Jo i PDF-format. Behöver säkert snyggas till här o där har jag redan upptäckt.. och fler scheman kommer efterhand.. Juli 2004. Vilken sommar. Bara regn, precis vad jag behövde för att få tid till att få slutstegt på plats. "Smoke & Fire" testen utfördes redan i januari. Allting fungerar som planerat. Nu återstår bara att bygga interfacet som skall styra slutsteget från min FT-1000. Något jag ångrar? Njaa, nästa gång väljer jag nog analoga instrument istället för LED. Det har försenat bygget mer än lovligt och dessutom erhåller man en noggrannare mätning med vanliga analoga instrument. Men visst fungerer det alldeles utmärkt och det har varit både roligt o lärorikt. Och det var ju avsikten med projektet. Fler bilder senare... .73 de SM7DLK |
