VFO 40/80m

Ola amigos... este VFO foi feito para um transceptor de 40/80m AM/CW/DSB com FI de 10,7MHz e como 10,7MHz é multiplo de 3,56 a frequencia do VFO foi escolhida acima da frequencia de FI, portanto em 40m teremos 17,7 a 18MHz e em 80m 14,2 a 14,6MHz ... a cobertura de banda pode ser ajustada independentemente pelos capacitores trimmers.

Como o projeto foi idealizado com o uso de transistores comuns, este VFO foi desenhado.

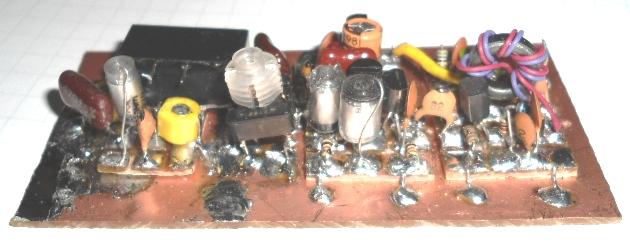

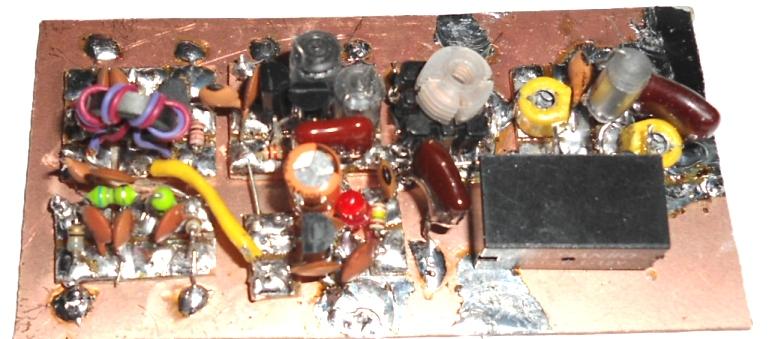

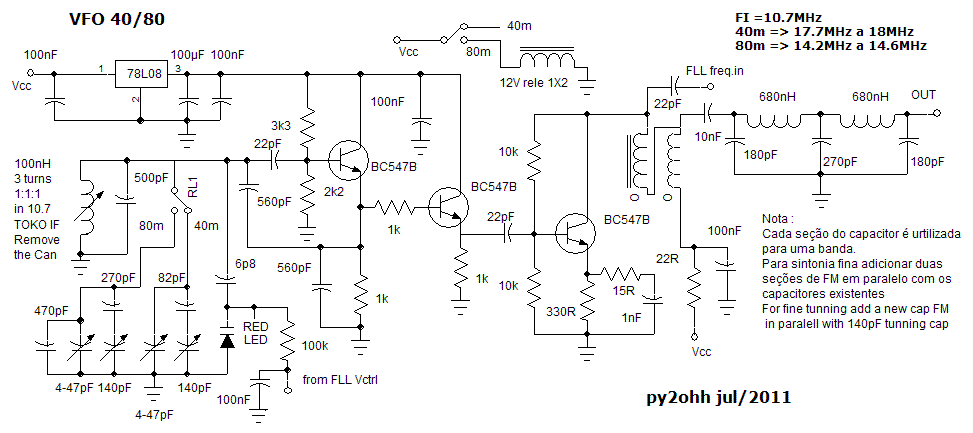

Esquema

Como podemos observar o VFO é um cicuito padrão colpitts desenhado com auxilio de nossa planilha de calculo VFO em ingles English VFO.

Tentamos fazer a mudança de banda com diodos PIN mas sem sucesso. dai decidimos usaro velho e confiavel rele.

A bobina do VFO foi feita com um trafo de FI TOKO de 10mm retiramos a caneca dele que inflenciava muito na operação (capacitância) as espiras devem ser feitas com fio que entre nos rasgos da forma plastica, enrole uma espira nos tres primeiros rasgos. O nucleo da bobina deve permanecer.

Eu utilizei um capacitor variavel plastico de 4 seções de radio AM/FM com 5-70pF duas seções de AM e 3-30pF as seções de FM (não utilizadas). Outro capacitor plastico devera ser utilizado para a sintonia fina e neste caso utilizaremos a seção de FM. Note que cada seção é utilizada em uma banda, o trimmer disponivel em cada variavel tambem podera ajudar no ajuste de cobertura de faixa.

A cobertura ficou ligeiramente maior pois os capacitores que estão em serie com os variaveis são de capacitancia maior que a calculada. para regular a cobertura de cada banda o capacitor em serie com os capacitor variavel devera ser alterado, para um valor maior a banda aumentará para um valor menor diminuirá (270pF em 80m e 82pF em 40m).

Os valores originalmente calculados são :

Para 40m F= 17,7 a 18MHz L=100nH XL=XC=11 Ohms, Capacitancia total em paralelo 500pF, capacitor variavel 27pF, capacitor serie com variavel 56pF (usamos 82pF quase 50% a mais de cobertura).

Para 80m F = 14,2 a 14,55MHz L= 100nH XL=XC=9 OHms, Capacitancia total em paralelo 914pF (500 + 414pF usamos 470pF) , capacitor variavel 60pF, capacitor serie com variavel 150pF (usamos 270pF quase 80% a mais de cobertura).

Os capacitores em pF acima de 100pF são de stiroflex ou mica prateada, já os abaixo são ceramicos NP0.

O diodo LED é um comum de 3mm, os transitores podem ser o 2N2222, BC548B ou C, BC547, BC337, 2N3904 etc.

Utilizamos o circuito FLL do IK3OIL, para estabilizar, indicar a frequencia com a FI já subtraida.

Um video com o RX em 80m recebendo AM pode ser visto em :

http://www.youtube.com/user/py2ohh#p/a/u/0/DjwzeUGphUE



73 de py2ohh miguel
