Receptor Analogico com seletor de canais de 50MHz a 900MHz

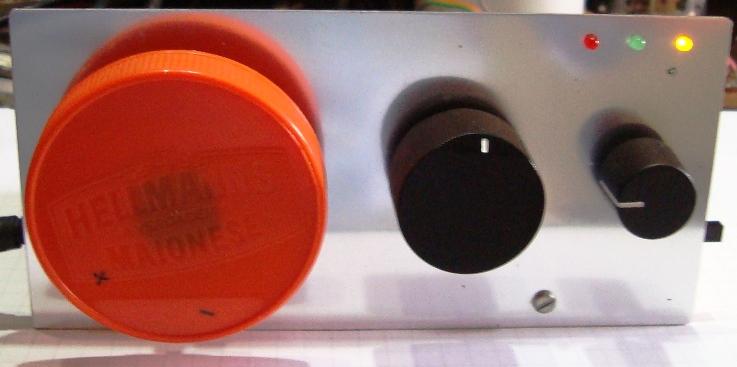

Foto: sintonia grossa com a tampa de maionese, fina a direita e controle de volume a esquerda, incluimos 3 les para indicar a faixa selecionada.
Descrevemos aqui um RX simples montado com um seletor de canais analogico de TV ou videocassete antigo, este receptor com uma antena apropriada recebe sinais de radios FM (WFM), TV (WFM), aviação (AM) e serviços diversos incluindo radioamadores (narrow FM - NFM).

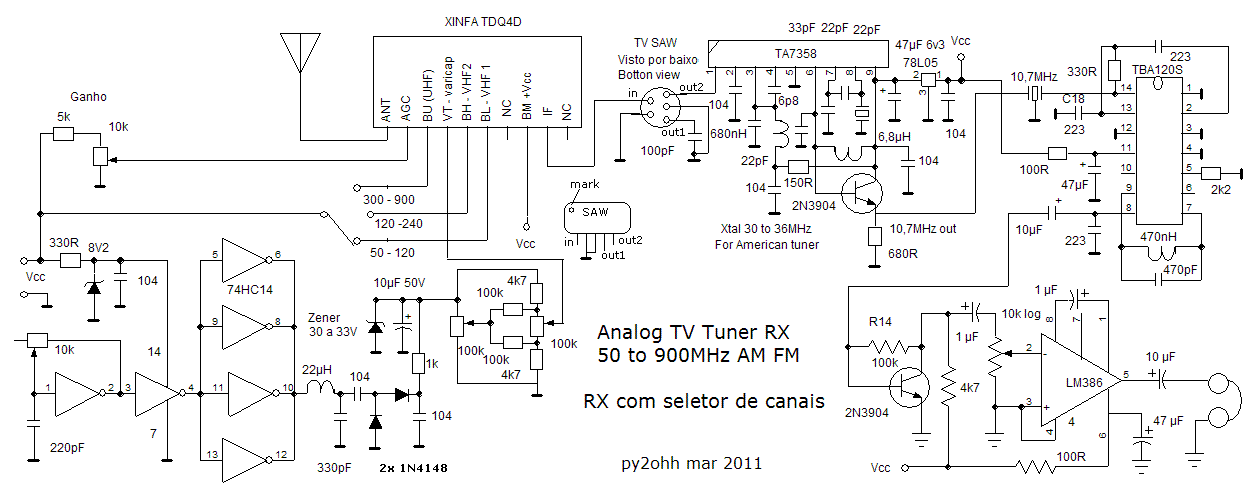

Esquema
Temos 5 modulos
1. Seletor de canais (tuner)
2. Fonte (inversor) de 33V
3. Conversor de frequencia para 10,7MHz
4. Detetor de FM (AM)
5. Amplificador de Audio
Descrição dos modulos
1. Seletor de canais
Como funciona o seletor de canais analogico
Explicações sobre o seletor de canais analogico (portugues)
Tipos de filtros saw de 45MHz (portugues)
O seletor de canais que utilizamos, na primeira montagem, foi retirado de uma TV branco e preto portatil, Black Sonic muito comum no Brasil, e esta representado no esquema. Já o seletor que aparece nas fotos é outro e tinha os pinos identificados no circuito impresso.
Caso voce consiga um seletor procure no corpo dele, ou no circuito impresso as identificações dos pinos. Caso não consiga procure a marca e o modelo da TV e pela WEB procure o esquema. Esquemas de TV e outros
Conforme pode ser visto os pinos do seletor podem ser procurados onde a FI é o pino longe da entrada do sinal de antena (geralmente um conector RCA), o pino BU ou VU fica proximo tambem da antena. Os pinos podem ser alimentados com 12V sem ocasionar problemas (meça antes com um ohmimetro para se certicar de não ser terra), as conexões AGC e AFT caso houverem podem ser aterradas ou conectadas a 12V.
Cada seletor de canais cobre faixas de frequencias diferentes variando de um para outro.

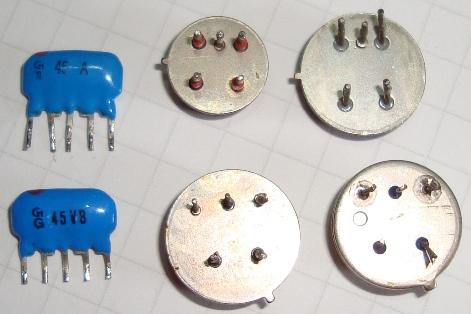

Foto : Tipos de filtro SAW 45MHz

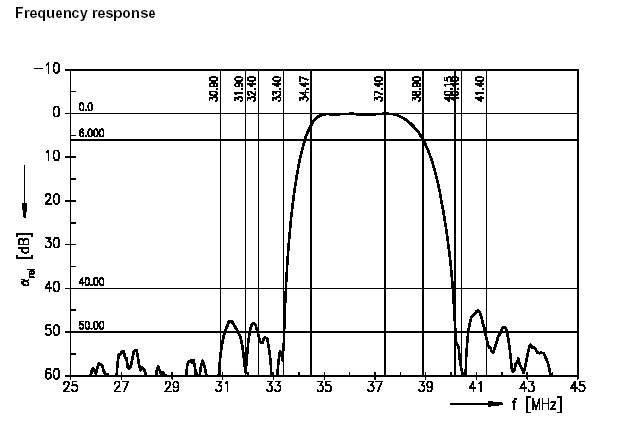

O filtro SAW, que pode ser tipo botão metalico ou encapsulado em epoxi com 5 pinos (conforme desenhos no esquema) possuem a seguinte caracteristica:
Adicione 7Mhz aos pontos do eixo horizontal, pois a curva representa um filtro europeu (base 38MHz) e o nosso (americano) é de 45MHz, Portanto o filtro tem uma largura de cerca 5MHz (@ -6dB) e no nosso caso teremos uma cobertura de cerca 40 a 46MHz.

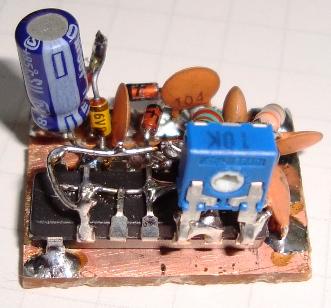

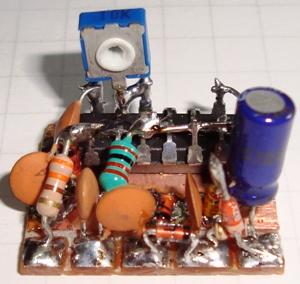

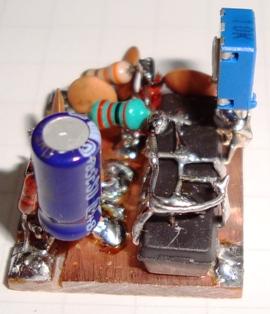

2. Fonte ou inversor de 33V Inversor 33V
Potenciometros de sintonia
Montamos um redutor eletronico "do primo pobre" que substitui os redutores mecanicos.
O circuito tem dois potenciometros um para sintonia grossa outro para sintonia fina, na sintonia fina o ajuste pode ser para mais ou para menos a partie do ajuste da sintonia grossa. Com os valores do esquema onde usamos resistores de 4k7 temos uma sintonia fina de 4,7% da sintonia grossa, com resitores de 10k teriamos 10%, com 2k2 2,2% com 1k 1% (mantendo os valores e substituindo os de 4k7 apenas).

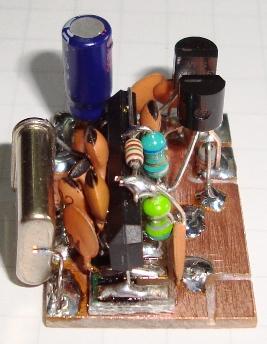

3. Conversor
Utilizamos o TA7358 neste circuito, poderiamos ter utilizado o SA602 ou SA612 (como conversor oscilador), ou ainda o MC3362 ou ainda o TDA7000 (que fariam tambem o serviço de deteção de FM, o TDA7000 necessitaria de um oscilador a cristal externo).
Os indutores são comerciais, o filtro SAW foi retirado de uma TV

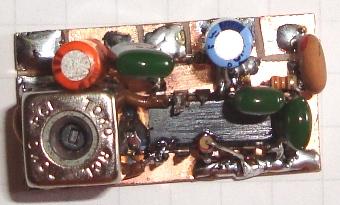

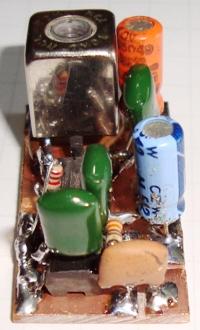

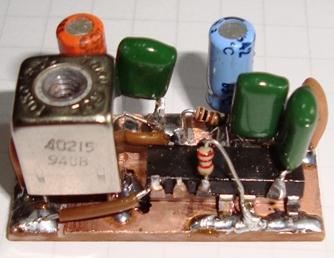

4. Detetor de FM
Utilizamos o TBA120S para o trabalho, existem diferenças para outro TBA120 existem o tipo U, o tipo T e outros verifique no datasheet as alterações em caso de ter a mão outro TBA120 que não seja o tipo S.
O filtro ceramico de 10,7MHz foi retirado de um receptor de FM.
O indutor de 470nH é um transformador de FI de 10.7MHz sem o capacitor, com enrolamento modificado 8 voltas , sendo duas em cada rasgo da forma plastica do FI, assim 2:2:2:2 perfazendo 8 voltas.
Apesar do datasheet garantir uma otima rejeição de AM, conseguimos ouvir contatos na faixa de aeronautica com otima qualidade. ouvimos tambem contatos entre radioamadores em 2m (FM estreito).
5. Amplificador de audio
Este já é um modulo testado e não necessita de explicações.

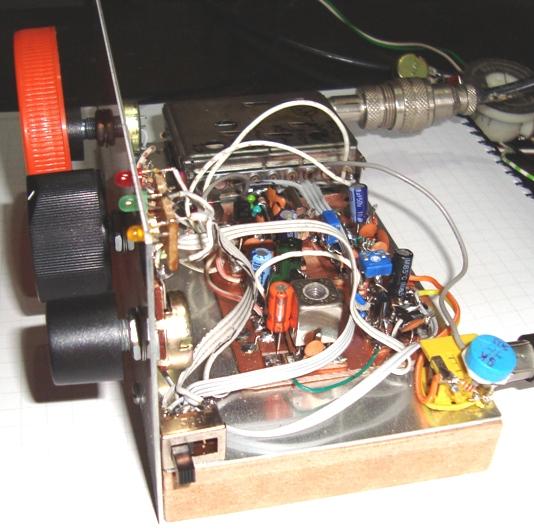

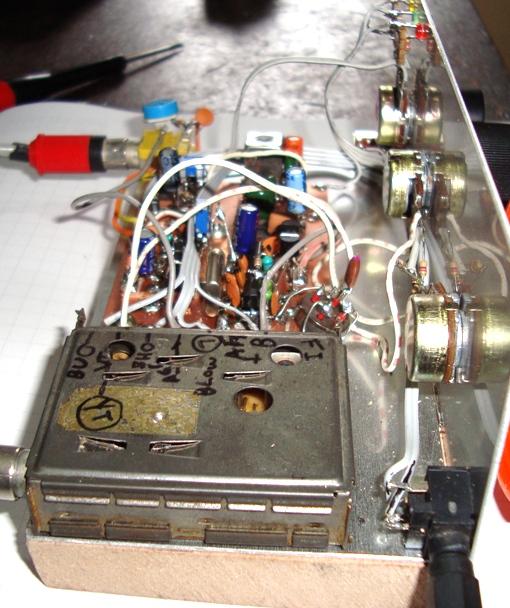

Foto : montagem bem feia rerere o trimpot a esquerda em cima (azul) é do AGC

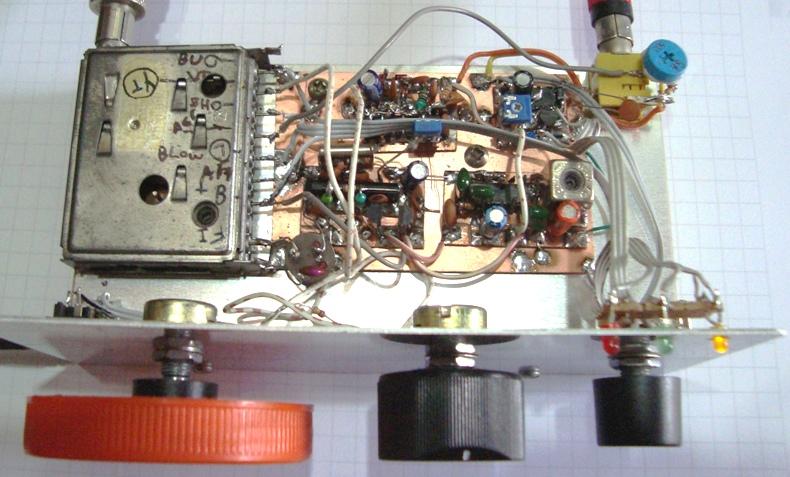

Foto : a chave de mudamça de faixa embaixo a esquerda foi retirada de um telefone, o conector amarelo a direita veio de um videocassete, e todos os eletroliticos são de sucata.
Foto : o conector de saida de audio veio de uma placa de som de PC, parte da fiação flat cable de PC.
Resultados
Recebemos todas as estações de TV (inclusive de UHF), estações de FM, serviços (radiotaxi, EMTU, radioamadores), aviação todos com otimo audio.
Em certas frequencias não há boa discriminação e aparecem emissoras onde não deveriam estar, atribuimos o fato a uma armonica do mixer.
Pela simplicidade da montagem vale o trabalho pelo resultado.
video da montagem final
73 de py2ohh miguel
