INVERSOR DE TENSÂO 12V para 30 / 33V

Quando fomos montar o receptor utilizando seletores de canais antigos (analogicos) deparamos com a necessidade de ter a tensão de 30V baixa corrente disponivel. Optamos por um circuito simples obtido na WEB apenas modificamos algumas coisas para se ajustar as nossas necessidades.

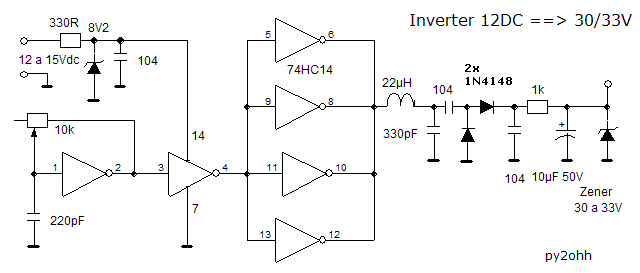

Esquema

Acredito que outros inversores tipo HC funcionariam tambem neste circuito, como dispunhamos do HC14 montamos com ele.

Ajustes :

Com o zener de 30V (pode ser 33V) desligado ajuste o trimpot de 10k para a maior leitura. Existem alguns pontos de ressonancia, procure aquele com tensão mais alta. Resolde o zener.

Montagem :

Montamos tipo dead bug (CI com pernas para cima) em uma placa de 15x20mm. Solde o CI na placa (pino 7), solde pinos 2 e 3 juntos, solde pinos 4, 5 9 11 e 13 juntos, solde pinos 6, 8,10 e 12 juntos. Assim por diante.

73 de py2ohh miguel
