Gerador de varredura de HF - Sweep generator
Um instrumento util para sua bancada com possibilidades ilimitadas de uso. Com componentes de aquisição facil e baratos, comprados pela internet. Este instrumento foi desenhado pelo colega Terry VK5TM.

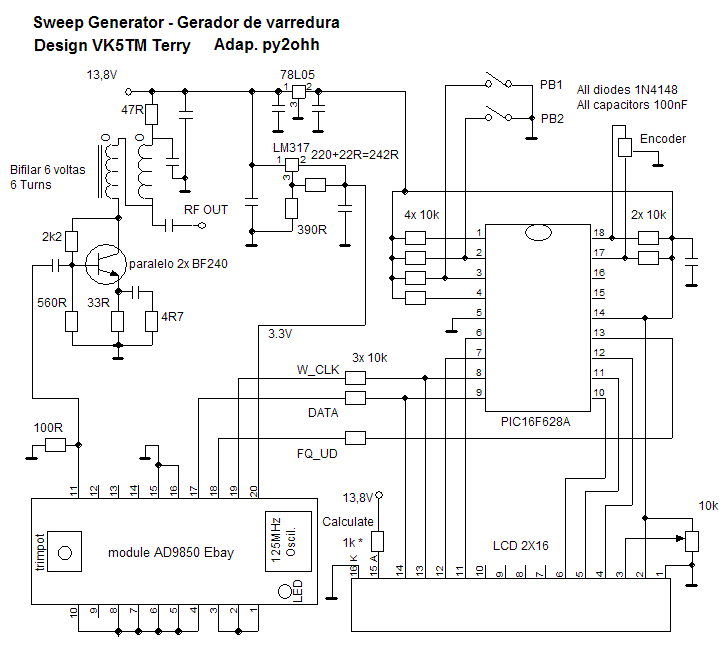

Esquema
O esquema tem muita semelhança com o esquema do DDS já publicado, tambem os links de onde adquirir podem ser obtidos na minha pagina DDS2 . O resistor de 1k no esquema, ligado ao pino 15 (backlight) deve ser calculado para cada tipo de LCD utilizado em função da corrente consumida em 5V.
O funcionamento e funções é descrito neste documento em ingles VK5TM txt .
Os arquivos HEX estão disponiveis no site VK5TM , as notas de copyrigth devem ser lidas antes do download. O arquivo hex a ser baixado é este SweepGen_1_1e_AD9850.hex
O interessante deste circuito é que com a simples substituição do PIC por outro PIC gravado com o seguinte arquivo hex PEGen7_4a_AD9850.hex (obtido no mesmo endereço) o instrumento muda para um gerador de RF de 0 a 40MHz, com as frequencias de radioamador com facil acesso. As teclas funcionam com outras funções. Tentei montar os dois PICs com chaveamento da tensão de VCC e não obtive exito, assim, para operação como gerador de RF, a substituição do PIC é necessaria.
Montagem experimental

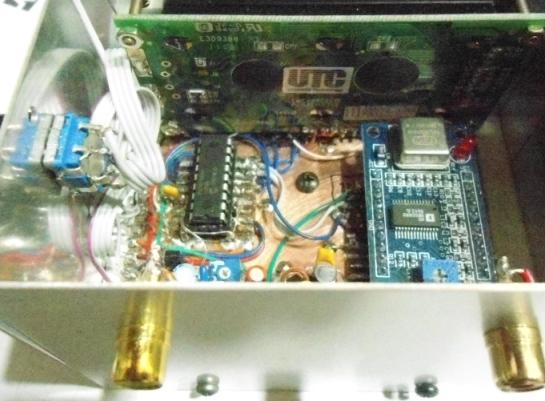

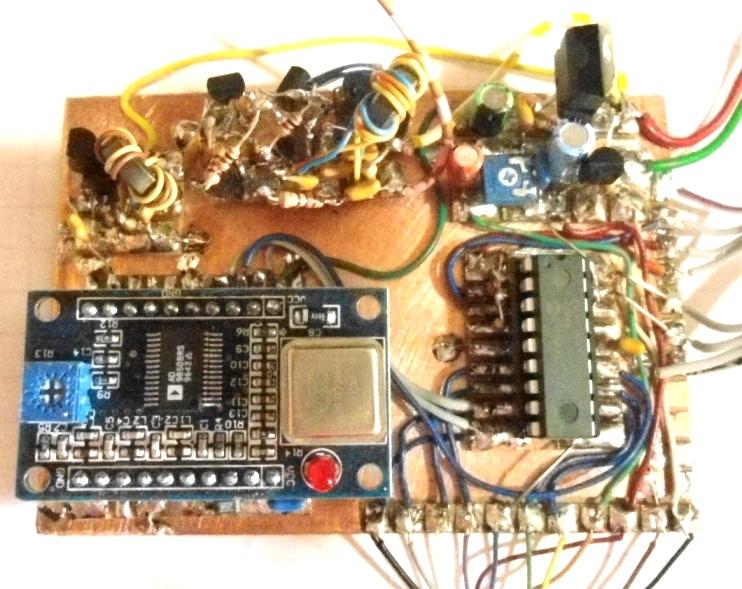

Montamos em uma placa plano terra da mesma forma que o DDS2 neste site.

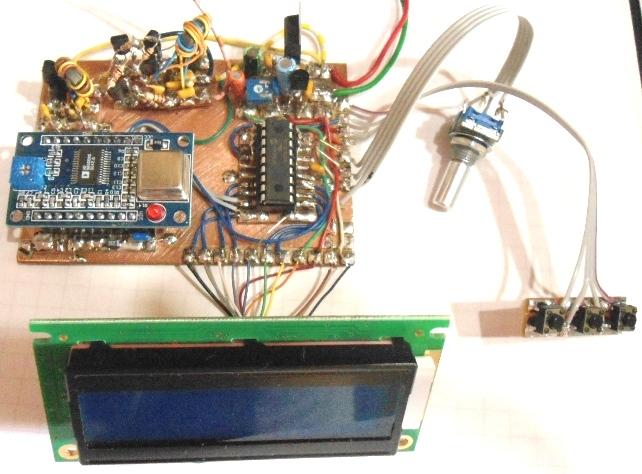

As conexões entre placa e LCD forma feitas com cabinhos coloridos de linha telefonica.

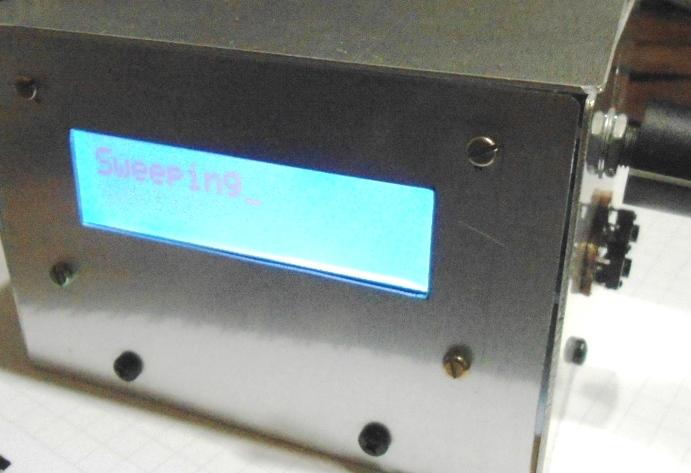

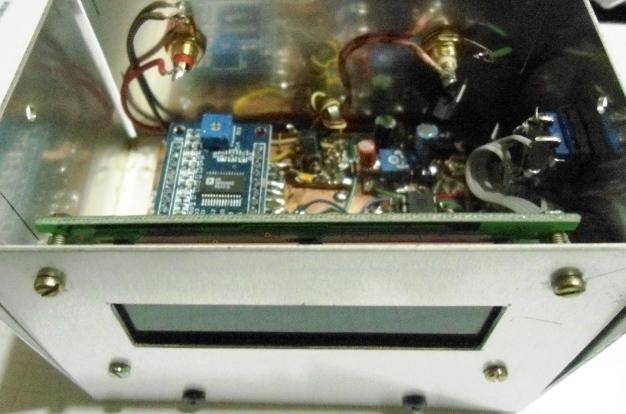

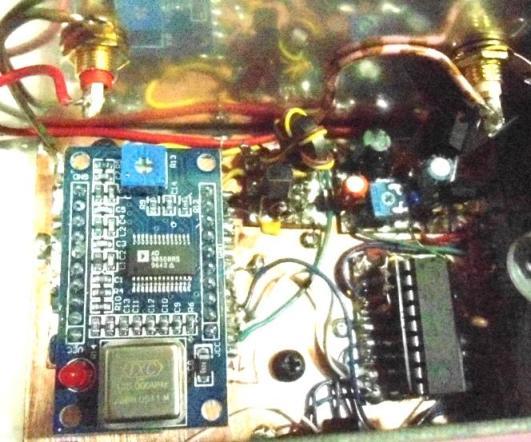

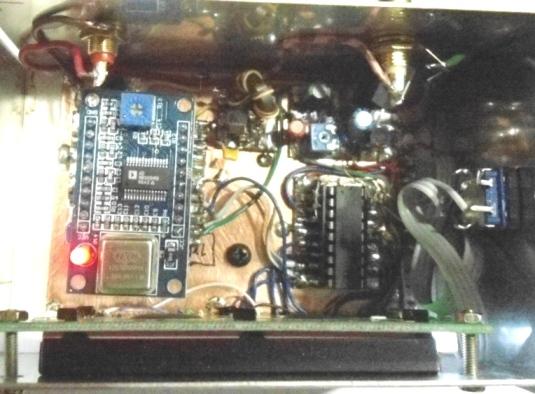

Para montar na caixa tivemos que re-alocar o modulo e retiramos os circuitos de correção de amplitude pois estavam deformando a saida, retiramos tambem uma chave que não tinha necessidade.
Utilizamos o encoder comprado no Ebay e duas chaves tactil, a chave do encoder foi ligada em paralelo com a chave PB1.
A utilização do gerador é muito grande e faremos artigos descrevendo cada uso.

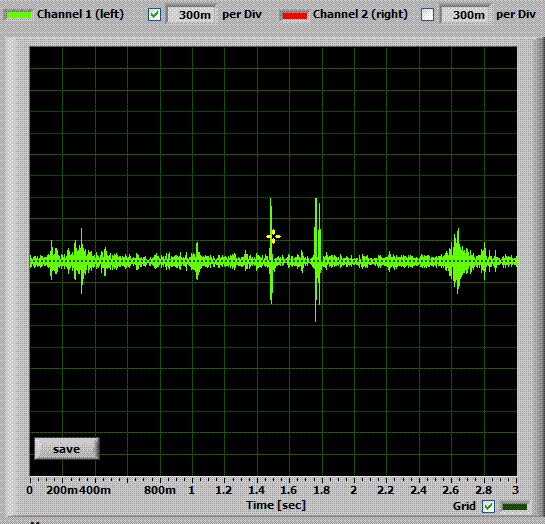

Os primeiros testes forma como um receptor de conversão direta (Carcará) com o gerador de varredura ligado como VFO. Assim percorremos toda a banda e em um osciloscopio de PC acompanhamos o que estava acontecendo na banda de 40m entre 7MHz e 7,2MHz.
Vemos atividade no inicio em CW e em LSB no meio e um QRM no final da banda.
Assim é possivel construir um analizador de espectro simples, varrendo de 0 a 40MHz.
Outras aplicações simples como para ajustes de filtros passa banda ou passa baixas, filtros ladder. Ou como graficos de ROE para antenas, de ponta a ponta de uma banda.
73 e boas montagens de py2ohh miguel
