TOROIDES DE LAMPADAS ECONOMICAS (FLC compact fluorescent light)

Estas lampadas são uma fonte para toroides de uso banda larga, como transformadores de impedancia, choques de RF e transformadores (ou bobinas) bifilares, trifilares ou quadrifilares.
Estes toroides NÃO servem para circuitos sintonizados.
Podem ser usados substituindo os toroides FT37-43.

Como abrir a lampada :

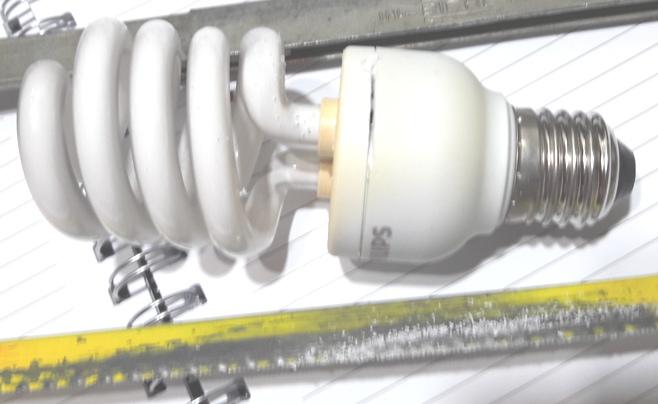

Foto : com ajuda de uma serra manual, faça um corte profundo na linha que separa as partes.

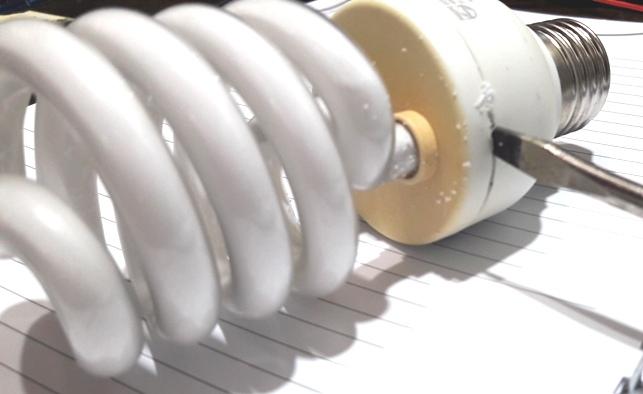

Foto : com ajuda de uma chave de fenda, force para que as partes se separem

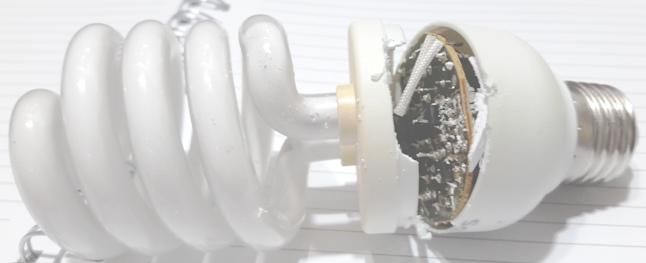

Foto: o circuito interno aparece.


Foto : são varios tipos de circuitos, alguns possuem toroides pequenos outros toroides maiores

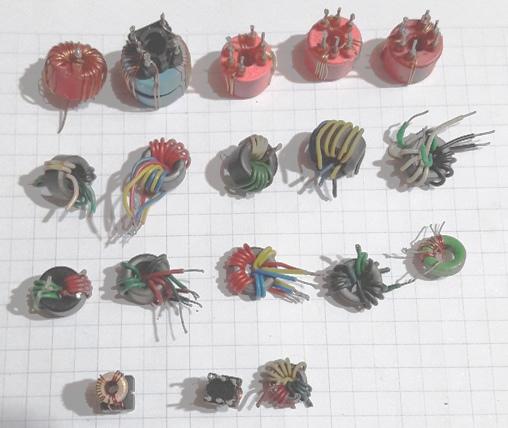

Foto : Todos este toroides foram retirados de lampadas economicas, alguns possuem uma cobertura plastica que protege o esmalte na hora de enrolar (esta cobertura plastica eu uso tambem como toroide com nucleo de ar).

Conheci alguns colegas malucos, aqui na minha cidade, que garimpam a coleta seletiva de supermercados a procura destas lampadas ...para abrir e consertar !
Como particamente funcionam com RF, a parte de luminescencia nunca deveria queimar !

Estas lampadas possuem alem dos toroides alguns itens interessantes :
-Transistor NPN para 1,5A que funciona até 2MHz.
     Util para chaveamentos de CC
-Diodos tipo 1N400x de 1A.
     Muitas aplicações: fontes, proteção contra inversão de polaridade ...
-Resistores não indutivos de baixo valor.
     Aplicação : Resistores de emissor em PA, carga de 47R em QRPp.
-Capacitores de poliester ( a maioria de baixo valor entre 1 e 22nF ... uma peça de 47 a 220nF, com tensão de 250V ou mais).
     Aplicação : filtros e passagem de RF em PAs.
-Diodo diac db3 - nem sempre presentes (util para disparos de triac ...).
-Pedaços de espagueti resistente ao calor.
-Capactores eletroliticos de alta voltagem (8 a 22µF 250V).
-Choque de 1,2 a 3mH (montados em toroide tipo transformador).
    Aplicação : filtros de audio, filtro de CW, filtros passa baixa (passivos e de baixa                                            impedancia : entre o radio e o alto falante)

Nestas horas de pouca propagação e praticamente sem radio, uma boa opção é montar alguma geringonça (contraption). Se sobrar algum tempo vou montar alguma ( o link de uma delas esta acima) e publicar...

73 de py2ohh miguel
