FILTRO PASSIVO DE AUDIO

- Usando choques retirados de sucatas de lampadas economicas (FLC). Ou com indutores comerciais.

Aqui vamos descrever uma
geringonça (contraption) : simples com componentes de sucata ( 2 indutores e 3 eletroliticos) e que pode ser utilizada em receptores de conversão direta (DC), entre a saida de audio e o auto falante : um filtro passa baixas !

Modelamos o filtro com o RFsim99 :


Modelamos para que os valores ficassem proximos de 1.3mH, valor dos choques retirados das lampadas (FLC) .

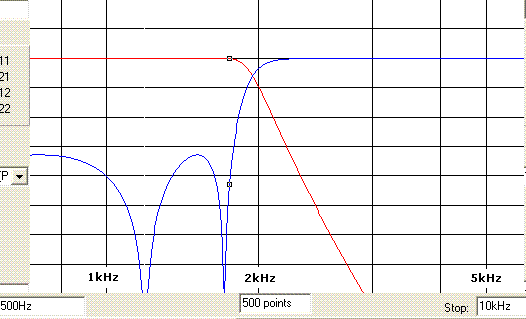

O grafico de resposta ficou assim :

Os graficos tem escala log e a linha inferior apresenta -40dB.

Modificamos os valores para que ficassem dentro do esperado, tanto dos valores dos choques como dos limites de frequencia (desejamos um filtro para SSB).

O esquema ficou assim :

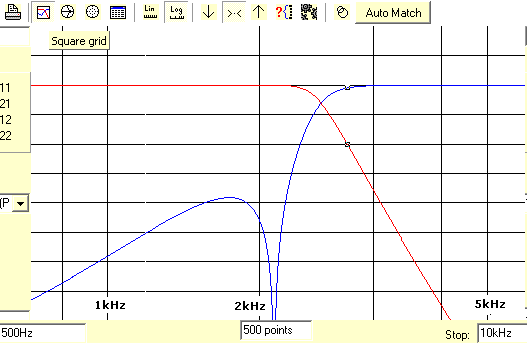

e o grafico assim :

Os valores atribuidos não ficaram otimos, a linha azul que representa o retorno de sinal (SWR) esta aquem dos -20dB ideais (ficou com -12dB). Montamos para verificar na pratica.

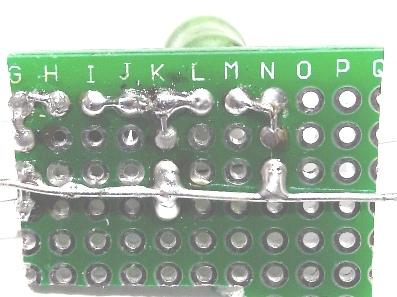

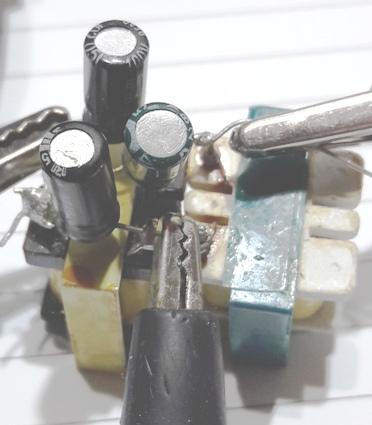

Fotos Montagem (da geringonça) experimental do filtro proposto, com eletroliticos comuns, lado negativo ao terra (GND).

Na pratica o resultado ficou assm :

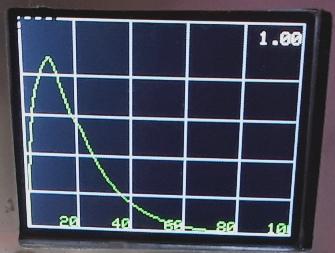

Scan de 100Hz a 10kHz , grafico linear x linear. Temos -3dB proximo a 2kHz, aproximadamente como calculado e perdas pequenas de 500hz para baixo.

Fizemos um ensaio deste filtro com o meu gerador de varredura de RF .... coloquei o gerador de 7060 a 7080 kHz ...a saida de sinal para um fio curto como antena.
O receptor com uma antena dipolo, sintonizado em 7060.
O filtro foi colocado entre a saida de audio do receptor e o auto falante.
O ponto de medição de tensão de audio foi colocado no auto falante, esta medição esta sincronizada com o gerador de RF.
O grafico mostra  o nivel de sinal de audio em função da frequencia, mostrando as duas laterais e o ponto entre as laterais é a frequencia de sintonia 7070 kHz.
Filme deste ensaio

Mesmo ensaio como o anterior, mas o gerador em 7070 kHz, observando uma lateral apenas.
Filme do segundo ensaio


Agora fiz o ensaio com o gerador gerando audio de 100 Hz a 10 kHz.
O filtro de audio foi colocado entre a saida do gerador e o auto falante e a medição esta sincronizada com a geração do audio.
O grafico mostra o desempenho do filtro, em função da frequencia.
Filme do terceiro ensaio

O quarto ensaio foi feito quando havia propagação (uma raridade nos tempos de hoje - julho 2018).
Temos duas estações PY2 do interior, a gravação com e sem o filtro, mostra um pouco do que se esperar do filtro para um receptor de conversão direta. Caso o sinal fosse um pouco mais fraco o resultado do filtro seria melhor.
O filtro foi colocado entre a saida de audio do receptor e o auto falante.
Filme do quarto ensaio

xxxxxxxxxxxxxxxxxxxxxxxxxxx

Refiz o filtro com indutores comercias de 1mH e capacitores de tantalo.






Filtro com indutores comerciais de 1mH.

Fiz o ensaio deste filtro com o gerador de RF e o receptor de conversão direta.
Gerador de varredura de 7060 a 7080 kHz.
Receptor em 7070 kHz.
Filme deste ensaio

xxxxxxxxxxxxxxx

Repeti o filtro agora com indutores de 2,5 e 2,6mH, capacitores de 4,7µF (2x) e um de 10µF.
O resultado foi um filtro mais estreito.
A configuração da medição foi como a anterior.
Filme deste ensaio

xxxxxxxxxxxxx

Conclusão :
A necessidade de um filtro passa baixas de audio, em receptores de conversão direta é vital !
Estes filtros funcionam muito bem neste tipo de receptores, em receptores comercias não alteram muito.
O ideal é usar um filtro antes do amplificador final de audio.
Este filtros simples são fáceis de fazer, não possuem componentes criticos e dão otimos resultados.
Devido a valores divergentes e diferenças tecnicas, existe uma diferença de resposta alterando a entrada e a saida do filtro. Então se for fazer e ao testar, teste tambem invertendo a entrada e a saida do filtro !
Com um pouco mais de elaboração é possivel fazer um bom filtro de CW !

Caso vc monte um destes envie seu comentario ...

73 de py2ohh miguel
 jul 2018
