6. MIXER - VFO

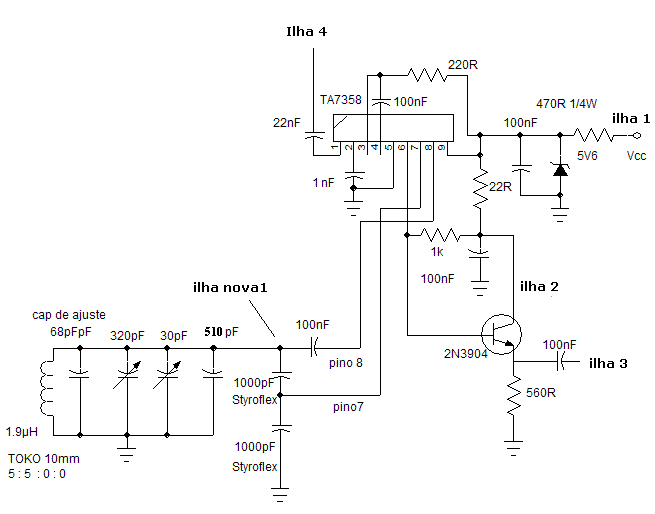

Esquema

Existem variações pequenas de um circuito de VFO para outro, basicamente todos seguem um calculo apenas, as mudanças são em função do capacitor variavel empregado e na cobertura de banda. Para calcular um VFO novo use a planilha mantendo apenas o circuito LC no oscilador do TA7358, onde o pino 8 representa a base e o pino 7 o emissor planilha VFO2

Montando

Corte uma placa de circuito impresso com mm ou caso vc esteja montando grande com mm, esta placa servira para montar o TA7358, voce pode se quizer soldar um soquete ou meio soquete de CI comum de 18 pinos. O TA7358 é muito dificil de queimar.

Use o CI TA7358 como mascara para traçar as linhas de corte.

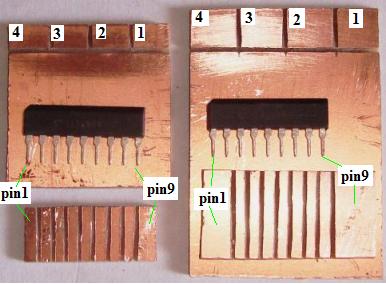

Corte agora a placa do modulo com mm pequena ou com mm grande.

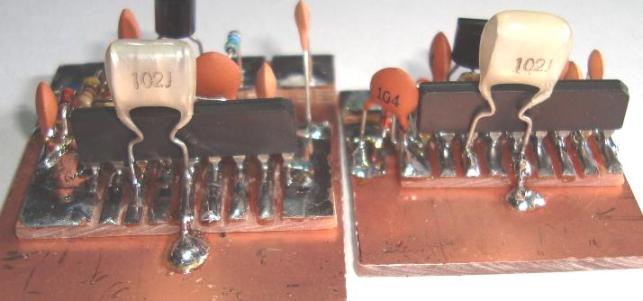

Fixe o TA7358 no centro da placa conforme foto,sode sempre um terminal depois ajuste e solde os outros

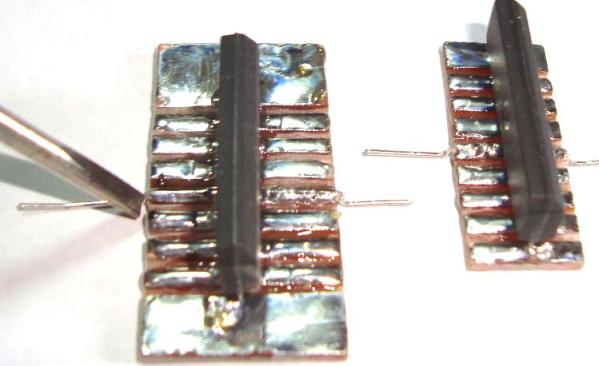

Solde dos dois lados da placa do TA7358, pino 5, fios (sobra de terminal de componente) para fixação na placa do modulo, depois dobre com a ajuda de uma chave de fenda.

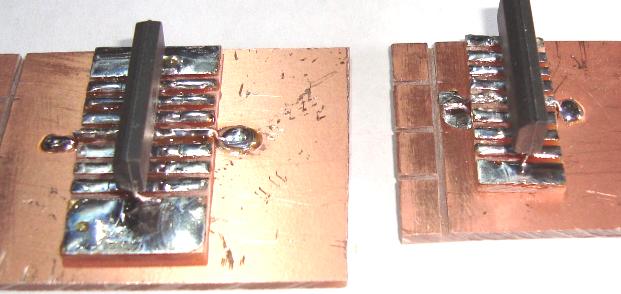

Solde na placa do modulo a placa do TA7358

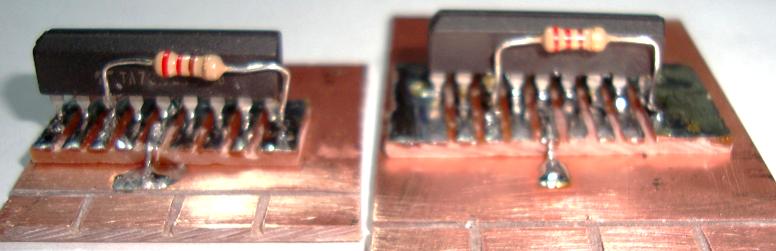

Solde um resistor de 220R entre o pino 9 e o pino 3 do TA7358 ( lado da frente )

Solde capacitor de 100nF entre pinos 3 e 4 do TA7358

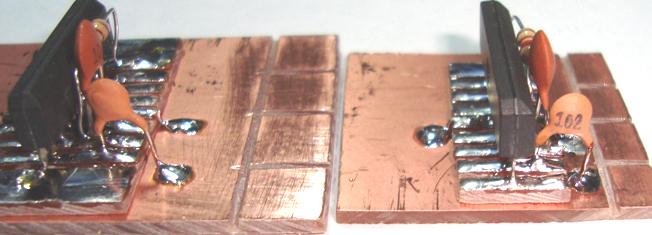

Soldar capacitor de 1nF entre o pino 2 do TA7358 e o terra

Soldar capacitor de 10nF entre pino 1 e a primeira ilha, conforme figura

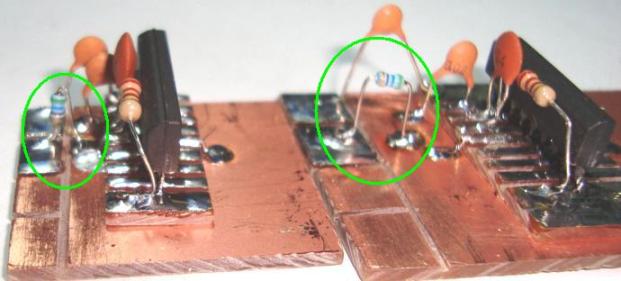

Soldar resistor de 560R entre a sgcunda ilha e o terra conforme desenho

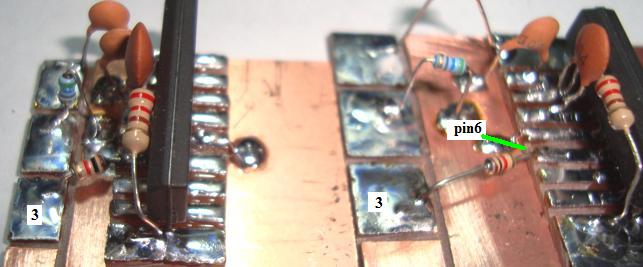

Soldar resistor de 1k entre a ilha 3 e o pino 6 do TA7358

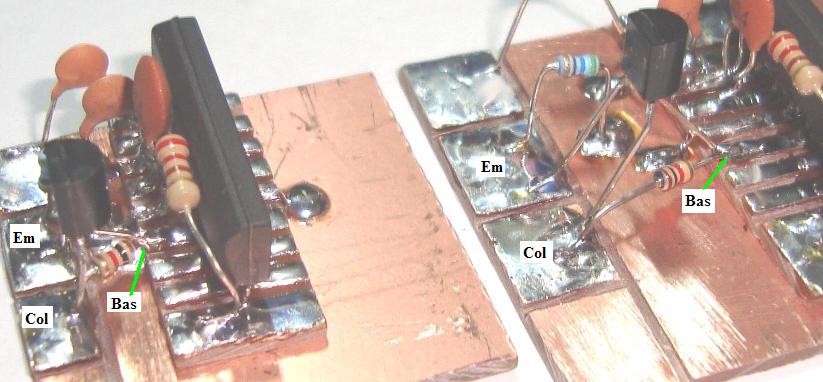

Soldar transistor 2N3904 Base pino 6 do TA7358, emissor ilha 2 (resistor de 560R) coletor ilha 3 (resistor de 1k).

Soldar capacitor de 100nF entre a ilha 3 (coletor do 2N3904/ resistor de 1k) e o terra

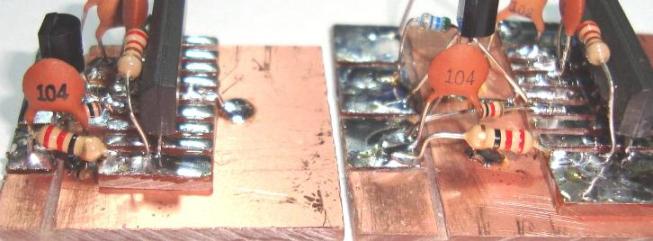

Soldar resistor de 22R entre a ilha 3 (coletor do 2N3904) e o pino 9 do TA7358

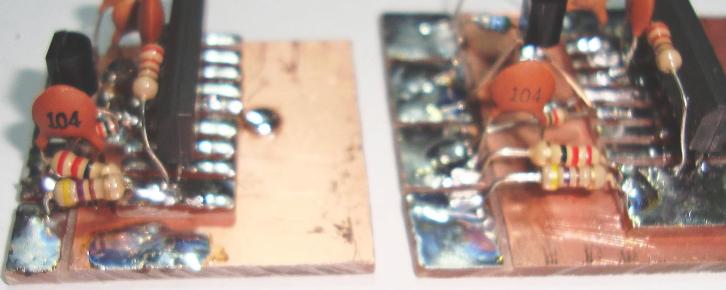

Soldar resistor de 470R entre a ilha 4 e o pino 9 do TA7358

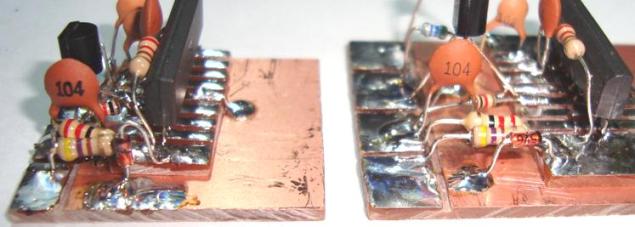

Soldar diodo Zener 5V6 entre o pino 9 e o terra (observar polaridade).

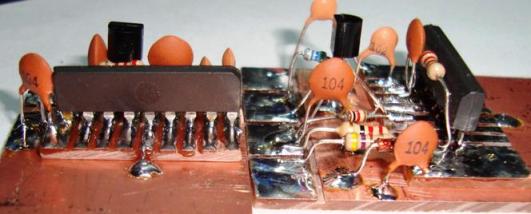

Soldar capacitor de 100nF entre o pino 9 do TA7358 e o terra (os modulos aparecem muito proximos na foto a esquerda o menor)

Montando o VFO

Soldar capacitor de 1nF entre o pino 7 do TA7358 e o terra

Adicionar uma ilha, feita com placa de circuito impresso colada com cola instantanea

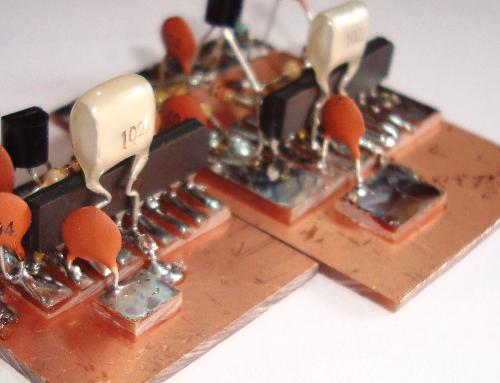

Soldar capacitor de 100nF entre o pino 8 do TA7358 e a nova ilha.

Soldar capacitor de estiroflex entre o pino 8 do TA7358 e a ilha nova

Montar transformador TOKO do VFO entre a ilha nova e o terra

Soldar o capacitor de 510pF (este valor depende do capacitor variavel empregado ou do varicap) entre a ilha nova e o terra

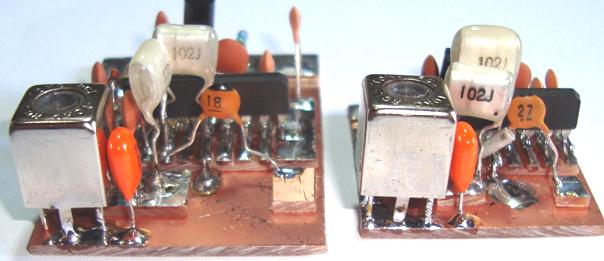

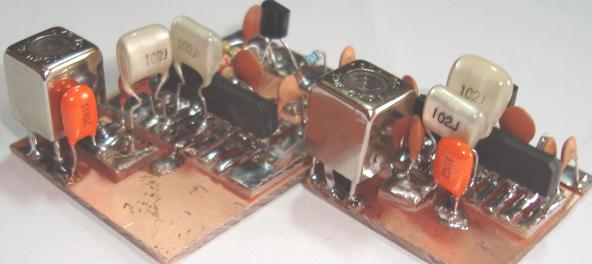

Cole outra ilha (ilha nova2) e solde um capacitor de 4p7 a 6p8 entre o pino 7 do TA7358 e a ilha nova2 (os valores nas fotos são de 18 e 27 pF).

Testando O VFO

Solde um capacitor variavel entre a primeira ilha nova e o terra (2 seções em paralelo C1 e C2 impressos no variavel)

Solde a alimentação ilha 1 Vcc (12 a 14V) e terra.

Ligue um frequencimetro na saida frequencimetro (ilha nova2) e o terra. No nosso caso necessitamos de um pré-amplificador para o frequencimetro (descreveremos a montagem dele em outro topico adiante).

Meça a frequencia minima

ajuste o capacitor variavel para a frequencia maxima

Adicione capacitores em paralelo com o capacitor variavel (entre a ilha nova1 e o terra) de tal forma que a frequencia maxima fique em 3MHz ou mais proxima dela mas nuca igual ou maior.

Como calcular o valor do capacitor a ser adicionado em paralelo:

1. Qual o valor de variação dos capacitores variaveis ? no nosso caso é 280pF

2. Qual a variação de frequencia do VFO ? no noso caso é de 3018 - 2772 = 246kHz

3. Quantos Khz esta a frequencia maxima acima de 3MHz? no nosso caso 18kHz

faça uma regra de tres simples.... se para variar 246kHz precisamos de 280pf quantos pF precisaremos para variar 18kHz ?

246/280=18/x ==> x=20pF

Este foi apenas um exemplo no caso da montagem deixamos os 18kHz o que fará o ararinha iniciar a banda dos 40m em 6982kHz

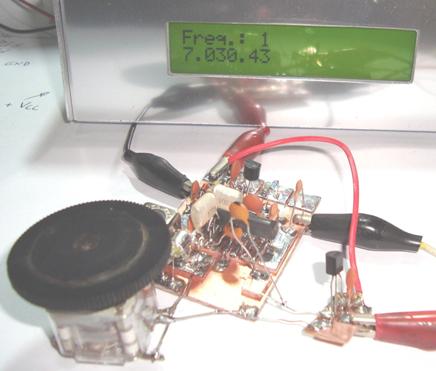

Como fica o display com o offset ligado ?
