ENGLISH begins after portuguese...please look down
Modulo do amplificador de microfone
esquema
material
Placa de circuito impresso virgem de 15 x 15mm (o tamanho depende da habilidade ou da idade do montador) no maximo deverá ser o dobro do indicado ou seja 30x30mm.
1 Transistor 2N3904 mas pode ser BC547B BC547C BC548B BC548C BC546B BC546C 2N2222.
2 capacitores ceramicos 100nF (podem ser poliester entre 47nF e 1000nF isolação maior que 25V)
2 capacitores ceramicos 47nF (isolação maior que 25V)..... DICA : estes capacitores mandam na tonalidade do audio... de 22nF (muito agudo) até 100nF (muito grave).
1 resistor de 100k 1/8W (pode ser 120, 150 180 ou 220K 1/4 ou 1/8W)
1 resistor de 4k7 1/8W (pode ser 3k9, 5k6 ou 6k8 1/4 ou 1/8W)
1 Diodo Zenner 4V7 300mW ou mais (pode ser de 5 a 7V)
Layout
Montagem
1. Cortar placa e serrar as ilhas.
2. Soldar o transistor 2N3904 (caso utilizar equivalentes, identificar os lides).
3. Soldar resistor de 100k entre ilhas 2 e 3.
4. Soldar capacitor de 47nF entre ilhas 1 e 2.
5. Soldar resistor de 10k entre ilhas 5 e 6.
6. Soldar resistor de 10k entre ilhas 5 e 1.
7. Soldar diodo zenner entre ilhas 5 e GND (observar polaridade faixa lado ilha 5).
8. Soldar resistor de 4k7 entre ilhas 3 e 6.
9. Soldar capacitor de 47nF entre ilhas 3 e 4.
10. Soldar capacitor de 100nF entre ilha 5 e GND
11. Soldar capacitor de 100nF entre ilha 6 e GND
Todo modulo pode ser testado... ligue +Vcc na ilha 6 e - no GND, coloque um mike entre ilha 1 e GND e um fone entre ilha 4 e GND.

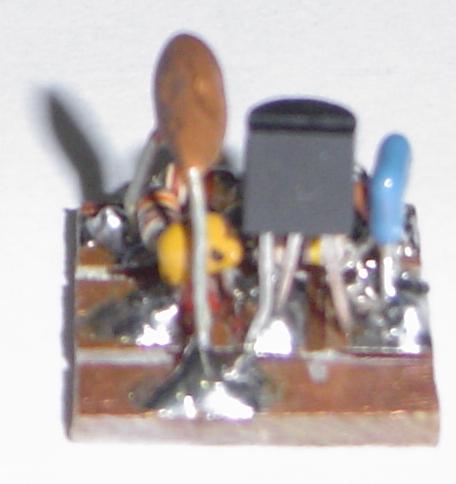

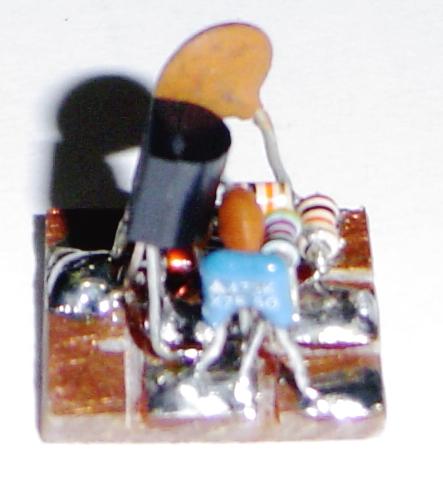

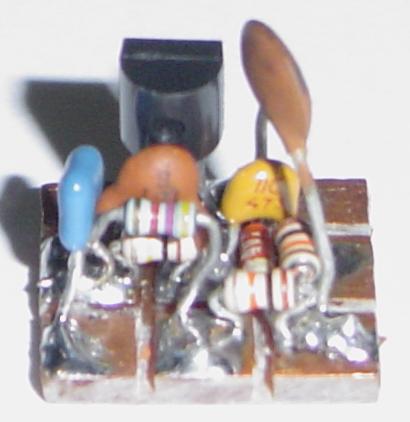

Fotos
Neste modulo foi montado um capacitor de 220pF em paralelo com o resistor de 100K
Module: Microphone Amplifier
Schematics
Parts List
Copper clad PC board 15x15 mm or bigger (size depends on the builders experience and/or age !), however should not exceed 30x30mm
1 Transistor 2N3904 may be BC547B BC547C BC548B BC548C BC546B BC546C 2N2222.
2 100nF (104) Disc cap (between 100nF - 1000nF greater than 25V)
2 47nF (473) Disc cap (greater than 25V) Tip: the audio tone depends of these caps... from 22nF (treble) to 100nF (bass).
1 100k resistor 1/8W (may be 120, 150 180 or 220K 1/4 or 1/8W)
1 4k7 resistor 1/8W (may be 3k9, 5k6 or 6k8 1/4 or 1/8W)
1 Zenner Diode 4V7 300mW or greater (may be 5 to 7V)
Layout
Building
1. Cut the PC board and make islands with a hand saw removing the copper layer. Islands size 4x4mm or bigger.
2. Solder 2N3904 transistor (if you are using other watch pins connections).
3. Solder 100k resistor between islands 2 and 3.
4. Solder 47nF cap between islands 1 and 2.
5. Solder 10k resistor between islands 5 and 6.
6. Solder 10k resistor between islands 5 and 1.
7. Solder zener diode between islands 5 and GND.(take care with polarity).
8. Solder 4k7 resistor between islands 3 and 6.
9. Solder 47nF cap between islands 3 and 4.
10. Solder 100nF cap between islands 5 and GND.
11. Solder 100nF cap between islands 6 and GND.
