Chave eletronica (74HC4053)
Utilizamos a chave eletronica 74HC4053 no lugar de um rele de 3 polos 2 posições.

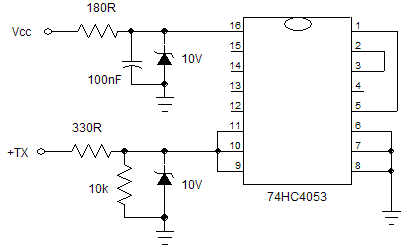

Esquema da chave 74HC4053
As chaves são comandadas pelos pinos 9, 10 e 11.
Para maiores informações consulte o datasheet.
Material
1 Placa de circuito impresso 15 x 25 mm
1 Circuito integrado 74HC4053
2 diodos zener 10V 250mW ou mais
1 resistor de 180R 1/4W
1 resistor de 330R 1/4W
1 resistor de 10k 1/4 ou 1/8W
1 capacitor ceramico de 100nF

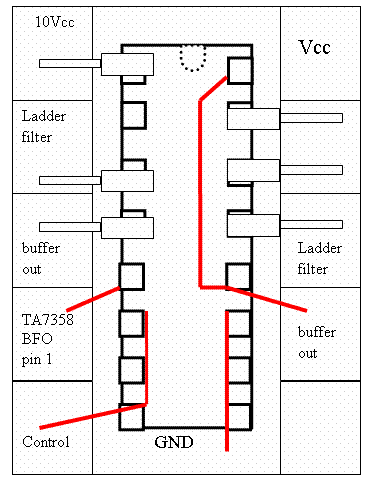

Layout
O CI será montado de pernas para cima.
As ilhas são de 5 x 5 mm
Montagem
1. Cortar placa e serrar as ilhas. Posicionar, dobrar pernas para baixo e soldar 74HC4053 (cortar os lides um pouco).
2. Soldar JUMPER entre pinos 1 e 5 e ilha de saida (buffer out TA7358 VFO).
3. Soldar JUMPER entre pinos 6, 7 e 8 e ao terra.
4. Soldar JUMPER entre pinos 9, 10 e 11 e a ilha Control.
5. Soldar JUMPER entre pino 12 e ilha TA7358 BFO pin1.
6. Soldar zener (observar polaridade) entre ilha 10Vcc (a tarja preta é deste lado) e terra.
7. Soldar zener (observar polaridade) entre ilha Control (a tarja preta é deste lado) e terra.
8. Soldar capacitor de 100nF entre ilha 10Vcc e terra.
9. Soldar resistor de 180R entre ilhas Vcc e 10Vcc.
10. Soldar resistor de 10k entre ilha control e terra.
11. Soldar resistor de 330R em pé na ilha Control (deixar lide comprido para posterior ligação).

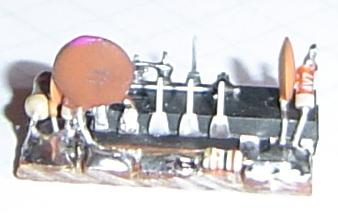

Fotos Pictures
Não são exatamente como descritos no layot. Usamos dois zener de 4V7 em serie, um capacitor de 100pF ligado do pino 15 a uma ilha, um capacitor de 100nf entre a ilha control e o terra e as demais ligações foram aereas. O Layout é do ARARINHA 20m.
73 e boa montagem !
Py2ohh miguel
Electronic key (74HC4053)
We use the electronic key 74HC4053 in the place of a 3x2 relays.
74HC4053 Schematicst
Pins 9, 10 and 11 enable the switching.
If you want more info about the IC please read the datasheet,
Parts List
Copper clad PC board 15x15mm.
1 IC 74HC4053
2 zener diodes 10V 1/4W or more.
1 180R 1/4W resistor
1 330R 1/4W resistor
1 10k 1/4 or 1/8W resistor de
1 100nF (104) Disc cap
Layout
All the islands are 5 x 5 mm.
Building
1. Cut the PC board and make islands with a hand saw removing the copper layer.
2. Solder JUMPER between pins 1 and 5 and island buffer out (buffer out TA7358 VFO).
3. Solder JUMPER between pins 6, 7 and and ground.
4. Solder JUMPER between pins, 10 and 11 and Control island.
5. Solder JUMPER between pins 12 and island TA7358 BFO pin1.
6. Solder zener (look polarity) between island 10Vcc and ground.
7. Solder zener (look polarity) between island control and ground.
8. Solder 100nF capacitor between island 10Vcc and ground.
9. Solder 180R resistor between island 10Vcc and Vcc.
10. Solder 10k resistor between island control and ground.
11. Solder 330R resistor (only one side another without connection now).
Pictures
They are not accurately as described in layot. We use two to zener of 4V7 in series, a 100pF capacitor connected to pin 15, a 100nF capacitor between the island control and ground and the others connections had been aerials. The Layout is from 20m ARARINHA .
73 Py2ohh miguel
