SDR/ DRM

Para a utilização dos receptores descritos abaixo, podem ser usados os softwares: KGK, Rocky, Winrad e outros.

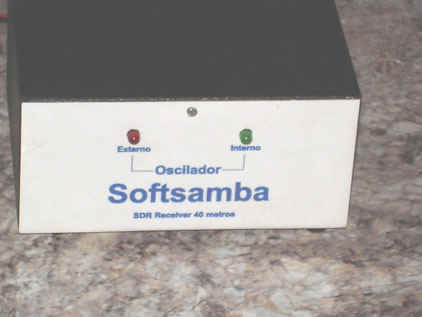

Softsamba: Receptor SDR, bastante simples, baseado no Softrock, e desenvolvido pelo Miguel  PYOHH. Colocamos uma chave comutando o oscilador, permitindo assim de se colocar um oscilador externo.  Esquema

SDRtotal: O mesmo Softsamba, mas com a possiblidade de se receber a faixa completa de 40 metros. Como ele usa FI, alterando o VFO e o filtro de entrada, pode-se receber outras faixas.  Esquema   Algumas sugestões para   VFO

ZETA SDR BR: Este não precisa de bobinas complexas, nem componentes SMD e   funciona muito bem. O esquema original pode ser encontrado em: http://www.qrz.lt/ly1gp/SDR/ . Pode ser montado para 80 ou 40 metros. Com placa de som de 48KHz, poderá receber de 7.056,5 MHz a 7.104,5MHz. Se usar placa de som de 96KHz, receberá de 7.032,5 a 7128,5MHz. Para 80 metros, a faixa de recepção será de 3.555,5MHz a 3.603,5MHz para placa de 48KHz e de 3.531,5MHz a 3.627,5MHz com placa de 96KHz.

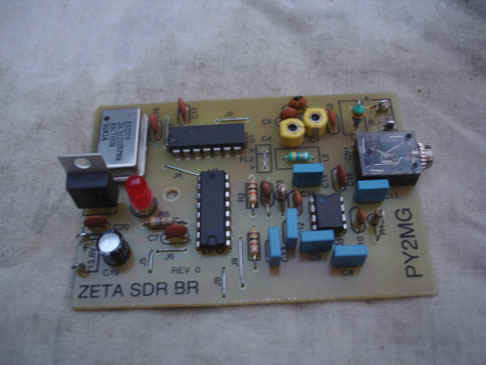

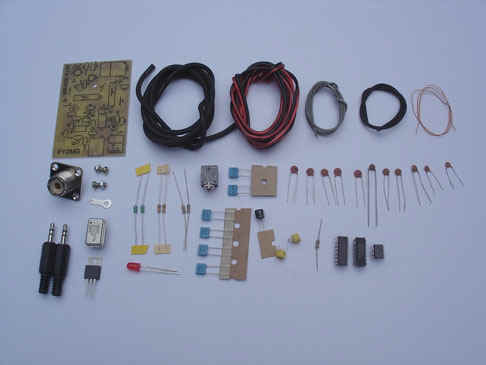

                                       Zeta SDR BR montado                                                                                        KIT SDR BR

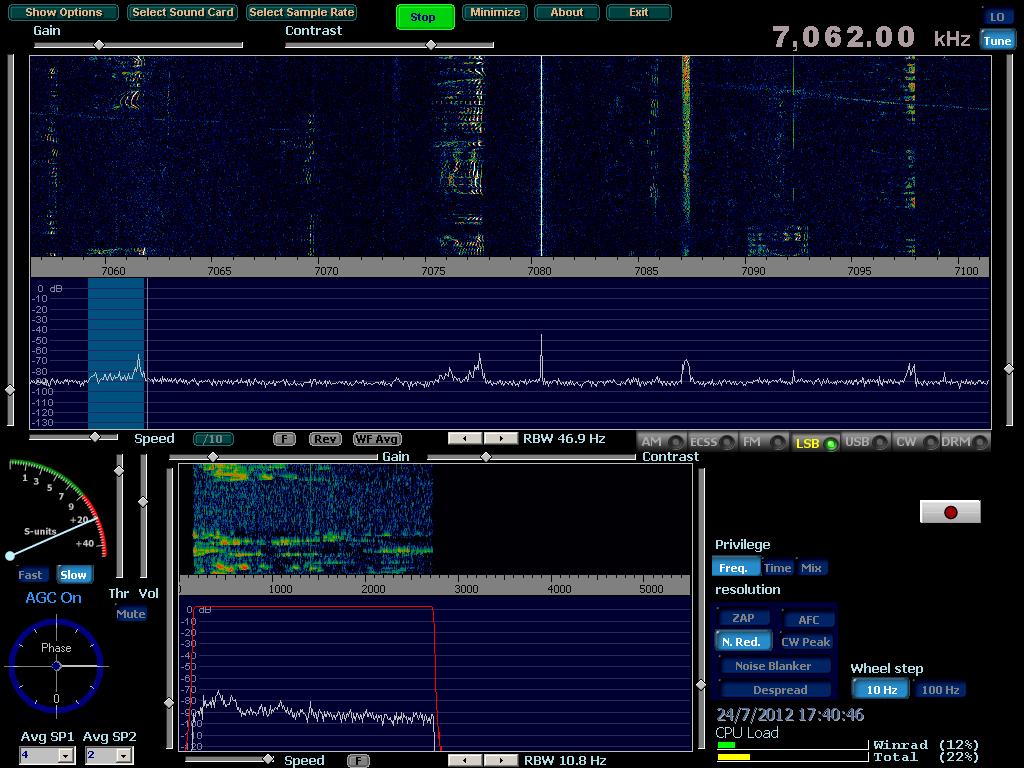

Abaixo Imagem do software Winrad com o Zeta SDR.

SDRMON: Receptor SDR com componentes fáceis de serem encontrados, usa apenas 3 circuitos integrados. Além disso, ele pode ser montado para 80 ou 40 metros. ESQUEMA    SDRMON BANDAS

UPCONVERTER TA7358: Funciona bem, veja neste link que tem um monte de coisas sobre upconverter: http://kl7fze.net/tag/shortwave. A placa abaixo foi retirada do link acima.

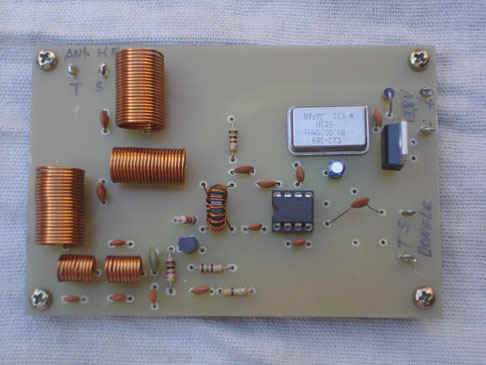

UPCONVERTER SDRUPBR: Outro upconverter, mas esse usa NE602, e amplificador de RF com atenuador. Breve colocaremos os esquema.
