Aqui começa minha aventura na montagem do famoso BITX, estou me baseando nas informações do site do Miguel PY2OHH como o Miguel é muito didático em seus artigos, recomendo quem for montar dar uma olhada em seu site e também me baseei nas informações do autor do artigo o colega Indiano Ashhar Farhan BITX20.
Vou montando aos poucos e em módulos pois fica mais fácil de testar e corrigir algum erro. Já tenho montado o Selecionador de cristais e os módulos bidirecionais, estou terminando a placa do BFO,
à medida que for montando , vou publicando aqui pela página.
Minha intenção é mostrar o desenho das placas e assim poder ajudar algum colega que queira montar, e também mostar a minha versão .Deixo a parte de explicações do funcionamento para serem vistas nos sites indicados acima.

Apesar de ter diversos programas de desenho de placas de circuito impresso, ainda continuo desenhando as placas 'a mão ,não ficam bonitas, mas funcionam.

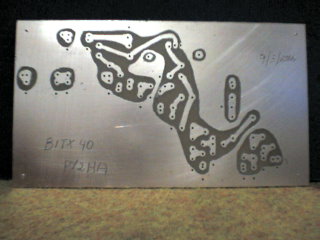

Começo sempre desenhando em papel quadriculado, depois de pronto copio em papel vegetal e do vegetal faço a furação na placa, com os furos feitos e de posse da caneta de circuito impresso, desenho todas as ilhas no furos e vou unindo as ilhas me baseando no desenho do papel vegetal, costumo deixar bastante área de terra.
Se tiver que fazer duas ou três placas, como o traçado é manual não ficarão iguais, porém a furação estará idêntica em todas.

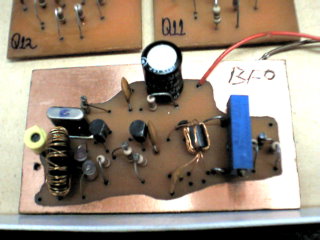

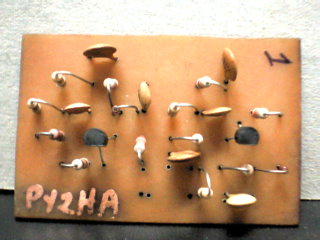

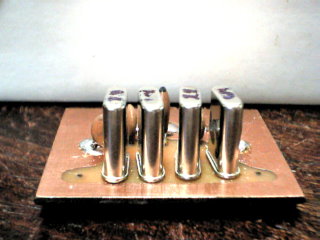

Os 3 bidirecionais, filtro ladder e BFO

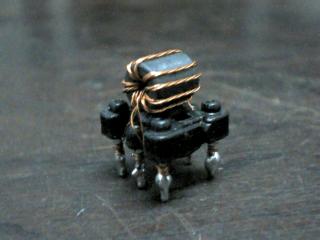

Bobina trifilar em suporte de FI de 10mm

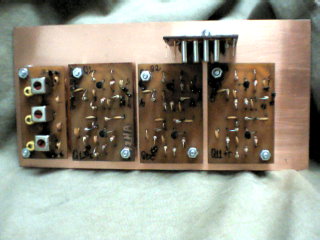

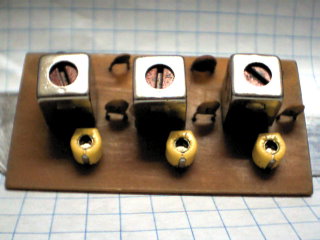

Front End , os 3 Amplificadores Bidirecionais e o Filtro Ladder

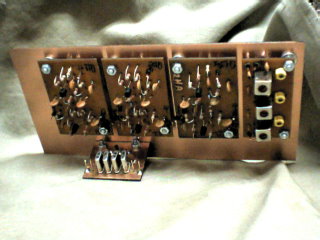

Front End , os 3 Amplificadores Bidirecionais e o Filtro Ladder , vistos de outro ângulo

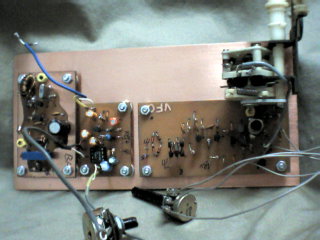

VFO , Amplificador de Àudio e BFO

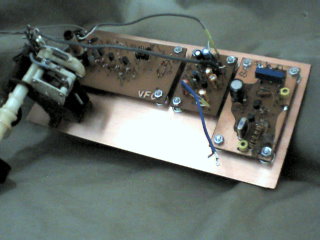

VFO , Amplificador de Àudio e BFO , vistos de outro ângulo

Visão geral faltando interligar os módulos

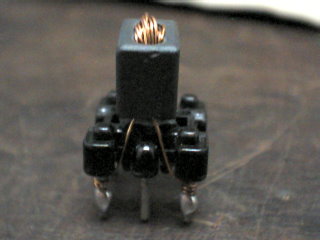

Bobina Bifilar em suporte de FI de 10mm para o PA

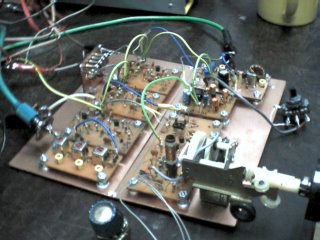

Parte de recepção interligada
