144 MHz preamp Gain > 24dB en ruisgetal 0,22dB met een MGF1302

Om de coax verliezen op te heffen dient men een goede preamp te gebruiken. Natuurlijk kun je er eentje kopen van bijvoorbeeld SSB Electronics maar dat kost veel geld. Zelfbouwen is veel leuker en ook leerzaam !
Ik heb al in het verleden diverse ontwerpen nagebouwd met o.a. een BF199, 40168, BFY90, BF900 en dat was eigenlijk helemaal niks. Wel gain maar ook veel extra ruis uit de preamp zelf. Als je op een leeg stukje band afgestemd was had je nog S5 ruis .... allemaal zooi. Ik had ook ontwerpen gezien met dure fets die haast niet verkrijgbaar waren maar ook diverse ontewerpen met een MGF1302 die 5 euro kost ... daar konden we mooi mee experimenteren en als het fout ging was het niet zo'n aanslag op de beurs.
Ik heb e.e.a. volgens de "dode torren of luchtbouw" methode gemaakt. Netter is een printje, maar om te experimenteren is luchtbouw enorm handig en je kunt alles heel compact bouwen en zo ongewenste capaciteiten van lange draden minimaliseren.
Ik heb twee ontwerpen samengevoegd, gewoon voor de fun, de ontwerpen op zich werkten ook prima. Het is een combinatie van het ontwerp van PA0JMV en DF9CY.

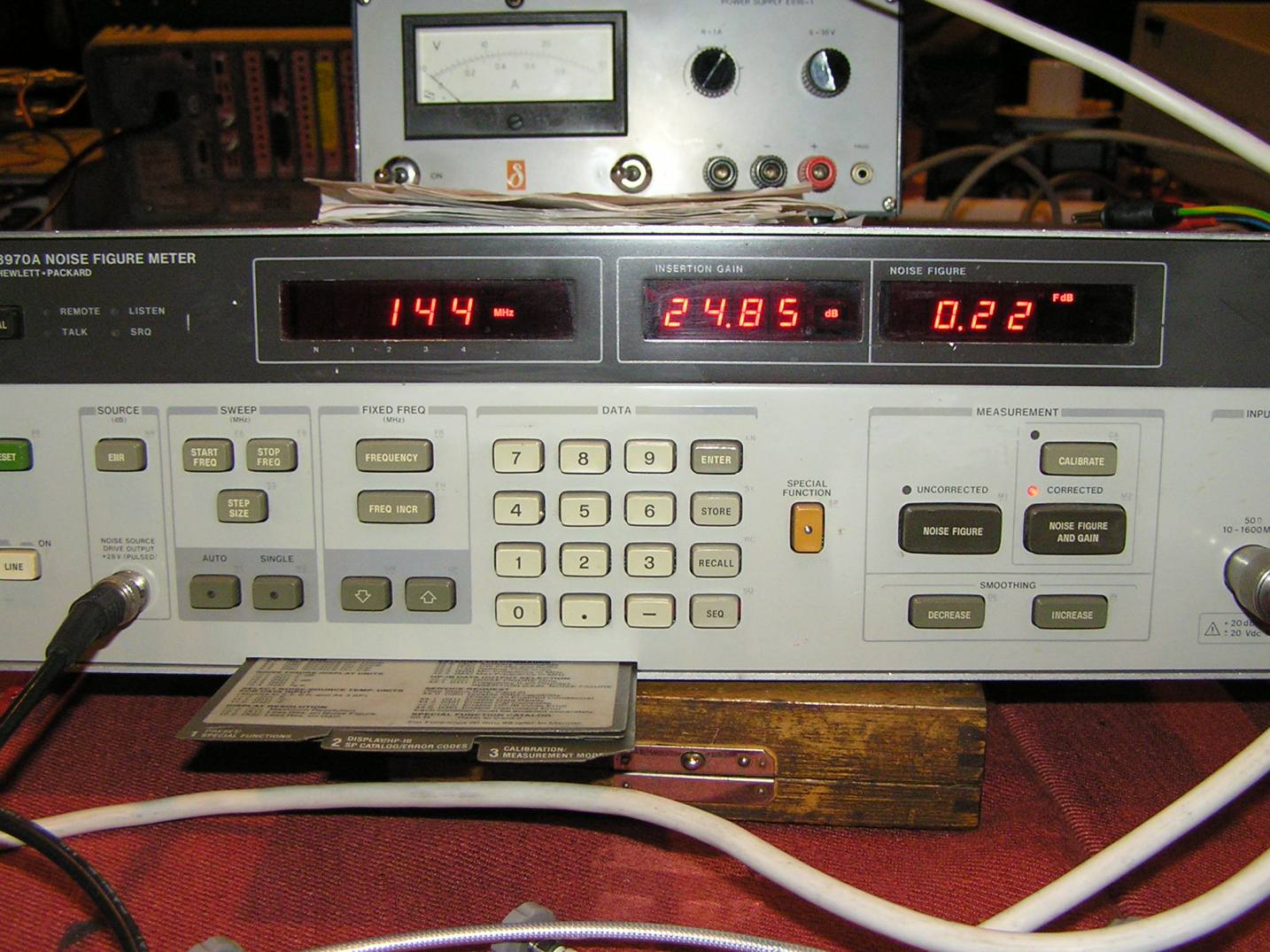

De preamp is afgeregeld en gemeten bij Hans PA0EHG en gaf een gain van 24,2 dB bij een ruisgetal van 0,22 dB.

Tips voor de zelfbouw met een MGF1302:
Let op dat je alles zo compact mogelijk bouwt. Korte draden en netjes solderen met minimaal soldeer. Het gebruikte kastje is gekocht op een vlooienmarkt en bevatte een overspanningsbeveiliging die ik eruit heb gehaald. Mooi kastje met 2x N connector en waterdicht.
Volgens de ontwerpen wordt de drain spanning met een 7805 en een potmeter ingesteld op ongeveer 4,5 Volt. Dit gaf wel ruim 20dB gain maar ook een ruisgetal van 0,5 dB ... op zich al heel mooi. Echter door de spanning te verlagen naar 2,9 Volt haalde ik 24,2 dB en 0,22 dB ruisgetal. Bij een 2e versie heb ik de 7805 vervangen door een LM317 en de drain op 1,2 Volt ingesteld !!!

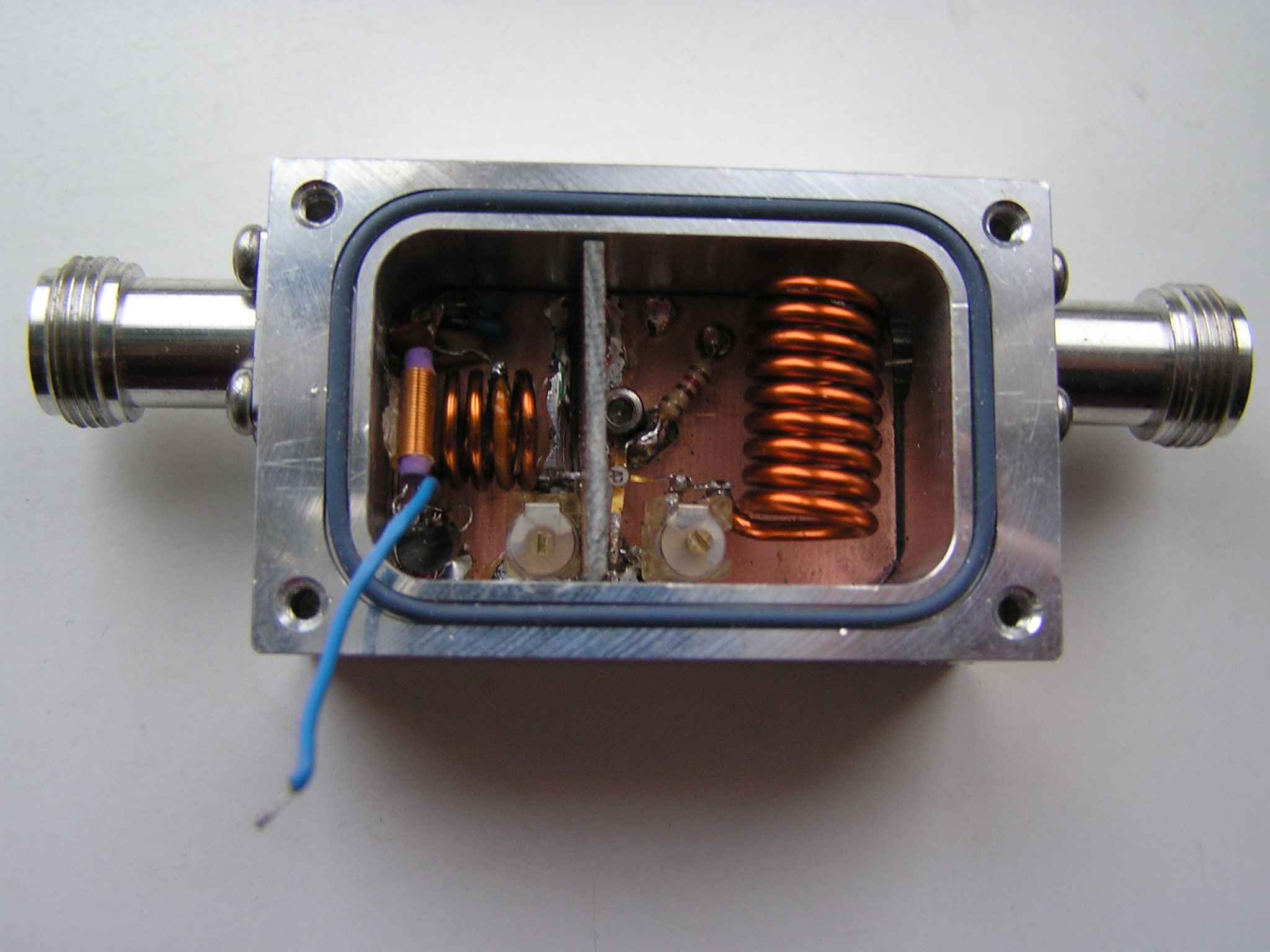

Op de foto wordt de voedingspanning van ruim 12 Volt tijdelijk via een draadje aangesloten. In praktijk moet de spanning via de coax binnen m.b.v. een spoeltje (links op de foto) zoals ook bij satelliet LNB's gebruikelijk is.
