Instrumentos de Medida

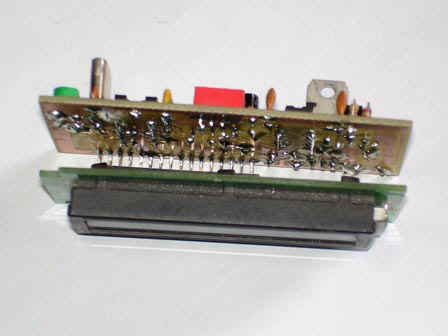

PICFREQ4: Com novo layout de placa, ficando ela do tamanho da placa do display. Isso facilita a instalação dentro de receptores, transmissores e transceptores. Disponível em KIT

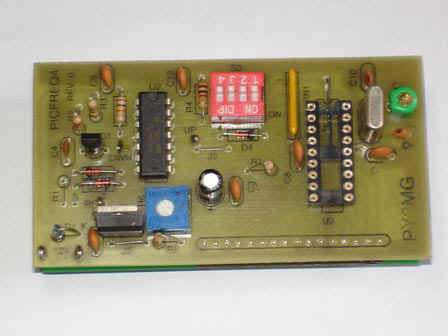

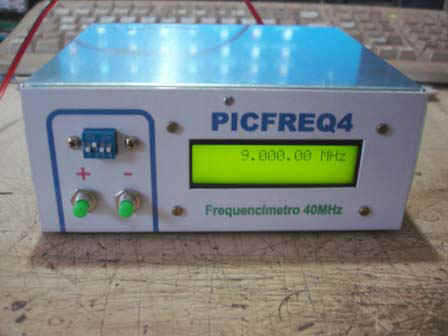

PICFREQ4 montado:

FREQUENCÍMETRO DL4YHF:   Frequencímetro do nosso colega alemão DL4YHF, veja o link: http://www.qsl.net/d/dl4yhf//

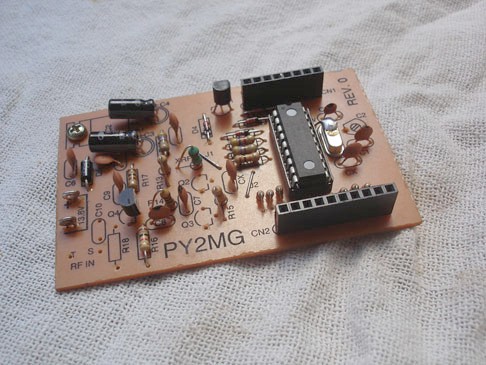

                                Placas micro e display                                                        Placa do micro

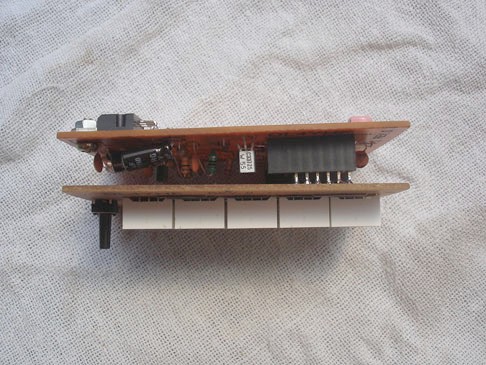

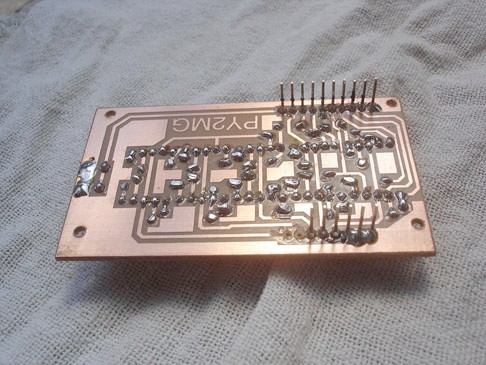

             Placa display lado com os pinos                                                 placas juntas

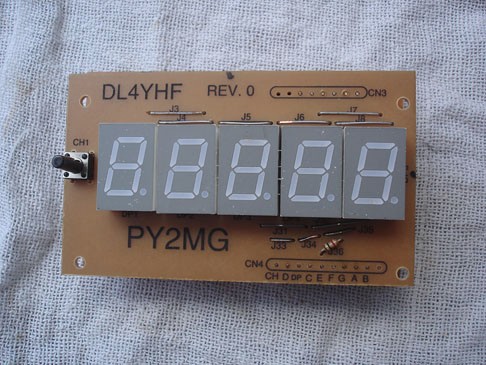

                                        Placa Display

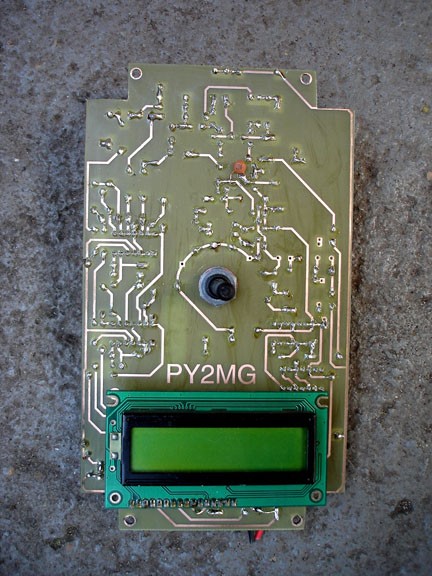

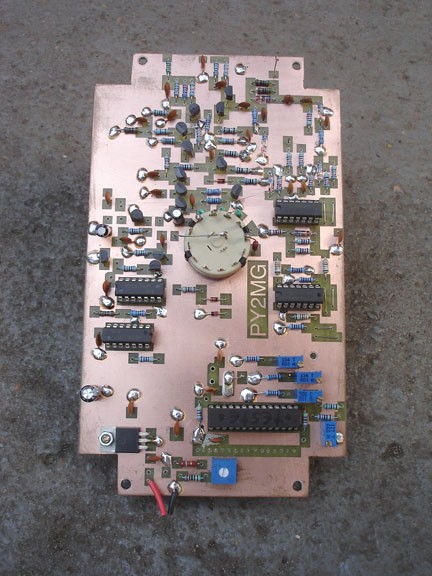

ANALANT: Analisador de antena de 1,5 a 31MHz(em andamento)

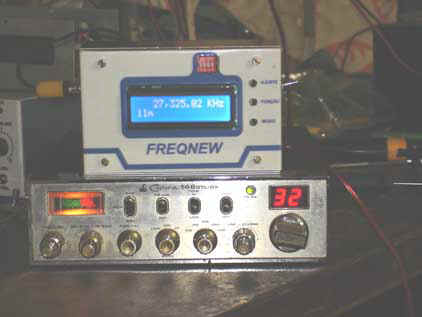

FREQNEW: Outro frequencímetro até 50MHz. Pode-se armazenar informações por banda. Mais indicado para adpatação em radios que não possuem leitura digital de frequencia. Somente montado

Ponta de prova RF: Pode-se com ela verificar os sinais de RF em estágios de RF em transmissores, durante ajustes. Muito útil. Texto explicativo

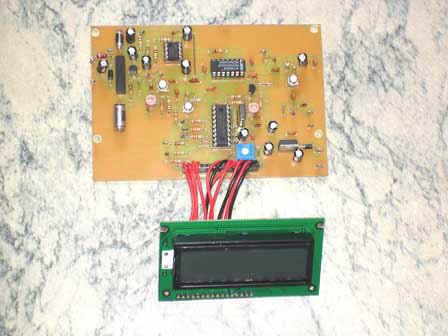

FCL: 4 instrumentos em 1. Mede capacitores, indutores, é frequencímetro até 30MHz e ainda de quebra tem um oscilador para testes de cristais. O esquema e o software pode ser baixado da página: http://www.hamradioindia.org/circuits/fcl.php

Grid dip meter(GJO, Grid jump oscillator): Na verdade não é um grid dip meter, pois no grid dip meter a agulha do medidor dá um mergulho quando encontra a ressonância, se deslocando para o zero do medidor. Esse ao contrário, quando ele encontra a ressonância, ele dá um salto, sendo que ponteiro se desloca no sentido do final de escala. Ele é muito fácil de montar. O ideal é ter um frequencímetro para verificar a frequencia de ressonância, quem não possuir um frequencímetro, pode solicitar a um colega que tenha, e fazer uma escala no painel da caixa. As bobinas podem ser feita pelo próprio montador, podendo ser usados os indutores tipo resistor. Com as bobinas corretas, ele pode trabalhar até 30MHz. Esquema

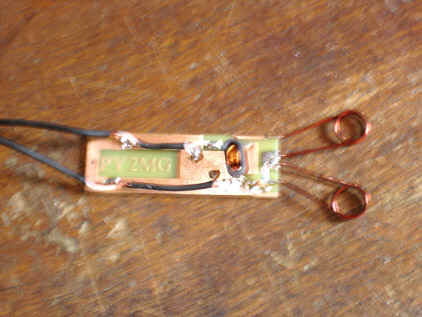

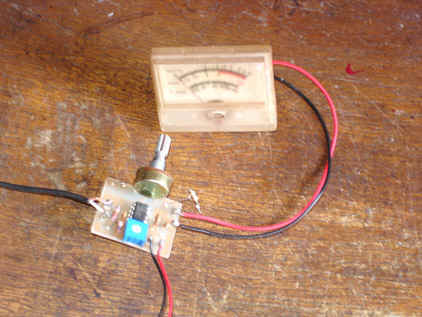

                                 Oscilador                                                      Ponte                                                 Detetor

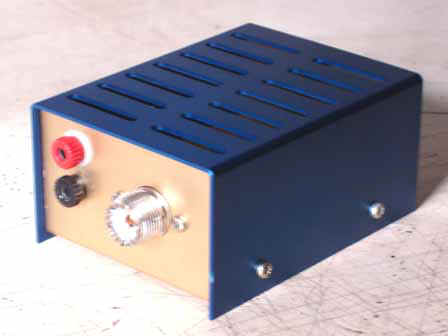

Carga Fantasma 20W com medidor de pontência: Esta pequena carga destinada aos montadores de equipamentos qrp, possui um sensor para medidas de potência em RF. Basta um multímetro, digital ou analõgico. Esquema

LCmeter4: Um LCmeter sem a complicada chave de comutação de componentes, que dava dor de cabeça nos montadores novatos. Também foi substituído o micro relê, difícil de achar no mercado. Abaixo, sugestão de colocação do circuito numa caixa.

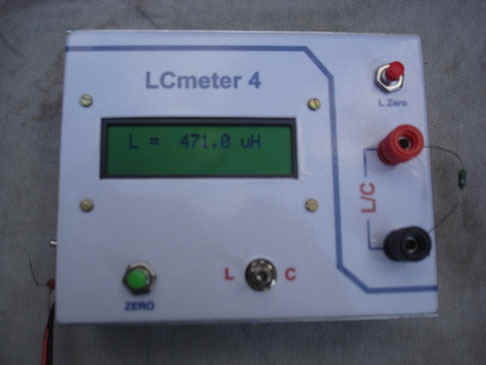

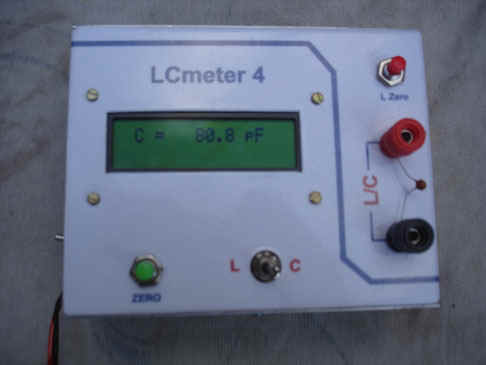

                                            Medindo Capacitor                                                                                 Medindo indutor

                                                                                                              Vista Geral
