Directamente en contra de todos los consejos construí este amplificador con un transistor de Arseniuro de Galio, y luego de casi 5 años de haber estado en marcha, jamás se rompió por estáticos como varios habian predicho. Una sola bobina, pocos problemas de estabilidad y muy excelentes resultados son un par de los motivos que justifican el costo extra y los cuidados necesarios en la construcción.

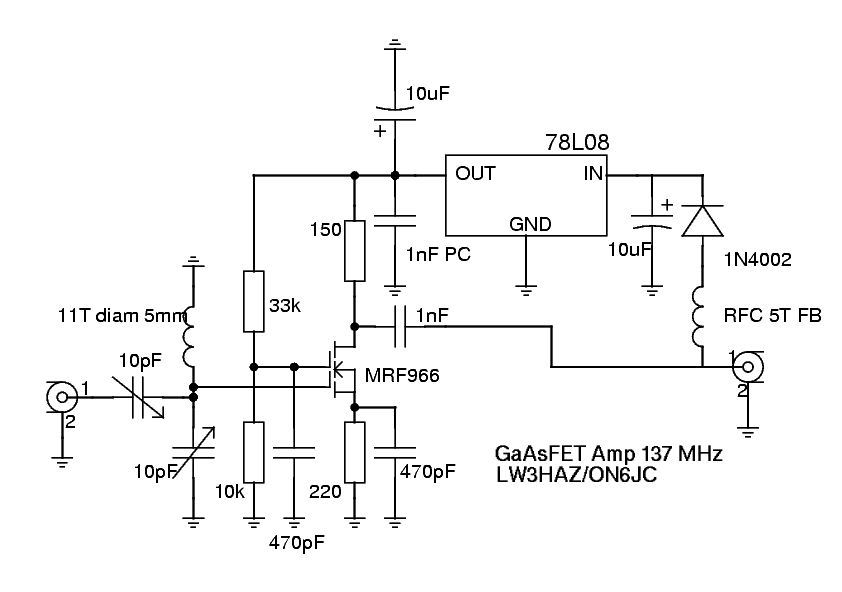

	La tension de alimentacion es traida por el mismo coaxil. Si dispone de 12V cerca de la antena, puede obviar de la bobina y el diode y conectarla directamente al integrado regulador. (Clic en la imagen para una versión ampliada)

Componente	Notas
11T diam 5mm	Bobina de entrada. Es el componente mas critico de todo el circuito. Si consigue alambre de cobre plateado, seria lo ideal. Solo como ultimo recurso usar alambre estannado!
10 pF (trimer)	Los dos capacitores de entrada tendrian que ser con dielectrico ceramico, aunque a 137 MHz probablemente mica es permisible.
470 pF	Los dos capacitores de 470 pF son del tipo montaje superficial. Estan soldados sobre la placa, de ambos lados del transistor, de tal forma que el transistor es soportado por ellos.
1nF PC	Este capacitor es del tipo pasachasis, ubicado en el separador vertical.
RFC 5T FB	La bobina es un choque 'casero', fabricado pasando 5 vueltas por una perla de ferrite.
MRF 966	Este transistor es muy sensible a descargas estaticas! Lo mejor es de preparar todo lo demas del circuito, previendo el espacio correcto entre los capacitores de 470 pF, el circuito de entrada y de salida, de tal forma que luego es una simple operacion, el montaje. Particularmente, NO utilizar soldadores tipo 'pistola'! Con una mano en contacto con la masa del circuito, con la otra ubicar el transistor. Desenchufar el soldador y rapidamente soldar las cuatro terminales.

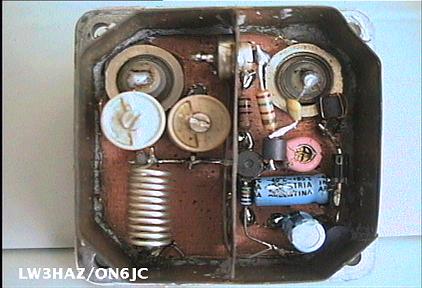

En otra página se encuentra una lista de fotografías que ayudarán en la construcción.
