| Bij het gebruik van 2 stations op een locatie moet men ook gebruik maken van 2 sets van bandstop filters om de directe instraling te vermijden. Dit wil niet zeggen dat het nu mogelijk is van tegelijk op de zelfde band te kunnen werken. Een bijkomend voordeel van de filters is ook het beperken van de harmonische golven tijdens het zenden, immers de onderdrukking van harmonische gebeurd ook bij het zenden door de bandstop filter. Verder in deze pagina het voorbeeld van de meetingen en de onderdrukking in functie van de doorlaat curve van de filters. In dit project koos Eddy, ON7PO voor een ontwerp met spoelen gewikkeld op ringkern. De Bandpass filter naar een ontwerp van W3NQN, de filters zijn aangepast door DL2NBU. Op het internet is een uitvoerige beschrijving terug te vinden. Het is dan ook niet de bedoeling deze hier volledig te herhalen. |
|---|
 |
 |
Bediening op het voorpaneel. Eerst hebben we de "ON-OFF" schakelaar. Met de "THRU" schakelaar kan het signaal gewoon worden doorverbonden en zijn de filters uitgeschakeld. Er is een schakelaar om uit te breiden met een "Remoteschakeling" zodat de filters automatisch kunnen geschakeld worden van uit de tranciever. Verder hebben we een 6 standen schakelaar die de gewenste band inschakelt en een aantal Leds die de toestand van de geschakelde banden weergeeft. Het project is voorzien voor de klassieke banden gebruikt tijdens contesten, de WARC banden worden momenteel niet voorzien. De opbouw bestaat uit twee compartimenten van drie filters (zie verder) |
| Foto achterzijde van de filters. De achterzijde is eenvoudig, een “Input” en “Output” type PL Connector De voedingsspanning.220 VAC. En een DB9 connector voor de “Remote aansluiting voor aansturing vanaf via het logprogramma. |
|  |
Bovenzijde. | |

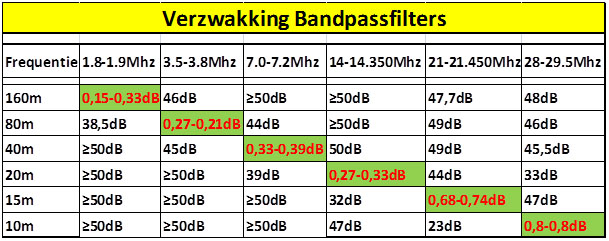

De metingen met Mini VNA op de 6 filters. |
||||
 |
 |
 |
 |
 |

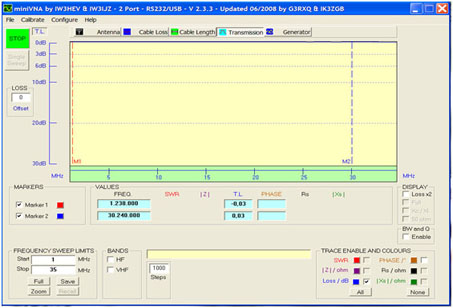

| Verzwakking “True” 1 en 35Mhz.Te verwaarlozen. |

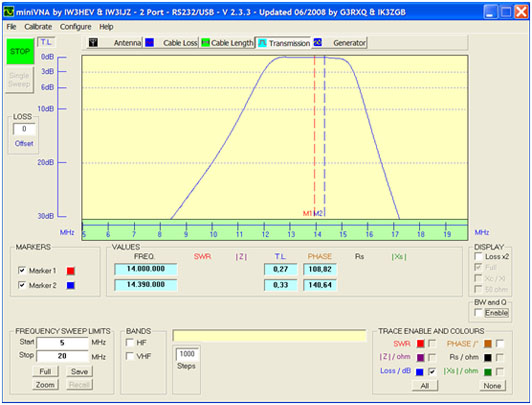

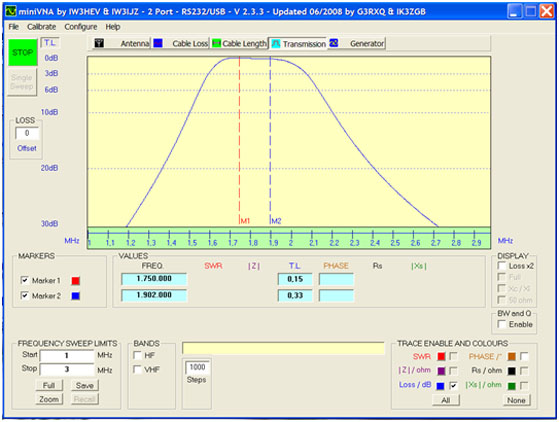

160m doorlaat en verzwakking. | 80m doorlaat en verzwakking | 40 m doorllaat en verzwakking | 20m doorlaat en verzwakking |
 |
 |
|

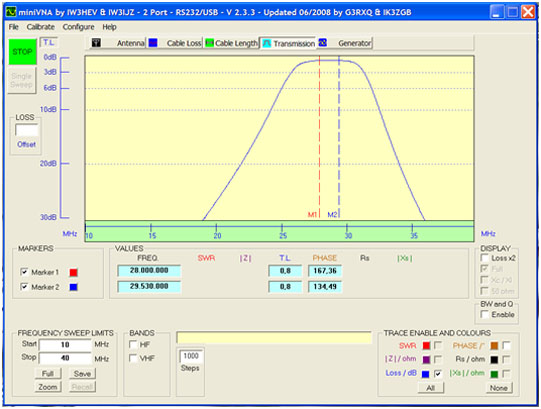

| 15m doorlaat en verzwakking | 10m doorlaat en verzwakking. |
