Midland V-2000

Tak začínám mít štěstí (nebo smůlu?) na různé záhadné nákupy, po Scanmasteru se mi ve výbavě objevil další problém. Je to třípásmový kolineár (50/144/432MHz) V-2000. Originál antény je od známé firmy Diamond, můj kus je prodáván pod značkou Midland, nejde tedy o padělek, jako se občas objevuje u známějších modelů X-300. Ale jak je to s kvalitou? Anténu jsem rozebral a provedení cívek a použití vazebních kondenzátorů odpovídá tomu "špatnému" modelu X-300, to nebylo příjemné zjištění. Jenže při praktických testech se problémy popisované u padělků X-300 nepotvrdily, anténa rozhodně má slušný zisk i v pásmu 70cm. Je to možné, V-2000 je proti X300 kratší, fyzicky je to 2,5m, elektricky pak v pásmu 70cm 4x5/8lambda oproti 5x5/8lambda u X-300. Takže se mi vnucuje zajímavá otázka - nejsou náhodou ty známé padělky X300 ve skutečnosti jen mírně zmutované V2000, jejichž špatné vlastnosti (deformace vyzařovacího diagramu) jsou důsledkem nevhodného prodloužení? Těžko říci...

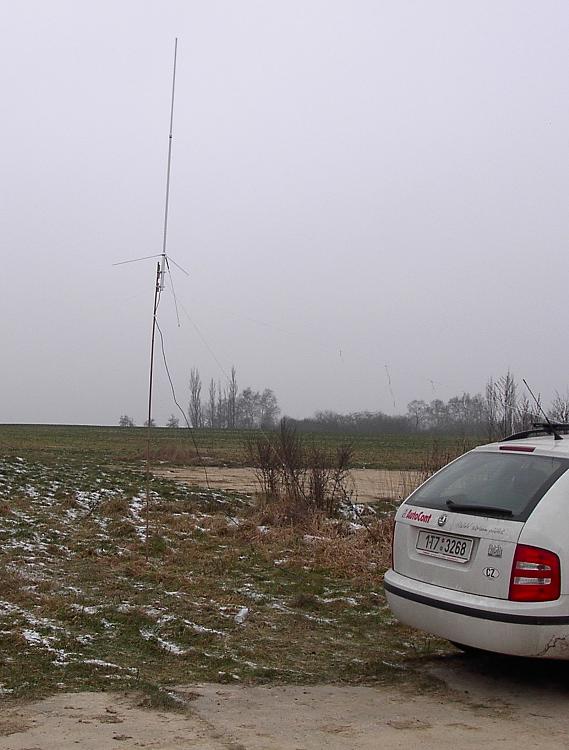

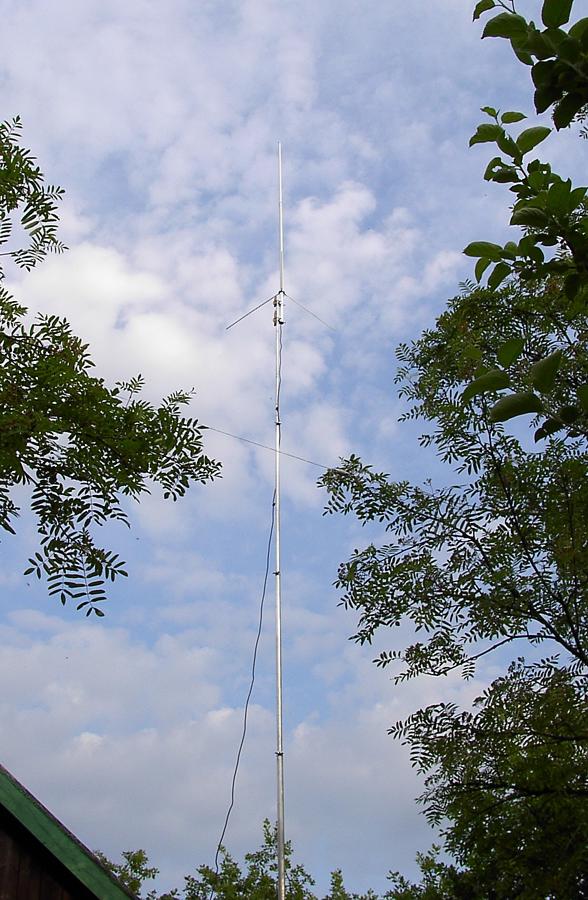

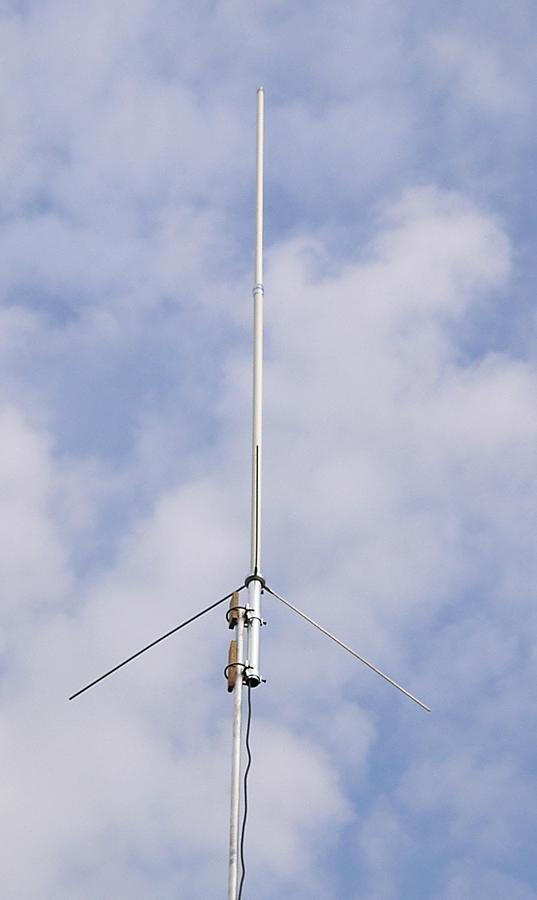

Zpět k mé V-2000. Anténa je mechanicky slušně provedená. V pásmu 144 a 434 MHz ji není třeba nijak nastavovat, změřené SWR je dobré. V pásmu 50MHz se anténa chová jako 1/2lamdba s jedním laděným trapovaným radiálem. Jeho ladění je k nalezení například v tomto dokumentu. Po pravdě řečeno jsem ale toto pásmo zatím netestoval, již jen proto, že jsem při prakticky prvním nasazení antény do FMC anténu nešťastně shodil ze stožáru a dlouhý laděný radiál ulomil... Důrazně upozorňuji, že to byla moje blbost, provedení antény s tím nemá žádnou souvislost ! Nahradil jsem ho třetím kratším, vlastnosti v pásmech 144 a 434 by to mělo spíče zlepšit. Pokud se příležitostně k ověření chování na 50MHz dostanu, článek doplním...

Abych jen neteoretizoval, tak aspoň pár čísel závislosti SWR na kmitočtu. Je jasné, že SWR není vše, bylo by se nutné podívat i na vyzařovací diagramy atd. Nicméně i tak je tabulka docela zajímavá. Je jasně vidět, že v pásmu dvou metrů je anténa opravdu ostře laděná do radioamatérského pásma, na případné použití v profipásmech zapomeňte. Ovšem v pásmu 70cm je to trochu jinak, SWR je vyrovnané ve velmi slušném rozsahu frekvencí. Je maličko škoda, že nejhorší (ale pořád použitelné) je shodou okolností v pásmu PMR. Ale co, stejně je použití externích antén v tomto pásmu ilegální. Z mého hlediska radioamatéra lze naladění antény jen pochválit.

MHz - 2m SWR MHz - 70cm SWR
136 4 425 1,15
140 2,5 430 1,2
144 1,05 432 1,35
144,5 1 434 1,4
145 1 436 1,35
145,5 1,1 438 1,35
146 1,15 440 1,7
148 1,8 446 1,9
156 5 450 1,5
172 >5

Celkové hodnocení je ale opět trochu problematické, já fakt nevím, co je to za přesný model antény. V provozu jsem sice spokojen, ale je zde riziko možného poškození kondenzátoru statickou elektřinou. Nevím, pokud budu kupovat další exemplář podobného vertikálu pro stabilní instalaci, asi sáhnu hlouběji do kapsy a zvolím originál X300 od Diamonda... Na portablech mi ale Midland V2000 bude asi i nadále sloužit dobře...
