  • Android APRSdroid lähettää ja vastaanottaa APRS paikkatiedot nettiin, app.
    Toimii mukavasti, paikkatiedon lähetys.
    OH7FES-1 ja muut numerot


    APRSdroid

    APRSdroid Käytä älypuhelinta jossa APRSdroid, TCP-yhteys ja GPS paikannus

    Toimii kaikilla mausteilla, myös ääni AFSK modeemi kaiutin/mikkin kautta... huippu ohjelma Hameille ILMAINEN.

    FREE = ilmainen, manuaali ja APRSdroid asennus .apk paketti

    Voit myös kannatuksen vuoksi maksaa Google play:n kautta

    DENVER tabletti


    Tabletti

    Toimii myös AFSK + Rigin kanssa

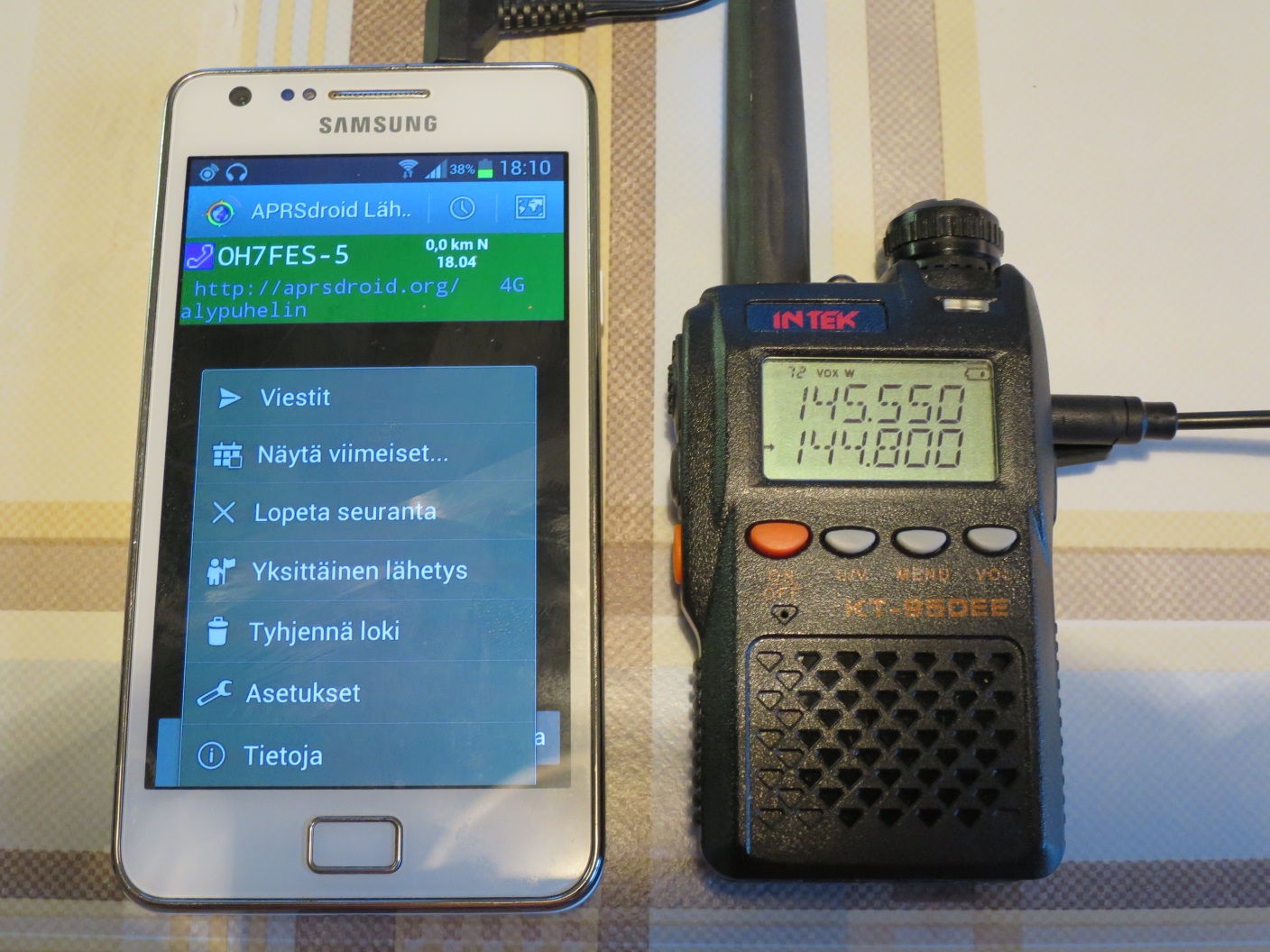

    Samsung Galaxy II GT-i9100 ja Intek KT-950EE puhelin, halvassa denver tabletissa toimi myös TX.
    APRSdroid ohjelma ja APRS paikkatieto lähtee 144.800 Mhz:lle
    Tabletti

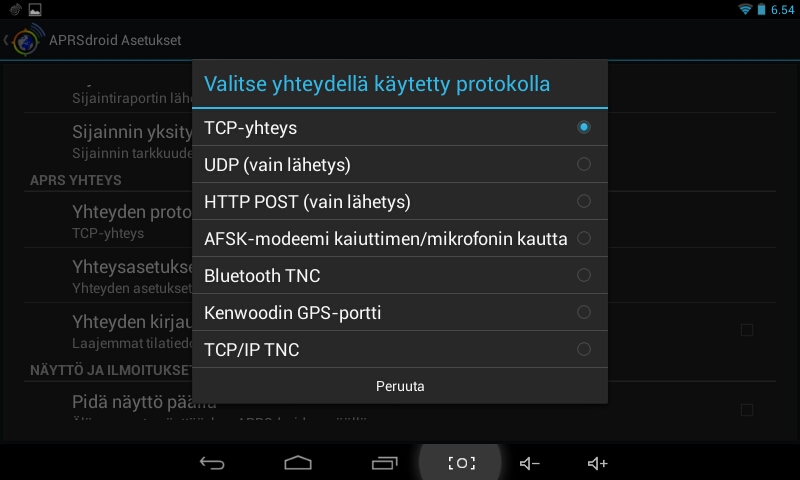

    Valitse asetuksista Protokolla:
    AFSK-modeemi Kaiuttimen/mikrofonin kautta

    APRS-IS Passcode
    Rekisteröi APRS Passcode Generator rek. numeron

    TCP yhteys
    finland.aprs2.net
    portti: 14580

    http://www.kb3yeu.com/

    http://www.thunderpole.co.uk/
    Tabletti

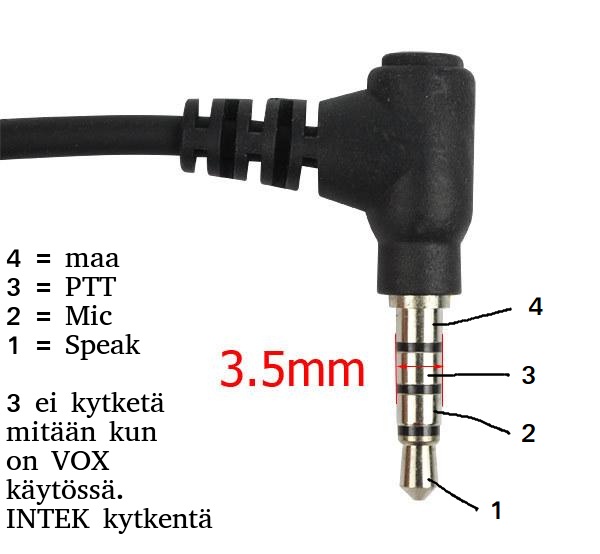

    ja älypuhelimen plugin 1 nasta speak kytketään siis intekin 2:seen, näin lähetys menee päälle kun ääntä kuuluu, VOX asennossa.
    Ja älypuhelimen mic nasta kytketään (tarkista puhelin kytkentä) Intekin 1 nastaan, näin toimii RX älypuhelimessa.
    Kytkennät ovat aina puhelinkohtaisia, mutta periaate on sama: älypuhelimen ääni ulos kytketään rigin mikkilinjaan ja
    älypuhelimen mikki kytketään rigin speak nastaan.
    Mikki- ja audiolinjaan voi laittaa 470 ohm vastuksen vaimentamaan signaalia.

    Samsung Galaxy S2 i9100 kytkentä on:
    4 -> Mic +
    3 -> Maa Ground
    2 -> Right audio
    1 -> Left audio

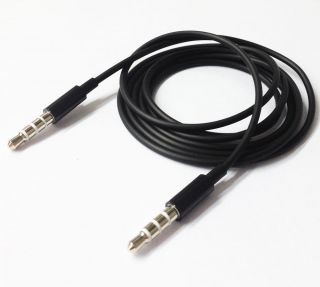

    pole 4
    Tavallisia valmiskaapeleita saa PC/kännykkä kaupoista. Kytkentä on yleensä suora.
    Sen takia ne ei yleensä käy suoraan näihin tarkoituksiin, joten eikun kaapeli keskeltä poikki ja
    kolvi kuumaksi ja johdot kytketään omiin laitteisiin yhteensopiviksi.
    Audio- ja mikkilinjaan voi laittaa 470 Ohmin vastuksen vaimentamaan liian kovaa signaalia.
    Rigistä tulee säätää audio volume minimiin, myös älypuhelimesta on volume taso säädettävä alhaiseksi.
    APRS FM deviaation taso pitää olla 2.5 ... 3.5 khz. Se on noin samantasoinen kuin 1750 hz ripitterin aukaisupiippi.
    Älypuhelimen liian voimakas audio säröyttää lähetteen, eikä muut asemat sitä lue.
    APRSdroid ohjelmassa on vastaanoton signaalimittari yläreunassa päällä vain silloin kun, seuranta on päällä.
    Liian voimakas volume rigistä älypuhelimeen estää vastaanoton hyvän lukemisen.
    Valmiskaapeleitakin on olemassa, ovat rigikohtaisia

    Aina täytyy varmistaa kytkentä niin älypuhelimesta kuin rigistäkin, kytke kaapeli rigin ollessa suljettuna.
    Erimerkkisissä Android älypuhelimissa ja käsirigeissä on yleensä eri kytkentä.
    Väärät kytkennät voi tuhota niin älypuhelimen kuin riginkin. Tarkista oman laitteen kytkennät.
    Älä käytä toisten kavereiden kaapeleita tarkistamatta yhteensopivuutta.
    Verkkovirta latauslaitteiden käyttöä tulee välttää kun käytetään TX ominaisuutta, koska ne aiheuttaa hurinaa/brummia lähetteeseen.
    Yleensä kaikki halvat verkkovirtalaturit aiheuttaa jotain häiriöitä hameille.
    kuva

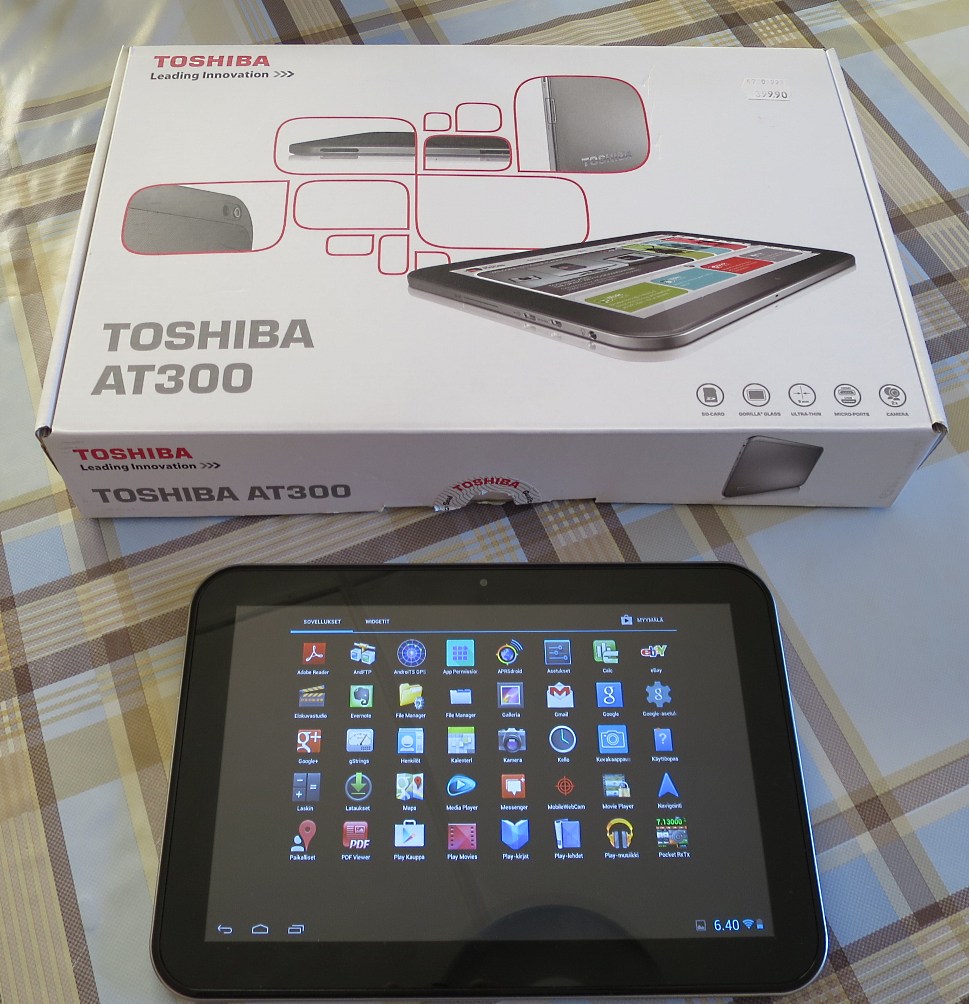

    Myös Toshiba AT300 tabletissa on sama mikkikytkentä kuin Samsung Galaxy S2 i9100
    Toshiba AT300

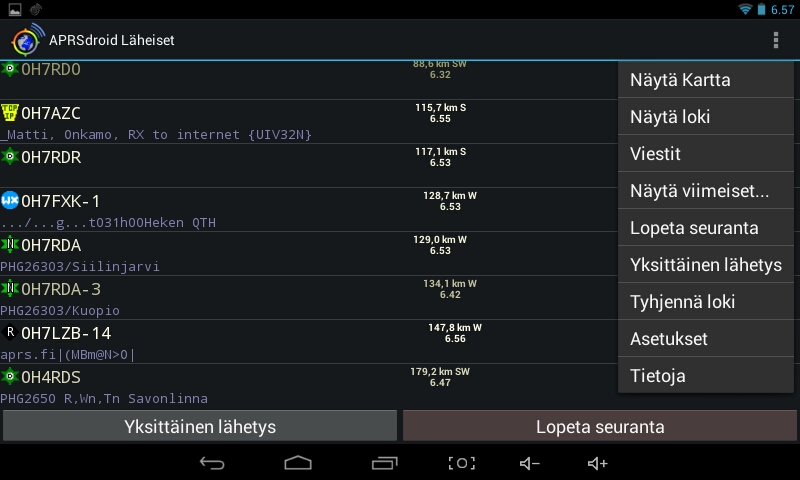

    alla Toshiba AT300 tablet kuvakaappaus, TX ja RX toimii, 144.800 Mhz
    Intek KT-950EE käsipuhelin
    rigikohtaisia valmiskaapeleita saa myös


    IGate toimii Windows ja Linux ubuntu järjestelmissä samalla periaatteella.

    Ubuntuun asennus on vaan nopeampi ja helpompi.

    Ubuntussa soundmodem ohjelma hoitaa AGW:n tehtävät ja APRS ohjelmana toimii xastir.


    asenna soundmodem ja xastir ohjelmat ubuntuun:

    sudo apt-get install soundmodem
    sudo apt-get install ax25-apps ax25-utils ax25mail-utils ax25-tools ax25-xtools xastir
    tai
    sudo apt-get install libax25 ax25-apps ax25mail-utils ax25-tools ax25-xtools xastir

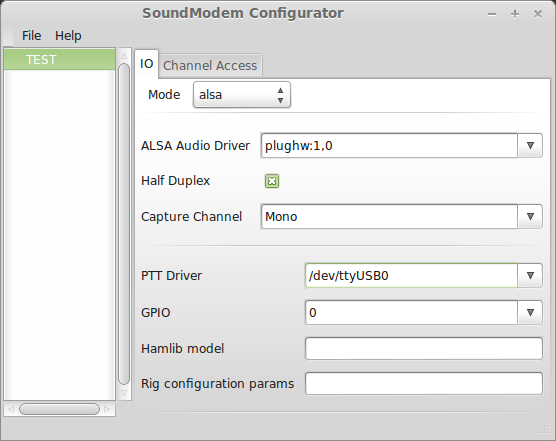

    sudo soundmodem config

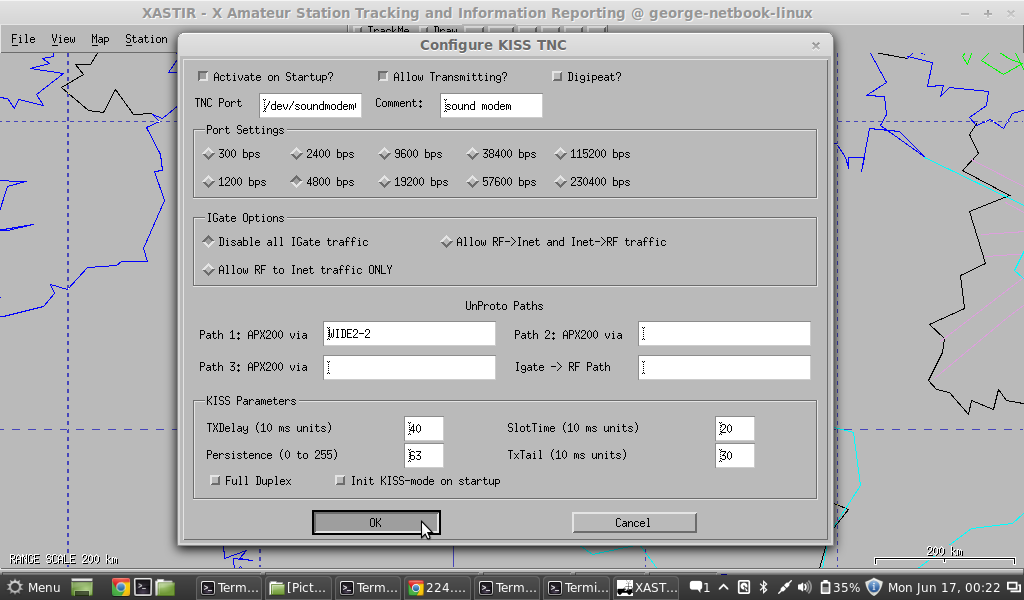

    Configure KISS TNC -> TNC Port: /dev/soundmodem0

    Asennus ohjeet alla linkistä:

    https://www.george-smart.co.uk/wiki/AX25_Soundmodem

    http://oh2bsc.com/2013/05/23/aprs-igate-setup-with-minimum-hardware-part-1/

    ja kaikki menu ohjeet (osin vanhan version)

    http://xastir.sourceforge.net/manual/

    Minun ubuntu XASTIR APRS IGate OH7FES-4

    QTH Lieksa KP53BH

    OH7FES Rx IGate, OH7FES-1 ubuntu Rx iGate ja OH7FES-2 only Rx IGate or SGATE

    RX iGate asemien suunta-antennit ovat eri suuntiin. Pystypolarisaatiosssa käytössä 6 EL yagi, 2 EL yagi ja LOOP antenni.

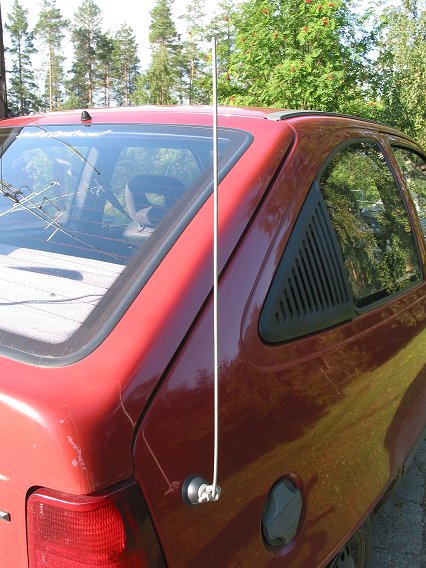

    Auto OH7FES-9 ja mopo OH7FES-10 Dnepr MT-9 ja Liikkuva Laptop only Rx igate OH7FES-12

    Lieksan Digirepeater OH7RDL APRS digi 144.800 QTH Lieksa korkeus noin 160 m

    Kaikki asemat listattu jotka OH7FES on kuullut suoraan. Lieksa RX iGate QRV

    Pielisen ja sen ympäristön APRS liikenne nyt

    APRS trobo Propagation map http://aprs.mountainlake.k12.mn.us/


    Alla asennus ohjeet Windowsiin
    Ui-View32 lataa ilmainen ohjelma

    http://www.ui-view.org/uiview32/fullinstall/32full203.exe



    "IGate on lyhenne sanoista Internet Gateway ja tarkoittaa asemaa, joka kuuntelee APRS-käytössä olevaa radiotaajuutta ja välittää sieltä kuulemansa paketit internettiin." Lähde:APRS iGate – HamFi

    "Rx-iGate on kenen tahansa asennettavissa ilman mitään automaattiaseman lupabyrokratiaa, tiheä vastaanotinverkko on APRS systeemin toiminnalle paljon parempi juttu kuin tiheä digipiitteriverkko! " Lähde: APRS asetukset – HamFi

    "Tällaisen yhdyskäytävän pyörittämiseksi ei tarvita mitään lupia, eikä sen omistajalla tarvitse olla edes radioamatöörilupaa. Käytännössä iGate nodelle tarvitaan kuitenkin uniikki kutsumerkki." Lähde: APRS Rx-only iGate – HamFi



    Tee oma RX iGate tai RX SGATE

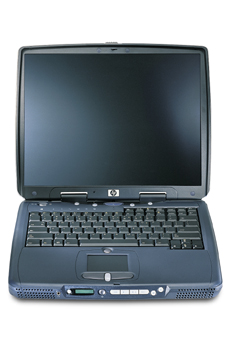

    Tarvitset vain radion + Vaikka vanha läppari HP OmniBook XE3 ohjeita, sekä nettiyhteyden

    Tarvitset:

    AOR AR2001

    HP Omnibook XE3-GC

    Skanneri testaa: AOR AR-2001

    - radion jolla kuulet 144.800 Mhz FM esim. joku halpa skanneriradio
    -
    SGATE kuuntelee ja vastaanottaa 145.825 Mhz taajuutta, lähetys tulee ISS avaruusasemalta. Muuten sama laitteisto ja sopii.
    - radion korvakuulokeliitännästä stereo audiojohto PC:n äänikortin linja-in liittimeen

    Vaalean sininen on linja-in3,5 mm Stereo audio johtoValitse Linjatulo

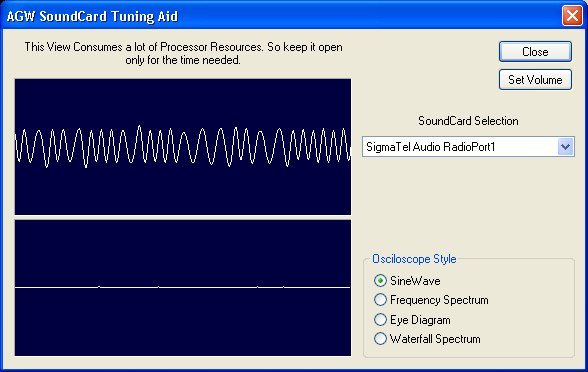

    Säädä vastaanotto audiotaso oikein: Anna vertailuääneksi rigin 1750 Hz ääni, eli ripiitterin aukaisuääni. Säädä radion volume ja PC:n äänikortin mikseristä niin että saat alla olevan kuvan näköisen ja korkuisen siniaaltokäyrän AGW Packet Engine ohjelmaan.

    1750 Hz ripiitterin aukaisuääni

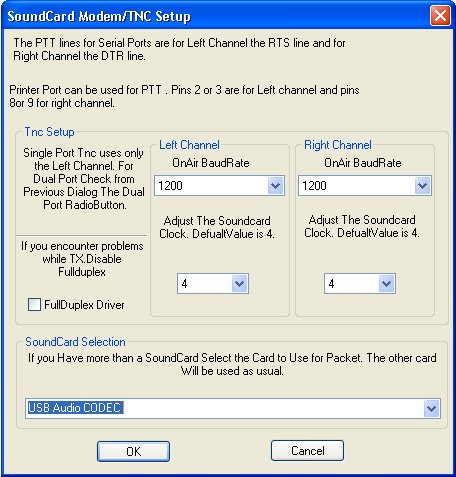

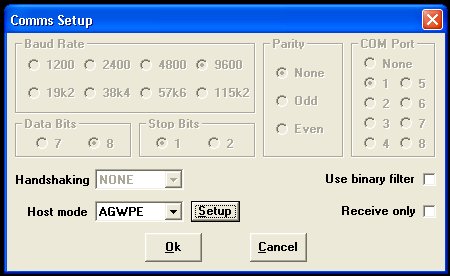

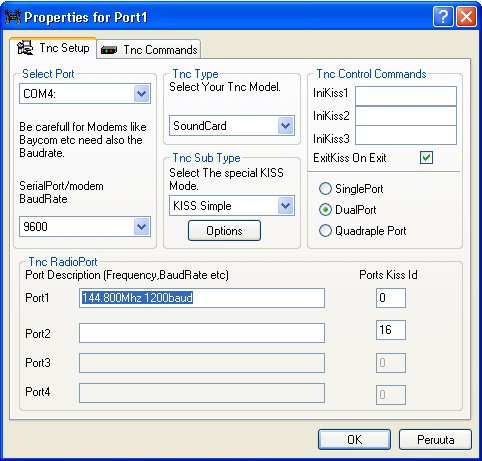

    >- Ui-View32 ja AGW Packet Engine ohjelmat ---> ohjeita ja AGWPE and UI-View

    UI-View32 iGate on tosi helppo tehdä. AGWPE and UI-View

    >http://www.ui-view.org/uiview32/fullinstall/32full203.exe Ui-View32

    Rekisteröi APRS Passcode Generator rek. numeron

    http://www.sv2agw.com/downloads/agwpe.zip (AGWPE software) AGWPE Setup Ohjeet

    Virallinen versio Virallinen versio http://www.sv2agw.com/downloads/agwpe.zip

    Uusi beta versio Uusi Beta testi versio http://www.sv2agw.com/beta/agwpe.zip

    RX igate on yksisuuntainen kaikkien asemien häiriötön palvelija. Samalla saat myös oman ja muiden liikkuvien asemien paikkatiedot nettiin omalta paikkakunnaltasi.

    APRS käytössä olevia radioita:
    IC-02N ICOM VHF FM 144.800 Mhz.
    Yaesu FT-1802
    Yaesu FT-857
    Icom IC-28H ja

    Icom IC-T3H

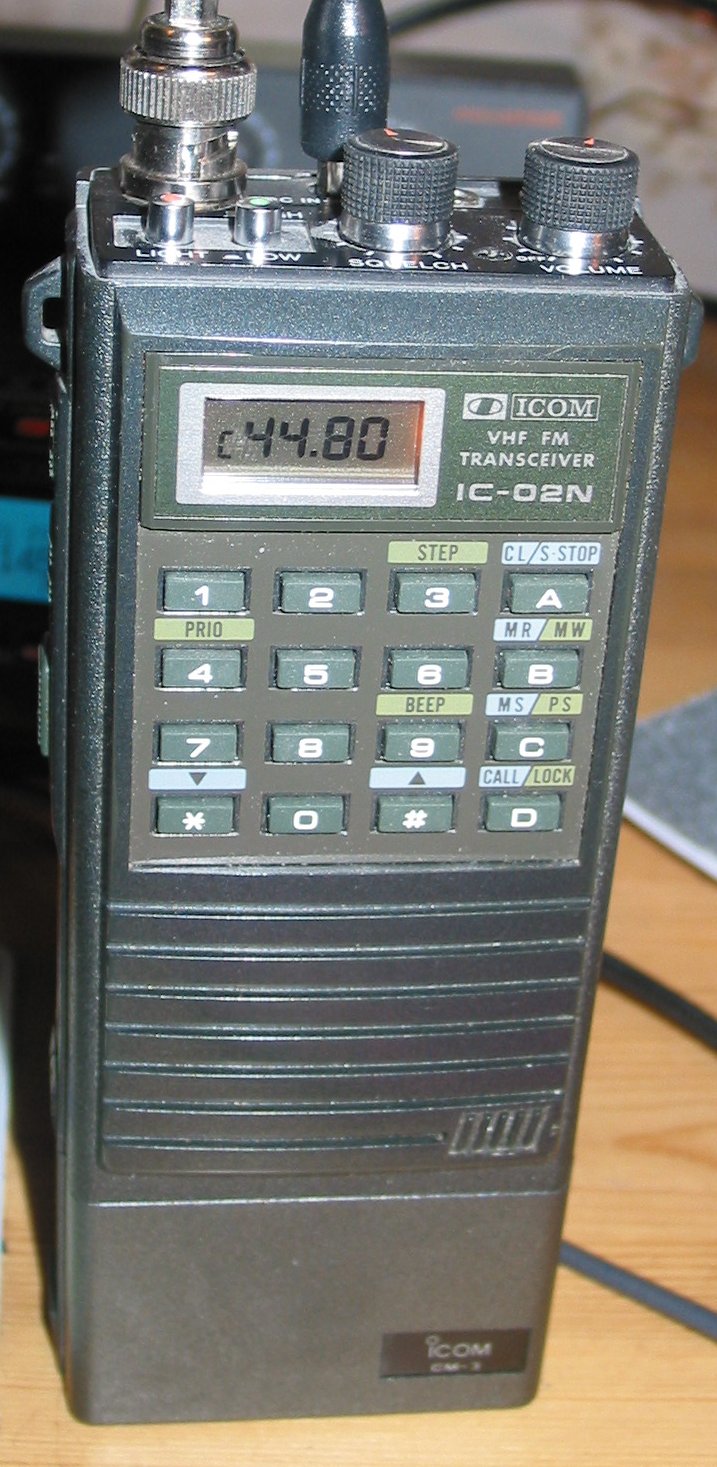

    IC-02N ICOM VHF FM TRANSCEIVER 144-146 Mhz IC-02N Icom Specifications ja manual

    IC-02N ICOM VHF FM TRANSCEIVER



    IC-28H

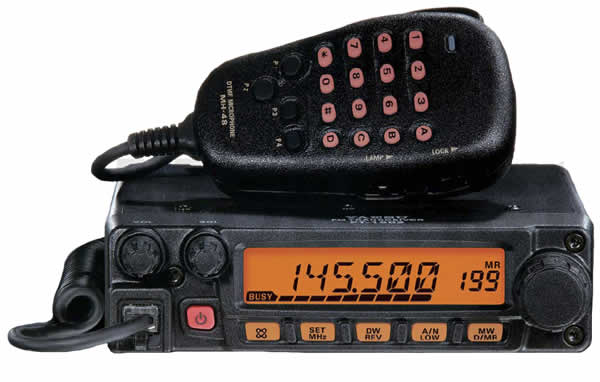

    Yaesu FT-1802E 144 - 146 MHz 50 W FM

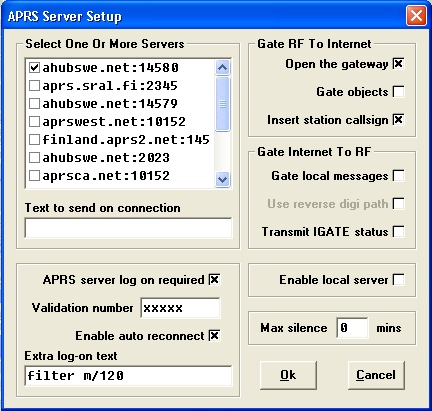

    ahubswe.net:14580 APRS serveriä. (filter m/75, vastaanottaa vain 75 km oman aseman ympäriltä, tämä ei kuormita omaa nettikaistaa "turhaan" eikä lähetä aprs serverille yli 75 km päästä kuultua pakettitietoa.) APRS iGaten ominaisuudet HamFi. filter suodatusta on aina käytettävä iGate asemassa.

    If you're using T2FINLAND (finland.aprs2.net), or if you have configured your server to connect to any other single server, please reconfigure your system to use one of these Regional Rotate Addresses:
    finland.aprs2.net
    tai
    igates.aprs.fi
    Europe and Africa: euro.aprs2.net
    Asia: asia.aprs2.net
    North America: noam.aprs2.net
    South America: soam.aprs2.net
    Oceania: aunz.aprs2.net

    I repeat: Do not connect to finland.aprs2.net. If you're in europe, use euro.aprs2.net instead. T2FINLAND's server hardware will eventually break (we found it in the dumpster), and your igate or client software might be disconnected for a long time until someone gets to fix the server. Unless, of course, you use a regional rotate address, in which case you'll be automatically rerouted to a working server.

    Mobilien kuuluvuusalue max noin 10...17 km (tietenkin riippuu vasta-aseman lähetystehosta ja antennista), korkeus merenpinnasta noin 160m, RX antennin korkeus maasta noin 10m. Antenni on vertikaali LOOP ja 9 EL ja 6 EL yagi, kääntyvät.

    Lyhyesti asetuksista

    "IGate on lyhenne sanoista Internet Gateway ja tarkoittaa asemaa, joka kuuntelee APRS-käytössä olevaa radiotaajuutta ja välittää sieltä kuulemansa paketit internettiin." Lähde:APRS iGate HamFi

    Omaa RX iGate paikkatietoa ei tarvitse lähettää serverille liian usein.

    UI-View32 ohjelman, RX iGate aseman Station Setup asetus.

    Omaa RX iGate paikkatietoa ei tarvitse lähettää serverille liian usein. 50-59 min. välein on sopiva. Näin paikkatieto pysyy kartalla koko ajan.

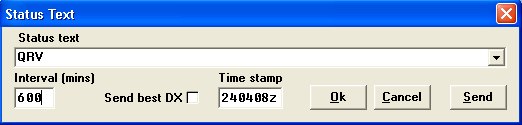

    Status Tekstiä ei tarvitse lähettää ollenkaan, silloin laita 0 Interval kohtaan. Jos kuitenkin lähetät sitä ei tarvitse lähettää kuin kerran kk:ssa, sillä tämä tieto pysyy serverillä 30 vrk:ta.

    Asetus 600 lähettää joka 10 tunnin välein Status tekstin. Tämän tiedon lähettäminen tiheään on siis ihan turhaa ja kuormittaa vain APRS serveriä.

    TX asema

    Sinä et voi jättää tällaista asemaa ilman välintöntä valvontaa toimimaan yksin. Jos et ole valvomassa liikennettä tarvitset erikoisluvan.

    Jos olet välittömässä läheisyydessä valvomassa liikennettä tarvitset radioamatöörin pätevyystodistuksen ja asema luvan. Näin voit käyttää myös lähettävää TX iGate asemaa samoinkuin APRS dataa lähettävää mobile asemaa.

    APRS-paketteja välitetään Digipiittereillä seuraavilla viidellä tavalla:

  • RELAY on yksinkertaista digipiittausta ilman duplikaattieliminointia
  • WIDE on yksinkertaista digipiittausta ilman duplikaattieliminointia
  • TRACE on yksinkertaista digipiittausta ilman duplikaattieliminointia, mutta välittäneen aseman kutsun lisäyksellä polkuun
  • WIDEn-N on "N-tulvitusta" duplikaattieliminoinnilla, mutta ilman välitysreitin seurattavuutta (traceability)
  • TRACEn-N on "N-seurantaa" duplikaattieliminoinnilla ja välitysreitin seurattavuudella (traceability)
  • Näistä kaksi viimeistä vähentää radiokanavalle ajettavien uusintalähetysten määrää vähentäen kanavan ruuhkaisuutta ja siten parantaen sanomien läpimenon todennäköisyyttä. Lähde: APRS HamFi

    PELKÄT RELAY tai WIDE ja TRACE path asetukset tulisi heti poistaa ja käyttää WIDE1-1 tyylistä polkua. Tämä vähentää APRS radiotaajudelta turhia "toistoja". TRACE path säilyttää kulkureitin, jonka huono puoli on sen varaama liian suuri aika APRS taajuudelta.

    Lyhyesti: Path WIDE2-2 on mobilekäytössä erittäin riittävä (noin 400 km kuuluvuusalueen läpimitta), mutta yleensä aina WIDE1-1 on myös riittävä (60-300 km kuuluvuusalueen läpimitta). WIDE1-1 path asetus tarkoittaa: suoraan sinun kuuluvuusalueellasi oleva digipiitteri toistaa sinun pakettisi yhden kerran ja samalla lähellä ja kaukana paketit kuulevat iGate asemat lähettävät asematiedot APRS serverille ja paikkatietosi on nähtävillä internetissä. (tämä riittää). Ensimmäisen digityksen jälkeen sinun pakettia ei enää lähetetä muissa sinun kuuluvuusalueella olevissa digeissä. Tämä WIDE1-1 vähentää siis turhaa liikennettä niin taajuudella kuin TCP/IP serverillä ja tätä WIDE1-1 Path asetusta on erittäin suositeltavaa käyttää.

    Käytä vain WIDE2-2 jos lähin iGate on kahden digirepeaterin takana.

    Yleensä päätarkoitushan on saada reitti kartalle, joten yhteys lähimpään RX iGate asemaan riittää, kaikki muu APRS digiliikenne häiritsee muiden "digitystä" jota sinä et edes kuule, eikä sinun APRS digitystä (paikkatietoa) ole tarkoitus lähetellä radiotaajuuksilla pitkin Suomen maata samalla kun APRS IS serverit kuormittuvat tupla tripla paketeista.

    Missään *tapauksessa ei Suomessa nykyään tarvitse käyttää digissä isompaa kuin WIDE2-2. Suomen digipiitteriverkko on niin suuri, että WIDE3-3 tai TRACE3-3 (kuuluvuusalueen läpimitta 400...600 km) ja isommat tulee poistaa. iGate aseman (TX) toistoja "radiotielle" tulee harkita tarkkaan tarvitaako sitä kyseisellä paikkakunnalla JOKAISESSA asemassa ollenkaan, ja jos tarvitaan, niin miksi. lue lisää miksi ... *jotain väliaikaisia asemia lukuunottamatta. RX iGate on hyvä, häiriötön ja hyödyllinen palvelija kaikille.

    Jos digipiitterin kuuluvuusalueella on iGate, on suorastaan ihan turhaa ja häiritsevää käyttää digissä suurempaa path asetusta kuin WIDE1-1



    Hyvin lyhyesti path asetus:
    Mobileen: WIDE1-1,WIDE2-1 (tämä tarkoittaa 2 digitoistoa ja on "viisaampi" asetus kuin pelkkä WIDE2-2) mutta yleensä aina riittää WIDE1-1 (tämä tarkoittaa yksi digitoisto)
    Digipiitteriin: WIDE1-1 jos kuuluvuusalueella on iGate tai toinen digipiitteri jonka kuuluvuusalueella in iGate, muutoin WIDE2-2.
    Koti iGate: Koti iGate: Koti iGate aseman (TX) digitoistoja "radiotielle" ja oman tunnuksen toistoa tulee harkita tarkkaan, tarvitaanko sitä kyseisellä paikkakunnalla JOKAISESSA asemassa ollenkaan, ja jos tarvitaan, niin miksi .. pääsääntöisesti ei tarvita. Paras valinta on RX iGate asema.
    lue lisää miksi. Jos kuitenkin laitat toistoja, niin laita vain yksi toisto eli WIDE1-1 , mutta tämä on turhaa.

    Huomaa myös että jos iGate asema lähettää 144.800 Mhz taajuudella APRS dataa tulee sinun olla välittömässä läheisyydessä valvomassa liikennettä. Et siis voi jättää semmoista asemaa toimimaan joka lähettää (TX) APRS dataa taajudelle ja lähteä välillä Siwa kauppaa makkaran ostoon tai lähteä vaikka töihin.

    Tarvitset erikoisluvan jos jätät TX-aseman ilman välitöntä valvontaa toiminaan.

    RX iGate asema = kuuntelee vain taajuutta 144.800 Mhz ja välittää paketit nettiin aprs servelille.

    IGate aseman joka ei lähetä APRS dataa 144.800 Mhz taajudella voit jättää toimimaan ilman valvontaa.



    Radioamatööritoistinasemalla tarkoitetaan radioamatööriasemaa, joka automaattisesti lähettää edelleen asemalla vastaanotetut radioamatöörilähetykset ilman luvanhaltijan välitöntä valvontaa.

    Kaikille ilman radioamatöörin välitöntä valvontaa toimiville asemille on haettava Viestintäviraston antama erikoislupa.

    Digipeaterin käyttö edellyttää erikoislupaa, mikäli asema ei ole radioamatöörin välittömässä valvonnassa.

    Uusin suositus mobileen on: WIDE1-1,WIDE2-1 tämä on parempi kuin pelkkä WIDE2-2. "WIDE1-1,WIDE2-1" sallii 2 hyppyä (digi toistoa) mutta poistaa duplikaatti hypyt, (estää saman asematiedon uusinta toistot)



    Mobilessakin tulee käyttää WIDE1-1 jos sinun kuuluvuusalueella on AINA iGate tai yksikin digipiitteri jonka kuuluvuusalueella on iGate.

    APRS digipiittauspolkuesimerkki HamFi

    Mitään yhdistelmäpolkuja ei pidä käyttää, eli vanhoja tyylejä:
    RELAY,WIDE,WIDE
    WIDE,WIDE
    sellaiset lähinnä vain sekoitavat duplikaattitarkastusmekanismeja. Lähde:
    APRS yleiset asetukset – HamFi

    Rx/Tx-iGatelta vaadittavia ominaisuuksia:
    Ensinnäkin: APRS-IS? RF iGate:n ei ole tarkoitus olla rakentajansa egon pönkittäjä ja liikkuvien asemien käyttämän kanavan tukkija.
    Kunnollinen suodatus internetistä radiolle välitettävälle liikenteelle: Lähde:
    APRS iGaten ominaisuudet – HamFi

    Tropokelissä paketit kulkee liiankin pitkälle.

    Häirikkö APRS asemat on listattu alla olevalle internet sivulle.

    Tästä linkistä voit katsoa kenen APRS PATH asetukset on väärin ja oikein. Punainen väärin ja todella paha ja muutkin värit on syytä muuttaa PATH asetusta, VAIN vihreä on oikein hyvä.



    Pakkausta vai ei?

    APRS paketin pakkausformaatit Mic-e ja Base-91 verrattuna pakkaamattomaan formaattiin. Niissä on hyvät ja huonot puolensa. Base-91 pakkausta käytetään lyhentämään paketin pituutta (sen varaamaa aikaa taajuudella) ja lisäämällä paikkasijainnin tarkkuutta. Paketin pituudella on erityisesti merkitystä käytettäessä APRS:ää, tyypillisesti HF:llä, nopeudella 300 bps. Tärkein olisi kuitenkin saada Path asetukset kuntoon kaikille asemille ja näin turha digitys saataisiin pois joka kulkee pitkin Suomenmaata ja samalla TCP/IP serverikuormitus vähenisi. On monin verroin tehokkaampaa vähentää turhaa liikennettä asentamalla Path poluksi WIDE1-1 kuin käyttämällä pakkausta.

    Mic-e:
    + voidaan käyttää vain aseman oman sijaintipaketin pakkaukseen.
    - huono puoli on koodauksen monimutkaisuus ja siten virheherkkyys mm. purettaessa koodausta. Vaikka sijainnin lähetys toimisi oikein, ei vastaanottajan mic-e dekooderi välttämättä kaikissa tapauksissa toimi oikein.

    Uudempi sijainninpakkauksen muoto Base-91:
    + jossa sijainti ja vaihtoehtoisesti joko vauhti/suunta tai korkeus pakataan. Mikäli paketissa halutaan olevan sekä aseman vauhti/suunta että korkeus, lähetetään toinen pakkaamattomana.
    + sijainti välitetään Suomen korkeudella alle metrin resoluutiolla, kun pakkaamattomassa sijainnissa sekä mic-e:ssä sijainnin resoluutio on Etelä-Suomessa n. 10x20 metriä. (Base-91 = tarkempi sijainnin määritys kartalle).
    + Nopeus ilmoitetaan base-91 formaatissa alhaisilla nopeuksilla (alle 25 km/h) tarkemmin kuin muissa APRS:n sijaintiformaateissa.
    - Nopeus ilmoitetaan base-91 formaatissa suurilla nopeuksilla epätarkemmin.
    - heikompaa tukea APRS-ohjelmissa/laitteissa.
    - Liikkeen suunta ilmoitetaan base-91 koodauksessa neljän asteen resoluutiolla. (Pakkaamattomassa suunta ilmoitetaan yhden asteen resoluutiolla.)

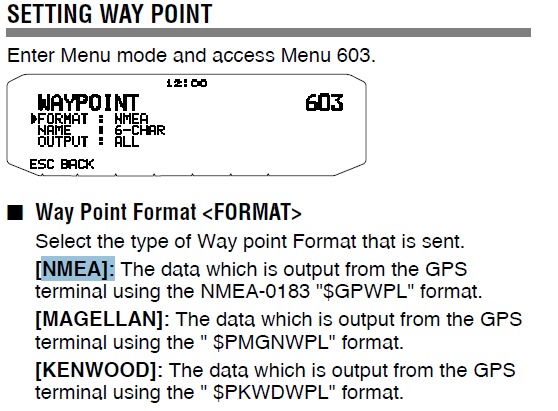

    Pakkaamatonta APRS-sijaintipaketteja GPS NMEA-0183 $GPWPL-lauseina, pakettia pystyy lukemaan kaikki laitteet ja ohjelmat, kun taas pakatun paketin lukemisessa on eri laitteiden ja ohjelmistojen välillä puutteita.

    Lyhyesti: Jos haluat todella tarkan sijainnin ja olet koko ajan hyvällä kuuluvuusalueella ja digit tai iGatet ovat lähellä (sinut kuullaan ja luetaan hyvin isoilla S lukemilla), käytä Base-91 pakkausta. Mic-e:tä älä käytä sen häiriöalttiuden takia.

    Lähetyksen pakkaus lisää AINA virheherkkyyttä vastaanottopäässä. Jos paikkatietoa ei voida lukea pakkauksen takia, aseman karttapistettä ei välitetä internettiin. Jos haluat mahdollisimman puhtaan ja helppolukuisen paketin huonoissa olosuhteissa, ÄLÄ käytä pakkausta. Tämä korostuu kun sinulla on pienitehoinen alle 5 W lähetin tai/ja kun digit ja iGatet ovat kaukana ja sinua vastaanotetaan heikolla S lukemalla. Pakkaamaton paketti lisää siis kuuluvuusaluetta, koska pienelläkin S-lukemalla tuleva lähetys pystytään vastaanottopäässä lukemaan/purkaan paremmin, mutta samalla kuitenkin paikkatieto ilmoitetaan hieman epätarkemmin. huom. myös liian korkea audiontaso heikentää merkittävästi luettavuutta. (ks. audionsäätö = TX audio level)

    Erittäin lyhyesti: Kaupungeissa, joissa on lähellä digirepeater tai igate asema, käytä Base-91 pakkausta. Maaseudulla, jossa on pitkät matkat lähimmälle digirepeater tai igate asemalle, ÄLÄ käytä pakkausta. Jos liikut molemmilla alueilla, ÄLÄ käytä pakkausta. Lisää juttua aiheesta.

    OH7FES-2 SGATE kuuntelee ja vastaanottaa joskus 145.825 Mhz taajuutta, lähetys tulee RS0ISS ISS avaruusasemalta. Muuten sama laitteisto ja sopii. Aseman RS0ISS-4 tiedot

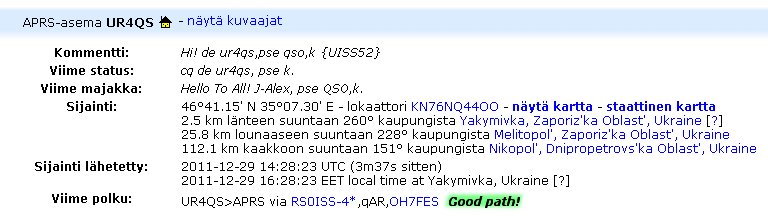

    Amateur Radio Stations heard via ISS

    Amateur Radio Stations heard via ISS

    Space Station Amateur Radio Stations heard via ISS

    Mobile satgate using Open Tracker 2 mobile asetukset

    International Space Station Images

    APRS FAQ ISS/APRS Satellite Frequently Asked Questions







    Oma liikkuva-asema kartalle

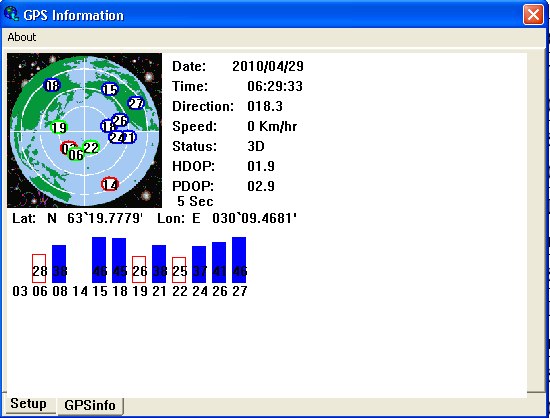

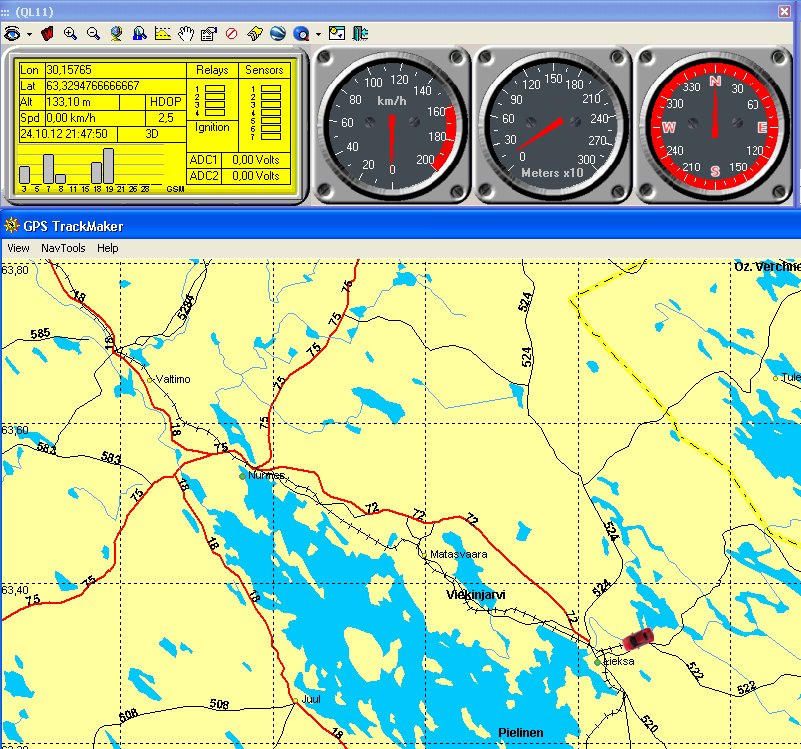

    PC + UI-View32 + GPS mokkula (moduli) + mokkula internetyhteys. Tällä saat oman liikkuvan aseman APRS kartalle. (muuta ei tarvita) USB GPS-paikannusmoduli USB, Compass System GM-720, Probyte

    GPS USB vastaanotin Navibe GM621

    Liikkuva Laptop only Rx igate OH7FES-12

    Mini laptop eMachines 250-01G16i

    Navibe GM621 GPS Receiver USB module Driver and manual

    GPS USB vastaanotin Navibe GM621

    4USB GPS-paikannusmoduli, USB, Compass System GM-720, Probyte

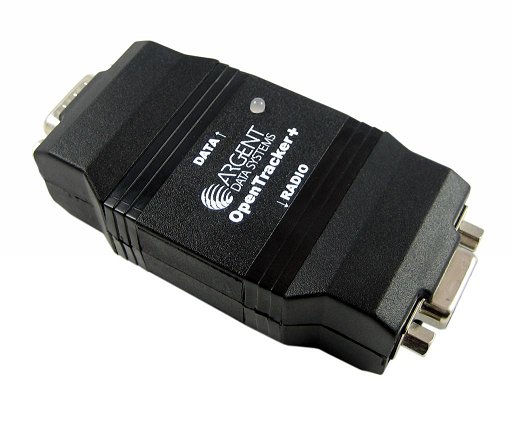

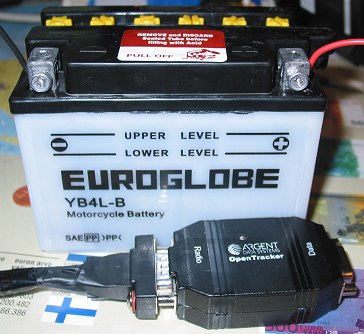

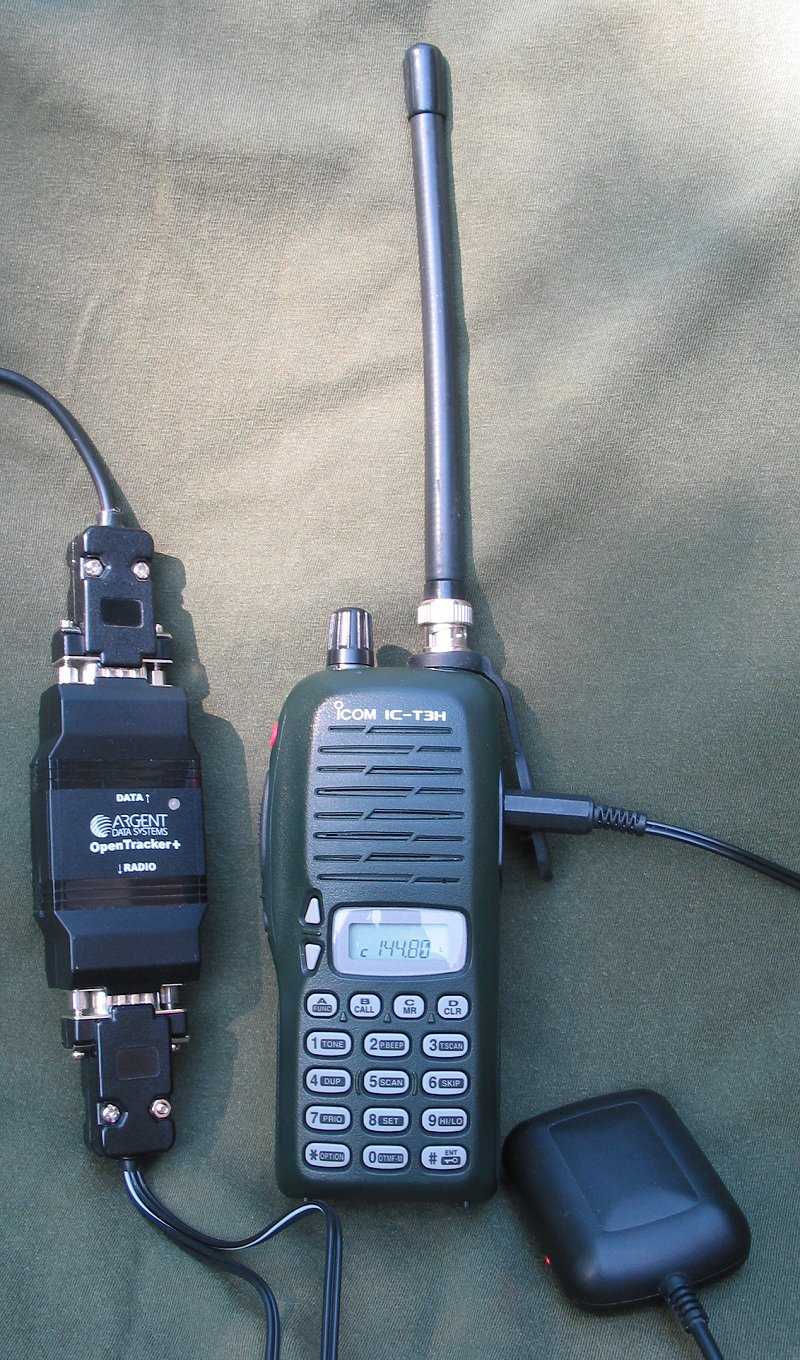

    Minun OpenTracker+ Argent Data Systems mobile systeemi

    OpenTracker+

    OH7FES-9 APRS LIVE info ja OH7FES-9 Mobile Movements Archive

    MOPO Dnepr MT-9 OH7FES-10 ja historia

    OpenTracker+ asetukset HamFi ja Ohjeet OTWINCFG

    Opentrackerin manuaalit ja Configuration Program ja Firmware

    Opentrackerin manuaalit ja Configuration Program ja Firmware ja täällä vanhat Opentracker versiot ja niiden Firmware versiot. OTWINCFG config ohjelma toimii kaikissa versioissa. Eri Firmware versioissa on vähän erinäköinen config ikkuna. otwincfg.exe

    OpenTracker USB Software download and manual

    OpenTracker+ Frimware support Download and manual

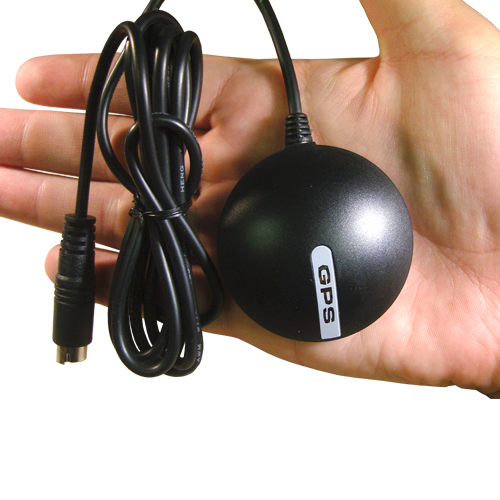

    GPS Globalsat BR-304

    GPS Infosivu suomeksi: Globalsat BR-304

    Älä kytke Opentrackeria auton tupakansytyttimen pistokkeeseen, sillä sieltä tulee kaikenlaisia häiriöitä Open trackeriin auton ollessa käynnissä eikä se siten anna täysin puhdasta lähetettä ja on monen ongelman lähde aprs käytössä häiriöiden suhteen. (lähelle toimii mutta kauemmaksi tuottaa lukuongelmia). Kytke Opentracker suoraan auton akkuun tai erilliseen akkuun. Jos käytät käsipuhelinta omalla patukka-antennilla, voit ottaa virtaa tupakansytyttimen pistokkeesta myös opentrackeriin ja käsipuhelimeen eikä ongelmia ole. Paras ja häiriötön kytkentä on, että otat virtaa erillisestä akusta molempiin laitteisiin. Jos otat puhelimeen virtaa auton akusta, on hyvä ottaa virta opentrackeriin omasta erillisestä akusta tai vaikka 9 V paristosta, opentrackeri ottaa virtaa vain alle 100 mA. Kuuluvuus/luettavuuseroja voit testailla auton ollessa käynnissä ja sammuksissa.

    Akku 12V 3A Virtaa pienestä mopon akusta. 12V 3A riittää muutamaksi päiväksi/viikoksi (käyttöajasta riippuen) Opentrackerille eikä ole häiriöongelmia.

    Tupakansytyttimen pistokkeen APRS signaaliin antaman häiriön poistamiseksi laita galvanoitu erotin Opentrackerin/MDR:n audio out ja rigin mic in väliin. Kytkentäohje Transmit Audio Cable tätä on syytä käyttää muutenkin, kutsutaan toisella nimellä myös linjaerotin.

    TX audio Level !!

    APRS signaalin luettavuusongelmien pääsyy on kuitenkin yliohjaus. (audiotaso liian korkea)

    TX Audio Level

    >Imuroi ja asenna heti aluksi AGW Packet Engine Ver 2005,127 SV2AGW.com (Downloads) http://www.sv2agw.com/downloads/agwpe.zip (AGWPE software).

    Pienennä Opentrackerin (ja mdr) ulostulo audiotasoa alemmaksi (vasemmalle TX Audio Level) tai pienennä rigin MIC GAINIA. On parempi, että FM deviaatio on matala kuin liian korkea, koska yliohjattua signaalia ei pysty lukemaan, mutta matalaa voi lukea. Aseta toinen radio kuuntelulle samalle taajuudelle ilman antennia ja käytä keinokuormaa ja säädä Opentrackerista TX audiota isommalle ja pienemmälle (lähetys keinokuormaan) ja etsi kohta missä korvinkuultava äänenvoimakkuus ei enää lisäänny. Tämä audiotaso on jo yliohjattu. Säädä audiotasoa alemmas että voit korvin kuulla sen hiljenevän, ja laske vielä hivenen tästä tasosta varmistaaksesi, että se on varmasti hyvä. Alla linkki josta voi lukea lisäohjeita. Kun TX audiotaso on säädetty oikealle tasolla, APRS signaalia pystytään lukemaan vaikka rigin S-mittari ei värähdäkään.

    >Setting Your TNC's Audio Drive Level

    Toinen helpompi ja varmempi tapa säätää audiotaso oikein: Anna vertailuääneksi rigin 1750 Hz ääni, eli ripiitterin aukaisuääni. Säädä radion volume ja PC:n äänikortin mikseristä niin että saat alla olevan kuvan näköisen ja korkuisen siniaaltokäyrän.

    1750 Hz ripiitterin aukaisuääni Tämä kuva on vertailupohja sinun säätöihin, koska tämän 1750 Hz äänen on radion valmistaja säätänyt 3 kHz deviaatioon, samaan mikä sinun APRS trackerin signaalin deviaatiotaso pitää olla. Säädä Opentrackerin TX Audio Level näyttämään saman korkuista signaalia. Sinänsä korkeus voi olla mikä tahansa, kun vaan säädät Opentrackerisi tai MDR:n saman korkuiseksi kuin tämä 1750 Hz ääni.

    Alla kuvassa on sitten erittäin hyvä APRS signaali. Kaikki huiput ovat samalla tasalla ja voimakkuus on sopiva. Erikorkuiset huiput kertovat liian suuresta TX audiotasosta, samalla huiput ovat laajamittaiset (ylös ja alaspäin).

    Alla kuvassa oikea audiotaso. Näet mustat alueet valkoisten pystyviivojen vasemmalla ja oikealla puolella (lähete ei leviä).

    + IC-T3H 144-146 Mhz IC-T3H Icom Inc

    Hyvä audion tarkkailu ohjelma

    Real time or deferred spectral analysis ja AFSK - effect of overload of tx audio input

    Spectran is a program to do real time or deferred spectral analysis / waterfall display, in addition to real time audio filtering (band pass, denoising, band reject and CW peaking) of audio signals, using the PC sound card to digitize the input analog signal, or taking as input a WAV file. Its characteristics are well suited to dig weak signals buried into noise, thanks to a selectable bin size down to 21 millihertz. On the opposite site, it can visualize normal CW signals, resolving individual dots and dashes (with a reasonably fast PC).

    sarjaliikenne GSP moduulia löytyy ja helppo kytkeä

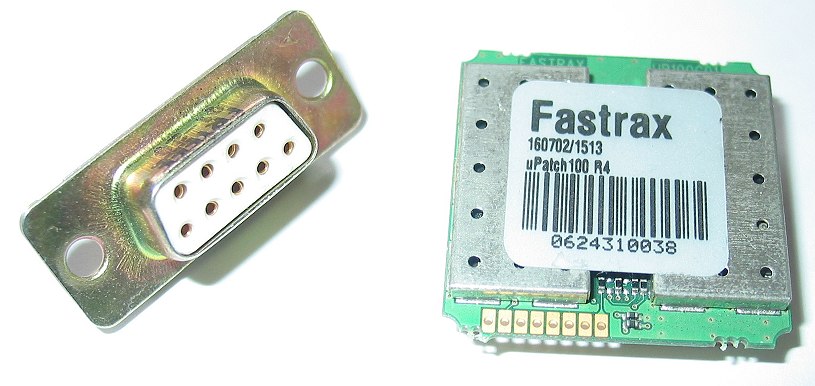

    >Fastrax uPatch100-R4 sarjaliikenne GSP moduulia löytyy ja helppo kytkeä RS232 sarjaporttiin PC:ssä ja toimii myös esim. OpenTrackerissa

    Fastrax uPatch100-R4 sarjaliikenne GSP moduuli + antenni,

    Käyttöjännite 3.3V..5.5V 35mA
    nastat
    1 VDD (aloita nurkassa)
    2 TX0 RS232 data ulos 4800 baudia
    3 RX0 RS232 data in
    4 GND
    5 XRESET , avoin normaalisti
    6 VBAT kytke paristoon tai VDD
    7 1PPS tulee 1 s pulsseja
    8 FIX status Ledille

    Käyttö:
    1 ja 6 yhteen +5V
    5 = kosketus nastaan 4 = reset
    2 = RS232 tasoinen data tulee nastasta suoraan PC:lle ja tarvitaan myös 3 nastaa tai MDR150 radioamatöörilaitteelle nastaa 14.
    Mitat: 28 x 28 x 7,5 mm
    Paristo 3.6V nopeuttaa satelliittien hakua.
    Nasta 3 RX0 vaatii -9...-12V tiedon. Normaalisti se tulee PC:ltä sarjaportista kun käytetään PC ohjelmia, mutta esim. Opentrackerista ei tule. Ratkaisu on: 9V paristo, väärinpäin, + maihin 4 GND ja -9V nastaan 3 RX0. Virta on niin pieni, että se on vaikea mitata.

    Fastrax uPatch100-R4 sarjaliikenne GSP moduuli

    Voit testata miten "GPS mokkulasi" toimii. Siniset palkit = satelliittien signaalit ja numerot.



    Download GPS Information

    GPS TrackMaker #13.8 with simplified maps of the Americas, support for Google Maps, Google Earth and vehicle tracking by GPRS. Full free version.

    GPS USB vastaanotin Navibe GM621

    Ilmainen GPS seuranta ohjelma PC:lle TrackMaker - GPS Software

    imuroi Euroopan kartta http://www.trackmaker.com/maps.php, hakee myös Google kartat ja satelliitti kuvat.

    Valitse portti missä GPS mokkula on ja paina Start.

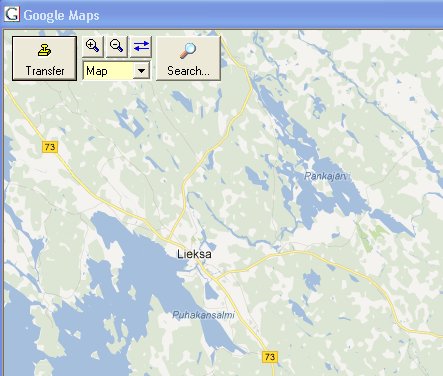

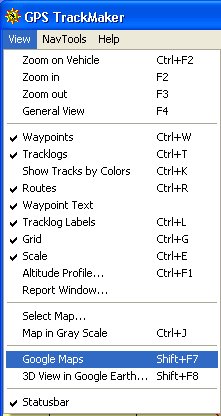

    Paina Transfer ja google maps siirtyy ohjelmaan.

    USB sarjaportti ajuri http://www.trackmaker.com/download/usb_serial_2303.zip

    USB GPS Navibe mokkulan ajuri Driver and manual

    >PDF koodaus ohjeet CXD2951 Communication Command Specifications ja kytkentä- ja lisäohjeet

    GPS Workbench 4 supports all NMEA compatible receivers -> testi/koodausohjelma

    https://www.argentdata.com/catalog/index.php?cPath=23&osCsid=tcd3drh0ji1q9d589lhrj99gh4

    http://probyte.fi/oscom/product_info.php?products_id=323

    ja toinen OpenTracker OT1x REV3 (vanhempi versio)

    Support for Discontinued Products | Argent Data Systems

    vartti pätkä 1/4 aallon 144.800 Mhz mobile APRS antenni.

    GPS vastaanotin BR-355 GlobalSat

    USGlobalSat Incorporated

    Katkaise johto PS2 liittimen juuresta pois ja laita tilalle RS232 (sarjaportti) liitin ja toimii suoraan Opentrackerissa.

    Tinaa johdotus näin Opentrackeria varten

    Musta maa-> RS232 nastaan 5
    Punainen käyttöjännite-> RS232 nastaan 4
    Valkoinen RX -> RS232 nastaan 3
    Vihreä TX -> RS232 nastaan 2

    Kaapelin suojavaippaa ei kytketä mihinkään.

    BR-355:sta myy Suomessa Probyte

      BR-355

    General Specifications
    GPS Chipset SiRF Star III e/LP
    Frequency L1, 1575.42 MHZ
    C/A Code 1.023 MHz chip rate
    Channels 20 all-in-view tracking
    Sensitivity -159 dBm
    Accuracy 5m 2D RMS WAAS enabled
    10m 2D RMS WAAS disabled
    Aquisition Rate
    Hot start 1 sec., average
    Warm start 38 sec., average
    Cold start 42 sec., average
    Reacquisition 0.1 sec. average
    Protocol
    GPS Protocol Default: NMEA 0183
    GPS transfer rate Software command setting (Default : 4800,n,8,1 for NMEA )
    Dynamic Condition
    Acceleration Limit Less than 4g
    Altitude Limit 60,000 Feet (18,000 meters) max.
    Velocity Limit 1,000/sec. (515 meters) max
    Jerk Limit 20 m/sec**3
    Environmental Specifications
    Operating -40°~ 185°F (-40°~ 85°C)
    Storage -40°~ 185°F (-40°~ 85°C)
    Humidity Up to 95% non-condensing
    Electrical Characteristics
    Voltage 4.5 - 6.5V DC Input
    Current 42mA typical
    Physical Charateristics
    Dimension 2.08" x 0.75" (53mm x 19.2mm)
    Serial Cable Length 58" (147 cm)
    Weight 2.2oz (62.37 grams)
    Yhteensopivuusongelma Kenwood APRS ja Hamdr digitoistimen kanssa

    Kenwood auto- ja käsikoneissa pitää käyttää NMEA Way Point Format asetusta, koska Hamdr osaa esimerkiksi lähettää GPS:ltä NMEA-0183-muodossa saamansa paikkatiedon eteenpäin täysin APRS-yhteensopivassa muodossa AX.25-protokollaa käyttäen. Hamdr osaa myös vain vastaanottaa APRS-sijaintipaketteja ja välittää tiedot GPS:lle NMEA-0183 $GPWPL-lauseina, jolloin vastaanotettujen APRS-asemien sijainnit on mahdollista saada näkymään GPS:n näytöllä.

    Jos mahdollista, kytke Mic-e pakkaus pois päältä.

    ks lähde: http://wiki.ham.fi/Hamdr

    Jos Kenwoodissa käytetään "KENWOOD" asetusta, digirepeat ei toistu Hamdr laitteen kautta ollenkaan ja paikkatietoa ei välity kartalle. (tämä voi riippua myös MDR asetuksista ja ohjelmisto versioista)

    Näyttää siltä että "KENWOOD" format asetus ei ole yhteensopiva jossain MDR softaversioissa suomessa käytössä olevien Hamdr digitoistin laitteiden kanssa.

    Myös MDR asetuksilla voi muuttaa MDR:n toiminta tapoja.

    http://wiki.ham.fi/Hamdr_ohjelmistoversiot

    http://wiki.ham.fi/Hamdr_digipeater

    MIC-E pakkaus voi tuottaa toiminta ongelmia näissä MDR laitteissa.

    Tässä MDR:n asetukset http://oh3tr.ele.tut.fi/~ftp/modifications/mdr/mdr150/archive/hamdr_param.txt

    Edelleen on hyvä muistaa: Pakkaamatonta APRS dataa lukee ja toistaa kaikki laitteet. Yhteensopivuus tai luku ongelmia syntyy kun, käytetään jotain pakkausta kuten Mic-e (mic-encoder mic-e formaatti) tai Base-91 Compressed.

    http://wiki.ham.fi/APRS_asetukset

    mutta kokeile esim: TH-D72 Kenwood: aseta NMEA päälle, menu 340

    TM-D710 Kenwood: aseta NMEA päälle, menu 603

    Radioamatööritoistinasemalla tarkoitetaan radioamatööriasemaa, joka automaattisesti lähettää edelleen asemalla vastaanotetut radioamatöörilähetykset ilman luvanhaltijan välitöntä valvontaa.

    Kaikille ilman radioamatöörin välitöntä valvontaa toimiville asemille on haettava Viestintäviraston antama erikoislupa.

    Digipeaterin käyttö edellyttää erikoislupaa, mikäli asema ei ole radioamatöörin välittömässä valvonnassa.

    DIGI KEYER APRS iGate systeemi

    "IGate on lyhenne sanoista Internet Gateway ja tarkoittaa asemaa, joka kuuntelee APRS-käytössä olevaa radiotaajuutta ja välittää sieltä kuulemansa paketit internettiin." Lähde:APRS iGate – HamFi

    Tarvitaan 2m rigi esim FT-857 + antenni

    >

    DIGI KEYER

    FT-857 DB15-FT-MINI8 Interface cable For Yaesu's transceivers: FT-100, FT-817, FT-857, FT-897

    UI-View32 ohjelma

    APRS digipiitteri – HamFi,

    UI-View32 ohjelma APRS Client for Windows - UI-View Home Page and update http://www.ui-view.org/uiview32/32upd203.exe

    AGWPE and UI-View

    + Voit myös laittaa 2 vastaanotinta samaan äänikortiin aseta DualPort päälle (Left ja Right). portit 1 ja 2 (asetus 1,2 tulee Station setup Unproto port kohtaan) Two Radio AGWPE Setup

    AGW Packet EngineAGW Packet Engine

    AGW Packet Engine

    AGW Packet Engine Ver 2005,127 SV2AGW.com (Downloads) http://www.sv2agw.com/downloads/agwpe.zip (AGWPE software)

    beta digiversio http://www.sv2agw.com/beta/agwuidigi.zip

    OH7FES RX Igate tiedot - Google Maps APRS ja OH7FES-9 mobile tiedot - Google Maps APRS

    APRS iGate HamFi

    Download DENVER TAD-70111 7" tablet

    DENVER TAD-70111 7" tablet
    muita älypuhelin ohjelmia

    Acer AL1932m 19\"

    main site OH7FES

    About us

    OH7FES
