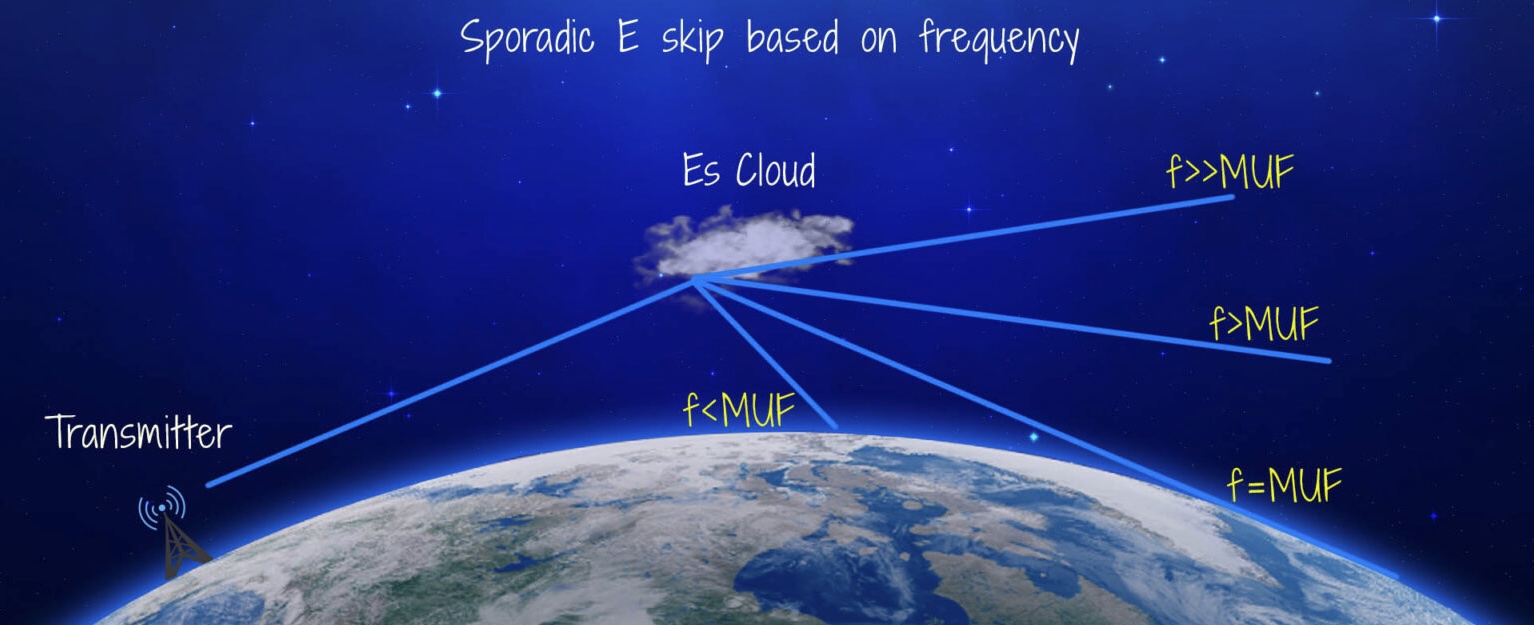

Bild: VK3FS
Sporadic E: Entstehungsmechanismen, Beobachtungen und Auswirkungen auf die Funkwellenausbreitung
(English version below)
Sporadic-E-Schichten (Es) sind kurzlebige, dünne Regionen erhöhter Ionisation in der Ionosphäre, die typischerweise in Höhen von 90 bis 130 km auftreten. Diese Schichten können die Ausbreitung elektromagnetischer Wellen stark beeinflussen und ermöglichen Fernverbindungen auf Frequenzen, die normalerweise auf Sichtverbindungen beschränkt sind. Der folgende Aufsatz untersucht die physikalischen Mechanismen hinter der Entstehung von Es-Schichten, darunter Windscherungen, das Einbringen metallischer Ionen durch Meteore sowie atmosphärische Gezeiten und Schwerewellen. Ebenso werden Beobachtungsmethoden und die praktischen Auswirkungen auf Funk- und Navigationssysteme behandelt.
(English version below)
Sporadic-E-Schichten (Es) sind kurzlebige, dünne Regionen erhöhter Ionisation in der Ionosphäre, die typischerweise in Höhen von 90 bis 130 km auftreten. Diese Schichten können die Ausbreitung elektromagnetischer Wellen stark beeinflussen und ermöglichen Fernverbindungen auf Frequenzen, die normalerweise auf Sichtverbindungen beschränkt sind. Der folgende Aufsatz untersucht die physikalischen Mechanismen hinter der Entstehung von Es-Schichten, darunter Windscherungen, das Einbringen metallischer Ionen durch Meteore sowie atmosphärische Gezeiten und Schwerewellen. Ebenso werden Beobachtungsmethoden und die praktischen Auswirkungen auf Funk- und Navigationssysteme behandelt.
1. Einleitung
Die Ionosphäre ist eine elektrisch leitfähige Region der oberen Atmosphäre, die durch solare Strahlung ionisiert wird und eine entscheidende Rolle in der Ausbreitung von Radiowellen spielt. Innerhalb dieser Region kann es zu lokal begrenzten Anreicherungen von Elektronendichte kommen – den sogenannten Sporadic-E-Schichten (kurz: Es). Diese treten sporadisch auf, sind vertikal meist nur wenige Kilometer dick, weisen jedoch Elektronendichten auf, die selbst im VHF-Bereich (Very High Frequency, 30–300 MHz) eine Reflexion von Radiowellen ermöglichen.
Die genaue Entstehung, Dynamik und Häufigkeit von Es-Schichten ist Gegenstand intensiver Forschung, da sie sowohl technisch (für Kommunikation und Navigation) als auch wissenschaftlich von großer Bedeutung sind.
2. Entstehungsmechanismen der Sporadic-E-Schichten
2.1 Windscherungstheorie
Der am weitesten akzeptierte Mechanismus ist die sogenannte Windscherungstheorie. Sie besagt, dass vertikale Änderungen in der Richtung und Stärke horizontaler Neutralwinde in der unteren Thermosphäre dazu führen, dass sich langlebige metallische Ionen (Fe⁺, Mg⁺, Na⁺) in schmalen Schichten ansammeln. Diese Ionen stammen vorwiegend aus dem Meteoriteneintrag.
Laut Mathews (1998) erfolgt die Schichtbildung an Höhen, in denen sich entgegengesetzt gerichtete Winde gegenseitig aufheben. Die magnetische Feldlinie der Erde wirkt dabei als Führungsschiene für die Bewegung dieser Ionen, was die Entstehung dichter, schmaler Ionisationsregionen begünstigt, die als Es-Schichten beobachtet werden.
2.2 Meteorische Ionenquellen
Meteoroiden verglühen beim Eintritt in die Erdatmosphäre und setzen dabei in etwa 80–120 km Höhe metallische Ionen frei. Diese langlebigen Ionen sind entscheidend für die Entstehung von Es-Schichten. Ihre Konzentration variiert je nach Jahreszeit, Tageszeit und globalem Meteoriteneintrag.
Plane et al. (2015) zeigten in einer globalen Studie, dass Eisen- und Magnesiumionen aus Meteoriten einen Großteil der metallischen Ionen in der oberen Atmosphäre ausmachen und direkt zur Es-Bildung beitragen, insbesondere in Verbindung mit dynamischen Winden.
2.3 Atmosphärische Gezeiten und Schwerewellen
Atmosphärische Gezeiten (thermisch bedingte, regelmäßige Luftdruckwellen) sowie atmosphärische Schwerewellen, ausgelöst durch Wetterphänomene, beeinflussen die Windscherungen in der Mesosphäre und unteren Thermosphäre. Diese Wellen können durch ihre Interaktion mit den Windfeldern lokal günstige Bedingungen für die Bildung von Es schaffen oder bestehende Schichten stören.
Haldoupis (2012) betont die Rolle dieser Wellen in der zeitlichen und räumlichen Variabilität von Es-Schichten. Besonders die tägliche und saisonale Modulation wird wesentlich durch Gezeiten gesteuert, was zu den typischen Mustern von Es-Aktivität führt.
2.4 Geomagnetische Aktivität und Gewitter
Auch geomagnetische Störungen sowie Gewitter können die Entstehung von Es-Schichten beeinflussen. Starke geomagnetische Aktivität verändert die elektrischen Felder und Ströme in der Ionosphäre, was indirekt die Dynamik der Neutralwinde beeinflussen kann.
Davis und Johnson (2005) sowie Mitra und Kundu (1954) fanden Hinweise darauf, dass Blitze und Gewitter die Elektronendichte in der E-Schicht erhöhen können, entweder durch direkte ionisierende Entladungen oder durch die Anregung von Schwerewellen. Dies führt gelegentlich zu lokal verstärkten Es-Ereignissen.
3. Beobachtung und Messmethoden
3.1 Bodenbasierte Messungen
Zur Detektion von Es-Schichten werden hauptsächlich Ionosonden und coherente Streuradare verwendet. Ionosonden senden vertikale Radiowellen aus und messen deren Reflexion durch ionisierte Schichten – Es erscheinen dabei als charakteristische Rückstreuechos in ungewöhnlichen Höhen und Frequenzbereichen.
Kohärente Radarsysteme, etwa das 30-MHz-Radar von Hysell et al. (2014), detektieren Reflexionen an feldausgerichteten Irregularitäten (Field Aligned Irregularities, FAIs), die oft mit Es-Schichten verbunden sind. Diese liefern Einblicke in deren Dynamik und Struktur.
3.2 Satellitengestützte Messungen
Mit Hilfe von GNSS-Radio-Okkultation können Satelliten Signaldaten beim Durchgang durch die Ionosphäre analysieren. Dadurch lassen sich Es-Schichten global und kontinuierlich beobachten. GNSS-Signale werden bei Durchtritt durch Es-Schichten in Phase und Amplitude gestört – diese Daten erlauben die Rekonstruktion der Elektronendichteprofile.
Yu et al. (2022) entwickelten ein empirisches Modell für Es-Schichten basierend auf GNSS-Radio-Okkultationsdaten und konnten globale Muster, Häufigkeit und saisonale Schwankungen kartieren.
4. Zeitliche und räumliche Verteilung
Es-Schichten zeigen eine ausgeprägte tageszeitliche und saisonale Abhängigkeit. In mittleren Breiten treten sie besonders häufig zwischen Mai und August auf, mit einem Maximum am Nachmittag bis in die frühen Abendstunden. Diese Muster sind auf das Zusammenspiel von solarer Einstrahlung, atmosphärischer Dynamik und meteorischer Aktivität zurückzuführen.
Haldoupis et al. (2023) betonen, dass die Photoionisation metallischer Atome bei Sonnenaufgang einen erheblichen Anstieg der Metallionendichte verursacht – ein Schlüsselfaktor für die tägliche Aktivierung von Es-Schichten. Saisonal spielen Änderungen in der globalen Zirkulation der Atmosphäre sowie im Meteoriteneintrag eine Rolle.
5. Auswirkungen auf Funkwellen und Kommunikation
Es-Schichten beeinflussen die Ausbreitung elektromagnetischer Wellen, insbesondere im UKW-Bereich (30–300 MHz). Signale, die normalerweise nur über Sichtverbindung funktionieren, können durch Reflexion an Es-Schichten Distanzen von 1000 bis 2500 km überbrücken. Das ist besonders für Amateurfunker (DX-Verbindungen) sowie für militärische und zivile Kommunikation von Bedeutung.
Allerdings können Es-Schichten auch Störungen verursachen: GPS-Signale verlieren an Präzision, Flugfunkverbindungen werden unterbrochen, und FM-Rundfunksignale können überlagert oder gestört werden. Ihre sporadische Natur macht sie schwer vorhersehbar, was zuverlässige Prognosemodelle notwendig macht.
6. Aktuelle Forschung und Modelle
Die moderne Forschung fokussiert sich auf die Kombination von Satellitenmessungen, Radar- und Modellierungsdaten zur besseren Vorhersage von Es-Ereignissen. Aktuelle numerische Modelle, wie sie in Yu et al. (2022) beschrieben sind, integrieren meteorologische Daten, geomagnetische Indizes und Meteoritendaten zur Simulation der Es-Wahrscheinlichkeit.
Ein interdisziplinärer Ansatz, der Atmosphärenphysik, Raumwetter und Signalverarbeitung kombiniert, gilt als vielversprechend für das zukünftige Verständnis dieses komplexen Phänomens.
7. Fazit
Sporadic-E-Schichten sind ein faszinierendes Beispiel für die Komplexität der Ionosphäre. Ihre Entstehung hängt von einem empfindlichen Zusammenspiel aus atmosphärischen Strömungen, externen Einflüssen wie Meteoroiden und internen Prozessen wie Gezeiten und Wellen ab. Trotz umfangreicher Forschung bleiben viele Aspekte – etwa die genauen Triggermechanismen und lokale Variabilität – noch ungeklärt.
Die Bedeutung von Es-Schichten reicht weit über die Grundlagenforschung hinaus: Sie beeinflussen Funkkommunikation, Navigation und atmosphärische Überwachung. Fortschritte in der Satellitentechnik und Modellierung werden in den kommenden Jahren entscheidend dazu beitragen, dieses Phänomen besser zu verstehen und seine Auswirkungen vorherzusagen.
Literaturverzeichnis
• Dyer, P. J. (WA5IYX). VHF Propagation & Sporadic E Observations. Abgerufen von: https://www.qsl.net/wa5iyx/
• IC8FAX. Sporadic E QSO Reports. Persönliche Beobachtungen via DX-Cluster.
• CSSL – Communications and Space Sciences Laboratory. Ionospheric Irregularities and Scintillation. University of Michigan. https://cssl.engin.umich.edu/
• Mathews, J. D. (1998). Sporadic E: Current views and recent progress. Journal of Atmospheric and Solar-Terrestrial Physics, 60(4), 413–435.
• Plane, J. M. C. et al. (2015). Meteoric metal layers in the atmosphere. Chemical Reviews, 115(10), 4497–4541.
• Haldoupis, C. (2012). Midlatitude sporadic E. A typical paradigm of atmosphere–ionosphere coupling. Space Science Reviews, 168(1–4), 441–461.
• Yu, F. et al. (2022). A Global Empirical Model of Sporadic E Layer Based on GNSS Radio Occultation Data. Journal of Geophysical Research: Space Physics, 127(3).
• Haldoupis, C. et al. (2023). The diurnal cycle of midlatitude sporadic E layers driven by metal ion photoionization. Journal of Atmospheric and Solar-Terrestrial Physics.
• Davis, C. J., & Johnson, C. G. (2005). Lightning-induced intensification of the ionospheric sporadic E layer. Nature, 435(7040), 799–801.
• Mitra, A. P., & Kundu, M. R. (1954). Ionospheric effects of thunderstorms. Nature, 173, 1239–1240.
English version:
Sporadic E: Formation Mechanisms, Observations, and Impacts on Radio Wave Propagation
Sporadic-E (Es) layers are transient, thin regions of enhanced ionization in the Earth's ionosphere, typically appearing at altitudes between 90 and 130 km. These layers can significantly affect the propagation of electromagnetic waves, allowing long-distance communication on frequencies usually limited to line-of-sight. This paper investigates the physical mechanisms behind the formation of Es layers, including wind shear, meteoric ion deposition, atmospheric tides, and gravity waves. It also discusses observation techniques and practical implications for radio communication and navigation systems.
1. Introduction
The ionosphere is a partially ionized region of the upper atmosphere formed primarily by solar radiation and plays a crucial role in long-distance radio communication. Within the ionosphere, the E-layer (approximately 90–130 km altitude) occasionally exhibits narrow regions of elevated electron density, known as Sporadic E (Es) layers. These transient layers are only a few kilometers thick vertically but can reflect radio waves up to VHF frequencies (30–300 MHz), well above the typical capabilities of regular ionospheric layers.
The exact mechanisms driving the formation and variability of Es layers are complex and remain an active field of research, with important implications for both scientific understanding and practical applications in communication and navigation systems.
2. Formation Mechanisms of Sporadic E Layers
2.1 Wind Shear Theory
The most widely accepted explanation for the formation of Es layers is the wind shear theory. This theory proposes that vertical shears in horizontal neutral winds in the lower thermosphere cause the convergence of long-lived metallic ions (primarily Fe⁺, Mg⁺, Na⁺) into narrow, dense regions. These ions originate from meteoroid ablation and are transported by atmospheric winds under the influence of Earth's geomagnetic field.
As outlined by Mathews (1998), Es layers tend to form at altitudes where wind reversals occur—i.e., where opposing wind flows create regions of convergence. The convergence of metallic ions, guided by the Earth's magnetic field, leads to the accumulation of plasma, creating the enhanced electron density that characterizes Es layers.
2.2 Meteoric Ion Deposition
Meteoroids ablating in the mesosphere-lower thermosphere (MLT) region deposit metallic atoms and ions—especially Fe⁺ and Mg⁺—into the atmosphere. These ions are essential for Es layer formation due to their relatively long lifetimes and ability to participate in ionospheric processes.
According to Plane et al. (2015), meteoric metals are a major source of free ions in the lower ionosphere. The balance between meteoric influx, ion chemistry, and atmospheric transport defines the availability of these ions for Es layer development.
2.3 Atmospheric Tides and Gravity Waves
Atmospheric tides—large-scale waves caused by solar heating—and gravity waves—triggered by weather systems, topography, or convection—modulate the wind field in the MLT region. These waves can amplify or disrupt wind shear conditions, thereby controlling the formation or destruction of Es layers.
Haldoupis (2012) emphasized that these wave phenomena are key drivers of Es layer variability. Tidal forcing produces predictable diurnal and seasonal changes in the Es occurrence rate, while gravity waves can lead to localized, short-term variations.
2.4 Geomagnetic Activity and Thunderstorms
Additional triggers for Es formation may include geomagnetic disturbances and thunderstorm activity. Geomagnetic storms can alter ionospheric electric fields and atmospheric circulation, indirectly influencing the wind shear responsible for Es development.
Davis and Johnson (2005) provided observational evidence suggesting that lightning activity can intensify existing Es layers, possibly by generating electric fields or atmospheric gravity waves. Similarly, early studies by Mitra and Kundu (1954) noted increased ionospheric electron densities following severe thunderstorms, implying a potential link between tropospheric electrical activity and Es phenomena.
3. Observation Techniques and Empirical Evidence
3.1 Ground-Based Observations
Ground-based instruments such as ionosondes and coherent scatter radars are essential tools for Es detection. Ionosondes transmit high-frequency radio pulses vertically into the ionosphere and record the echoes reflected from ionized layers. Es layers appear as strong, isolated echoes at E-region altitudes.
Coherent scatter radars—like the 30 MHz radar system employed by Hysell et al. (2014)—detect field-aligned irregularities in the plasma associated with Es layers. These systems provide insight into the spatial structure and temporal dynamics of the layers.
3.2 Satellite-Based Measurements
Satellites using GNSS (Global Navigation Satellite System) radio occultation techniques can observe Es layers on a global scale. As GNSS signals traverse the ionosphere, changes in signal amplitude and phase reveal the presence and characteristics of ionospheric irregularities.
Yu et al. (2022) utilized data from radio occultation experiments to build an empirical global model of Es layer occurrence. Their analysis confirmed seasonal, diurnal, and geographic patterns in Es activity, supporting theoretical models of Es formation.
4. Diurnal and Seasonal Variability
Es layers are subject to well-documented diurnal and seasonal variations. In mid-latitudes, occurrence peaks during local summer months (May–August in the Northern Hemisphere) and during daylight hours, particularly in the afternoon and early evening.
Haldoupis et al. (2023) showed that the photoionization of metal atoms plays a critical role in the daily cycle of Es activity. Sunlight ionizes meteoric metal atoms at dawn, increasing the available ion population and triggering layer formation.
Seasonally, changes in atmospheric dynamics, such as tidal wind amplitudes and global wind circulation patterns, combine with variations in meteoroid influx to regulate the probability of Es formation.
5. Impacts on Radio Propagation
Es layers significantly affect radio wave propagation, especially in the VHF band (30–300 MHz). These layers can reflect radio waves that would otherwise escape into space or be limited to line-of-sight propagation, enabling unexpected long-distance communication links over 1,000–2,500 km. This phenomenon is highly valued by amateur radio operators and is sometimes exploited for over-the-horizon radar.
However, Es can also cause interference in communication and navigation systems. Reflected signals can lead to multipath interference in FM broadcasts, disruptions in aircraft communication, and loss of precision in GNSS-based navigation systems. Due to their unpredictable nature, Es layers pose challenges for system reliability and require robust forecasting models.
6. Recent Advances and Forecasting Models
Recent progress in the modeling and prediction of Es layers involves the integration of satellite data, meteorological inputs, and geomagnetic indices. Empirical and semi-empirical models, such as the one proposed by Yu et al. (2022), combine real-time GNSS data with atmospheric parameters to forecast Es occurrence.
Advanced modeling approaches aim to improve the understanding of atmosphere-ionosphere coupling and the integration of meteoric and tidal inputs. By considering the complex interactions among atmospheric waves, ionospheric chemistry, and external drivers (e.g., solar and geomagnetic activity), these models are gradually enhancing prediction accuracy.
Interdisciplinary research combining space weather, atmospheric physics, and signal processing is essential to fully understand and manage the effects of Es layers.
7. Conclusion
Sporadic E layers are a dynamic and multifaceted ionospheric phenomenon, emerging from the interplay of terrestrial and extraterrestrial processes. Their formation involves metallic ions supplied by meteoroids, shaped by wind shear, and modulated by atmospheric tides and gravity waves. Additional triggers include geomagnetic disturbances and thunderstorm-generated electric fields.
Understanding the nature of Es layers is not only of scientific interest but also of practical importance. Their unpredictable appearance can either enhance or degrade radio communications and GNSS performance. Ongoing developments in satellite observation, high-resolution modeling, and space weather integration will improve future forecasting capabilities.
Es layers offer a fascinating window into the complexity of the upper atmosphere and serve as a powerful example of the interconnectedness of Earth's geospace environment.
References
- Dyer, P. J. (WA5IYX). VHF Propagation & Sporadic E Observations. Available at: https://www.qsl.net/wa5iyx/
- IC8FAX. Sporadic E QSO Reports. Personal observations via DX-cluster.
- CSSL – Communications and Space Sciences Laboratory. Ionospheric Irregularities and Scintillation. University of Michigan. https://cssl.engin.umich.edu/
- Mathews, J. D. (1998). "Sporadic E: Current views and recent progress." Journal of Atmospheric and Solar-Terrestrial Physics, 60(4), 413–435.
- Plane, J. M. C., Feng, W., & Dawkins, E. C. M. (2015). "The mesosphere and metals: Chemistry and transport." Chemical Reviews, 115(10), 4497–4541.
- Haldoupis, C. (2012). "Midlatitude sporadic E. A typical paradigm of atmosphere–ionosphere coupling." Space Science Reviews, 168(1–4), 441–461.
- Yu, F., Schreiner, W. S., & Hunt, D. C. (2022). "A Global Empirical Model of Sporadic E Layer Based on GNSS Radio Occultation Data." Journal of Geophysical Research: Space Physics, 127(3).
- Haldoupis, C., Altadill, D., & Tsagouri, I. (2023). "The diurnal cycle of midlatitude sporadic E layers driven by metal ion photoionization." Journal of Atmospheric and Solar-Terrestrial Physics.
- Davis, C. J., & Johnson, C. G. (2005). "Lightning-induced intensification of the ionospheric sporadic E layer." Nature, 435(7040), 799–801.
- Mitra, A. P., & Kundu, M. R. (1954). "Ionospheric effects of thunderstorms." Nature, 173, 1239–1240.
