Der hier vorgestellte Raspberry für den Sondenempfang dient als mobile Version um gelandete Sonden in der Nähe
zu empfangen und deren genaue GPS Daten lesen zu können. Diese GPS Daten kann man anschließend
in ein Navi oder Mobiltelefon mit GPS eingeben und so die Sonde punktgenau finden.
Auch als Gerät für Zuhause kann man es aufstellen und so die Sondendaten empfangen und am Bildschirm dann darstellen (APRSMAP).
Benötigte Teile:
Raspberry 3 Model 3B(+) z.B. hier
SD-Karte min.4GB groß. WICHTIG: nicht alle Karten funktionieren. Hier eine Liste welche Karten funktionieren
Display Touchscreen 5 Zoll z.B. dieses Display
SDR Stick z.B. Nooelec NESDR SMart black
USB Verlängerung 15cm zum Anschluss des SDR Stick am Raspberry z.B. hier
Gehäuse selbstgedruckt: STL File Oberschale STL File Unterschale oder fertiges kaufen
70cm Band Antenne mit SMA Antennenanschluss (im KFZ kann man dann auch eine außen Dachantenne anschließen)
Stromversorgung 5V min. 2,5A Powerbank wie sie z.B. für Handys benutzt werden
eventuell eine Tastatur zum nachträglichen Ändern von Parametern wie Frequenz... z.B. diese (auf deutsche Tastatur achten!)
Mini SD Karte 4GB für Raspberry mit Image von Radiosondy.info mit Eingabemaske (sehr einfach)
Hier noch die Kosten einer solchen Anlage:
Je nachdem was man schon zu Hause herumliegen hat, kann man für alle Teile bis zu 150 Euro rechnen.
Nachdem man sich die benötigten Teile besorgt hat, kann man die 3D Druckdateien herunterladen
und noch selbst mit einem entsprechenden Programm (online Tinkercad) nachbearbeiten wie z.B. einen Namen oben eintragen.
Der Druck dauert ca. 10-12 Stunden und die Materialkosten (Druckfilament) belaufen sich auf ca. 3 Euro.
Die Farbgestaltung (Ober- und Unterschale) ist jedem selbst überlassen.
Natürlich kann man auch ein fertiges Gehäuse im Handel kaufen z.B. hier
Wenn alles fertig eingebaut ist, die SD Karte in den Raspberry schieben und Stromversorgung und SDR und Antenne anstecken.
Raspberry startet selbst und man kann seine erste Sonde (wenn eine im Bereich unterwegs ist) empfangen und losjagen.
Je nach angeschlossener Antenne und Standort vergrößert oder verringert sich die Empfangsleistung.
Eine am Boden liegende Sonde sollte im Umkreis von bis zu 300m noch empfangen werden.
Fliegende Sonden kann man in mehreren Kilometern (ca.100km) empfangen und decodieren.
Alle hier aufgeführten externen Links zur Beschaffung der Teile sind nur Vorschläge und es kann natürlich auch bei anderen Anbietern gekauft werden.

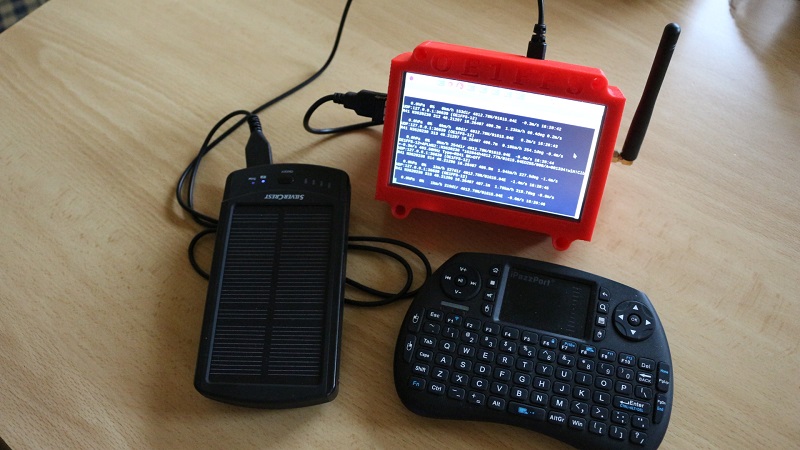

komplette mobile Raspberry Empfangsanlage mit Powerpack und Tastatur im selbstgedruckten Gehäuse
Externe Versorgung deshalb, damit man auch im KFZ mit Adapter (z.B. hier: Zigarettenanzünder-auf 5V USB) am 12V Auto Boardnetz den Raspi anstecken könnte
alle Anschlüsse sind frei zugänglich. SDR Stick mit 15cm USB Kabel angeschlossen

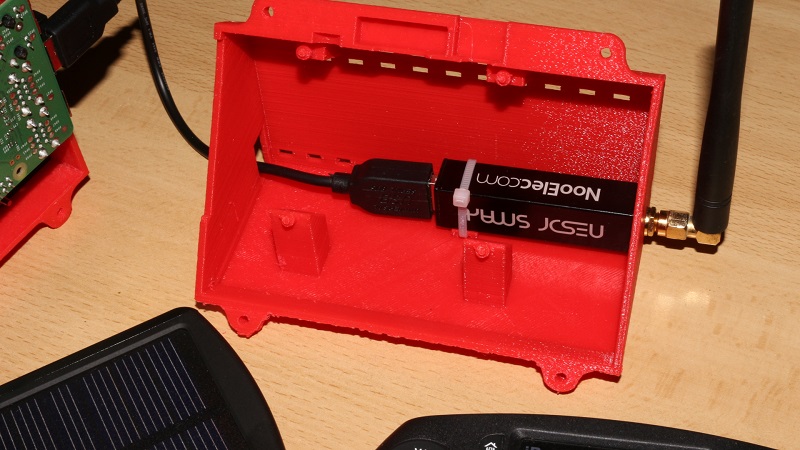

Innenansicht: SDR wird mit Kabelbinder auf einem vorgesehenen Steg befestigt und Antenne aussen angeschraubt
Der Raspi hat Abstützpunkte im unteren Gehäuse welches ausreichende Luftschlitze besitzt.

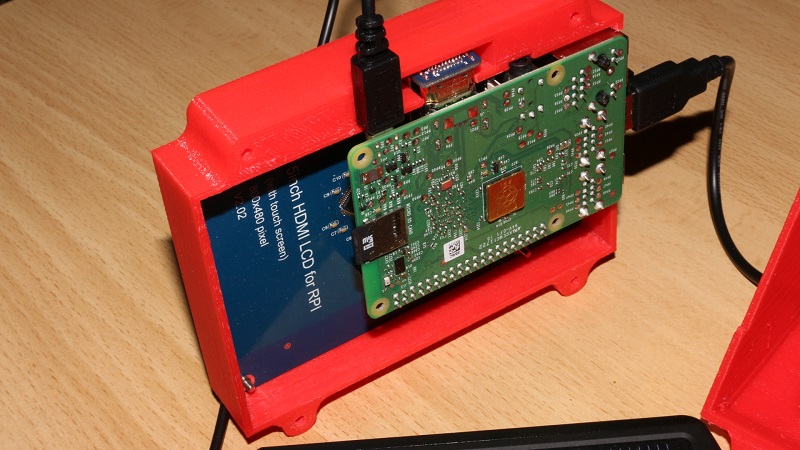

Das Display ist mit HDMI (Video) und der Steckleiste (GPIO - Touch und Stromversorgung) mit dem Raspi verbunden
Die HDMI Verbindung ist im Gehäuse dann versteckt und geschützt.
