Proyecto Beacon LU 136 kHz |
Este proyecto nació del intercambio de ideas en el foro 136k , dedicado a la difusión de experiencias en 136 kHz y otras VLF, pueden visitar y/o suscribirse al grupo en la dirección : http://ar.groups.yahoo.com/group/136k Nos propusimos poner en el aire una baliza en la banda de 136 kHz, en la cual puedan participar todos los radioaficionados argentinos que se interesen en el tema, y aprovechar las ventajas de la experiencia y posibilidades de cada uno. Los intercambios de ideas, propuestas y discusiones pueden leerse allí, quedando esta página dedicada a registrar el avance del proyecto. Quien más experiencia en el tema de transmisores tiene, es Marcelo Leo, LW2ETU, quien ya realizó sus propios proyectos, cuyos logros, experiencias y capturas pueden consultarse aquí : LW2ETU_137_kHz\index.html ; considerando esto, madie se opuso a que él se encargara de una de las partes más delicadas del proyecto. Las particulares cuestiones referentes a las antenas para esta banda, no hacen propicia la instalación de las mismas en las ciudades; por lo que la segunda asignación unánime fue a Alejandro LU8YD, quien ofreció algunas variantes para instalar las antenas en la zona de Neuquén. Otra cuestión importante era el sistema de identificación que comandaría el beacon, para lo cual se ofreció Raúl Benítez LU3HH, con una amplia experiencia en microcontroladores y cuya página puede visitarse en el link www.cursopic .com.ar. Finalmente , quien escribe ésto, Daniel Prieto, LU9DPD, ofreció volcar el material gráfico, textos y técnico a esta página, para referencia de futuras consultas, volcado de capturas, y toda otra cuestión referente al proyecto, que esperamos tener pronto funcionando. Muchos otros ofrecieron lo que pudiera estar a su alcance, desde lo económico hasta el aporte de ideas; todo fué valorado , si bien los que pondrán las manos sobre los circuitos y antenas no serán muchos, dadas las acotadas tareas que deben ser llevadas a cabo por quienes conocen mejor cada tema. |
|
Antecedentes del proyecto
Marcelo Leo LW2ETU, como ya se mencioné ha puesto anteriormente en el aire una baliza, cuyo resumen de puede leer desde esta página : EL Beacon se encuentra en este momento desactivado, por falta de antenas y la mudanza de QTH de Marcelo. |
Avances y desarrollo del proyecto en orden cronológico |
21/10 /2008
(Del Foro de 136K)
Así comenzó la movida
|
Alejandro LU8YD, escribe :
"....Hola Marcelo, bueno de a poco van apareciendo.
Veo dos problemas que tenemos todos, la falta de espacio
para antenas y tiempo para experiencias y es asi que
estamos casi inactivos, una lastima.
Se me ocurre que una forma de hacer algo es cooperando
en algun proyecto donde entre todos aportemos algo, un
proyecto que quizas cada uno de nosotros no podria
hacerlo solo por lo antes dicho.-
Se me ocurrio poner en marcha un radiofaro que nos sirva
a nosotros para experimentar y darle al mundo amateur un
radiofaro en Sudamerica para estudios de propagacion.
Yo consigo lugar y energia para el radiofaro, con mastil
de
Con el espacio y mastil de soporte que puedo conseguir y
unos 200W podriamos poner una buena señal en el aire.
Que les parece?
Alex LU8YD |
20/12/2009 |
Marcelo ya tiene una placa donada por Daniel LU8EDR, que contaba con el oscilador a cristal, los divisores, y los drivers. Le agregó los mosfet (IRFZ44), disipadores y un transformador de salida sobre un núcleo toroidal. |
31/12/2009 |
Tras la voladura de algunos transistores, LW2ETU, ya tiene el transmisor funcionando, a modo de prueba con una potencia de salida aproximada de 100 Watts. Se está alimentando el transmisor mediante una fuente de 13,8V. Para obtener más potencia |
||||
02/01/2009 |
Rebuscando entre la pila de surplus, LU9DPD encontró una fuente switching de 35V @ 10 Amp. que tras algunos retoques de Marcelo, quedó funcionando en 32 V, logrando con ello una salida aproximada de 200 W del transmisor. |
10/02/2009 |
Se cambió el toroide de salida por un núcleo de Fly back de TV, que resultó mas efectivo. |
13/02/2009 |
Alejandro LU8YD visitó varios lugares posibles para la
instalación de la antena, entre ellos , el mástil de TV
en Villa el Chocon y el de Piedra del Aguila.
El
mastil de El Chocon fue descartado por la enorme
cantidad de antenas que tiene y cuyo cerco perimetral
muy chico no permitiría fijar el cable en el extremo
cercano al piso para mantenerlo alejado de la torre, por
lo cual el sitio mas apto seria el de Piedra del Aguila,
a unos
La

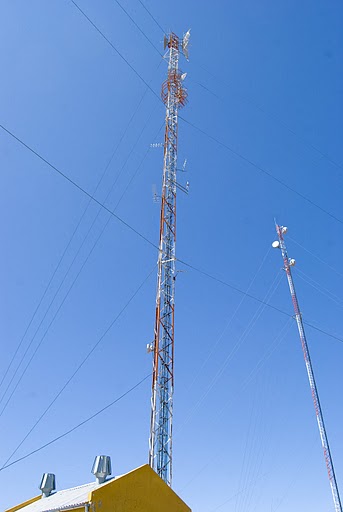

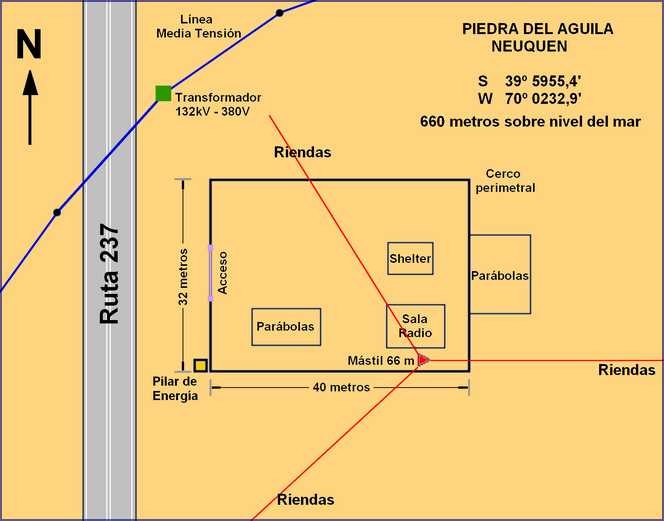

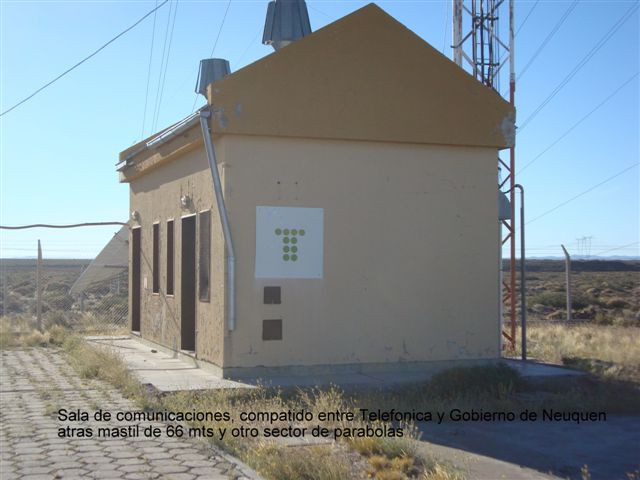

sala de comunicaciones es compartida entre el Gobierno
de Neuquen y Telefonica, ademas hay un shelter de

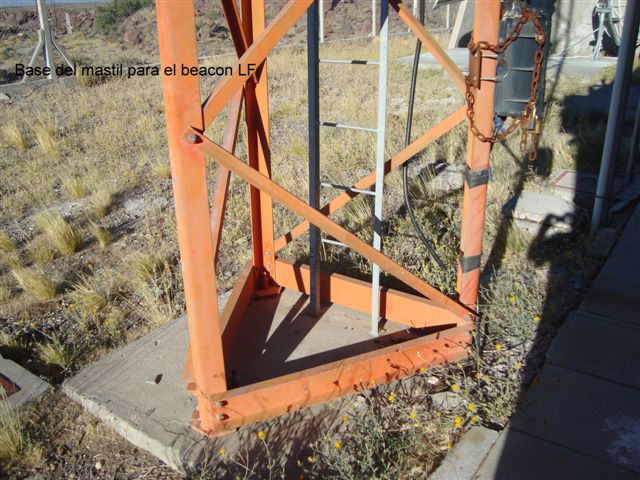

Este

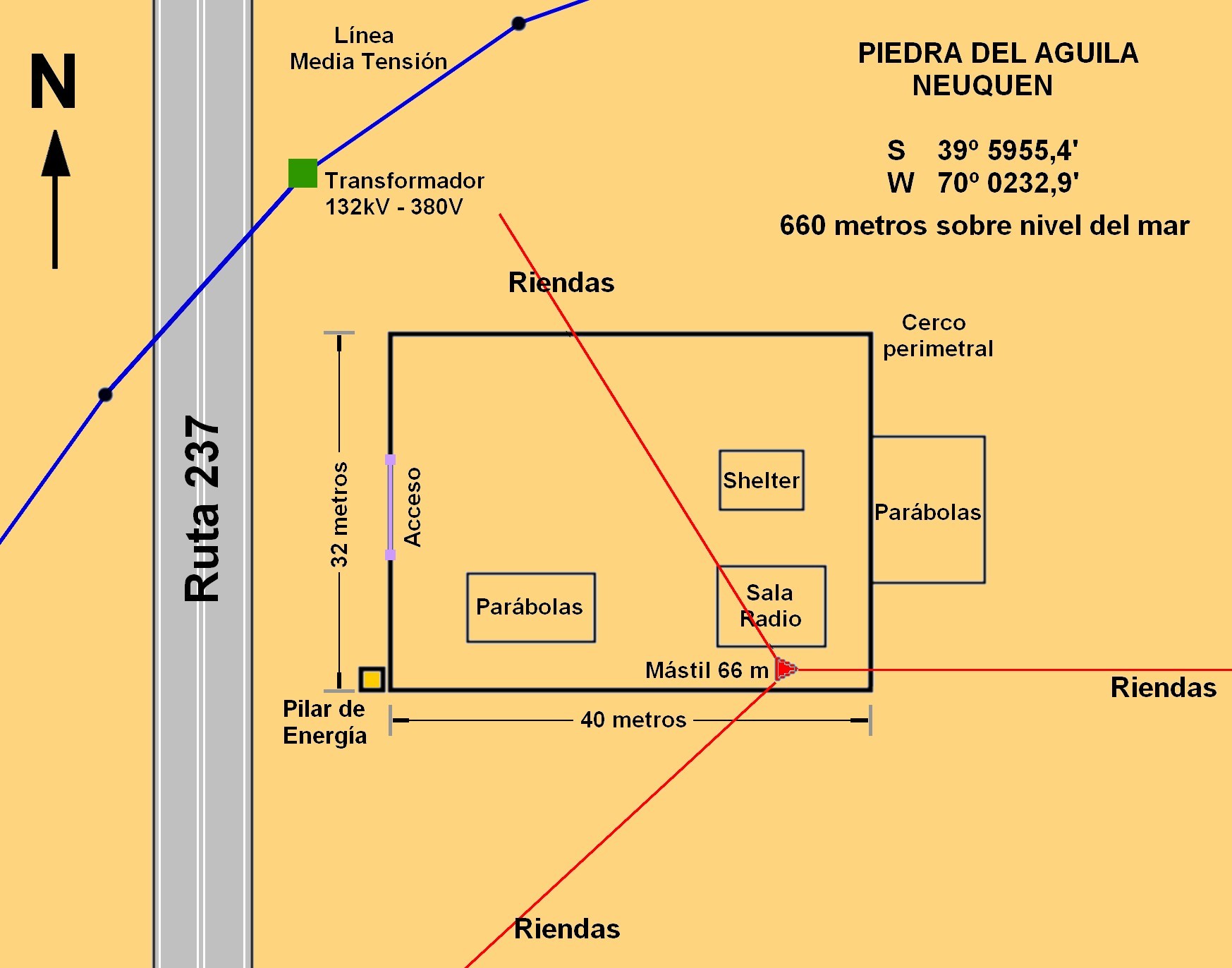

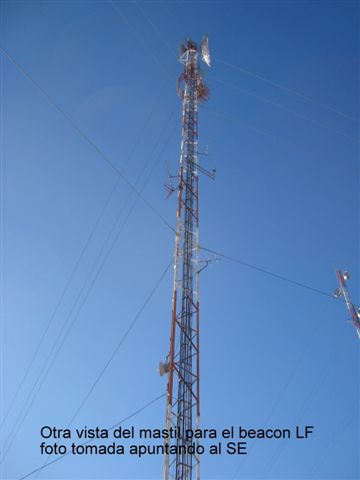

sitio que esta rodeado por un cerco perimetral olimpico
de 32 x 40 mts, mas otro cercano de 9 x
El
lugar es una meseta alta de 660 msnm totalmente
despejada a los 360 grados.La instalacion del lugar
incluye como principal un mastil de
|
19/02/2009 |
Alejandro LU8YD Informa que
recibió la conformidad del
Ing.
Garnero de
Las coordenadas del lugar son : S 39º 59´ 56" W 70º 02´ 30" y el Grid Locator FF40XA |
07/03/2009 |

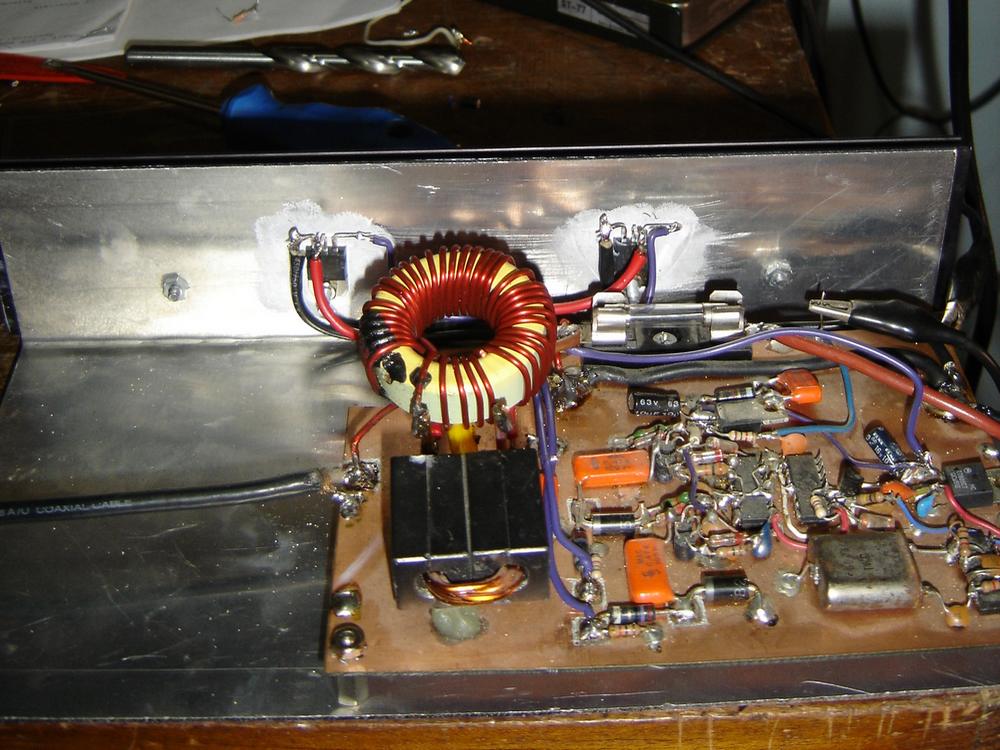

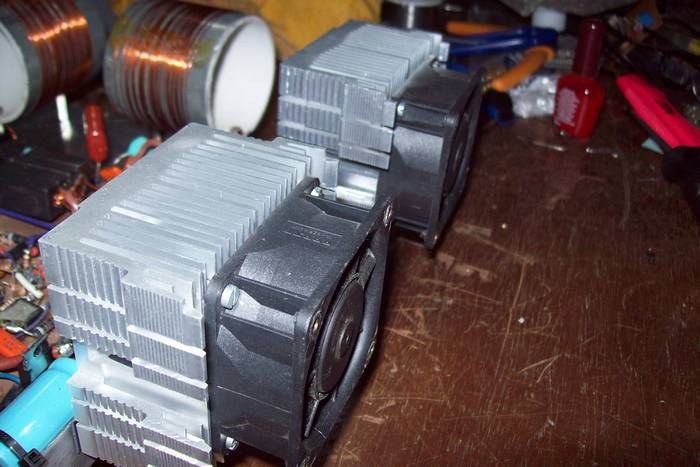

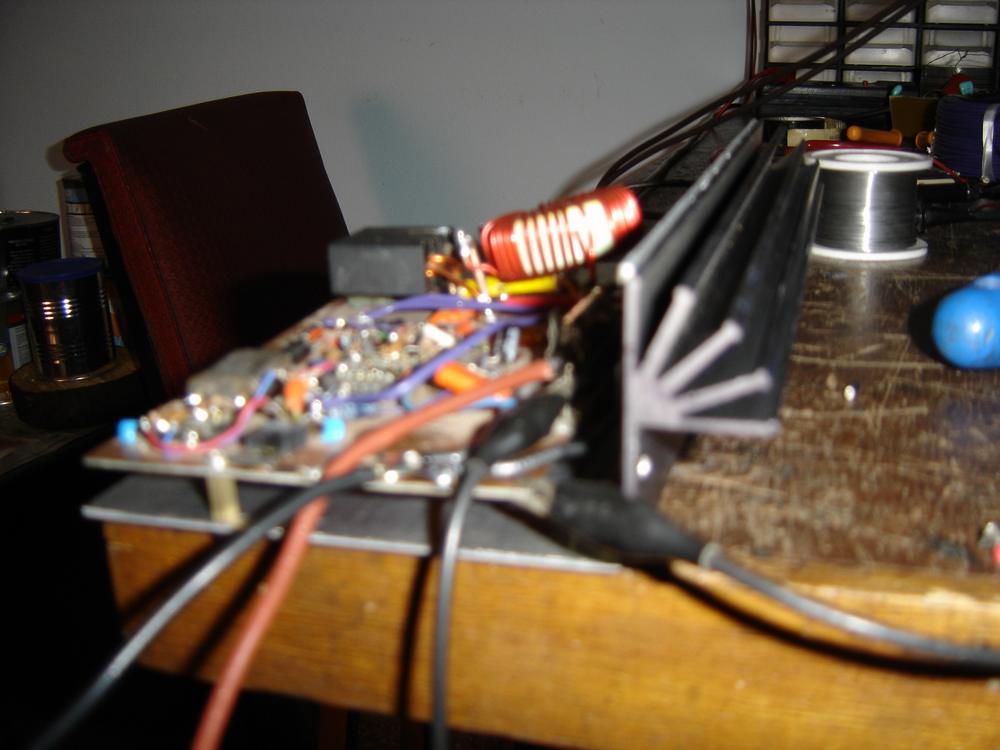

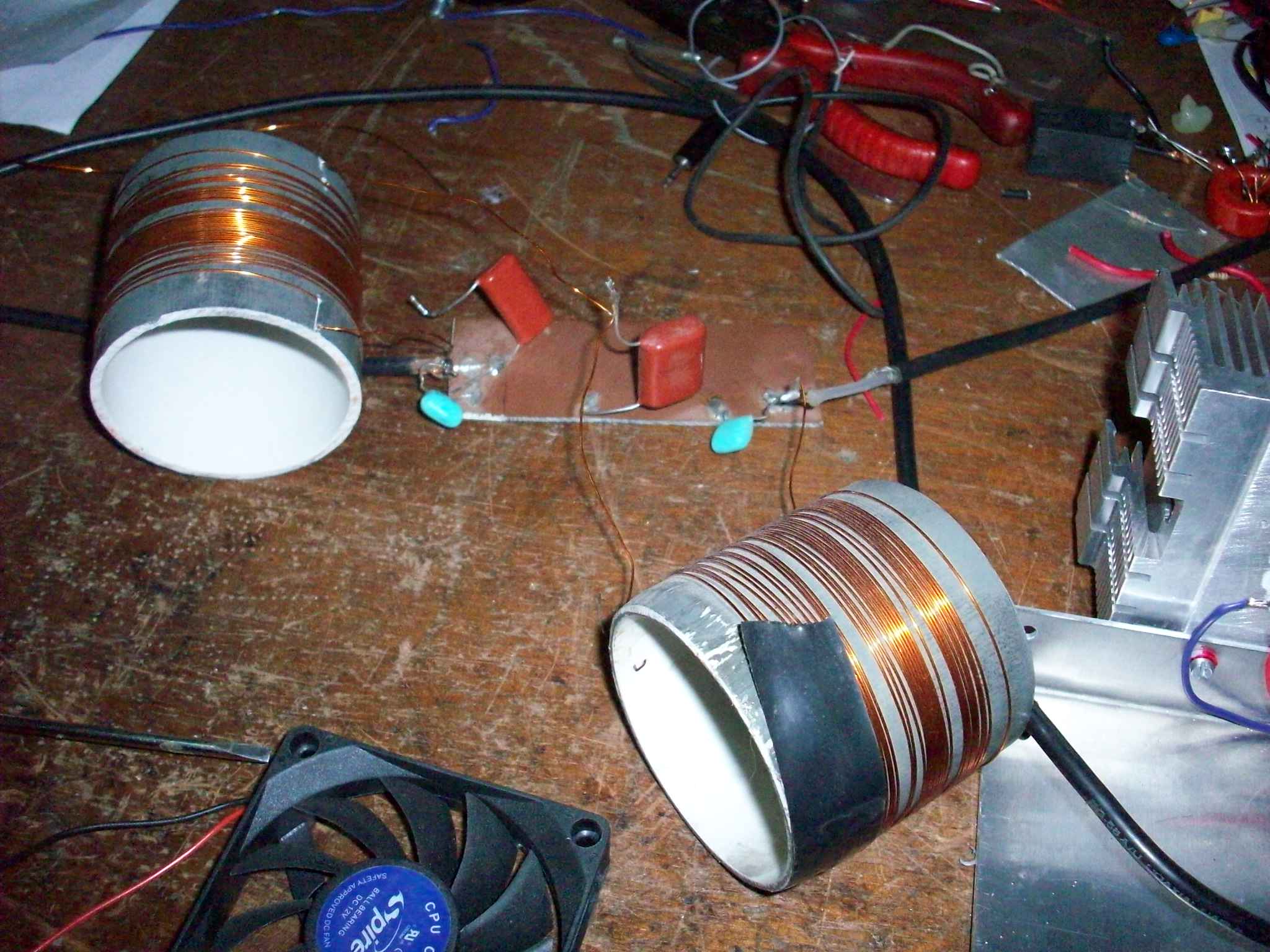

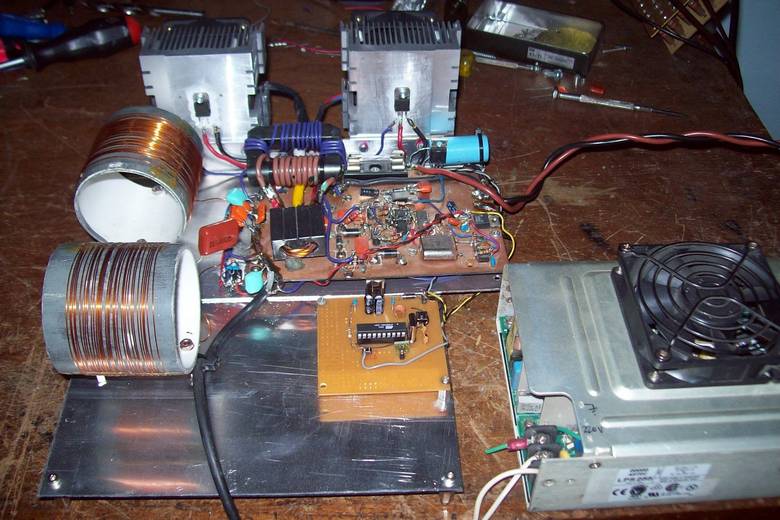

El aumento de potencia hizo necesario reforzar el tema de disipación para los transistores. Luego de un par de pruebas, Marcelo destinó a tal fin un par de disipadores de micros de PC que tenía guardados, a los cuales se les colocaron sendos coolers (también encontrados entre el surplus de LU9DPD) y sobre ellos se montaron individualmente los transistores |

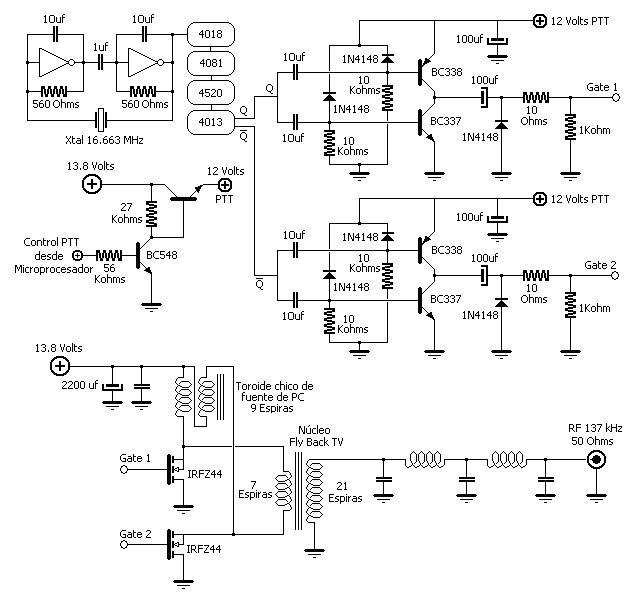

El circuito aproximado :
07/03/2009 | Raúl ya tiene el circuito con el micro preparado como para ingresar los datos que emitirá la baliza. | ||

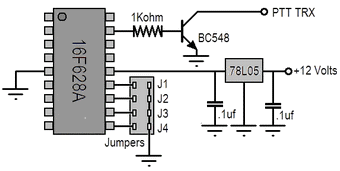

El Circuito que comandará el transmisor |
El 16F628A, tiene un oscilador incorporado de 4 MHz, con bastante buena estabilidad, que es RC compensado. Las entradas para los jumpers, tienen resistencias internas que se conectan por software, y las ve como "1" y los jumpers ponen los "0". El jumper J1 setea a 30 segundos el punto, el J2 a 60 segundos, el J3 a 90 y el J4 a 120 segundos respectivamente, si los tiempos deben ser otros, se puede cambiar el software del micro. Si no hay ningun jumper colocado, no emite en qrss y solo lo hace a diez palabras por minuto, y si hay un jumper, lo hace una vez a 10 palabras y una vez al qrss seleccionado. |
14/04/2009 |
Texto y velocidades definidas hasta el momento : | |
|
Sin jumper : |
a 10ppm: Texto Beacon extendido |
|
Con jumper J1 : |
a 10ppm: Texto Beacon extendido a qrss30: Texto BEACON |
|
Con jumper J2 : |
a 10ppm: Texto Beacon extendido a qrss60: Texto BEACON |
|
Con jumper J3 : |
a 10ppm: Texto Beacon extendido a qrss90: Texto BEACON |
|
Con jumper J4 :
|
a 10ppm: Texto Beacon extendido a qrss120: Texto BEACON |
10/07/2009 | Con
el transmisor funcionando, se comienza a pensar en la antena,
acoplador y algún dispositivo para medir la ROE. Además un gabinete
metálico, que se ajuste lo mejor posible a las normas técnicas
habituales, ya que el equipo se instalará dentro de un recinto
destinado primariamente a telefonía y comunicaciones. Dadas las medidas que pasó Marcelo, conseguimos un gabinete metálico en el taller de Daniel, que también agregó un rollo de cablede cobre forrado de 6mm. para la antena. |
13/07/2009 |

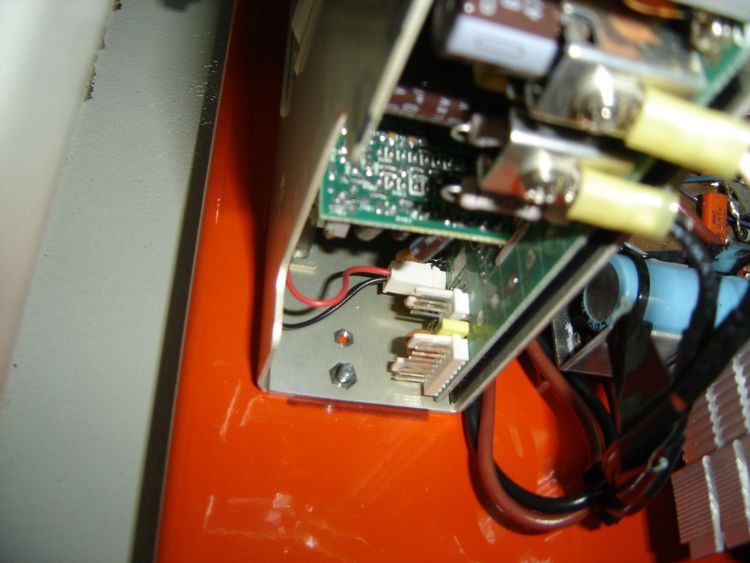

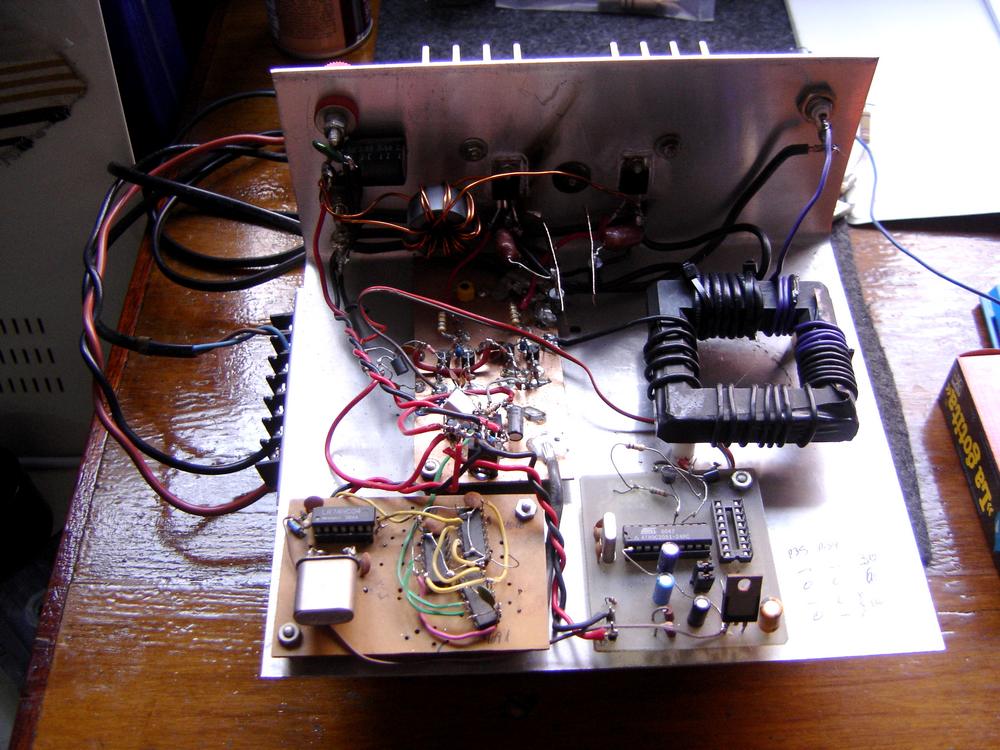

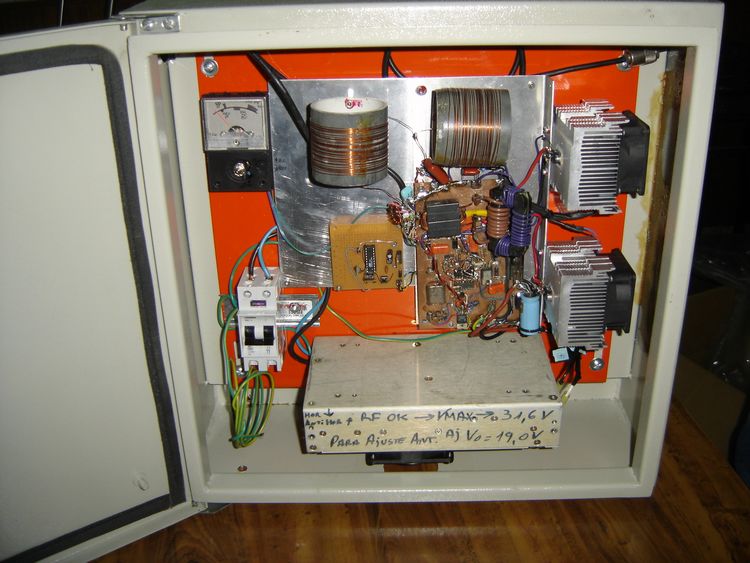

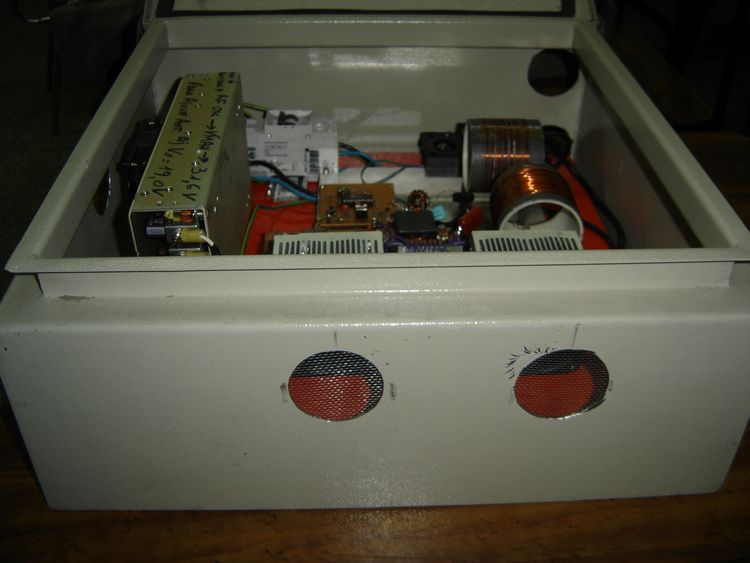

Marcelo Instaló el transmisor, la fuente y los filtros dentro del gabinete, y agregó el roímetro en la salida de la antena, realizandolo con el instrumento de un multímetro "sacrificado" a tal efecto y un sensor del tipo toroidal en la línea de transmisión. Instaló también una llave térmica para cortar la alimentacion de la fuente.
El gabinete necesitó ventilación, que Marcelo resolvió perforando los laterales donde instaló ventiladores. También fueron necesarias otras perforaciones, para la salida de la línea de transmisión, entrada de energía y otras varias, que terminaron quemando el taladro usado para esa tarea. |
13/07/2009
La Baliza lista para viajar a Nequén

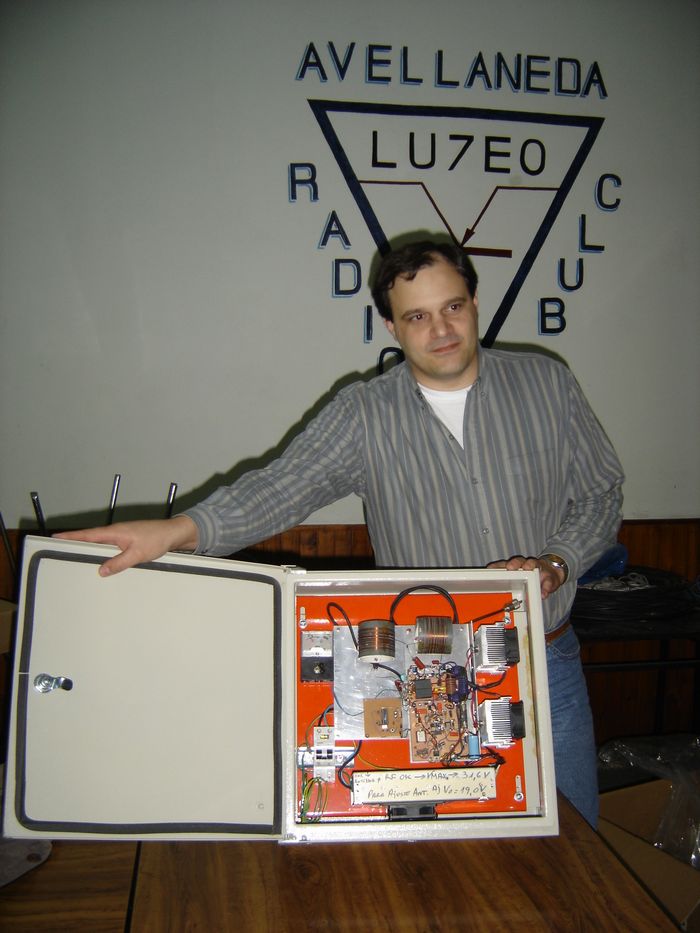

A la derecha , Marcelo LW2ETU, con la baliza en la cual trabajó estos meses, en la última sesión de fotos antes de embalarla para el viaje |
|||
09/09/2009 |

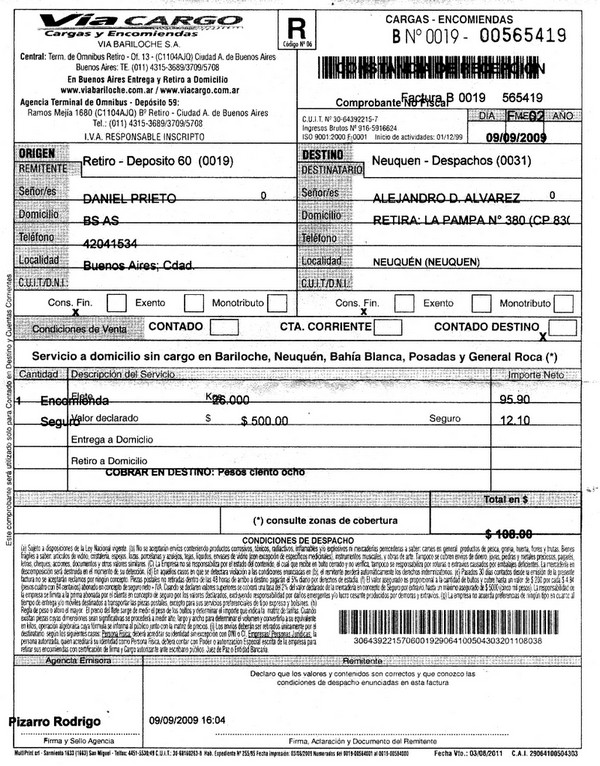

Finalmente, llegó el día de la partida, y la caja con la baliza comunitaria y el rollo de cable para la antena se despachó en la terminal de ómnibus de Retiro, rumbo a la capital de Neuquén. Días después la caja fué retirada por Alejandro, que confirmó que había llegado en buenas condiciones, con lo cual nos quedamos tranquilos . Las tareas de instalación se prepararían con amigos locales, una vez preparados el resto de los elementos de la antena y acoplador. .
|
07/06/2010 |
Después de mucho tramiterío y pedidos, Alejandro consiguió la llave
del Shelter donde se colocaría el transmisor y acomodó la ruta
laboral para poder pasar por el lugar, con la mala fortuna que la
llave no abrió y solo después de muchos kilómetros de un lugar a
otro, y dos días mas tarde consiguió solucionar el problema. |
19/06/2010 |
Reunión del Grupo GACW , donde se entregaron sendas menciones a Marcelo LW2ETU y Alejandro LU8YD, por haber sido acreedores del premio : Mauricio Del Castillo LU5DON Memorial
Instituido con el fin de destacar y/o premiar a los aficionados de la República Argentina y con el objeto de incentivar el grado de desarrollo de las comunicaciones radioelectricas y en especial con la utilización del Código Morse en las bandas de aficionados, en memoria de un gran radiotelegrafista quien fuera "padre de la nueva ola grafista platense". |
||
El premio mencionado, fué otorgado a los principales protagonistas de este proyecto, por sus trabajos y méritos individuales, entre los cuales, precisamente se encuentra mencionado el "Proyecto Beacon LU 136 Khz". Felicitaciones a los merecedores y gracias al CACW por el reconocimiento. |
Más avances del proyecto : Primera etapa de la Instalación Cumplida !! | |
06/10/2010 |
Alejandro LU8YD, nos anuncia : " Les comento que el viernes nos vamos a Piedra del Aguila para comenzar el montaje del radio faro. No esta previsto la puesta en marcha en este viaje por que no darán los tiempos, me falta gente con capacidad de trabajo en altura que me acompañe en la subida para asistencia. |
11/10/2010 |
Resumen de los trabajos |
El domingo a las 22 hs regresamos de Piedra del Aguila
con todos los trabajos previstos realizados. |

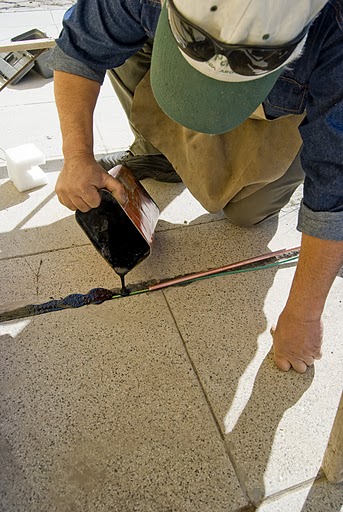

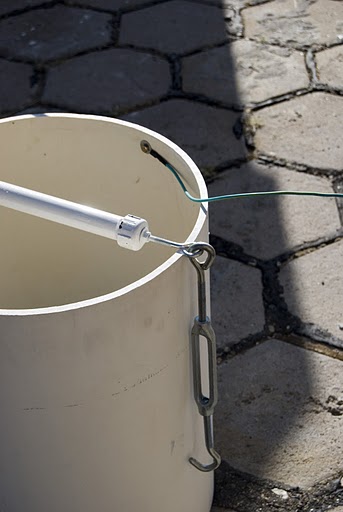

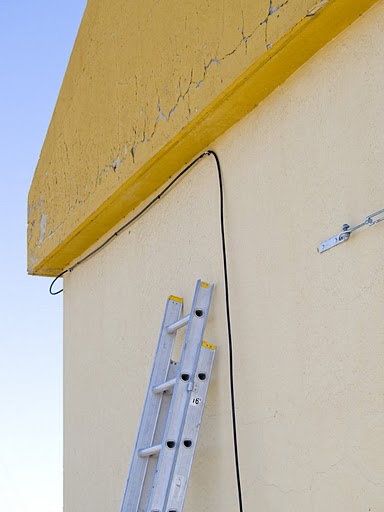

Implementamos la puesta a tierra con jabalina y cableado
lo mas directo posible bajo caño metálico de protección
por la pared y cortamos la vereda perimetral con mola y
disco diamantado para hacer una canaleta y pasar el
cable, luego rellenamos con brea derretida así nadie se

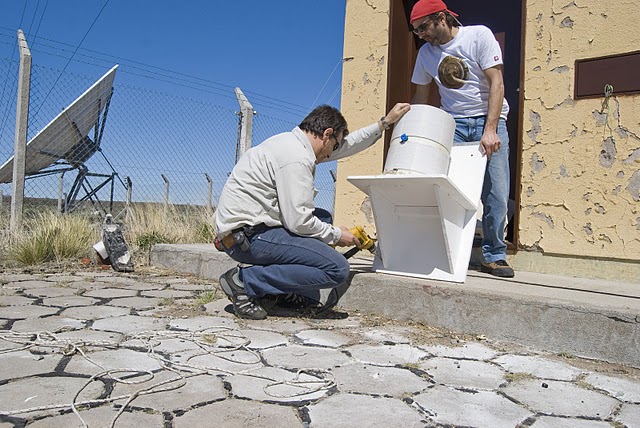

engancha si pasan por allí. Metimos 250 metros de alambre galvanizado fino “cosiendo” el cerco perimetral de alambre romboidal para aprovechar esa masa metalica como plano de tierra y lo conectamos a la jabalina, todas las conexiones del alambre soldadas. |

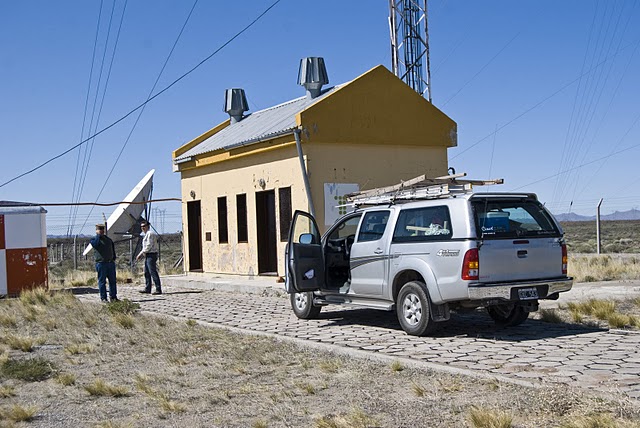

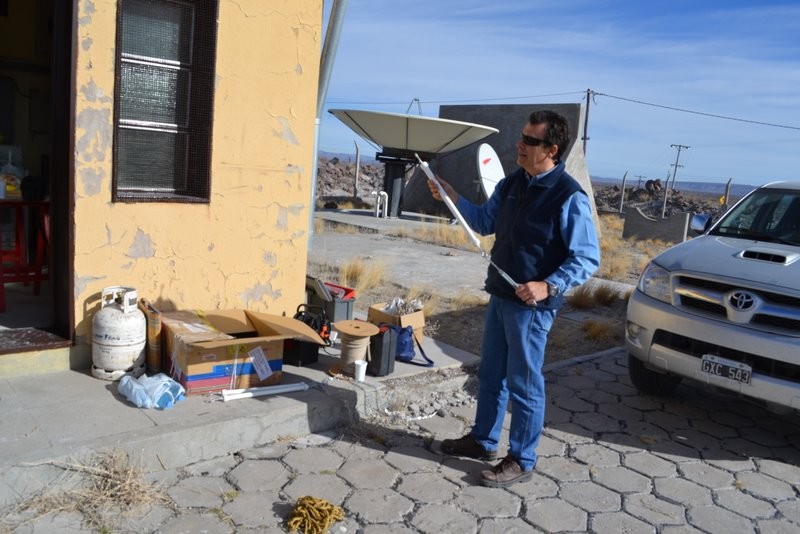

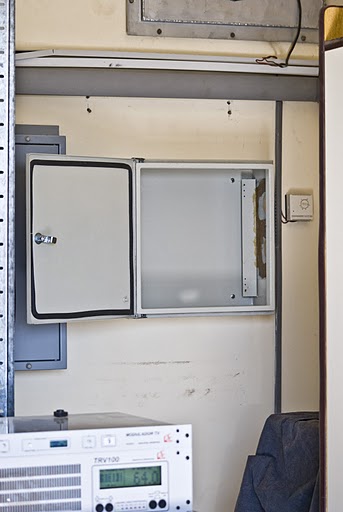

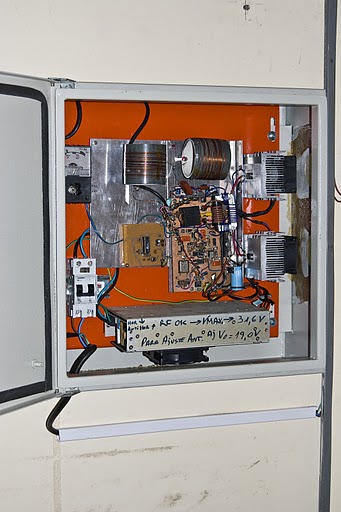

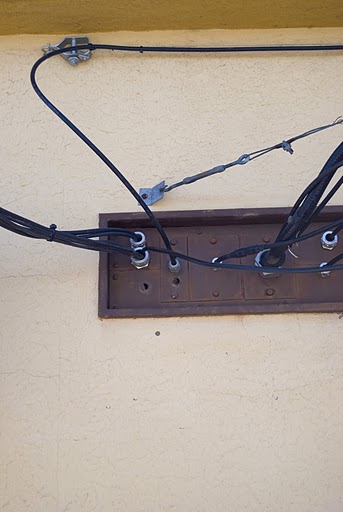

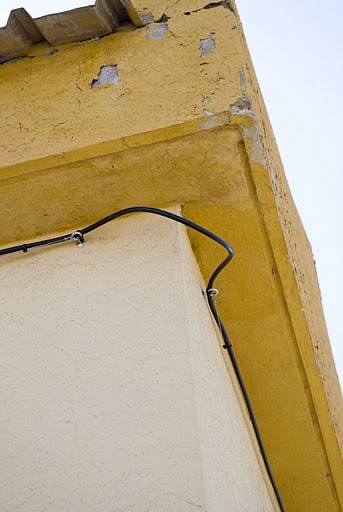

Instalamos el gabinete con el TX en el lugar previsto de la sala de TV y cableamos la energía de 220 Vca. Instalamos el coaxial entre el TX y el variometer con cable portante por fuera e ingreso por el pasamuros de la estación donde entran todos los demás coaxiales. |
Por suerte nos toco muy buen tiempo, sol,
temperatura agradable y solo un poco de
viento el sábado al medio día. Fuimos LU2VEA
Andrés ( Gorra Roja en las fotos), LU5YYY
Jorge ( gorra blanca en las fotos) y yo,
Jorge se encargo de la logística
gastronómica con disco para hacer comidas,
garrafa, anafe, leña y buena provisión de
comestibles que compramos en mayorista de
Neuquén para bajar costos. También se sumaron LU8YYV José y otro amigo no LU pero ellos fueron a reparar la repetidora de VHF que allí esta instalada. Nos alojamos en la Hostería El Ciervo donde además tienen departamentos que permiten tener el vehiculo al lado del mismo por seguridad y facilitar el subir y bajar de cosas. |
El domingo al medio dia nos comimos un asadazo en el camping de Piedra a la orilla de la represa del mismo nombre donde había un concurso de pesca asi que estaba lleno de gente. Arrancamos de regreso a las 17 hs, a la Peugeot Boxer de Jose y cia se le corto el cable de embrague asi que estuvimos de macanica ligera reparando ese móvil asi que el regreso se hizo mas lento de lo previsto con mucho transito en la ruta por el finde largo. |
Ahora estamos programando la segunda etapa que es poner el
irradiante y ver si se sintoniza bien la antena y podemos tener
buena adaptación de Impedancia.
La idea es que seamos mínimo dos con capacidad de subir a la
torre por seguridad y backup, voy a ver si armo un puente de
impedancias para ver si logramos avanzar en el ajuste sin usar
ni arriesgar el TX dada la incertidumbre que genera la presencia
del mástil y sus riendas en la impedancia y sintonía con
relación a la teórico.
En el siguiente link podrán ver algunas fotos de los trabajos y del lugar : http://picasaweb.google.com/lacajagris/InstalacionDeRadiofaro137KhzEnNeuquenArgentina#
73 de Alejandro LU8YD |
07/03/11 |
Recibimos la triste noticia del fallecimiento de Daniel LU8EDR, quien participo de este proyecto con el aporte del generador de la frecuencia en 137Khz, a la cual se le adicionó la etapa de potencia. Incansable experimentadorr, destacó en la operación Tierra-Luna-Tierra en 1,2Ghz, para lo que había instalado varias antenas parabólicas de gran diámetro, junto a las que se lo veía orgulloso en las fotografías. Paradójicamente, su deceso se produjo sobre una de esas antenas. |
Instalación del sistema Irradiante y puesta en marcha Finalmente el Beacon Comunitario funcionando !!! |
||||||
23/07/2011 |
Buen dia…. Finalmente habiendo mejorado la situación en cuando a la caída y presencia de ceniza volcánica en Piedra del Aguila, pudimos organizar la instalación de la antena para el radiofaro. |
|||||

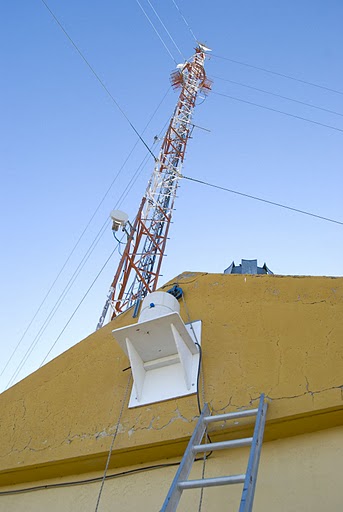

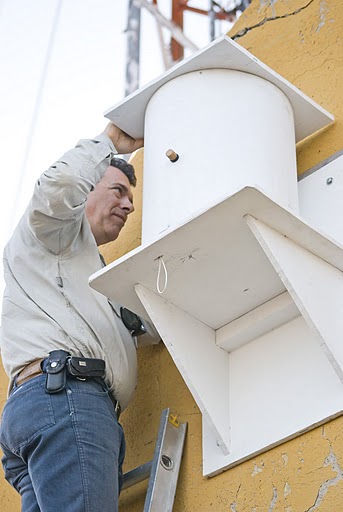

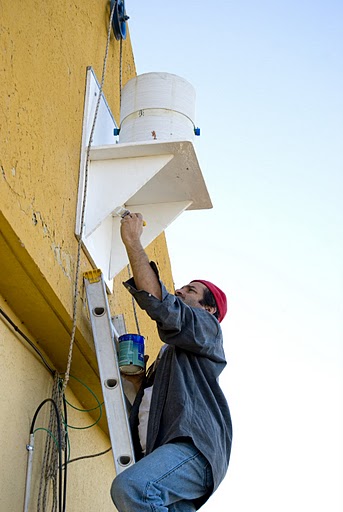

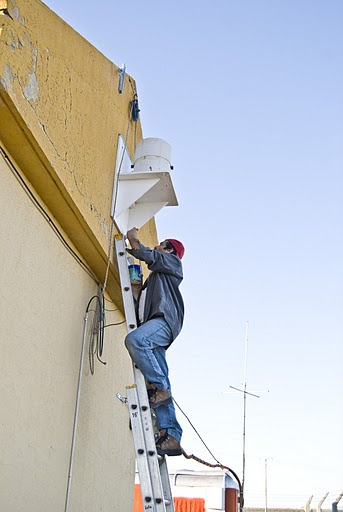

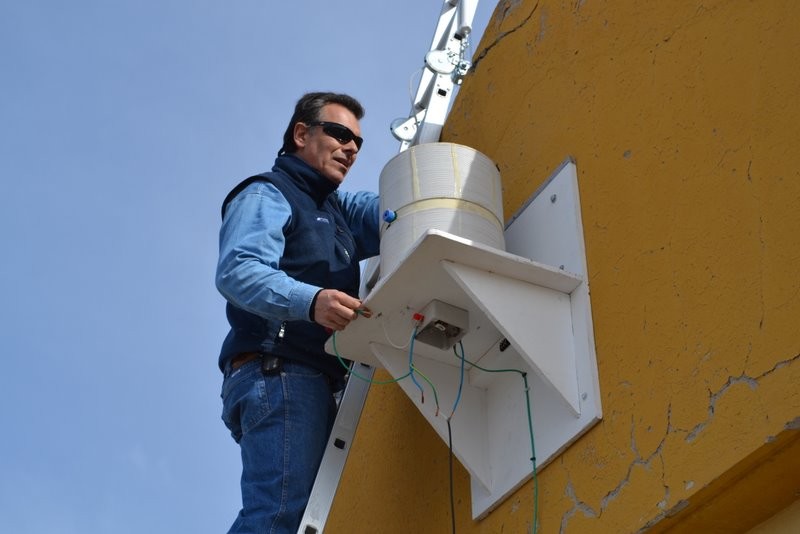

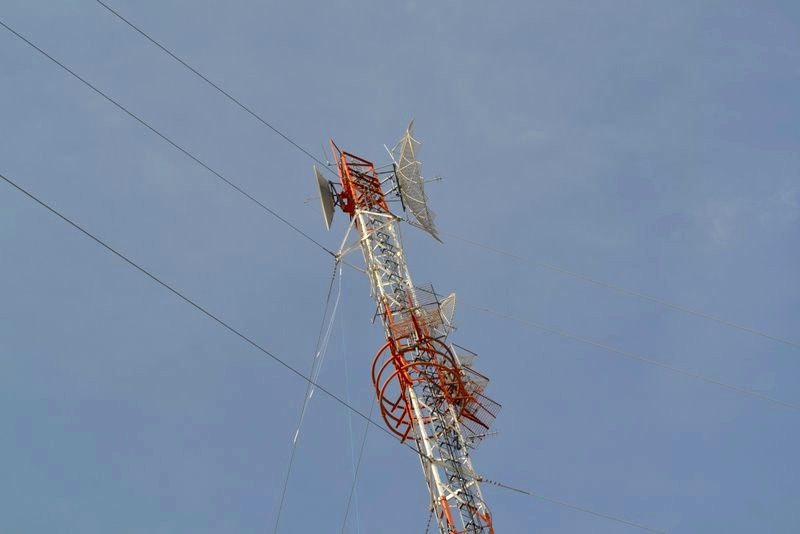

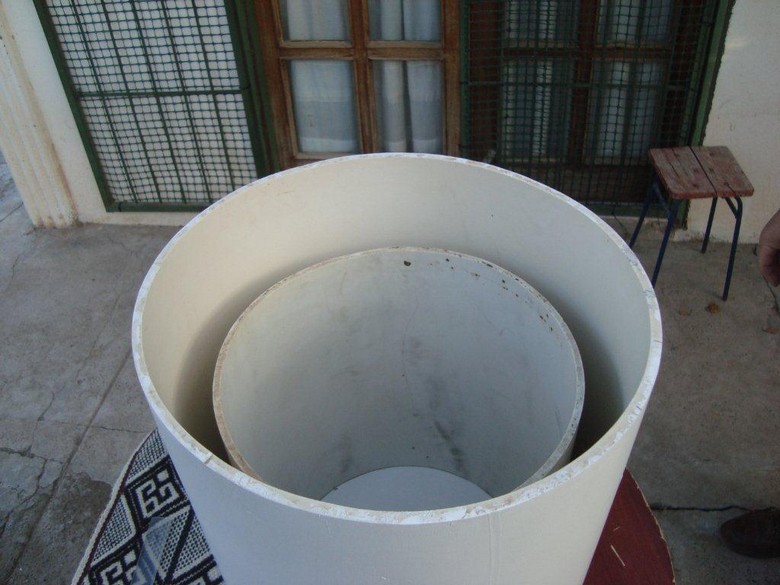

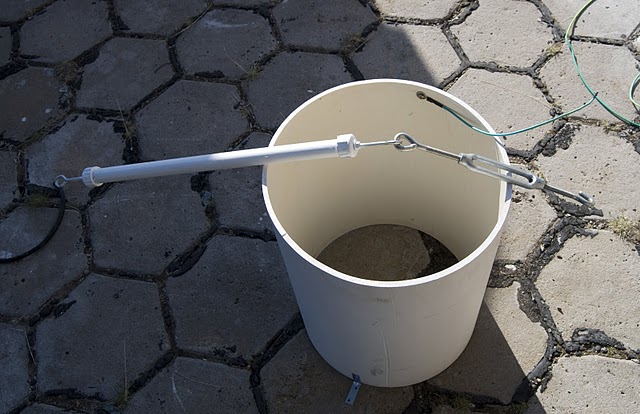

En el primer viaje se instalo el gabinete del transmisor, energía de 220Vca, línea coaxil hasta el variometer en el exterior y el mismo variometer fijado en la pared externa de la sala de TV a unos 4.5 m del suelo. En este segundo viaje planificamos instalar el irradiante, hacer mediciones, ajustes y si el tiempo alcanzaba, poner el faro en el aire. El irradiante se monto sostenido por aislador casero desde la estructura norte de la estrella antirotación del mástil, completándose unos 55m de cable vertical de 6mm2 hasta el variometer, desde el tope del irradiante se desplegaron 3 cables de 10 metros como sombreros capacitivos en slopper y en dirección NW N y NE aproximadamente. Alejandro hizo los trabajos en altura, Jorge y Jose se las tuvieron que arreglar entre dos, para maniobrar el irradiante y los cables del sombrero capacitivo para que no se enredaran y a la vez tirar de la soga que mediante polea ( gracias LU3YYZ) permitió subir todo. En esta maniobra se nos fue la tarde, bajando de la torre a las 7 pm casi de noche, guardamos herramientas y demás cosas en la sala de TV y bajamos a Piedra del Aguila para descanzar, cenar, dormir y continuar al otro dia. Nos alojamos en el Hotel Chamonix, comodo, con restaurante y desayuno. (mucho turismo de paso, costo conseguir alojamiento, pero lo reservamos 2 dias antes) El sábado luego de pasar por un corralón de materiales a comprar alambre galvanizado que nos faltaba para tensar los sombreros capacitivos, comenzamos a trabajar cerca de las 10 am. Por suerte tanto el viernes como el sábado y de acuerdo al pronostico, no hubo heladas, pleno sol y muy poco viento. La primera tarea fue tratar de sintonizar la antena, para ello conectamos el irradiante al variometer, sacamos la cubierta protectora y limpiamos de cenizas las bobinas. Todo esto a 5 metros del suelo mediante escalera metálica. Conectamos el irradiante y variometro directo al Icom R-75 intentando buscar una sintonía del variometro con el máximo de ruido en recepción, obviamente sintonizando la frecuencia del faro en el Icom. En ese intento se verifica que la inductancia sumadas del fijo mas el variable no es suficiente, o los métodos de cálculos de ON7YD no eran correctos, o, lo mas seguro, los sombreros capacitivos al estar bastante alejados de la condición ideal de horizontal no estaban aportando los picofaradios estimados. Procedimos a agregar espiras a la bobina mayor con un total de 15 metros de cable y casi 14 espiras, lo cual mejoro mucho pero no era suficiente. Seguimos agregando espiras, 15 metros mas, 14 espiras mas… y nos pasamos… sobraba inductancia., sacamos 3 espiras y encontramos un máximo de ruido justo con la bobina giratoria a 90 grados del eje de la principal. Ya con la antenas respondiendo a la lógica de sintonía, conectamos el puente de impedancias construido especialmente para LF, el diseño del mismo permite medir la parte resistiva de la impedancia total, incluyendo resistencia de radiación, perdidas del sistema de tierra y óhmicas de los conductores. La señal en 137 Khz la generamos a partir de un generador de funciones senoidal digital y la detección del balance se efectuó con un multimetro de 4 digitos y medio con barra de nivel ideal para buscar máximos y mínimos, el mismo tiene escala de milivoltios y responde a señales de hasta 2 MHz. El valor de R de la Z se obtiene midiendo con un multimetro digital el valor del potenciómetro de balance en la posición del nulo. Se efectuaron 3 mediciones arrojando valores de 36.5 37.0 y 37.5 ohm, adoptamos como valor correcto el de 37.0 ohm. Aprovechando esta configuración se intento verificar la sintonía mediante la búsqueda del nulo mas profundo del puente de mediciones variando la inductancia de carga, confirmando que la posición del inductor rotativo es la misma para el máximo ruido el recepción y el nulo mas profundo, lo cual indicaría que estamos cerca o en el punto de sintonía con parte reactiva cercana a cero en la impedancia. Yo había previsto un transformador de impedancias para adaptar la Z de la antena al transmisor, con valores de relación que permitían adaptar a 50 ohm valores desde 20 a 200 ohm en 10 saltos. Dado que los 37 ohm medidos es bastante cercano a los 50 ohm se decidió conectar directo sin adaptación alguna para evitar perdidas mayores, la diferencia no es critica dado que además por el altísimo Q de la antena, la impedancia variara inevitablemente por condiciones de humedad ambiente, viento, variación de conductividad del terreno, etc. Almorzamos en el mismo lugar, disfrutando de las destrezas gastronómicas de LU5YYY, siempre bien previsto y organizado para estos menesteres, no habiendo trabajos en altura pendientes, me permití probar el Carcassonne. Luego, procedimos a soldar todas las conexiones, terminales, bornes ( soldador Hercas de 200W herencia de LU1HBY)

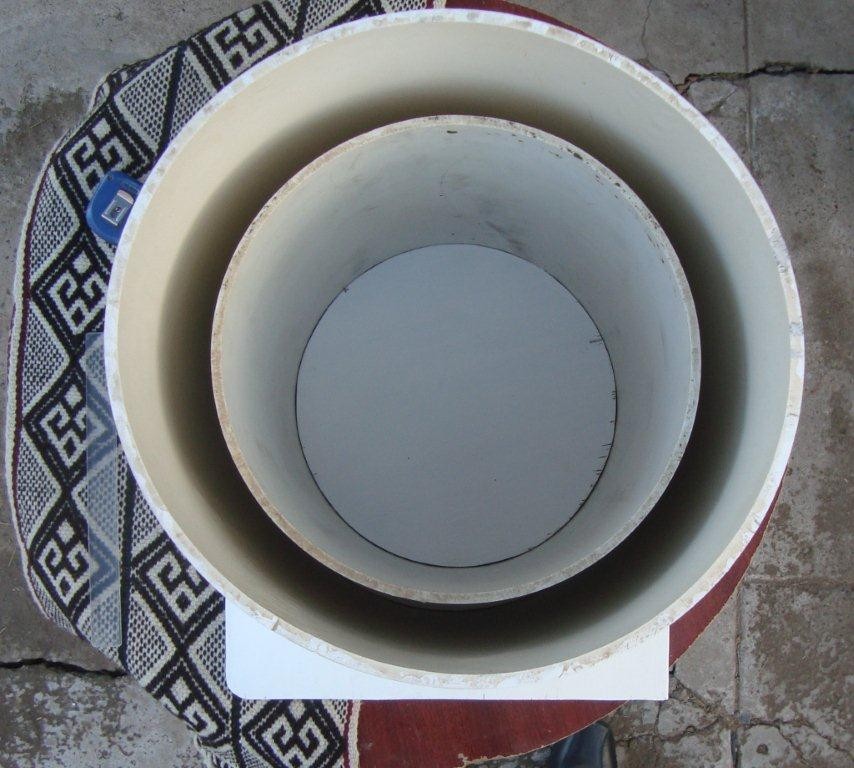

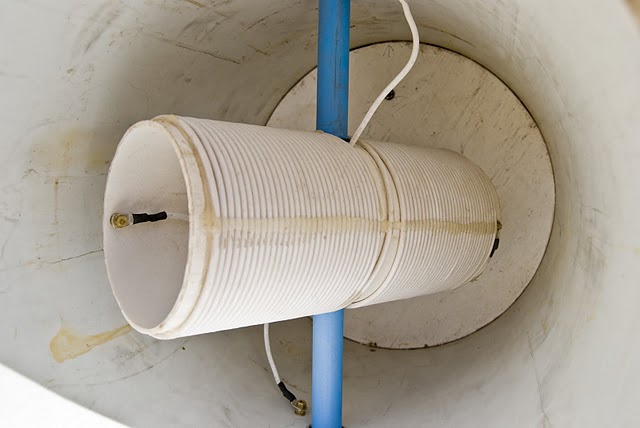

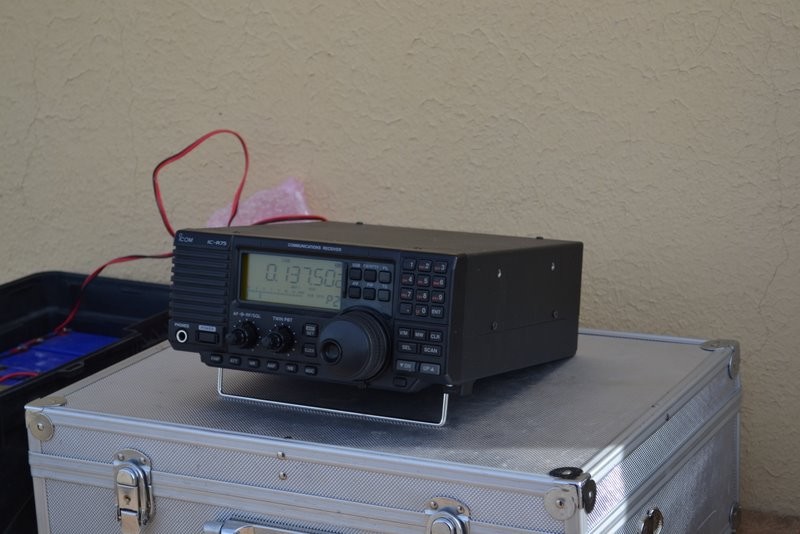

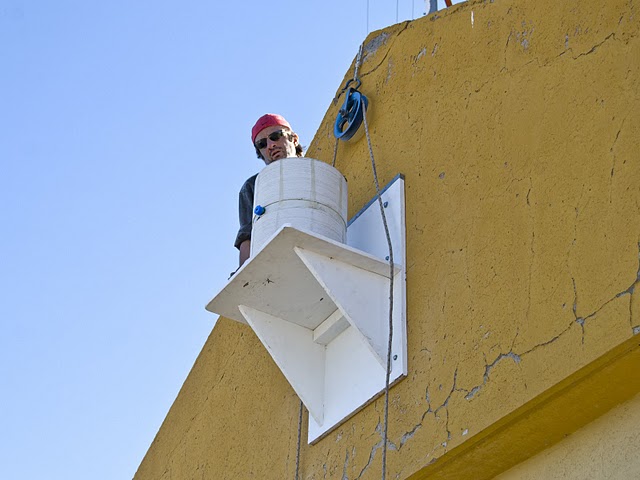

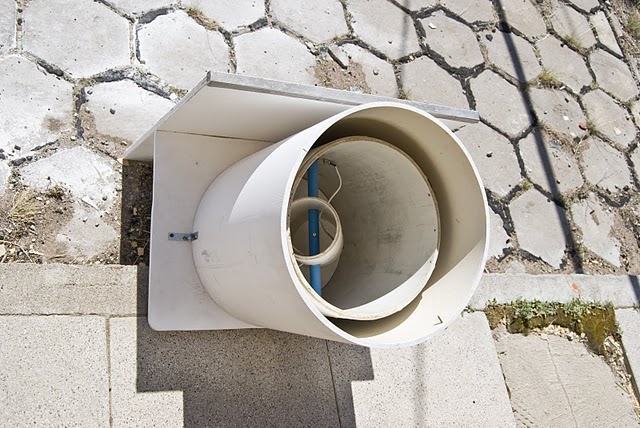

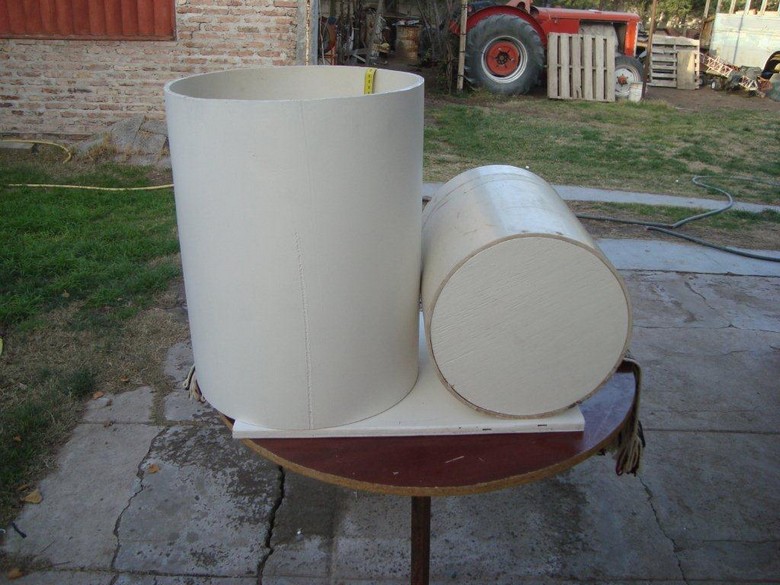

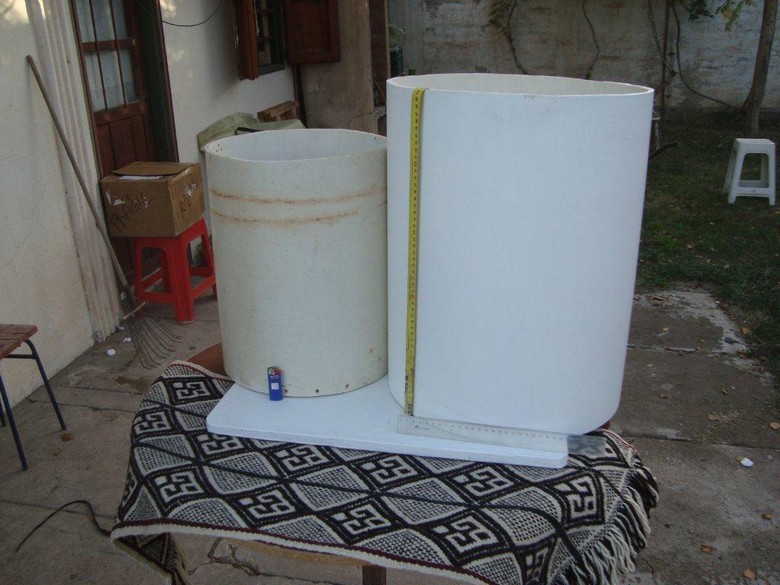

Pusimos la cobertura de protección de la bobina y decidimos poner en marcha el transmisor para medir la ROE, Marcelo LW2ETU había previsto un medidor de ROE dentro el mismo transmisor, si bien no calibrado numéricamente, si al menos para buscar la mínima reflejada. Empezamos inyectando a la antena 20W mediante bajar la tensión de alimentación de los MOSFET de potencia de 32 V a 18 Vcc, de esta manera pudimos confirmar que teníamos baja reflejada y buscar mediante retoques del variómetro la menor posible. Esta maniobra permitió confirmar que máximo ruido en recepción, nulo mas profundo en el puente de medición y mínima reflejada en el transmisor se producían exactamente en la misma posición del inductor variable.. Atornilladas las tapas, bajadas las herramientas y alejada la escalera que nos permitia llegar al variometro ( quedaba muy cerca del irradiante y es metálica) decidimos aumentar la tensión y dejar el TX a máxima potencia, que según el constructor serian 200W. A máxima potencia no vimos ni escuchamos presencia de arcos voltaicos en el varimetro, ni aisladores, monitoreamos la pureza de la manipulación en el receptor ICOM y mientras circulaba el mate, empezamos a juntar herramientas, cables, instrumentos, elementos gastronómicos y embalar todo para emprender el regreso a Neuquen.
A las 5.30 pm y ya refrescando bastante, emprendimos el regreso a Neuquén, por suerte el gasoil remanente en la camioneta era suficiente y nos ahorramos largas colas para cargar. En el Chocón hicimos escala para un café, llegando a Neuquén a las 8 00 pm con un total de 530 km recorridos en ida y vuelta.
Es todo por ahora, seguramente habrá cosas para mejorar pero ya esta el el aire.
Saludo y agradezco a todos los que se sumaron a esta propuesta de radiofaro comunitario, los cuales están ya mencionados en el sitio Web del proyecto donde además tienen mas detalles del mismo, aunque faltan las fotos de esta puesta en el aire. Incluidos los que construyeron el transmisor, el keyer con PIC, diseño Web, gabinente y cables, colegas locales para la instalación, préstamo de escaleras, sogas y poleas, construcción de variometro, etc etc.
Todos los que participamos de este proyecto y yo en particular esperamos que este radiofaro contribuya a incrementar el entusiasmo por la experimentación en 137 KHz y sume a otros que aun no hay incursionado en esta banda sea trasmitiendo, recibiendo o ambas cosas.
Podrán ver la señal que pone el faro en mi estación, ingresando en este link: http://www.qsl.net/lu8yd/argo136k/argo.jpg Aclaro que el monitoreo no es H24 pues uso mi estación para experiencias en otras frecuencias de LF y VLF, mirar la fecha la hora y frecuencia en la columna de la derecha. La pagina no se refresca sola, aplicar F5
73s LU8YD Alejandro. |
01-08-2011 |
A partir de la puesta en funcionamiento del beacon, se recibieron numerosas felicitaciones incluso desde el exterior, y muchos intentaron la escucha del mismo, fundamentalmente desde Buenos Aires. Afortunadamente, varios de los participantes del foro 136K lograron algunas capturas con programas como el Argo o el Spectran, que se prestan especialemtne para escucha de transmisiones en QRSS |

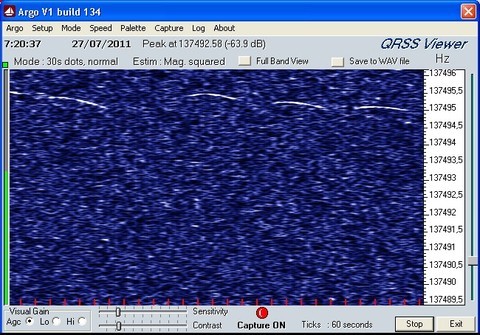

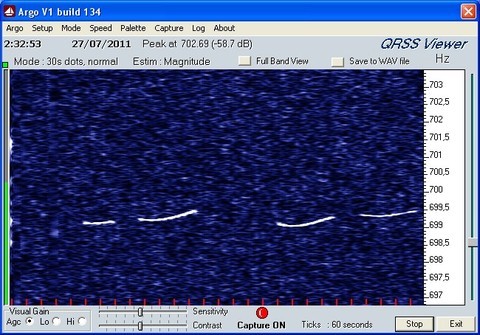

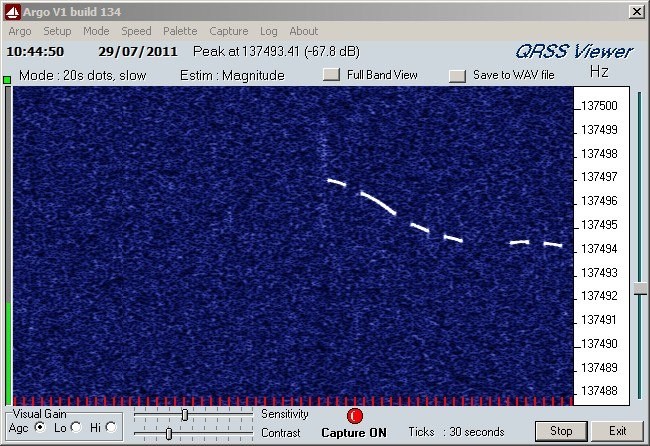

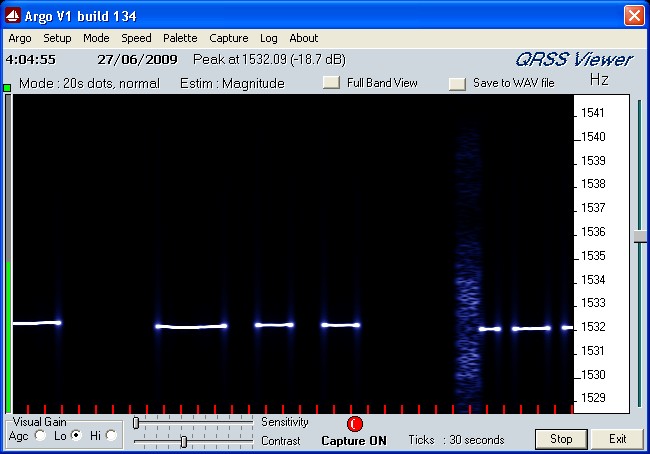

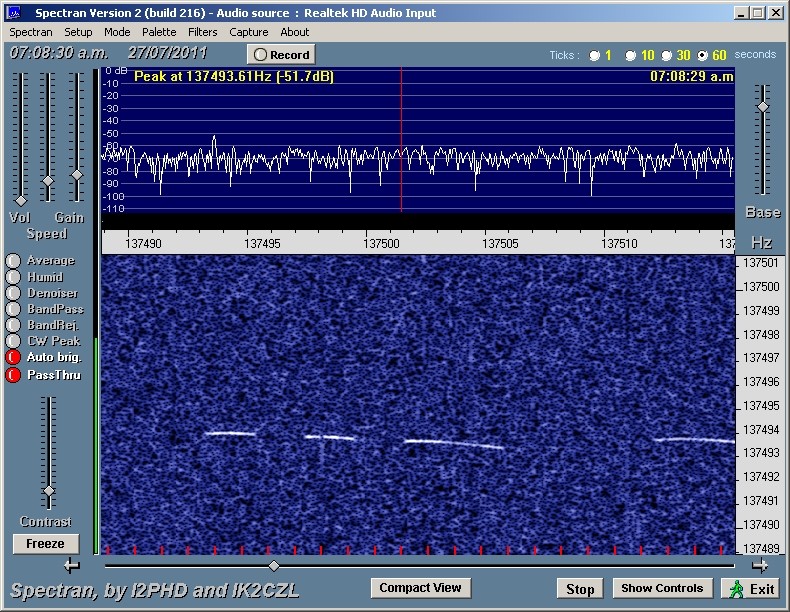

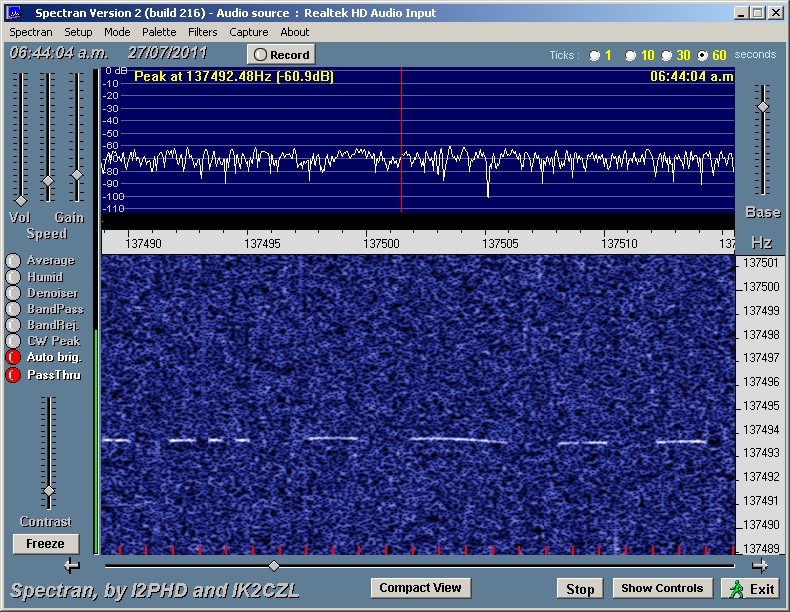

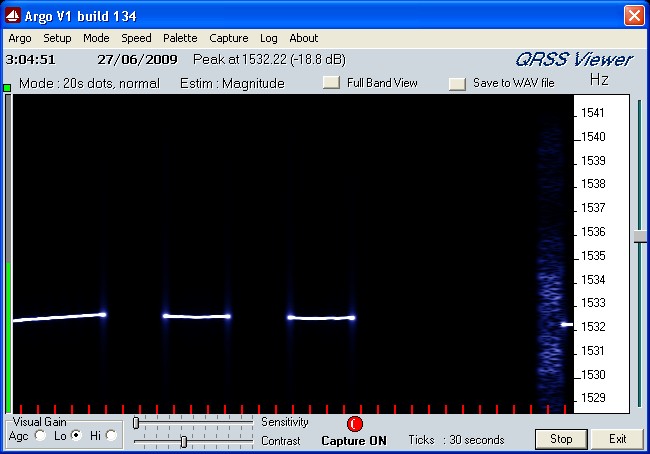

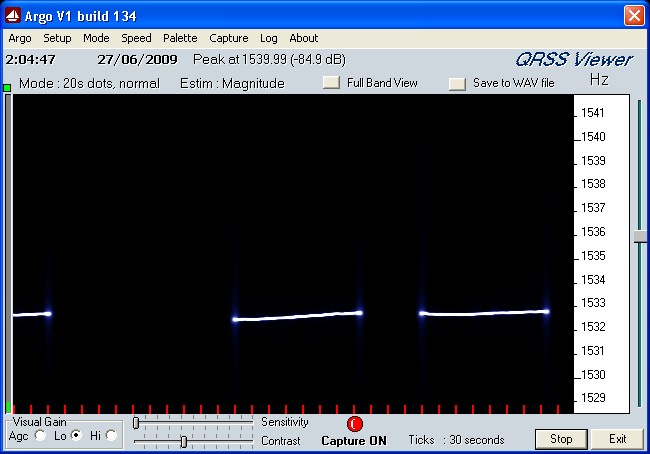

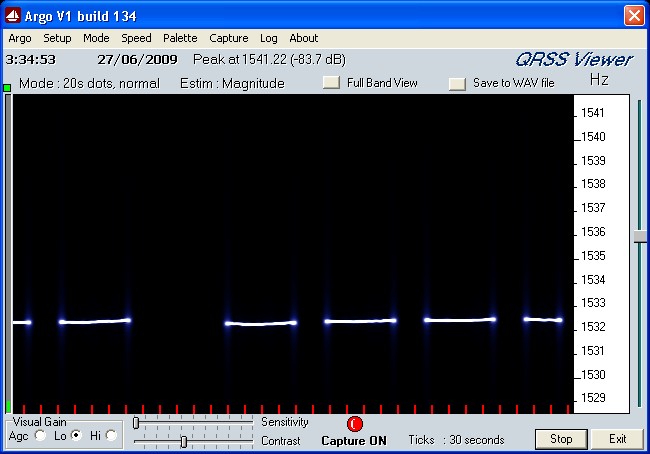

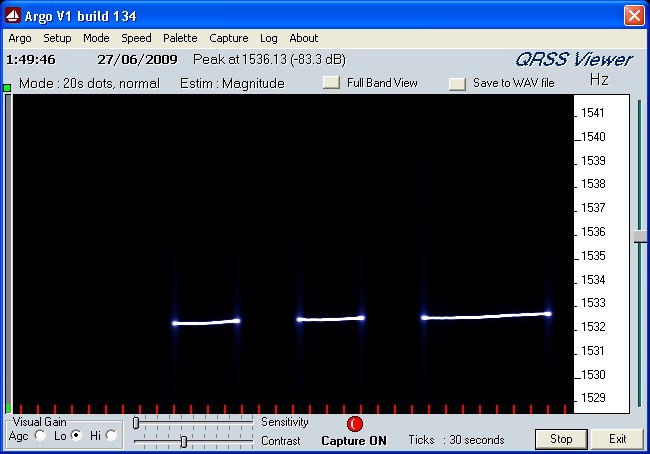

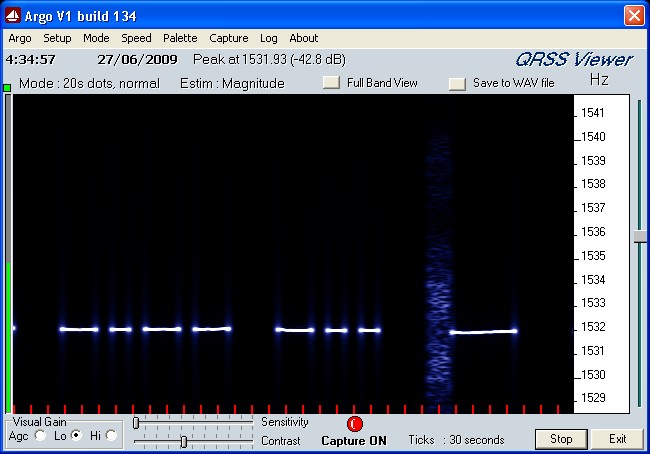

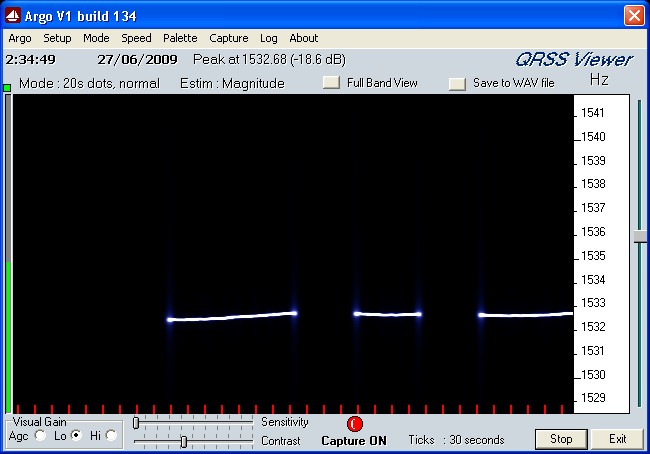

Algunas de las capturas publicadas en el foro 136K

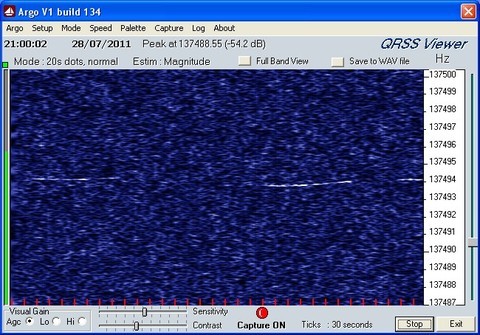

lu1dow 27-07-2011 |
lu1dow 27-07-2011 |
lu1dow 28-07-2011 |
lw2etu 28-07-2011 |
|
|
|
|
lu8dq 27-07-2011 |
lu8dq 27-07-2011 |
lu8dq 27-07-2011 |
lu8dq 27-07-2011 |
29-07-2011 |
Un pequeño susto : Alejandro LU8YD no escuchó el beacon y se pensó lo peor (voladura de los transistores de salida del transmisor); al final , resultó ser un corte de energía en el shelter, y al reponerla, el beacon comunitario volvió a transmitir: |
Para solucionar el problema, se plantearon algunas soluciones alternativas, dentro de las limitaciones constructivas del circuito original; la más simple y rápida era la de aislar térmicamente el cristal y/o adicionar una resistencia para calentar el mismo. |
04-08-2011 |
|
Alejandro LU8YD aprovechó un viaje a Piedra del Aguila para colocar un aislante sobre el cristal y verificar como están los elementos del radiofaro. Solo observó un leve estiramiento del irradiante lo que no hizo variar el ajuste del sistema. Ahora queda por ver si se puede ver una mejora en las capturas, o se necesitará reformular el oscilador para lograr la estabilidad necesaria |
07-08-2011 |
Se dejó de escuchar el beacon, no sabemos porqué razon. Seguimos a la escucha por si se tratara de un corte o fallo esporádico, pero por el tiempo transcurrido, sospechamos de alguna falla.

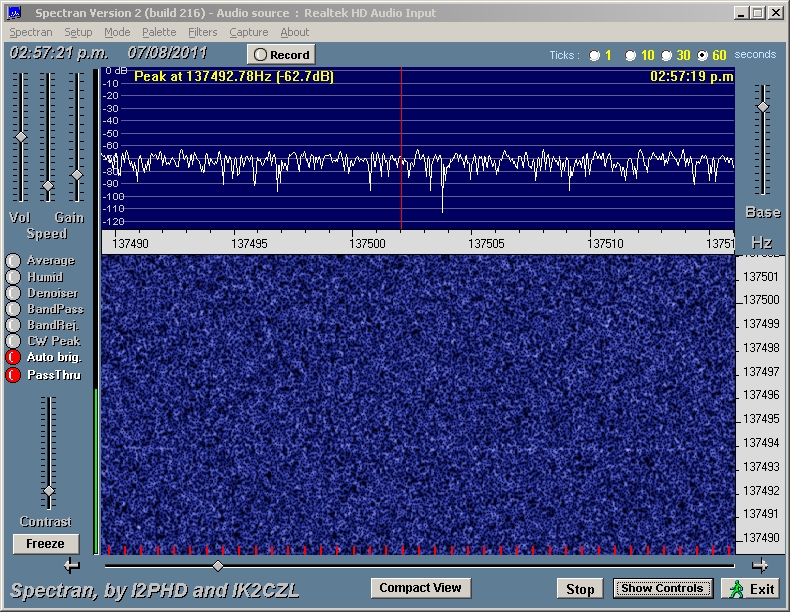

A la derecha, la última captura de Guillermo LU8DQ |
19-08-2011 |
José, LU8YYV, pudo hacerse una escapada hasta el radiofaro, comprobando que el fusible de la etapa final estaban quemados (poco después confirmaron que también los transistores mosfet) causa por la que el transmisor dejó de estar operativo. Más allá que todavía no se puede saber la causa del fallo, Oscar LU1DOW ofreció mosfet de reemplazo, y están evaluando el cambio. |
04-10-2011 |

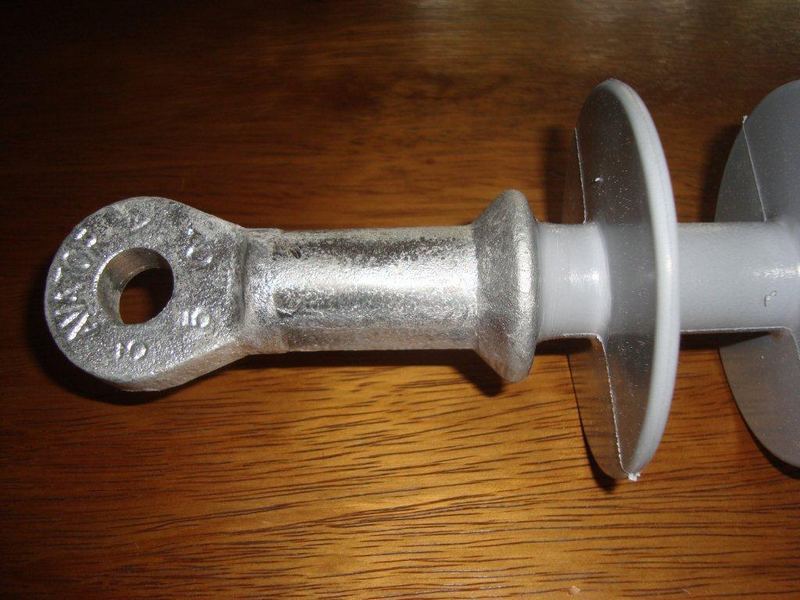

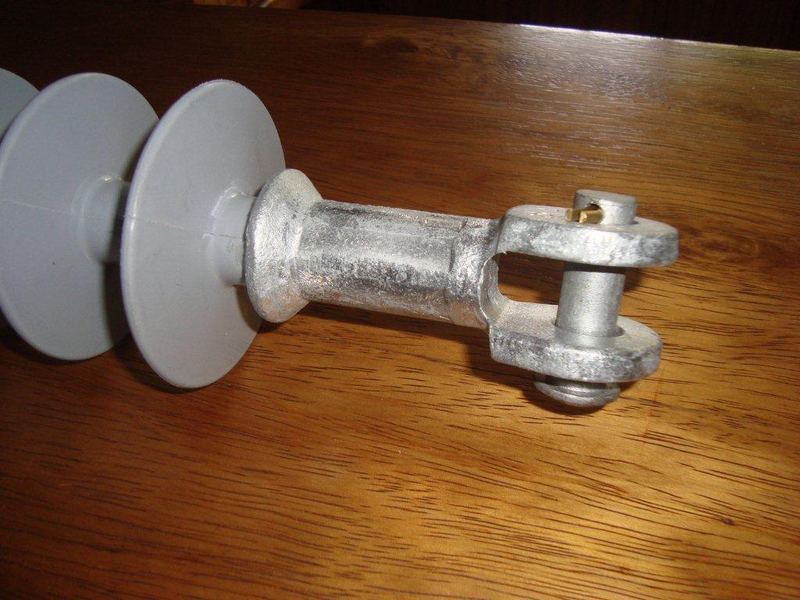

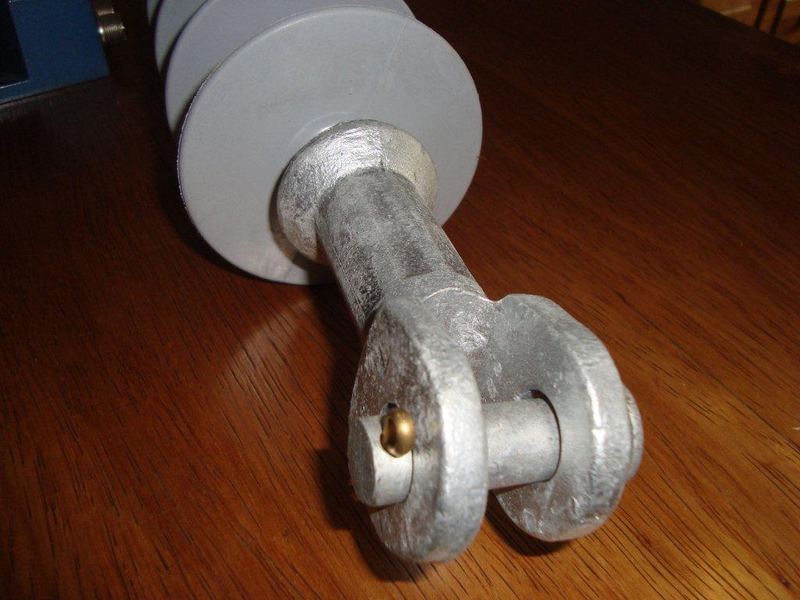

Se siguen estudiando opciones para realizar otro oscilador ultra estable; mientras tanto, Alejandro ya consiguió mejores aisladores, marca Avator aptos para 35Kvolts, para reemplazar los caseros que se utilizaron en la antena. |
04-06-2012 |

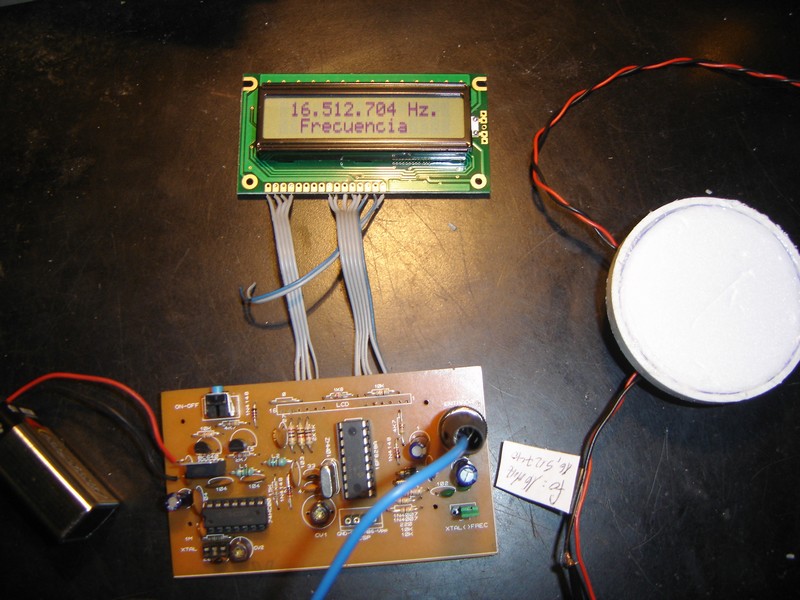

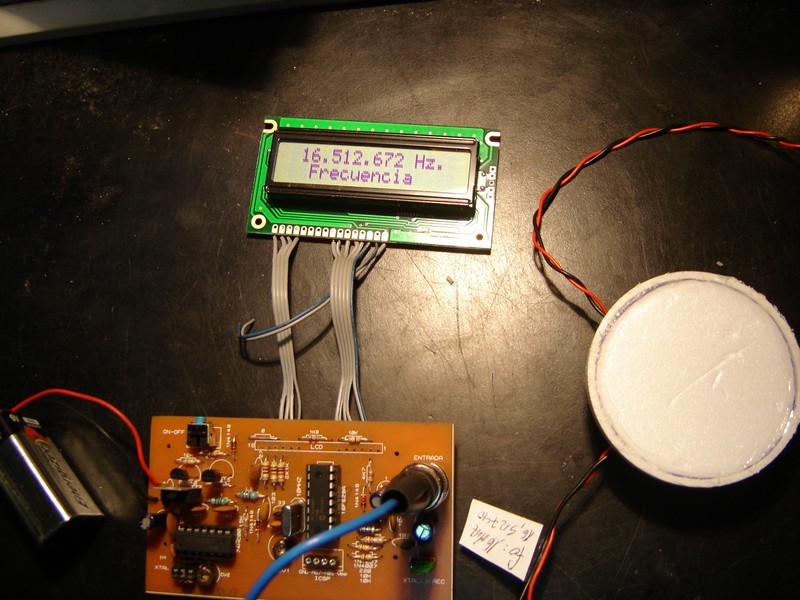

Marcelo LW2ETU avanzó con una opción para estabilizar la frecuencia del beacon. La idea básica fue armar un oscilador que reemplace al cristal que actualmente tiene el beacon, respetando su frecuencia para no alterar el resto del circuito. Lo primero fué entonces mandar a tallar un par de cristales de 16.533 KHz. En base a un resistor NPO que incrementa su valor a medida que se lo expone a mayor temperatura, Marcelo diseñó un circuito que excita un transistor, haciéndolo drenar corriente hacia un resistor de carga, con la consecuente disipación de temperatura. El transistor, se fijó mecánicamente al cristal del oscilador, mientras que la resistencia aporta calor al ambiente. El oscilador en sí, realizado con inversores digitales y todo el conjunto se encierra en una cámara térmica, que para el prototipo terminó siendo el fondo de un vaso de telgopor. El circuito, bautizado por quien escribe como el "calientoscilador", al ser conectado (en frío) oscila en frecuencias cercanas a 16.512 KHz. durante unos minutos, hasta que el conjunto llega a un equilibrio térmico, calculado en aproximadamente 65º C. que se mantiene constante térmicamente y en frecuencia. |
|
Arriba, el circuito del prototipo.
A la izquierda, el conjunto durante las pruebas en taller, donde se comportó de acuerdo a lo esperado. |
06-07-2012 Una vez listo el oscilador, teníamos que enviárselo a Alejandro para que lo conecte al beacon, pero dado que él estaría por Buenos Aires, aprovechamos su viaje para realizar la entrega y una reunión de amigos el en el Radio Club Boulogne LU1DCB, donde Juan Carlos Parra nos dió una charla sobre el sistema de localización "Data Track", ya que funciona con frecuencias cercanas a 137 KHz, y cuyas emisiones fueron escuchadas por varios del grupo.
En la foto, Juan Carlos Parra LU9DO, Guillermo Vanhovan LU8DQ, Alejandro LU8YD, Adrián Sinclair LU1CGB, y amigos del Radio Club Boulogne la noche de la reunión. |
|
Desgraciadamente, una vez probado el circuito en Neuquén, Alejandro observó que la temperatura y en consecuencia la frecuencia variaban de acuerdo a la tensión de alimentación del circuito. Esto sucedía porque si bien el oscilador estaba alimentado por un regulador, el circuito encargado de mantener la temperatura lo hacía directamente de la fuente externa, sin regulación alguna. Quedó en manos de Alejandro el agregado de un regulador y la mejora de la cámara térmica, y además un blindaje ya que también notó algunas variaciones de frecuencia por acercamiento de objetos. |
