Full Tribanda Vertical |
 |
|
 |
Luego de llevar a la práctica algunas antenas
que resultan difícil de realizarlas en el
QTH particular y con el grupo afianzado como
tal (Grupo Titán, formado por los firmantes
de este articulo) se resolvió construir esta
antena Full Tribanda Vertical en los alrededores
de la ciudad de Puerto Madryn.
Si se pretende disponer de una de las tantas
excelente antena para DX para las bandas
bajas, la disponibilidad de espacio es fundamental
es por ello que esta antena necesariamente
ocupa una superficie accesible de al menos
80m x 80m y consiste en una torre irradiante
aislada de 36m de longitud con 21 planos
de tierra de 41m cada uno, ó sea una vertical
de cuarto de onda. La antena corresponde
a la denominación de antena Marconi que en
este caso se diseño para la banda de 160m
trabajando perfectamente en las distintas
bandas de radioaficionados como antena armónica.
En los comunicados de DX el ángulo del lóbulo
principal de irradiación de la señal debe
ser lo más bajo posible de manera que por
la reflexión en la ionósfera el alcance sea
el máximo, en baja frecuencia el fenómeno
de refracción absorbe una parte importante
de la energía de la señal (más que en alta
frecuencia) como consecuencia del bajo ángulo
de incidencia que se le impone en DX y es
por ello que es conveniente una potencia
de salida mayor que la disponible normalmente
en los transceptores. Se utiliza un lineal
de 600w en conjunto con esta antena para
los comunicados en 160, 80 y 40m para distancias
generalmente superiores a los 4000Km.
Las antenas verticales de cuarto de onda
(Marconi) tienen la particularidad de tener
un muy bajo ángulo de irradiación vertical
tanto para la frecuencia de diseño como para
sus armónicas impares de cuarto de onda que
son 1824Kc(frecuencia fundamental), 5472Kc,
9120Kc, 12768Kc, 16416Kc, 20064Kc, 23712Kc,
y 27,36Mc. Para las frecuencias armónicas
pares de media onda (ahora vertical de media
onda y sus múltiplos) 3648Kc, 7296Kc, 10944,
14592Kc, 18240Kc, 21888Kc, 25536Kc, y 29,184Mc,
el plano de tierra no trabaja necesariamente.
La relación entre la longitud y el diámetro
equivalente de la torre es de 164, muy inferior
a 500, es por ello que la capacidad distribuida
es superior a una antena de alambre reduciéndose
considerablemente la longitud física del
irradiante, la ecuación que nos da la longitud
del cuarto de onda irradiante será: 64,8
/ Mz.
Como consecuencia del valor longitud / diámetro
de 164 el "ancho de banda" a cada
lado de cada frecuencia de resonancia es
superior a 300Kc, suficiente para cubrir
cada banda baja.
En la frecuencias armónicas impares la impedancia
de alimentación es baja (35 a 40 ohms) mientras
que en las armónicas pares es alta. En la
base de la torre se instaló una jabalina
y el sintonizador de antena cuya construcción
permite manejar 1Kw de potencia. Todas las
mediciones se efectuaron con el analizador
de antenas MFJ-259B, incluido el ajuste del
sintonizador de antena.
Construcción:
El irradiante está formado por seis tramos
de torre galvanizada triangular de 6m cada
uno y de 27cm de lado. En los extremos de
cada tramo se soldó un bulón de bronce de
6mm a los efectos de asegurar la continuidad
eléctrica de la torre en su conjunto por
medio de la unión entre ellos.
La torre se monto sobre tres aisladores de
los utilizados en media tensión de 200mm
de altura cada uno, los mismos se apoyaron
sobre una base de concreto de 25cm de profundidad
y de 60cm de lado. La torre se sostiene por
medio de juegos de tres vientos a 120º entre
ellos cada 9m, los mismos son de alambre
de mediana resistencia de 2mm de diámetro
con aisladores cada 3,60m, 5,90m y 7,50m
según el largo de cada viento; el primer
aislador del lado de la torre está a 25cm
unido a la misma por medio de guardacabos,
cada anclaje esta a 20m de la base de la
torre.
A los efectos que los anclajes no interrumpan
la circulación general de la zona se utilizaron
tramos de columnas de concreto de las utilizadas
en las líneas de distribución de media tensión
de 30cm de diámetro, cuatro metros de longitud
total de los cuales un metro se enterró en
el suelo y luego se efectúo un "muerto"
con 0,5m3 de concreto. La prueba de fuego
se obtuvo durante una tormenta de viento
que superó los 150Km/h sin sufrir la antena
ninguna clase de inconveniente.
En el extremo superior de la torre se instaló
un tubo de aluminio de 2" tipo telescópico
con la torre a los efectos de ajustar la
longitud eléctrica del irradiante / torre,
luego de medir la resonancia del conjunto
resultó no ser necesario por lo tanto se
eliminó quedando solamente la torre de 36m.
Los 21 planos de tierra, enterrados a 10cm
de profundidad y distribuidos simétricamente
a razón de 7 por cada lado de la torre, están
construidos en alambre aislado tipo telefónico
unidos en los extremos, aislado su extremo
mas alejado y soldado a un anillo de cobre
alrededor de la base de la torre el otro
extremo. El anillo se construyó con placas
de cobre de 50 x 300 x 6mm de los utilizados
en seccionadores de baja tensión y fijados
en la base de concreto con bulones.

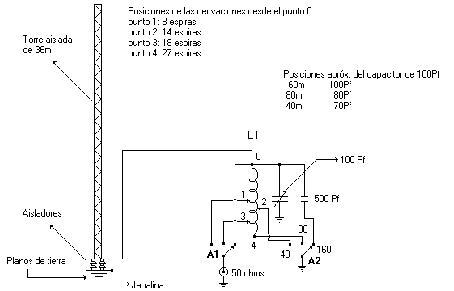

El sintonizador de antena está formado por
la bobina L1 de 27 espiras de alambre de
2mm sobre una forma de 6cm de diámetro y
una longitud de 11,5cm ( 15mH), el capacitor
variable es de 100Pf con una separación entre
chapas de 2mm y el capacitor fijo tipo disco
utilizado solamente en la banda de160m de
500pf x 3Kv, la llave A1/A2 de cerámica es
de dos pisos y tres posiciones sobre un mismo
eje. Las posiciones de las derivaciones se
indican en la figura, si bien la conmutación
de banda se efectúa manualmente fácilmente
se puede efectuar por control remoto.
Comunicados:
En 160m a pesar de la época del año y lo
desfavorable del ciclo solar se efectuaron
comunicados con Europa, centro y norte de
América tanto en telegrafía como en Fone,
en 80m y 40m además con Japón. Si bien la
mayoría de los comunicados se efectuaron
en telegrafía es muy notorio la diferencia
en señales respecto a un dipolo, en 160m
en fone reportaje de 9+20dB, sin lineal,
por Sao Pablo Brasil distante 3000Km de esta
ciudad de Puerto Madryn.
Por: Patricio Monopoli-lu1wbm, Alejandro
Cozzi-lu5ww
Alberto Marietta-lu5wbl y Miguel A. Zubeldía-lu1wkp
