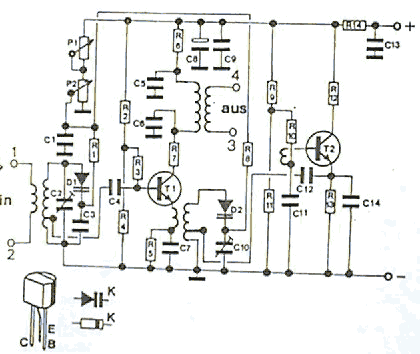

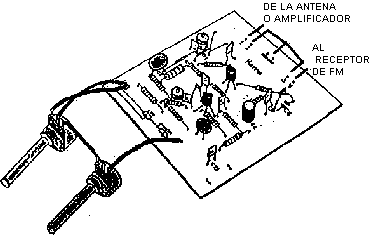

Las conexiones 3 y 4 se conectan por un cable de antena corto con la conexión de antena de la radio FM.

Eventualmente será necesario conectar 2 y 3 con masa pero esto se debe ensayar según condicones de receptividad.

La radio se ajusta a una frecuencia libre entre 98 y 104 Mhz.

La frecuencia de recepción se regula muy grueso con el condesador ajustable c10. la regulación de la emisora siguiente se efectúa con el potenciómetro P2, el ajuste de precisión con el potenciómetro P1.

Cuando se ha regulado una emisora, el condensador ajustable C2 se ajusta a recepción óptima de esta emisora.

La sensibilidad óptima del convertidor se regula con el condensador ajustable C2.

Las regulaciones de los condensadores C10 y C2, y del potenciómetro grueso P2 neceistan mucha paciencia puesto que los 3 reguladores se influyen mutuamente. es necesario ajustar el condensador variable C10 con mucho cuidado porque tiene un alcance de ajuste muy estrecho (2,8 a 10 Pf). La frecuencia del oscilador del convertidor se regula con el condensador variable C10, el condensador ajustable C2 ajusta el circuito de entrada de antena y la sensibilidad de recepción.

Con los dos potenciómetros del circuito de entrada y el oscilador se sintonizan simultaneamente por diodos de capacitancia.

El condensador ajustable C2 sólo se ajusta una vez de haber sintonizado el convertidor optimamente a una emisora débil.

Después de haber regulado el condensador ajustable C10 al alcance de recepción deseado en la banda de frecuencia de 100 a 450 Mhz, la emisora solamente se selecciona con el portenciómetro P2 para el ajuste aproximativo y P1 para el ajuste de precisión.

Los procesos de compensación de los condensadores C2 y C10 se deben efectuar con un destornillador de plástico.

Si se utilizan herramientas metálicas para igualar , cambian los valores ajustados por el influjo de la capacidad magnética de la mano .

También se puede utilizar una capucha de bolígrafo limada para simular un destornillador de plástico.
