QUAD QUBICA LA "COLORADA" !!

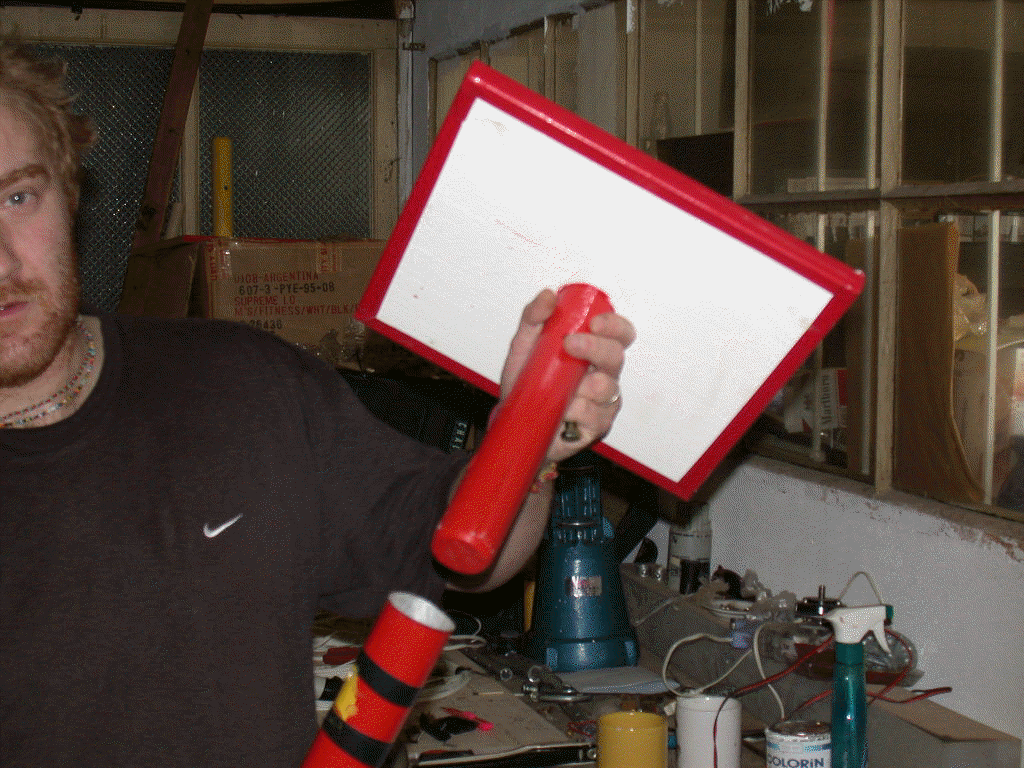

Foto 1 Una madera de 30Cm x 30Cm,en la cual como se ve en la foto,se tornea una madera del diametro interior del boom, en la madera de 30x30 es donde van ajustadas las cruces.

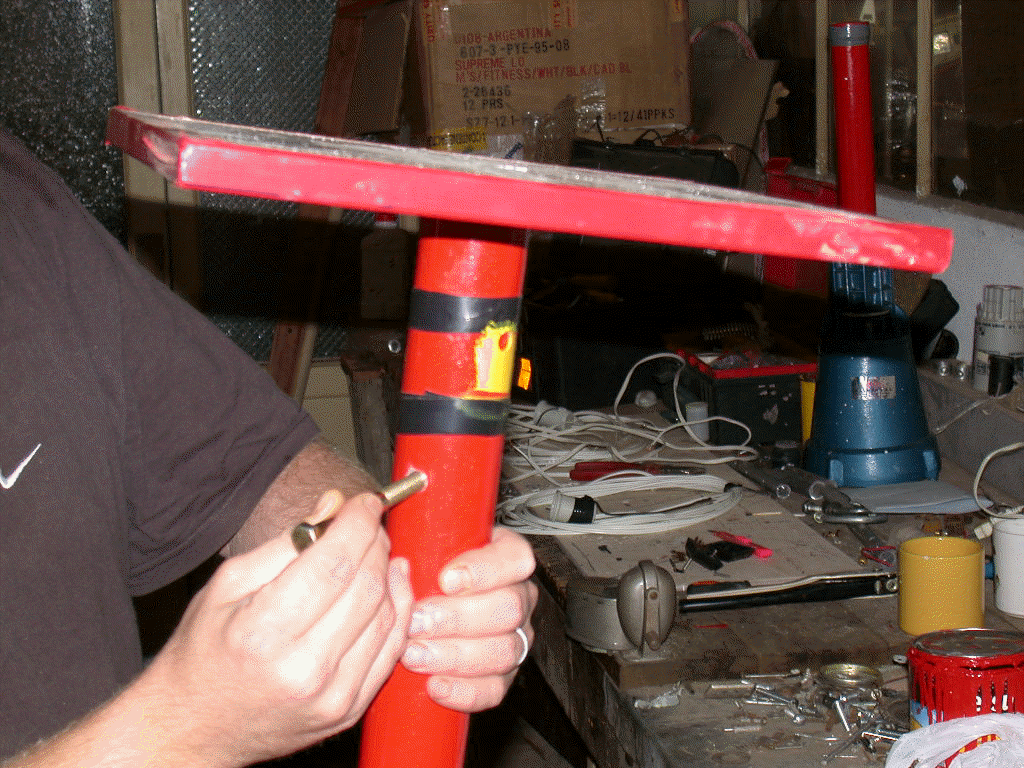

Se introduce el cuadrado de 30x30 en el boom, el cual va sujetado con

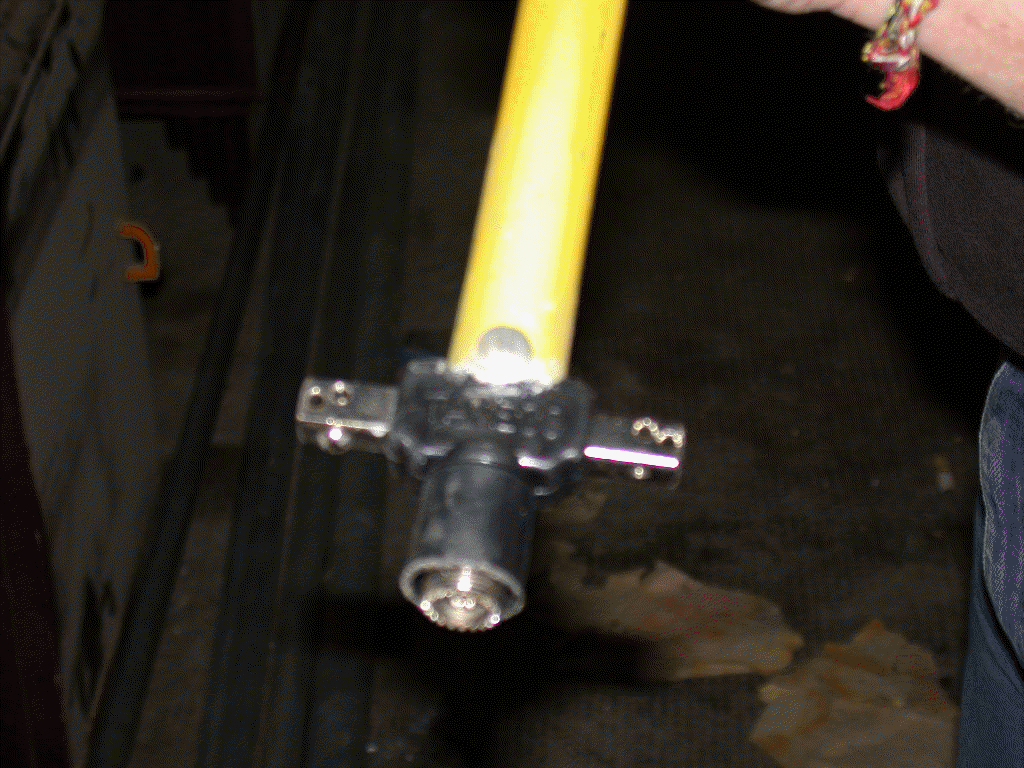

Foto3 Se instala un centro de dipolo en una de las extremidades del caño de aluminio,sujeto con un tornillo y ademas se le puso Poxilina ,para que quede bien sujeto.

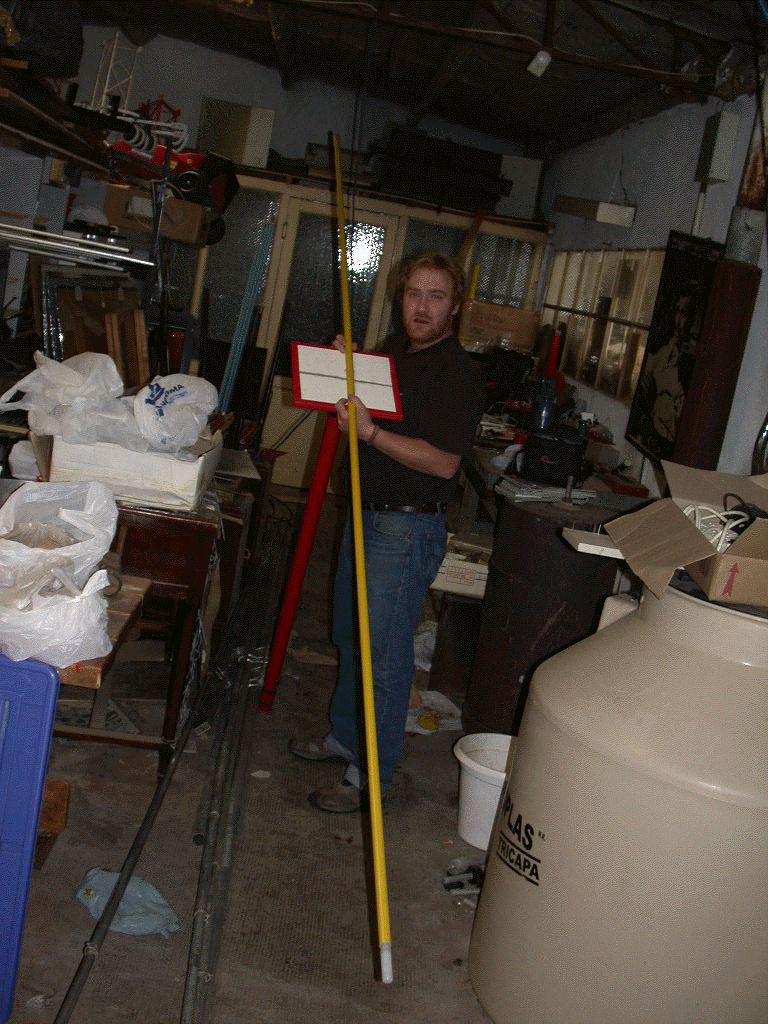

Se ve como queda la madera ajustada en el boom,y como va el caño de aluminio.
Se agarran los caños de aluminio con granpas U.

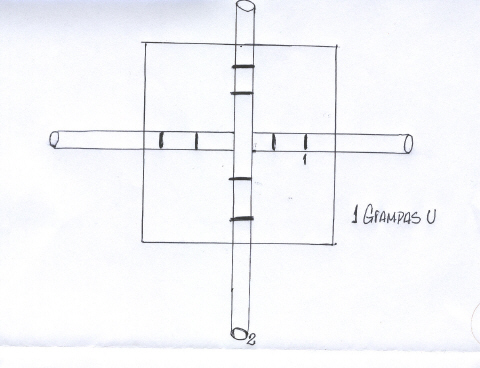

Foto 6 Se describe como van los caños agarrados con las granpas U ,un caño va entero de punta a punta,el otro va arrimado para que no se superpongan. Medidas de los cuadros y de las cruces

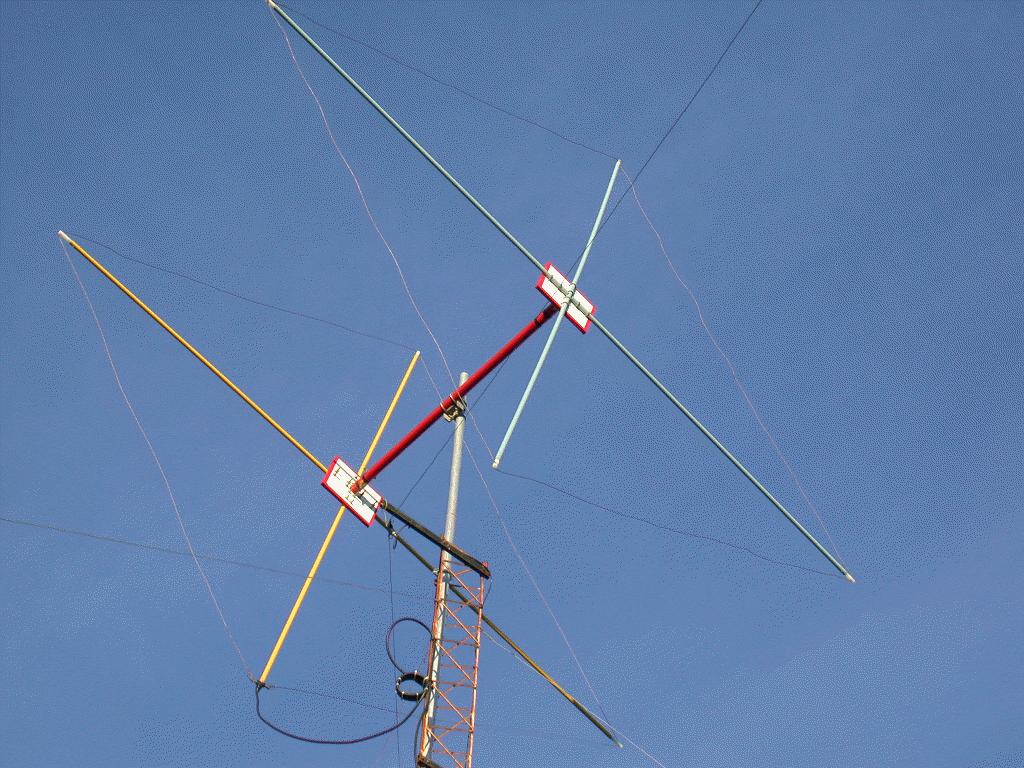

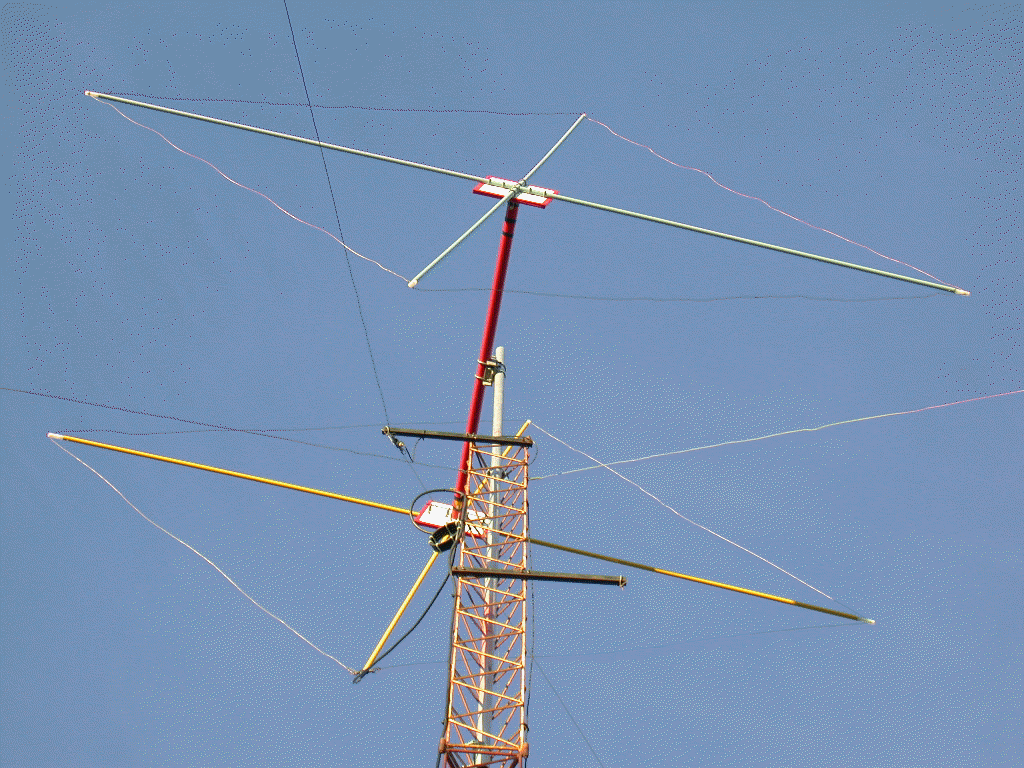

La idea de esta antena me la llevo a hacer,de los resultados que obtuvo mi amigo Carlos"LU5XC",con la que el fabrico para la banda de 20Mts.Desde ya que agradezco el tiempo que me dedico para todas las consultas que le efectue,las medidas de la antena fue Carlos quien me las dio,asique el agradecimiento!!!Aparte el es el culpable de que yo haya ingresado a este hermoso Hobby. Y tengo que agradecer a quien hizo el trabajo mas duro,de montarla,Jorge,llamado "El Indio",titular de la LU3XD. Las maderas de 30x30 se pintaron con esmalte para que queden bien impermiables, se le dieron 7 manos de pintura. y Asi quedo Terminada !!
|
|
|
 copia (16).jpg)
 copia (19).jpg)
En
las puntas de los caños se tornea una varilla de Grillon,del diametro
