Las antenas Moxon:

 Otro diseño interesante de antena es el de tipo Moxon, ésta posee una diferencia importante con la Turnstile en cuanto a la forma de su lóbulo de radiación, genéricamente, podemos aceptar que para ángulos de elevación entre 90º y 70º, la Turnstile supera a la Moxon, entre 70º y 40º andan parejas y de 40º para abajo la Moxon supera en mucho a la Turnstile.





                                  Esquema Moxon                                          Comparación de Lóbulos de W6RNL



Por lo expuesto es de esperar que la Moxon provea una cobertura mas larga de cada pasada, pues, posee menor ganancia en el momento más favorable (satélite alto y cercano) y mejor ganancia en el momento más desfavorable (satélite bajo y lejano), la única duda se plantea al momento de considerar que pasará con las señales o ruidos provenientes de la Tierra, éstos también estarán comprendidos dentro de la figura con buena ganancia, por lo que sería lógico colocar estas antenas bien bajas para minimizar este inconveniente.



Par de Moxons de W6RNL



En lo referente a la polarización de esta antena vale lo dicho para la Turnstile, pues, la polarización circular se obtiene de idéntica manera.



La adaptación de impedancias es también similar:



Si asumimos que  la impedancia de cada “cuadro”, o elemento, es próxima a 50Ω, deducimos que la línea de desfasaje deberá ser un trozo de 90º eléctricos de coaxil de 50Ω, que al estar en paralelo con el otro “cuadro” en el punto de alimentación provocará que la impedancia del conjunto sea de 25Ω.

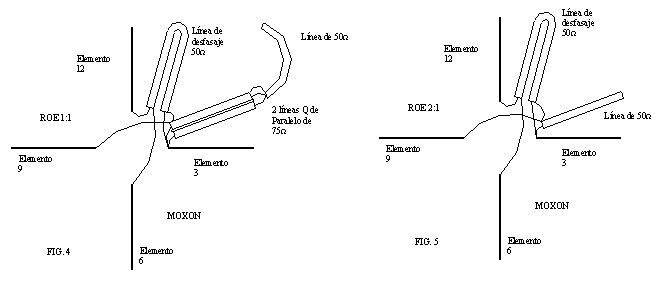

Formas posibles de conexionado:





Si deseamos alimentar directamente con línea de 50Ω deberemos esperar una ROE=2 (fig. 5), que puede adaptarse con relativa facilidad mediante una línea “Q” como se detalla a continuación:



ZQ=SQR(50*22,5)=33,5Ω



Donde la línea de 33,5Ω es fácilmente implementable mediante dos trozos de línea de 75Ω en paralelo (32,5Ω). (fig. 4).





Descripción de la construcción



Como en el caso de las Turnstiles, la construcción de estas antenas se puede realizar  usando como portador un trozo de caño de PVC de tipo sanitario de, por ejemplo, Ø40mm y espesor 3,2mm.



Debido a la forma de la antena se fijan los medios cuadros irradiantes en un sector apropiado de caño mediante la utilización de tornillos o el roscado directo de las varillas, arandelas y tuercas.



Luego, a la medida correcta se realizaran cuatro muescas para la inserción de los medios cuadros reflectores, que serán aprisionados por una cupla pegada, y tal vez, para reforzar la rigidez del conjunto, deberá soldarse o pegarse el cruce de los elementos y luego pegar estos al caño.



Para asegurar la separación externa entre los medios cuadros irradiantes y los reflectores se pueden utilizar pequeñas piezas de plástico, acrílico o el centro aislante de un trozo de coaxil de la medida apropiada, mantenidas en su posición mediante adhesivos y una funda termocontraíble exterior que tome todo el separador y parte de los elementos.



Para la construcción de los elementos de VHF, por su tamaño y para obtener la rigidez apropiada, conviene utilizar varilla de aluminio de Ø6mm, o también varillas de bronce gruesa del tipo a la utilizada para aporte de material cuando se suelda con autógena, mientras que para los de UHF puede utilizarse prácticamente cualquier material como, por ejemplo, caño de cobre de Ø⅛”, varilla de bronce para soldadura o alambre de cobre de Ø3mm, que son fácilmente soldables, es de hacer notar, que en el caso de utilizar varillas finas estas pueden soldarse a terminales convenientemente doblados para poder fijarlos al portador mediante tornillos





                                              Moxon de UHF durante la construcción                                                        Moxon UHF

Bibliografía:



VHF / UHF Manual RSGB

QST Vol. Nº 8 (agosto de 2001), Art. por. L. B. Cebik, W4RNL

ARRL Antenna Book 18th edition
