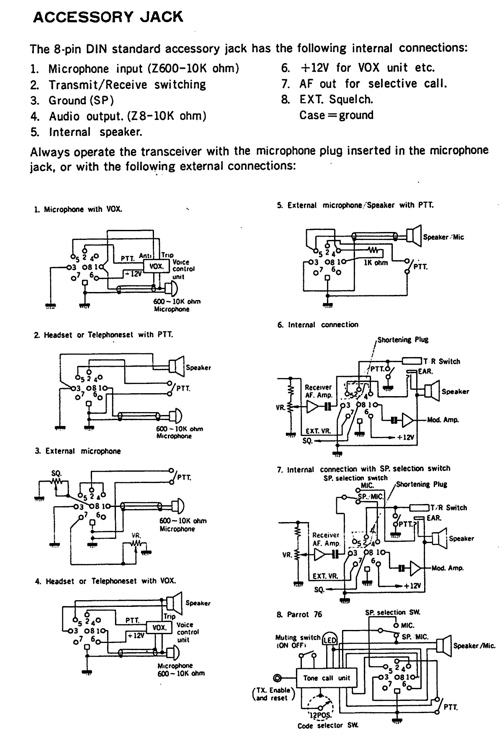

POPULAR MICROPHONE PLUG AND SOCKET PINOUTS.

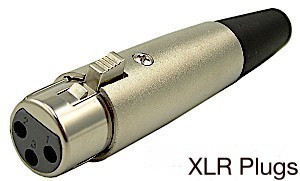

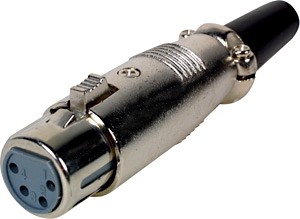

X=(cannon x) L=(Latch) R=(rubber compound)






SKIP TO









TRIO/KENWOOD.





KENWOOD MICROPHONES.

KENWOOD- MC-10 MICROPHONE.
KENWOOD- MC-30 / 35 MICROPHONE.
KENWOOD- MC-42S MICROPHONE.
KENWOOD- MC-43 MICROPHONE.
KENWOOD- MC-44 MICROPHONE.
KENWOOD- MC-45 MICROPHONE (mk1).
KENWOOD- MC-45 MICROPHONE (mk2).
KENWOOD- MC-46 MICROPHONE.
KENWOOD- MC-47 MICROPHONE.
KENWOOD- MC-48B MICROPHONE.
KENWOOD- MC-50 MICROPHONE. pdf.
KENWOOD- MC-52DM MICROPHONE.
KENWOOD- MC-53DM MICROPHONE.
KENWOOD- MC-55 MICROPHONE.
KENWOOD- MC-57 MICROPHONE.
KENWOOD- MC-58 MICROPHONE.
KENWOOD- MC-59 MICROPHONE.
KENWOOD- MC-60 MICROPHONE.
KENWOOD- MC-60A MICROPHONE.
KENWOOD- MC-80 MICROPHONE.
KENWOOD- MC-85 MICROPHONE.
KENWOOD- MC-85 SCHEMATIC pdf.
KENWOOD- MC-90 MICROPHONE.
KENWOOD- SMC-25 SMC-30 SPEAKER/MIC.
KENWOOD- SMC-32 SPEAKER/MIC.
KENWOOD- SMC-33 SPEAKER/MIC.
KENWOOD- SMC-32 SMC-33 SMC-34 SCHEMATIC pdf.
KENWOOD- KMC-9C KMC-30 KMC-32 KMC-35 KMC-36 MICROPHONES.

MJ-88 CONNECTING CABLE.

KENWOOD MICROPHONE COMPATIBILITY LIST pdf.

MORE KENWOOD CONNECTION INFO.pdf file

KENWOOD INSTRUCTION MANUAL & CONTROL SOFTWARE.




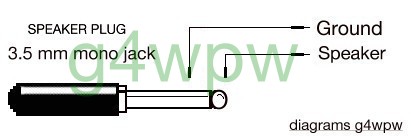

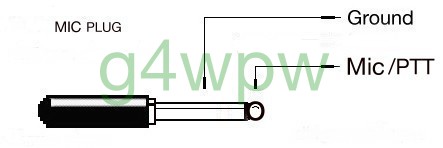

KENWOOD( Handheld Tranceiver's )-TH-22A/AE TH-28/AE TH-42A/AE TH-48/AE TH-78A/E TH-F6 TH-F7 TH-F7E THG-71 TH-D7A/E
TH-K2AT TH-K2E TH-K4E TH-K4AT TH-235 UBZ-LJ8BE UBZ-LJ8SLE UBZ-LJ8YE VBZ-LH14 VBZ-LF AR-14 GR-14
( see SMC-32 SMC-33 SMC-34 above for external microphone and PC interconnection )




KENWOOD( Handheld Tranceiver's )-TR-2500 TR-2600



( see SMC-25/SMC-30 above. )

KENWOOD-T599S-TS120S-120V-700G-700S-130S-130V-490-520S-530S-820S-830S-
TR2300-TR2200-TR2200GX-TR3200-TR7010-TR7200-TR7200G-TR7400A-TR7500-TR7600-TR7625
PIN1       MIC
PIN2       PTT
PIN3       PTT/EARTH
PIN4       SCREEN AND EARTH

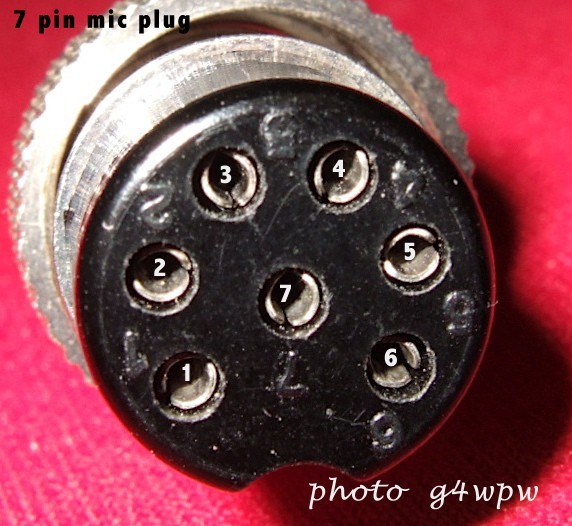

7 PIN REMOTE PLUG/SOCKET.

KENWOOD-TS120-130-140-180-430-440-450-530-570-680-690-830-870-940-950.
PIN1        SPEAKER OUT
PIN2        RELAY COMMON GROUND/EARTH
PIN3        PTT FOR FOOT SWITCH
PIN4        RELAY CLOSED ON TRANSMIT
PIN5        RELAY OPEN ON TRANSMIT
PIN6        ALC INPUT
PIN7        +12VOLTS ON TRANSMIT ( 10 Ma Max )
PLUG        SHELL EARTH.



6 PIN ACC PLUG/SOCKET.

KENWOOD-TS-450-690-570-850-870-950.
PIN1        SIGNAL GROUND/EARTH
PIN2        TRANSMIT DATA
PIN3        RECEIVE DATA
PIN4        CTS ENABLE TX
PIN5        RTS ENABLE RX
PIN6        N/C
SHELL       EARTH


13 PIN ACC2 PLUG.

KENWOOD-TS440-450-680-690-570-711-790-811-850-870-940-950
PIN1         N/C
PIN2         N/C
PIN3         RX AUDIO OUT
PIN4         SCREEN FOR PIN3
PIN5         SQUELCH CONTROL OR N/C
PIN6         S/METER OUTPUT
PIN7         N/C
PIN8         CHASSIS/GROUND
PIN9         PTT- STANDARD MIC INPUT IS MUTED
PIN10        N/C
PIN11        MIC INPUT
PIN12        SCREEN FOR PIN 11
PIN13        PTT- STANDARD MIC INPUT IS ACTIVE
SHELL        EARTH


KENWOOD-TR9000-9030-9130-9300-9500-7700-7730-7750-7800-7850-7930-7950-8400
PIN1        MIC
PIN2        PTT
PIN3        DOWN
PIN6/CENTER EARTH
PIN4        UP
PIN5        NC + 8VOLT SOME MODELS







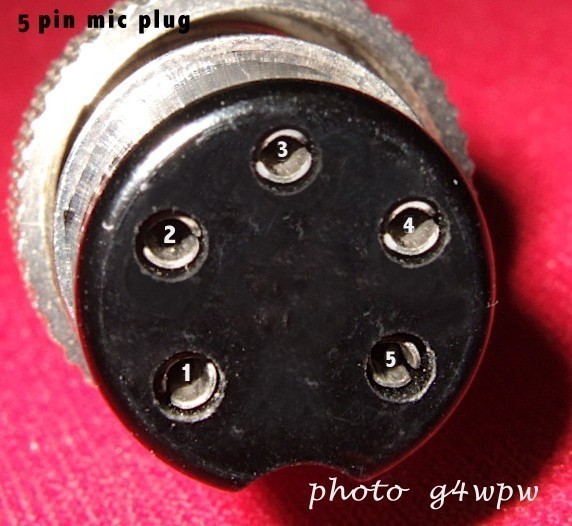

KENWOOD-TR7600-TR7625
PIN1         MIC
PIN2         PTT
PIN3         N/C
PIN4         CHASSIS/GROUND
PIN5         MIC SCREEN

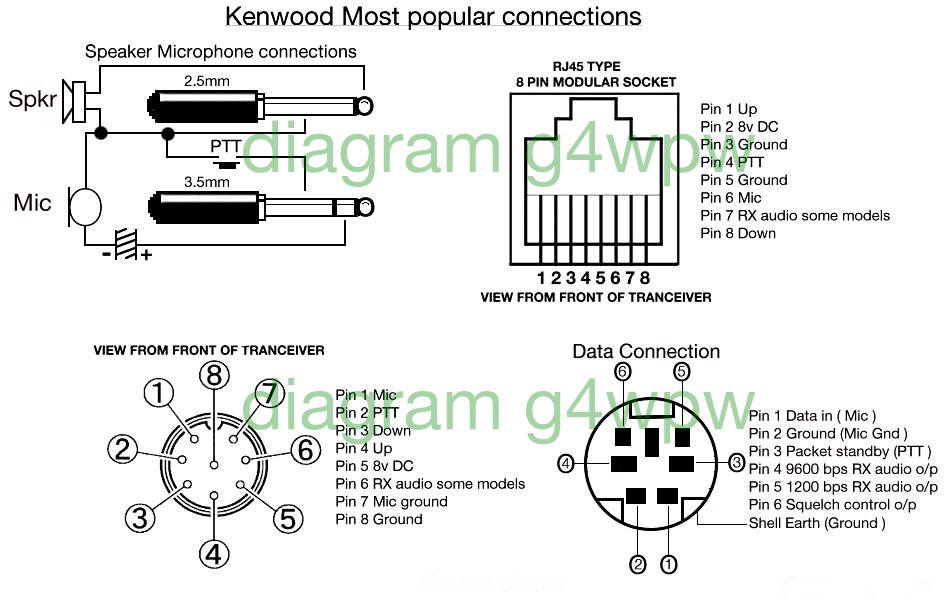

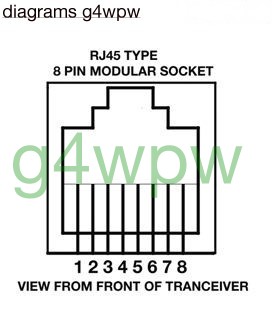

KENWOOD-TS480 ( 8 Pin modular Plug )
PIN1         UP
PIN2         +8 VOLTS
PIN3         GND
PIN4         PTT
PIN5         MIC GND
PIN6         MIC
PIN7         N/C
PIN8         DOWN






UPDATE.

Some errors in the TS-480 schematics leading to RF feedback when using other than the stock microphone
have been noted by Kenwood.


MORE INFO TO FOLLOW.


KENWOOD-TS-50-60-140-430-440-450-570-660-670-780-930-430-670-711 TS-811-850-870-930-940-950-440-701-790-680-690-TS-2000
TR-3200-7900-7950-50-751-851
TM-201A-201B-401A-TM401B-211-221-231-241-321-331-3530-421-431-441-521-531-541
TM-621-631-701-721-731-2530-2550-2570
TW4000-4100
PIN1        MIC
PIN2        PTT
PIN3        DOWN
PIN4        UP
PIN5        + 8VOLT Some models ( 10 Ma )
PIN6       (N/C Some models )
PIN7        MIC GROUND.
PIN8        GROUND ( STBY )





KENWOOD-TM-251-255-261-271-271E-451-455-461-641-642-708-732-733-741-742-941-942 ( 8 Pin modular Plug )
TMG-707 TMD-700 TMD700A TMV-71A.TMV-71E-V7A.

KENWOOD PMR TRANCEIVER MODELS-TK-90-7108HM-7108M-7160E-7160HM-7160M-7162E-7180E-7189E
8108HM-8108M-8160E-8160M-8162E-8180E-8189-TK90 ( see KMC-30 /32 /35 above )
PIN1         UP
PIN2         +8 VOLTS (100ma max)
PIN3         GND
PIN4         PTT
PIN5         MIC GND
PIN6         MIC
PIN7         N/C. RX AUDIO (some models)
PIN8         DOWN







KENWOOD-TM-271A ( 8 Pin modular Plug )
PIN1         N/C
PIN2         +8 VOLTS (100ma max)
PIN3         GND
PIN4         PTT
PIN5         MIC GND
PIN6         MIC (600 ohm impedance)
PIN7         N/C
PIN8         KEYPAD SERIAL DATA.









YAESU.


Further to a telephone call and query to 'YAESU UK' Technical Department today. 18th-APRIL-08.

PLEASE NOTE:

It is understood from Yaesu that in some cases an alternative cable source was used during the mic manufacturing process
and that microphones of Identical type and model number MAY NOT always have the same color coded connecting cable.

YAESU MICROPHONES.


YAESU- YM-21. Microphone.
YAESU- YM-22. Microphone.
YAESU- YM-34. Microphone
YAESU- YM-35. Microphone
YAESU- YM-36. Microphone
YAESU- YM-37. Microphone
YAESU- YM-38. Microphone
YAESU- YM-40. Microphone
YAESU- YM-47. Microphone.
YEASU- YM-48. Microphone.
YAESU- YM-49. Microphone.
YEASU- YM-50. Microphone.
YEASU- YM-86. Microphone.
YAESU- YM-846. Microphone.
YAESU- YM-2500. Microphone.
YAESU- YD-148. Microphone.
YAESU- YD-844. Microphone.
YAESU- YE-7A. Microphone.
YAESU- MD-1B8. Microphone.
YAESU- MD-1C8. Microphone.
YAESU- MH-1A3B. Microphone.
YAESU- MH-1B8. Microphone.
YAESU- MH-10E8 MH-10F8. Microphone.
YAESU- MH-12A2B. Microphone.
YAESU- MH-14A8. Microphone.
YAESU- MH-14B8. Microphone.
YAESU- MH-14D8. Microphone.
YAESU- MH-15C8. Microphone.
YAESU- MH-15D8. Microphone.
YAESU- MH-18A2B. Microphone.
YAESU- MH-19A2B. Microphone.
YAESU- MH-25A8J. Microphone.
YAESU- MH-26. Microphone.
YAESU- MH-26G8J.Microphone.
YAESU- MH-27. Microphone.
YAESU- MH-27A8J.Microphone.
YAESU- MH-29A2B. Microphone.
YAESU- MH-31. Microphone.
YAESU- MH-31B8. Microphone.
YAESU- MH-31A8J. Microphone.
YAESU- MH-32A2B. Microphone.
YAESU- MH-34 / MH-34B4. Microphone.
YAESU- MH-34C2B. Microphone.
YAESU- MH-36. Microphone.
YAESU- MH-36A6J DTMF Microphone.
YAESU- MH-36B6JS Microphone.
YAESU- MH-36D8 Microphone.
YAESU- MH-36E8J DTMF Microphone.
YAESU- MH-37A4B Microphone.
YAESU- MH-42. Microphone.
YAESU- MH-42A6J Microphone.
YAESU- MH-42B6JS Microphone.
YAESU- MH-42B6J Microphone schematic.pdf
YAESU- MH-44A4B Microphone.
YAESU- MH-48. Microphone.
YAESU- MH-48A6J. Microphone.
YAESU- MH-57A4B.Microphone.
YAESU- MH-59A8J.Microphone.
YAESU- MH-61A8J.Microphone.
YAESU- MH-64A8J.Microphone.
YAESU- MH-67A8J.Microphone.
YAESU- MH-68A8J.Microphone.
YAESU- MH-700D. Microphone.
YAESU- MD-11A8J. Microphone.
YAESU- MD-100. Microphone.
YAESU- MD-100A8X. Microphone.
YAESU- MD-100/100AX schematic.pdf
YAESU- MD-200. Microphone.
YAESU- MD-200A8X. Microphone.
YAESU- MD-200.Instruction Manual.pdf

YAESU MICROPHONE COMPATIBILITY LIST.

YAESU STANDARD MICROPHONE LIST.

MORE YAESU MICROPHONE INFO.

YAESU TNC INFORMATION.

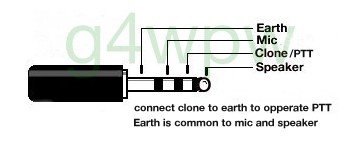

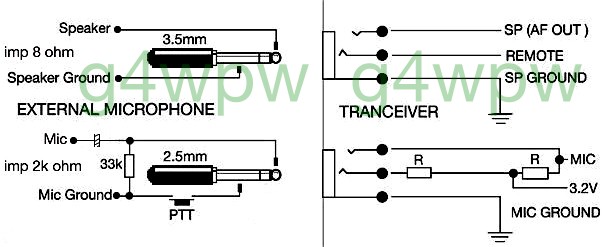

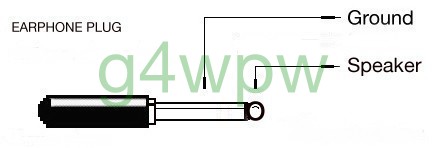

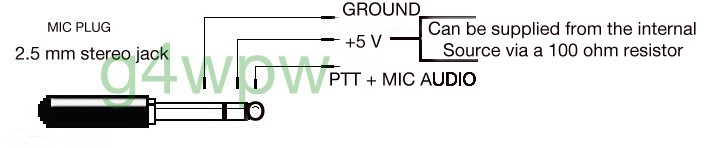

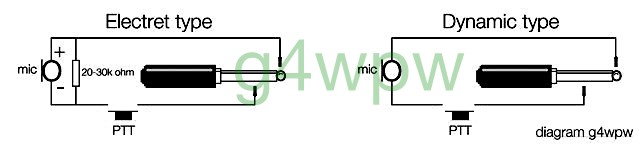

YAESU ( Handheld Tranceiver's ) VX-1R VXF-1 VX-2R VX-2E VX-3R VX-5R VX-7R VX-10 VXF-10 VX-110
VX-130 VX-131 VX-132 VX-150 VX-160 VX-180 VX-210 VX-210A VX-300 VX-400 VX-410 VX-420

    ( see MH-34 / MH-34B4 / MH-57A4B ABOVE )


YAESU ( Airband Tranceiver's ) VXA-100 VXA-150 VXA-210

    ( see MH-44A4B ABOVE )



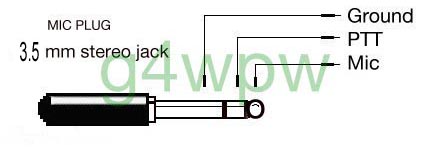

YAESU ( Handheld Tranceiver's ) FT-10R FT-40R FT-50R FT-60R

     ( see MH-37A4B ABOVE )

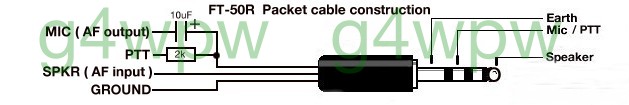

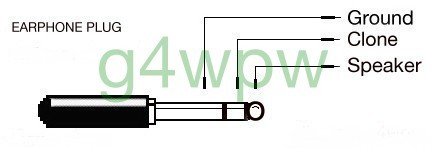

YAESU FT-50R FT-60R




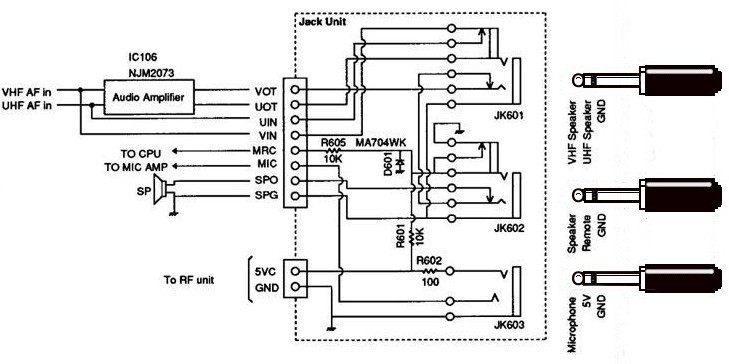

YAESU ( Handheld Tranceiver's ) FT-51R ( see MH-32A2B / MH-34C2 )

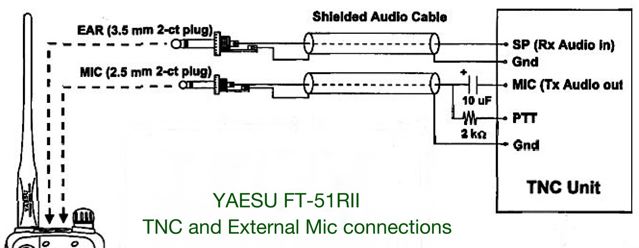

YAESU ( Handheld Tranceiver's ) FT-51RII




YAESU ( Handheld Tranceiver's ) FT-470 FT-411 FT-811 FT-911 ( see MH-32A2B / MH-34C2 )




YAESU ( Handheld Tranceiver's ) FT-23 FT-73 FT-23RII FT-73RII ( see MH-32A2B / MH-34C2 )



CLONE INFO. pdf

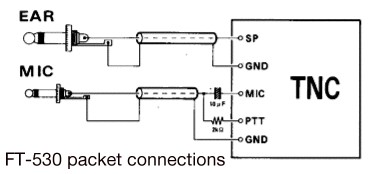

YAESU ( Handheld Tranceiver's ) FT-530 ( see MH-12A2B / MH-18A2B )





YAESU POLICE AND PUBLIC SAFETY CHANNELISED TRANCEIVERS
VX-2000 VX-2500 VX-3000 VX-3200 VX-4100 VX-4100E VX-4200 VX-4200E VXR-1000 VXR-7000

(See MH-25A8J / MD-11A8J microphones above )
PIN1        FAST
PIN2        GROUND
PIN3        PTT
PIN4        MIC
PIN5        MIC EARTH
PIN6        + 5VOLTS
PIN7        UP
PIN8        DOWN




YAESU-FT736-FT747GX-FT757GX-FT650-FT655-FT840-FT890-FT920-FT990-FT990D-FT847
FT1000-FT1000D-FT1000MP + MKV -FT2000
PIN1        MIC UP
PIN2        EARTH ( + 5VOLTS FT847-FT920-FT1000MP-FT2000 )
PIN3        DOWN
PIN4        FAST SCAN
PIN5        EARTH
PIN6        PTT
PIN7        SCREEN/EARTH
PIN8        MIC




YAESUFTONE-FT77-FT102-FT707-FT767-FT767GX-FT980

PIN1        MIC UP
PIN2        + 5 VOLTS
PIN3        DOWN
PIN4        FAST SCAN
PIN5        CAUTION INTERCONNECTED TO PIN 2.( +5 VOLTS )
PIN6        PTT
PIN7        SCREEN/EARTH
PIN8        MIC




YAESU FT480R-FT780R ( see YM-40 above )
PIN1 green       MIC UP
PIN2 yellow      EARTH / COMMON U/DOWN.
PIN3 blue        DOWN
PIN4 brown       TONE CALL / LOCK
PIN5 orange      EARTH TONE CALL / LOCK
PIN6 red         PTT
PIN7 black       SCREEN/EARTH
PIN8 white       MIC




YAESU-FT726 (see MD1-B8 MH1-B8 Microphone above)
PIN1        UP
PIN2        COMMON UP/DOWN
PIN3        DOWN
PIN4        FAST SCAN
PIN5        EARTH
PIN6        PTT
PIN7        SCREEN/EARTH
PIN8        MIC



YAESU CPU2500R-CPU2500RK SOMMERKAMP FT227
(see YM-2500 Microphone above)

PIN1       UP
PIN2       COMMON UP/DOWN
PIN3       DOWN
PIN4       PTT
PIN5       GROUND MIC/PTT
PIN6       MIC

click for schematic


YAESU FT-620B
(see YM-86 Microphone above)

PIN1       N/C
PIN2       N/C
PIN3       SCREEN
PIN4       PTT GROUND
PIN5       PTT
PIN6       MIC

click for schematic

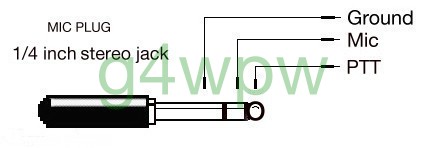

YAESU FT75-FT221R-FT223-FT101B-FT101E-FT101Z-FT101ZD-FT301D-FT902-FT902DM. ( see YD148/YD844 microphone above.)

PIN1       MIC SCREEN/EARTH ( PTT EARTH ON FT101B/101E.FT101Z/101ZD.FT902/902DM.)
PIN2       MIC
PIN3       PTT
PIN4       EARTH ON FT221R.( N/C ON FT101Z/101ZD.FT101B/101E.FT902/902DM. )


YAESU FTDX-100 FTDX-400 FTDX-401 FTDX-560 FT-200 FT-250( See YD-148 microphone above.)



YAESU FT201-FT125C-FTC212-FT2B-FT300C-FT224-FT225RD-FT2FB-FT223-FT220-FTC212-FT300C FT301.
FT7-FT227R-FT227RA-FT227RX-FT250-FT401B-FT501-FT625-FL101.

( See YD-148 and YM-22 microphones above.)



YAESU-FT950

PIN1        MIC UP
PIN2        + 5 VOLTS
PIN3        DOWN
PIN4        FAST SCAN
PIN5        GROUND
PIN6        PTT
PIN7        SCREEN/EARTH
PIN8        MIC



YAESU FT840-FT990.
PIN1       UP
PIN2       GROUND
PIN3       DOWN
PIN4       FAST
PIN5       GROUND (INTERCONNECTED ON TRANCEIVER TO PIN 2. )
PIN6       PTT
PIN7       MIC GROUND/SCREEN
PIN8       MIC





YAESU FT2200.
PIN1       UP
PIN2       + 5 VOLTS
PIN3       DOWN
PIN4       SPEAKER.
PIN5       ACC.
PIN6       PTT
PIN7       MIC GROUND/SCREEN
PIN8       MIC





YAESU FT2500M.
8 Pin Modular plug.( see MH-26G8J MH-27G8J )
PIN1       CALL BUTTON.
PIN2       RX AUDIO.
PIN3       PTT.
PIN4       MIC.
PIN5       GROUND.
PIN6       + 5 VOLTS
PIN7       UP.
PIN8       DOWN.







YAESU FT2400H.
PIN1       CALL BUTTON.
PIN2       RX AUDIO.
PIN3       PTT.
PIN4       MIC.
PIN5       GROUND.
PIN6       + 5 VOLTS
PIN7       UP.
PIN8       DOWN.







YAESU-FT-2600( 6 Pin modular Plug )( See MH-42 and MH-36 microphone above )
PIN1         SW2
PIN2         CLONE
PIN3         + 9VOLT
PIN4         GROUND
PIN5         MIC
PIN6         MULTI SWITCHING SW1







YAESU FT5100.
PIN1       UP.
PIN2       + 5 VOLTS.
PIN3       DOWN.
PIN4       SPEAKER.
PIN5       BAND.
PIN6       PTT.
PIN7       EARTH.
PIN8       MIC.







YAESU FT211-FT212R FT212RH-FT270-FT211RH-FT711-FT712-FT770-FT2311-FT2700-FT4700RH-FT711RH-FT770RH
(see microphones MH-15D8/ MH-15C8/ MH-14A8/ MH-14B8/ MH-14D8 above )
PIN1       UP
PIN2       +5 VOLT
PIN3       DOWN
PIN4       SPEAKER
PIN5       CPU/ TONE SW
PIN6       PTT
PIN7       GROUND
PIN8       MIC





YAESU FT230R-FT290R-FT690 FT730-FT790R
PIN1       MIC SCREEN/EARTH
PIN2       MIC
PIN3       PTT
PIN4       + 12VOLT ( + 5 VOLTS FT730-FT290R )
PIN5       SPEAKER
PIN6       UP
PIN7       DOWN





YAESU FT290RII-FT690RII-FT790RII (see MH-10E8 /MH-10F8 above )

PIN1       UP
PIN2       + 5 VOLTS
PIN3       DOWN
PIN4       SPEAKER
PIN5       N/C
PIN6       PTT
PIN7       GROUND
PIN8       MIC





YAESUFT215-FT715-FT3700-FT3800-FT3900-FT4600-FT4800-FT4900-FT5800
PIN1       UP
PIN2       + 5 VOLTS
PIN3       DOWN
PIN4       N/C
PIN5       RECALL
PIN6       RESET
PIN7       GROUND
PIN8       MIC





YAESU FT708R-FT208R HAND HELD.
( mini ) 6 PIN
PIN1        MIC ( white )
PIN2        SPEAKER ( black )
PIN3        PTT ( red )
PIN4        MIC SCREEN
PIN5        NC
PIN6        SPEAKER ( blue )






YAESU-FT897-FT857-FT817-FT900-FT-450 ( 8 pin Modular Plug )
PIN1         FAST SCAN
PIN2         GROUND
PIN3         PTT
PIN4         MIC
PIN5         MIC GROUND
PIN6         + 5VOLT
PIN7         UP
PIN8         DOWN





YAESU-FT1500M-FT1802E-FT2800-FT7800M-FT8800E-FT8900R ( 6 Pin modular Plug )( See MH-48 microphone above )
PIN1         SW2 ( green )
PIN2         SW1 (brown )
PIN3         + 8VOLT ( red )
PIN4         GROUND ( screen )
PIN5         MIC ( white )
PIN6         PTT ( blue )(clone FT1802E )







YAESU-FTM-10R/E ( WITH BUILT IN MICROPHONE AND BLUE TOOTH.)

NEEDS MEK-M10 ADAPTER TO USE THE FOLLOWING EXTERNAL MICROPHONES

MH-68 A6J WATERPROOF MIC

MH-68 B6J WATERPROOF MIC





MEK-M10 ADAPTER CONNECTIONS.pdf



YAESU-FTDX9000D ( 3 pin XLR Plug front panel) PLUS ( 8 pin Plug rear panel.)
( XLR PLUG FRONT PANEL.)


PIN1        MIC GRND.
PIN2        MIC HOT.
PIN3        MIC COLD.





( 8 PIN PLUG REAR PANEL.)


PIN1        UP.
PIN2        +5 VOLTS.
PIN3        DOWN.
PIN4        FAST SCAN.
PIN5        GROUND.
PIN6        PTT.
PIN7        MIC GROUND.
PIN8        MIC.






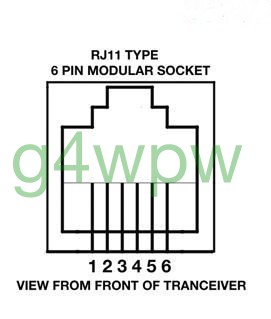

YAESU-FT100-FT90-FT8100 ( 6 pin Modular Plug ) (SEE MH-36 microphone above.)
PIN1         Multi-function switching for P,P1,P2 SW2.
PIN2         N.C. 9600bps packet data out FT-90
PIN3         + 9VOLT
PIN4         EARTH
PIN5         MIC.
PIN6         SW1.PTT,UP,DOWN,Acc

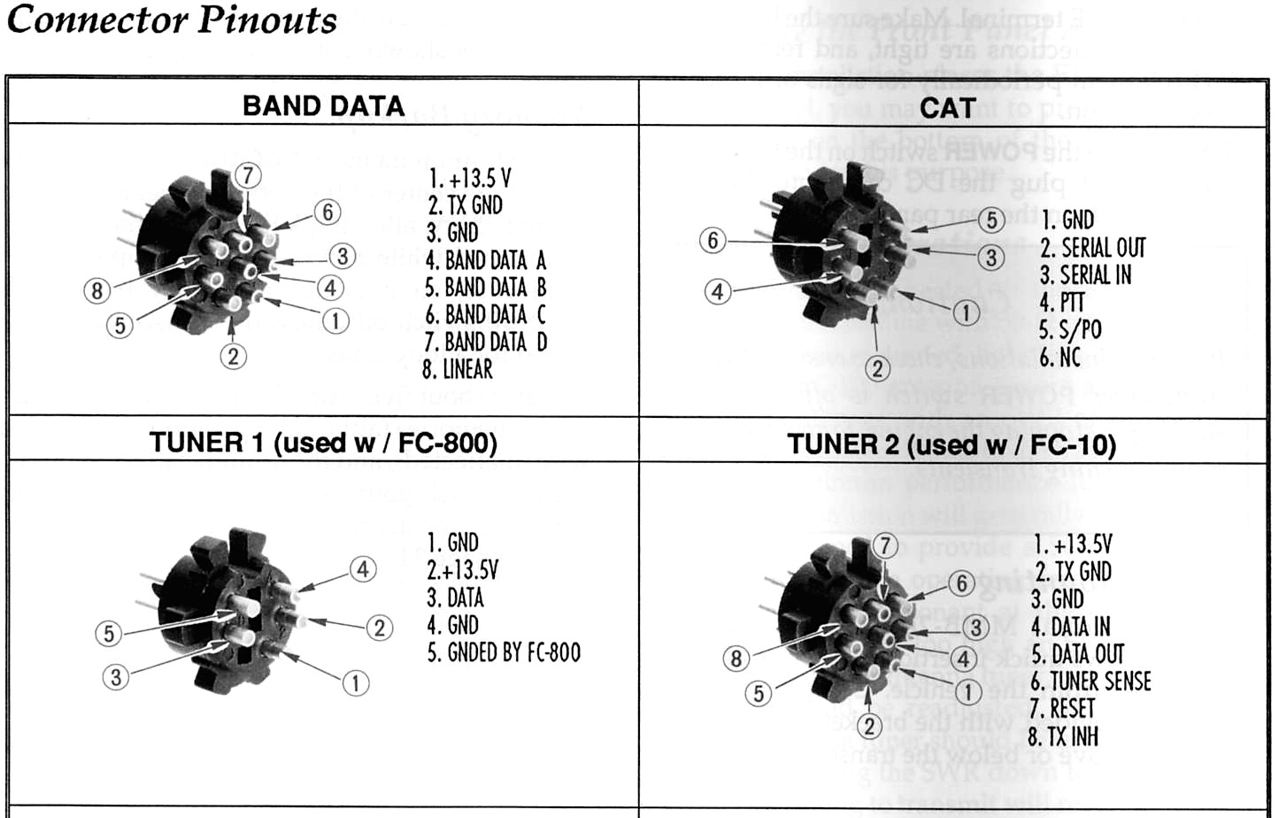

Yaesu "cat"pinout connections.



MORE YAESU INFORMATION



(click for) -YAESU FT-100 SERIES CONNECTION DIAGRAMS.
(click for) -YAESU FT-600 SERIES CONNECTION DIAGRAMS.
(click for) -YAESU FT-707 SERIES CONNECTION DIAGRAMS.
(click for) -YAESU FT-726 SERIES CONNECTION DIAGRAMS.
(click for) -YAESU FT-736 SERIES CONNECTION DIAGRAMS.
(click for) -YAESU FT-747 SERIES CONNECTION DIAGRAMS.
(click for) -YAESU FT-757 SERIES CONNECTION DIAGRAMS.
(click for) -YAESU FT-767 SERIES CONNECTION DIAGRAMS.
(click for) -YAESU FT-817 SERIES CONNECTION DIAGRAMS.
(click for) -YAESU FT-847 SERIES CONNECTION DIAGRAMS.
(click for) -YAESU FT-897 SERIES CONNECTION DIAGRAMS.
(click for) -YAESU FT-920 SERIES CONNECTION DIAGRAMS.
(click for) -YAESU FT-980 SERIES CONNECTION DIAGRAMS.
(click for) -YAESU FT-990 SERIES CONNECTION DIAGRAMS.
(click for) -YAESU FTM-10 SERIES CONNECTION DIAGRAMS.pdf
(click for) -YAESU FT-1000MP SERIES CONNECTION DIAGRAMS.
(click for) -YAESU FT-2000 SERIES CONNECTION DIAGRAMS.pdf
(click for) -YAESU FT-7100 SERIES CONNECTION DIAGRAMS.
(click for) -YAESU FT-8900 SERIES CONNECTION DIAGRAMS.pdf
(click for)-YAESU FTDX-9000D SERIES CONNECTION DIAGRAMS.




ICOM.



ICOM-IC7400-IC746-IC746PRO-IC756PRO-IC7700-IC7800 (see HM-36 below )
PIN1       MIC + DC VOLTS FOR ICOM ONLY MICROPHONE
PIN2       + 8VOLTS 10Ma TO AVOID DAMAGING THE REGULATOR DO NOT SHORT TO GROUND
PIN3       UP/DOWN
PIN4       SQUELCH
PIN5       PTT
PIN6       GROUND
PIN7       MIC SCREEN/EARTH
PIN8       AUDIO OUT

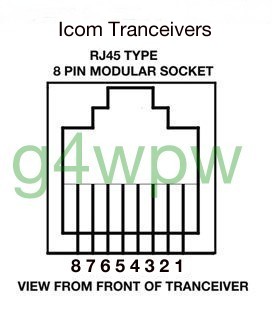

ICOM-IC703-IC706MK1-IC706MK2-IC706MK3-IC2000-IC2000H (8 Pin Modular Plug )

PIN1       + 8VOLT
PIN2       UP/DOWN
PIN3       AUDIO OUT
PIN4       PTT
PIN5       MIC GROUND
PIN6       MIC
PIN7       GROUND/EARTH
PIN8       SQUELCH





ICOM-ICE-208-IC2100H-IC2200H-IC2725E-IC2820-(See HM-133 below ) (8 Pin Modular Plug )

PIN1       + 8VOLT OUTPUT ( 10 ma max )
PIN2       UP/DOWN
PIN3       + 8VOLTS IN ( No connection IC2100H )
PIN4       PTT
PIN5       MIC GROUND
PIN6       MIC
PIN7       GROUND/EARTH
PIN8       DATA IN ( No connection IC2100H )





ICOM-IC-7000 (8 Pin Modular Plug )

IMPORTANT! SEE HM-151 MICROPHONE INFO BELOW.



PIN1       + 8VOLT OUTPUT ( 10 ma max )
PIN2       UP/DOWN
PIN3       + 8VOLTS SW
PIN4       PTT
PIN5       MIC GROUND
PIN6       MIC
PIN7       GROUND/EARTH
PIN8       DATA IN





ICOM-IC-2800 (8 Pin Modular Plug ) SEE HM-98 MICROPHONE BELOW.



PIN1       + 8VOLT OUTPUT ( 10 ma max )
PIN2       UP/DOWN
PIN3       + 8VOLTS SW
PIN4       PTT
PIN5       MIC GROUND
PIN6       MIC
PIN7       GROUND/EARTH
PIN8       DATA IN





ICOM-IC-2800 (8 Pin Modular Plug ) SEE HM-98 MICROPHONE BELOW.



PIN1       + 8VOLT OUTPUT ( 10 ma max )
PIN2       UP/DOWN
PIN3       + 8VOLTS SW
PIN4       PTT
PIN5       MIC GROUND
PIN6       MIC
PIN7       GROUND/EARTH
PIN8       DATA IN





ICOM LAND MOBILE(8 Pin Modular Plug ) SEE SM-25 SM-100/T MICROPHONES BELOW.
F320-F420-F1020-F2020-F121-F221-F521-F620-F621/TR-F1721D-F182D-F272D
F282D-FR3000-FR4000-FR5000-FR5100-FR6100.

PIN1       + 8 VOLTS
PIN2       UP/DOWN.
PIN3       AF OUTPUT.
PIN4       PTT.
PIN5       MIC GROUND.
PIN6       MIC AUDIO.
PIN7       GROUND/EARTH.
PIN8       SQUELCH ( SOME MODELS )





ICOM HAND HELD- ICE90- IC91A/E- ICE7- ICT2A/E/H-ICT3H ICT7A/E/H- ICT21A/E -ICT22 -ICT41E- ICT81A/E- ICV8- ICV21AT- ICV82
ICV82- ICT90- ICF3

( SEE HM-46 HM75A HM-131 BELOW )



ICOM HAND HELD- IC4A/AT/E-IC3A/AT-IC12A/AT/E-IC80AD




ICOM HAND HELD- ICT8A- ICT8E




ICOM-IC-211 IC-701

PIN1       MIC
PIN2       PTT
PIN3       N/C
PIN4       GROUND.





ICOM IC-120-271A-271E-275-290-228-229-229H-22U-25-25E-27-27E-28-29E-255-260-290-2400-2500-3200-3210-3220
IC-37A-38A-375-45-47-77-78-451-471A-475-48-490-505-551-560-575-707-718-720-725-726-728-729-730-735-736-737/A-738
IC-740-745-746-751/A-756/PRO-761-765-775-781-820H-821-821H-900-901-901H-910X-970-1200-1201-1271-1275

PIN1       MIC (yellow)
PIN2       REPEATER TONE (+ 8/9 volts some models)
PIN3       UP/DOWN
PIN4       N/C (squelch some models )
PIN5       PTT(red)
PIN6       EARTH (black)
PIN7       MIC SCREEN
PIN8       N/C (green)(external speaker some models )


( For IC-27 / 27E see IC-HM24 below ) (IC-22U see IC-HM8 below)

ICOM-IC24G-IC251E-IC451E. (See SM-5 plus IC-HM7 hand mic & SM-5 desc mic.)

PIN1       MIC ( white. connection at + 9VOLTS  above earth )
PIN2       NC
PIN3       NC
PIN4       NC
PIN5       PTT ( red )
PIN6       PTT ( black )
PIN7       MIC SCREEN
PIN8       NC






ICOM MICROPHONES.


ICOM- SM2 MIC CONNECTIONS.
ICOM- SM5 MIC CONNECTIONS.
ICOM- SM6 MIC CONNECTIONS.
ICOM- SM8 MIC CONNECTIONS.
ICOM- SM10 MIC CONNECTIONS.
ICOM- SM20 MIC CONNECTIONS.
MORE- SM20 MIC INFORMATION.
ICOM- SM25 MIC CONNECTIONS.
ICOM- IC-HM5 MIC CONNECTIONS.
ICOM- IC-HM7 HAND MIC CONNECTIONS.
ICOM- IC-HM8 HAND MIC CONNECTIONS.
ICOM- IC-HM10 MIC CONNECTIONS.
ICOM- IC-HM11 MIC CONNECTIONS.
ICOM- IC-HM12 MIC CONNECTIONS.
ICOM- HM12 MIC CONNECTIONS.
MORE- IC-HM12 MIC INFORMATION.
ICOM- IC-HM14 MIC CONNECTIONS.
ICOM- IC-HM15 MIC CONNECTIONS.
ICOM- HM-22 MIC CONNECTIONS.
ICOM- HM-23 MIC CONNECTIONS.
ICOM- HM-24 MIC CONNECTIONS.
ICOM- HM-36 MIC CONNECTIONS.
ICOM- HM-46 MIC CONNECTIONS.
ICOM- HM-54 MIC CONNECTIONS.
ICOM- HM-56/56A MIC CONNECTIONS.
ICOM- HM-75A MIC CONNECTIONS.
ICOM- HM77-HM78-HM79-HM95-HM97 MIC CONNECTIONS.
ICOM- HM-90 WIRELESS MIC CONNECTIONS.
ICOM- HM-95 MIC CONNECTIONS.
ICOM- HM-96 MIC CONNECTIONS.
ICOM- HM-97 MIC CONNECTIONS.
ICOM- HM-98S MIC CONNECTIONS.
ICOM- HM-100 HM-100T MIC CONNECTIONS.
ICOM- HM-103 MIC CONNECTIONS.
ICOM- HM-113-113V MIC CONNECTIONS.
ICOM- HM-128L MIC CONNECTIONS.
ICOM- HM-118-118TN MIC CONNECTIONS.
ICOM- HM-131 MIC CONNECTIONS.
ICOM-HM-148/G MIC CONNECTIONS.
ICOM- HM-133 MIC CONNECTIONS.
ICOM- HM-151 MIC CONNECTIONS (IC-7000 ).
ICOM- HM-152 MIC CONNECTIONS.
ICOM- HM-153L MIC CONNECTIONS.
ICOM- HM-154 / HM-154T MIC CONNECTIONS.
CONVERTING THE ICOM- HM-154 / HM-154T MIC FROM RJ-45 TO 8 PIN CONNECTIONS.
ICOM- HM-158L MIC CONNECTIONS.
ICOM- HM-166L MIC CONNECTIONS.
IC-821H- ACC SOCKET CONNECTIONS.


click for MORE ICOM INFORMATION.
click for ICOM MICROPHONE COMPATIBILITY LIST 2009
click for ICOM CONNECTING CABLE REFERENCE LIST.
click to download FREE ICOM MANUALS.



CAUTION !

IF YOU WISH TO USE THE FOLLOWING ICOM MICROPHONE'S ( model's below ) ON

TRANCEIVERS OTHER THAN ICOM, CHECK THIS   link    INFORMATION ALSO





MICROPHONE MODEL'S

IC-SM8 IC-SM6 IC-HM7 IC-HM11 IC-HM12 IC-HM14 IC-HM15 IC-HM22 IC-HM24 IC-HM36





ALINCO.


Click here to Download ALINCO Instruction/Service manuals FREE.

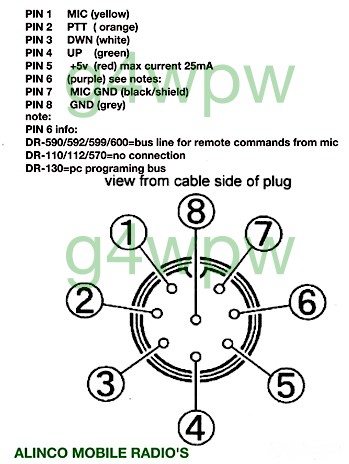

ALINCO DX70-DX70T-DX77-DX701-DX707-DR110-DR112-DR119-DR135-DR-330 DR435-DR150E-DR150TE-DR235-DR-410-DR430-DR435-DR510-DR570
-DR590-DR592T-DR599T-DR600T-DR610-DR620-DR635-DR1200-DRM03-DRM06-ALR22H-ALD24T-ALR22T-ALR72T-
PIN1       MIC
PIN2       PTT
PIN3       DOWN
PIN4       UP
PIN5       + 5VOLT ( Max current 25Ma )( + 8VOLT ALR-22/24 )
PIN6       AUDIO OUT ( remote DR150TE-DR590-DR592-DR599-DR600 ) SEE ABOVE DIAGRAM REFERENCE.
PIN7       MIC SCREEN/EARTH
PIN8       EARTH





ALINCO DR140-DR605 ( Modular Plug )
PIN1        UP.
PIN2        GROUND.
PIN3        MIC.
PIN4        MIC GROUND.
PIN5        PTT.
PIN6        N/C.
PIN7        DOWN.
PIN8        + 5 VOLTS.


ALINCO 22T/E.24E/T
PIN1         MIC
PIN2         PTT
PIN3         DOWN
PIN4         UP
PIN5         + 8VOLT
PIN6         N/C
PIN7         MIC EARTH
PIN8         GROUND


ALINCO EMS-14. - ADONIS AM-508E. -WATSON AM308 MICROPHONE COLOR CODING.

YELLOW   MIC
SCREEN   EARTH (ground)
GREY     PTT ( + VOLTAGE FEED ON ADONIS D80 )
BLUE     PTT EARTH ON WATSON 308.
PURPLE   PTT EARTH (ground)
GREEN    MIC UP
ORANGE   COMMON (connect to ground)
WHITE    MIC DOWN ( + VOLTS WATSON AM-308 )
BLACK    MIC DOWN ON WATSON AM-308
RED      + VOLTS FEED( PTT ON ADONIS D80 AND WATSON AM-308 )




ALINCO DMR610 DR-135 DR-435.



PIN 1    MIC
PIN 2    PTT
PIN 3    DOWN
PIN 4    UP
PIN 5    +5 VOLTS
PIN 6    REMOTE CONTROL
PIN 7    SCREEN   EARTH (ground)
PIN 8    GND

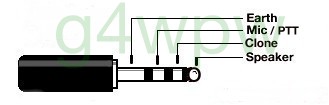

ALINCO. DJ-S11 DJ-41 DJ-180 DJ-190 DJ-191 DJ-491G DJ-596 DJ-G1 DJ-G5





ALINCO. DJ-560 DJ-580

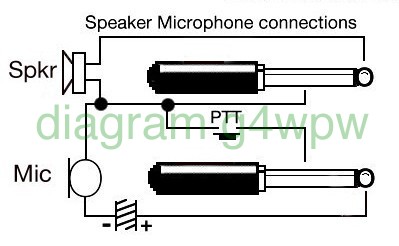

ALINCO HANDHELD. DJ-V17 DJ-V17E DJ-V17T DJ-V17TFH DJ-47E DJ-47T DJ-47T1 DJ-47T2

click for schematic


ALINCO MICROPHONES


EMS-5A MIC CONNECTIONS.
EMS-14 MIC CONNECTIONS.
EMS-42.MIC CONNECTIONS.
EMS-45.MIC CONNECTIONS.
EMS-46.MIC CONNECTIONS.
EMS-47.MIC CONNECTIONS.
EMS-51.MIC CONNECTIONS.
EMS-52.MIC CONNECTIONS.
EMS-53.MIC CONNECTIONS.
EMS-52 / 53.MIC SCHEMATICS.
EMS-54.MIC CONNECTIONS.
EMS-55.MIC CONNECTIONS.
EMS-54 / 55.MIC SCHEMATICS.
EMS-56.MIC CONNECTIONS.
EMS-56.MIC SCHEMATIC.
EMS-57.MIC CONNECTIONS.
EMS-57.MIC SCHEMATIC.




ADONIS.



ADONIS- AM-DX1 MICROPHONE INSTRUCTIONS AND SCHEMATIC.pdf
ADONIS- AM-308 MICROPHONE INSTRUCTIONS AND SCHEMATIC.pdf
ADONIS- AM-503G MICROPHONE INSTRUCTIONS AND SCHEMATIC.pdf
ADONIS- AM-508e MICROPHONE INSTRUCTIONS AND SCHEMATIC.pdf
ADONIS- AM-708 MICROPHONE INSTRUCTIONS AND SCHEMATIC.pdf
ADONIS- AM-7500e MICROPHONE INSTRUCTIONS AND SCHEMATIC.pdf

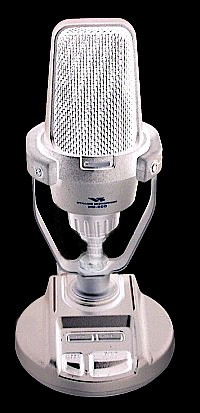

ADONIS- AM-308 / AM-508 / AM-608 / AM-708 / AM-7500E MICROPHONE PHOTO'S
ADONIS- FX-6 MICROPHONE INSTRUCTIONS AND SCHEMATIC.pdf
ADONIS- WX-2400 MICROPHONE INSTRUCTIONS AND SCHEMATIC.pdf
ADONIS- BOOM1 MICROPHONE CONNECTIONS.pdf

ADONIS MICROPHONE INTERCONNECTING CABLE INFO.

INFO TO CONNECT ADONIS AM-DX1 AM-308 AM-508 AM-708 AM-7500e TO YAESU FT-847 FT-920 FT-1000MP.


ADONIS MICROPHONE CONVERTION LEADS FOR AM-708 ABOVE.

ADONIS LEAD NUMBER D-88K AS-327 ( Connections for Kenwood configuration)
SILVER PLUG END (tranceiver).     ORANGE PLUG END ( connected to microphone).

PIN 1  YELLOW.     connected to   PIN 2.YELLOW.(mic)

PIN 2  RED.            ..         PIN 3.RED.(ptt)

PIN 3  WHITE.          ..         PIN 6.WHITE.(down)

PIN 4  GREEN.          ..         PIN 5.GREEN.(up)

PIN 5  GREY.           ..         PIN 8.GREY.(+volts DC feed)

PIN 6  N/C.            ..         PIN 4.PURPLE.(ptt ground)

PIN 7  SCREEN.         ..         PIN 1.SCREEN.(mic ground)

PIN 8  ORANGE+PURPLE.  ..         PIN 7.ORANGE.(up/down common ground)





ADONIS LEAD NUMBER D-80K AS-340
This is sold as a spare lead with only orange (mic end) plug fitted.
ORANGE PLUG END (connected to microphone).

PIN 2.YELLOW.(mic)
PIN 3.RED.(ptt)
PIN 6.WHITE.(down)
PIN 5.GREEN.(up)
PIN 8.GREY.(+volts DC feed)
PIN 4.PURPLE.(ptt ground)
PIN 1.SCREEN.(mic ground)
PIN 7.ORANGE.(up/down common ground)





COLOURS AND CONNECTIONS ON THE ORANGE (mic) PLUG ENDS OF LEADS ARE IDENTICAL.



STANDARD ADONIS MICROPHONE COLOR CODING
  YELLOW. (mic)


  RED. (ptt)


  WHITE. (down)


  GREEN. (up)


  GREY. (+volts DC feed)


  PURPLE. (ptt ground)


  SCREEN. (mic ground)


  ORANGE. (up/down common ground)



ADI.



ADI. AR-146 AR-147 AR-247 AR-446 AR-447

8 PIN ROUND PLUG.
PIN 1     MIC.
PIN 2     PTT.
PIN 3     DOWN.
PIN 4     UP.
PIN 5     + 8VOLTS ( max 150 Ma ).
PIN 6     RX AUDIO OUT.
PIN 7     MIC SCREEN.
PIN 8     GROUND.




AEA.

AEA. DX-HANDY 6M,DX-HANDY 10M




ALBRECT.


AE485 MIC SCHEMATIC.

AE497 MIC SCHEMATIC.

AE560 MIC SCHEMATIC.


AKD/GAREX.



AKD/GAREX. 2001-4001-6001-7003

4 PIN PLUG.
PIN 1     MIC.
PIN 2     COMMON EARTH.
PIN 3     AUDIO OUTPUT.
PIN 4     PTT.








ASTATIC.


ASTATIC 531 schematic.

ASTATIC D104 schematic.

ASTATIC MICROPHONE WIRING REFERENCE pdf


ATLAS.


ATLAS TRANCEIVERS MODELS.-TX110-180-210-215-350XL.
ATLAS-VX5 VOX UNIT.




AZDEN.


PCS-5000-6000-7000-7200-7300-7600-7800-9600
PIN 1     MIC.
PIN 2     MIC GROUND.
PIN 3     TONE BURST (connect to pin 6)
PIN 4     DOWN.
PIN 5     UP.
PIN 6     COMMON GROUND.
PIN 7     PTT.
PIN 8     +13.8 VOLTS


AZDEN-PCM-463 MICROPHONE INFO.





BARRETT


550 COMMERCIAL HF
8 Pin Round

PIN 1     MIC LOW z HOT.
PIN 2     RS232 TX DATA.
PIN 3     RS232 RX DATA.
PIN 4     RS232 GROUND.
PIN 5     PTT.
PIN 6     GROUND.
PIN 7     MIC HIGH z HOT.
PIN 8     SPEAKER.


info VK2BOF



CES MICROPHONES.



CES-600L MICROPHONE.pdf

CES-805 MICROPHONE.pdf


COLLINS.



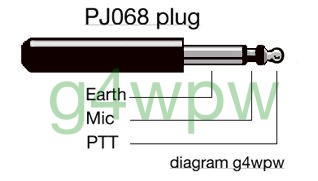

KMW-1 KWM-2 KWM-2A KWM-380 KWM-390, 312B-4, 312B-5, (S-LINE) 32S-1.



COLLINS SM1/SM3 MICROPHONE INFO.

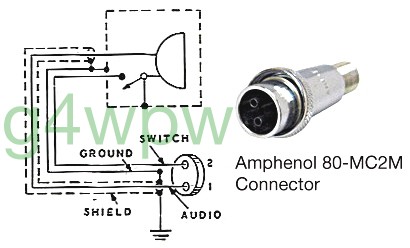

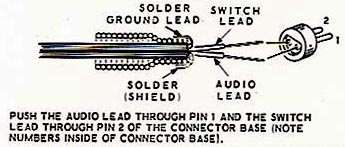

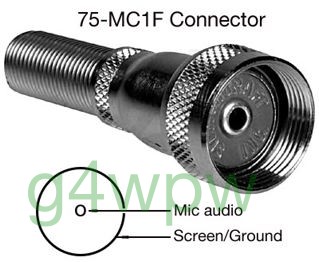

COLLINS 32V KW-1 KWS-1

PIN 1 MIC AUDIO.
PIN 2 PTT.
CASE COMMON GROUND/EARTH






COLLINS 32RA.

PIN 1 COMMON GROUND/EARTH.
PIN 2 PTT.
PIN 3 MIC AUDIO.




DRAKE.



DRAKE. TR-5 TR-7 TR-7A

4 PIN PLUG.
PIN 1     MIC.
PIN 2     PTT.
PIN 3/4   EARTH/GROUND.




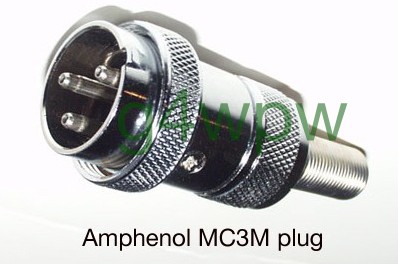

DRAKE. TR-22

3 PIN LOCKING RING TYPE PLUG.
PIN 1     MIC.
PIN 2     PTT.
PIN 3     EARTH.




DRAKE. TR-72

4 PIN PLUG.
PIN 1     MIC.
PIN 2     PTT.
PIN 3/4   EARTH/GROUND.




DRAKE. TR-270

4 PIN PLUG.
PIN 1     MIC.
PIN 2     PTT.
PIN 3     COMMON EARTH.
PIN 4     + 10 VOLTS




DRAKE. TR-3 T4 TR-4 TR-4B TR-4XB TR-4XC TR-4C T-4XC T-4XB TR-6

( S230 Mic Plug.)


ELECRAFT.


K3
PIN 1     MIC.
PIN 2     PTT.
PIN 3     DOWN
PIN 4     UP.
PIN 5     FUNCTION.
PIN 6     8 VOLTS.
PIN 7     GROUND.
PIN 8     GROUND.



FDK.



FDK. MULTI-11 MULTI-UII MULTI-II MULTI-700E MULTI-700EX MULTI-800 MULTI-2000 MULTI-2700

4 PIN ROUND PLUG.
PIN 1/4   GROUND / MIC SREEN
PIN 2     PTT.
PIN 3     MIC.




FDK. MULTI-750A MULTI-750E MULTI-725

6 PIN ROUND PLUG.
PIN 1     MIC
PIN 2     PTT.
PIN 3     UP.
PIN 4     + 5V
PIN 5     GROUND.
PIN 6     DOWN.



HALLICRAFTER.



HT-46


HALLICRAFTER. HT-32 HT-36 HT-44 SR-42 SR-42A SR-46 SR-150 SR-160 SR-400 SR-400A SR-500 SR-540 SR-2000




HALLICRAFTER. HT-40 HT-37




HEATHKIT.


Heathkit- SB-100 / SB-104 mic Connection

Heathkit- HW-12 / HW-22 mic Connection

Heathkit- HW-17 mic Connection




HEIL.



HM-10 DUAL, GM-4,GM-5,GMV. HANDIMIC-HM-4, HM-5, HM-iC, HM-PRO. CLASSIC.
4 PIN XLR PLUG.


PIN 1    GROUND/SHIELD.
PIN 2    MIC.
PIN 3/4  PTT.



PRO-20, PRO-30, PR0-40, CLASSIC PRO, HERITAGE.
3 PIN XLR PLUG.

UNBALANCED OUTPUT.
PIN 1    SHIELD.
PIN 2    + MIC.
PIN 3    - MIC.( connected to pin 1 )




BALANCED OUTPUT.
PIN 1    SHIELD.
PIN 2    + MIC OUTPUT
PIN 3    - MIC GROUND




HEIL TRAVELER HEADSET
PIN 1    MIC.
PIN 2    +8 VOLTS.
PIN 3    U/DOWN.
PIN 4    SQUELCH.
PIN 5    PTT.
PIN 6    EARTH PTT.
PIN 7    MIC EARTH.
PIN 8    AUDIO OUTPUT.



THE HEIL CONNECTION SYSTEM.

MORE INFORMATION FROM THE HEIL WEBSITE.



JCD-201M DESK MIC.

PIN1 (E) BRAID.
PIN2 (M) (MIC)   BROWN
PIN3 (P) (GROUND) WHITE
PIN4 (G) (PTT) GREEN
PIN5 (U) (UP) BLACK
PIN6 (D) (DOWN) YELLOW
PIN7 (C) (UP/DOWN EARTH) BLUE
PIN8 (B) (+5 - +9VOLTS DC) RED

JCD-201M PHOTO.


JRC.


JST-100 JST-100D JST-100S JST-110 JST-135 JST-145 JST-245.
PIN1        MIC UP
PIN2        NC
PIN3        MIC DOWN
PIN4        + 9 VOLTS
PIN5        PTT EARTH
PIN6        PTT
PIN7        MIC EARTH
PIN8        MIC




NVT-56 / 57 / 58 MICROPHONE INFO.


KACHINA.


KACHINA. 505DSP.

8 PIN ROUND PLUG.
PIN 1     GROUND.
PIN 2     MIC.
PIN 3     PTT.
PIN 4     SPEAKER.
PIN 5     N/C.
PIN 6     N/C.
PIN 7     N/C.
PIN 8     N/C.



( info AE5K )

KDK.


KDK. FM-2016 FM-2025

4 PIN ROUND PLUG.
PIN 1     PTT GROUND.
PIN 2     PTT.
PIN 3     MIC SCREEN.
PIN 4     MIC.



KDK. FM-2030 FM-2033

6 PIN ROUND PLUG.
PIN 1     UP/DOWN GROUND.
PIN 2     UP.
PIN 3     DOWN.
PIN 4     PTT.
PIN 5     MIC.
PIN 6     MIC SREEN/GROUND.




KDK DM-TT1 MICROPHONE

KDK TM-2 MICROPHONE

KDK DM-100 MICROPHONE


KW.



KW TRANSMITTERS /TRANCEIVERS KW-1 KW-2000 KW-2000A KW-2000B KW-VESPA KW-VICEROY



MFJ.



MFJ-8621. DATA CONNECTIONS. Must be configured for 1200 baud operation.


Note:This radio has un-squelched output.use "software DCD"


PIN1       AFSK In (yellow)
PIN2       GROUND/EARTH (black)
PIN3       PTT (red)
PIN4       AFSK Out (green)






MFJ-297 MFJ-299 MICROPHONES.


PIN1       MIC GROUND
PIN2       MIC
PIN3       PTT
PIN4       PTT GROUND
PIN5       UP
PIN6       DOWN
PIN7       COMMON UP/DOWN
PIN8       DC VOLTS.






MFJ-299 INSTRUCTION MANUAL WITH ( ICOM,YAESU,KENWOOD,CONNECTION INFO.)


MFJ-434 VOICE KEYER INFO.pdf

DOWNLOAD MFJ PRODUCT MANUALS FREE.



MOTOROLA.

CM140-160-200-300-340-360 EM200-400 GM300-3188-3688.
M10-120-130-208-216-1255-1255LS-MaxTrac PM400-SM120-SM50.
PIN1        N/C
PIN2        N/C
PIN3        GROUND (blue)
PIN4        GROUND (black)
PIN5        MIC (red)
PIN6        PTT (green)
PIN7        N/C (yellow)
PIN8        AUDIO (blue)


HMN-1035 MIC SCHEMATIC.pdf


NAVICO.

AMR-1000/S.
PIN1        MIC GROUND 0VOLTS
PIN2        PHONES
PIN3        CRADLE
PIN4        PTT
PIN5        MIC
PIN6        +12 VOLTS
PIN7        DOWN
PIN8        UP



NEC.


NEC. CQ110E

4 PIN ROUND PLUG.
PIN 1+4   ( INTERCONNECTED ) GROUND / MIC SREEN
PIN 2     PTT.
PIN 3     MIC.



RADIO SHACK.



RADIO SHACK. ( Modular Connector)
 Models HTX-212.HTX242.


PIN2       GROUND/EARTH (black)
green      EXTERNAL SPEAKER
PIN5       MIC (yellow)
PIN6       PTT (red)






RADIO SHACK- HTX-100 MICROPHONE INFO.

RADIO SHACK- HTX-242 MICROPHONE SCHEMATIC.

RADIO SHACK- HTX-252 MICROPHONE INFO.(pdf )


SGC.


SG-2020.
PIN 1     MIC.
PIN 2     PTT.
PIN 3     OPT 1.
PIN 4     OPT 2.
PIN 5     N/C.
PIN 6     RX AUDIO OUT.
PIN 7     MIC GROUND.
PIN 8     GROUND.




SOMMERKAMP


TS-280FM TS-480FM.


SOMERKAMP

FT-307CBM (see YAESU FT-107 )

FT-277ZD ( see YAESU FT-101ZD )

FT-767DX ( see YAESU FT-707 )

FT-7B ( see YAESU FT-7 )



STANDARD.


C58-C78-C88-C1100-C4100-C5800-C7800-C8800-C8900
PIN 1     MIC.
PIN 2     PTT.
PIN 3     SPEAKER.
PIN 4     COMMON (NOTE:+8VOLTS ON THIS CONNECTION.)
PIN 5     DOWN.
PIN 6     UP.
PIN 7     GROUND.

 Note.0.001uF capacitor is connected between pin 1 and pin 7



STANDARD.
C5000-C5200-C6000-C6000S
PIN 1     MIC.
PIN 2     PTT.
PIN 3     SPEAKER.
PIN 4     COMMON.
PIN 5     UP.
PIN 6     DOWN.
PIN 7     CALL.
PIN 8     GROUND.



C5608
PIN 1     MIC.
PIN 2     PTT.
PIN 3     SPEAKER.
PIN 4     + 7.5 VOLTS.
PIN 5,6,7 MICROPROCESSOR INTERFACE PINS.
PIN 8     GROUND.



STANDARD.
C5900 ( 8 pin modular type plug.)
PIN 1
PIN 2
PIN 3
PIN 4     PTT.
PIN 5     GROUND.
PIN 6     MIC.
PIN 7
PIN 8



SWAN.


SWAN.100MX-120-100SS-140-175-200A-240-250C-350-400-500-500C-600T-700 SERIES-750.
ASTRO-102BX-103.CYGNET-270B-300B.




SHURE.


Shure- 444 schematic.

Shure- 522 schematic.

Shure- 527B schematic.

Shure- 550L schematic.


MORE SHURE MICROPHONE INFO.



TEN TEC.



ORION / ARGONAUT / JUPITER.info and Schematic.


TEN-TEC ORION - ARGONAUT - JUPITER - OMNI VI - PARAGON - DELTA II - CORSAIR - SCOUT-555
4 PIN PLUG.
PIN1        MIC +
PIN2        MIC -
PIN3        PTT
PIN4        +9 VOLTS.
SHELL/CHASSIS=GROUND




TEN-TEC ORION II / OMNI VII.
8 PIN PLUG.
PIN1        N/C
PIN2        +10 VOLTS
PIN3        N/C
PIN4        N/C
PIN5        GROUND
PIN6        PTT
PIN7        MIC EARTH
PIN8        MIC



OMNI-VII microphone info and Schematic.

ORION-II microphone info and Schematic.

TEN-TEC 705 MICROPHONE pdf


TURNER.


TURNER- EXPANDER 500.schematic.

TURNER- EXPANDER 500 AMPLIFIER .schematic.

TURNER- M+2U - JM+2U.schematic.

TURNER- +3 AMPLIFIER.schematic.pdf

TURNER- SUPER SIDEKICK and +3 schematic.

TURNER- ROAD KING 56.schematic.

TURNER- RK60 / RK60J / PLUS+2 / M+3.schematic.


VIKING.(E.F.Johnson Co)


VIKING-II.



VIKING RANGER -RANGER II -VALIANT -VALIANT II -VIKING 500 -INVADER 2000 -VIKING PACEMAKER -INVADER .

Pin 1 MIC.
Pin 2 PTT.
PLUG CASE EARTH.



VIKING MESSENGER.
40-50-80-4170-4175
VIKING.230-260-270-430.
Pin 1 MIC.
Pin 2 PTT/COMMON GROUND.
Pin 3 RECEIVE.
Pin 4 N/C.
Pin 5 PTT.
Pin 6 MIC SHIELD.


VIKING MESSENGER.
124
Pin 1 MIC.
Pin 2 PTT/COMON GROUND.
Pin 3 PTT.
Pin 4 N/C.


VIKING MESSENGER.
130-130A-132
Pin 1 MIC.
Pin 2 N/C.
Pin 3 PTT GROUND.
Pin 4 MIC GROUND.
Pin 5 SHIELD /MIC GROUND.


VIKING MESSENGER.
250
Pin 1 MIC.
Pin 2 PTT/COMON GROUND.
Pin 3 RECEIVE.
Pin 4 N/C.
Pin 5 PTT.
CASE SHIELD.

VIKING MESSENGER.
4230
Pin 1 PTT.
Pin 2 N/C.
Pin 3 PTT.
Pin 4 MIC.
Pin 5 N/C.
CASE SHIELD/COMMON GROUND.


VIKING MESSENGER.
4250
Pin 1 N/C
Pin 2 MIC.
Pin 3 PTT.
Pin 4 PPT/COMON GROUND.
Pin 5 N/C.
Pin 6 MIC SHIELD.


VIKING MESSENGER.
4730
Pin 1 PTT.
Pin 2 PTT.
CASE SHIELD/COMMON GROUND.


VIKING MESSENGER.
4740
VIKING 352-352D.
PIN 1 MIC.
PIN 2 PTT.
PIN 3 N/C.
PIN 4 N/C.
PIN 5 PTT/GROUND.
CASE SHIELD MIC GROUND.


VIKING MOBILE.




WATSON


Watson WM-308 ( see Adonis AM-308 above )



AUDIO SECTION





IW5EDI CB MICROPHONE CONNECTIONS.






( The above information is consistently cross checked and updated )

last - update

13th-JUN-2011



G4WPW HOME PAGE.


Welcome! you are visitor No:

counters

Counting started 20-Apr-2007





RETURN TO TOP




This web page is designed on MAC OS-X and checked on SAFARI, EXPLORER and FIREFOX browsers.
