2004/11/8

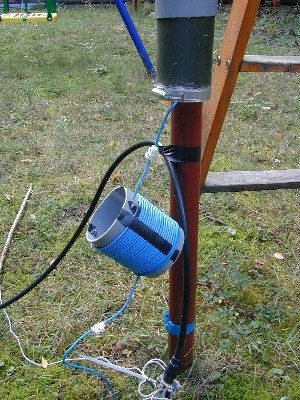

とりあえず、手っ取り早くボトムローディングとし、コイルを巻いて突っ込んでみました。7.5cm径の塩ビパイプ(これは2年前に75mのバーチカルの根元に使った残骸)にアンテナでも使った1.5mmの銅単線を巻きました。私の(!)MMANAでの計算によると46mH,約42巻必要だったはずなのですが、現物あわせで調整すると約半分、26巻で1.8MHzでSWR=1.2まで落ちました。何が違うんだろう? とりあえず結果オーライで使ってみました。
折りしも作ったのがWW
SSB直前、160mのコンディションが最良だった頃で、結構聞こえる、CQを出すとJAからも呼ばれる(JA0DAI)というビギナーズラックに恵まれました。FP/VE7SVも連日599で
聞こえていました。 日本であまり見た記憶がないのですがこちらではこんな

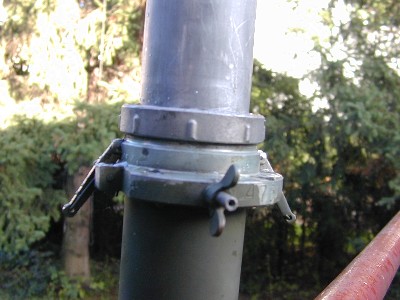

ベースに使っているのは下でも書きました軍払い下げの伸縮ポールです。7段(?)で最下部が約65mm径、最上部が20mm径。つなぎ眼のストッパーはこんな風に
最後に、これはあんまり流行ってもどうかと思うのですが、UKのライセンスを最近取りました。
|
2004/10/8
Hello World - a life in Ham
Radio- という本です。出張先でいつもの本屋に入っていつものようにぶらぶらと物色して、もしかして無線関係の本もあるかなと覗いたところで見つけました。

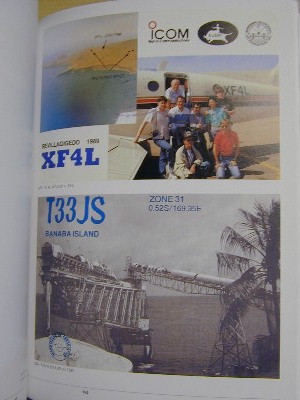

ぱらぱらと捲っていて、なんと自分の写真発見!
著者は偶然にあるフリーマーケットで故人となったW2OJWのQSLコレクションを見つけ、購入します。著者は無線とはまったくかかわりが無かったのですがこの購入をきっかけにW2OJWの生涯、QSLを通した彼の無線運用について調べて一冊の本にしてしまいました。W2OJWは戦前からのハムだそうで軍の通信関係の仕事をしていたようです。(私は彼については全く知りませんでした)
というわけで本にはW2OJWの生涯とそれにまつわる写真とともに、フリーマーケットで購入したQSLコレクションが紹介されています。その中に上記のXF4LとZL9DXがあったわけです。どういうわけかXF4Lの集合写真のうち私の部分だけが拡大されて他のページの無線家の写真が紹介されているページでも使われていました。
|

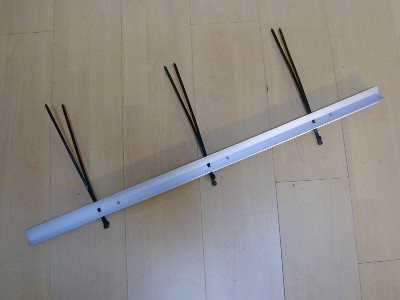

2004/10/7 最初は釣竿をテープで止めていたのですが垂直が取れないし風でそのうち切れて落ちてしまいました。あれこれ考えてアルミのLアングルを組み合わせて十字のクランプを作り、それぞれに伸縮ポールと釣竿を結束バンドの親玉で固定しました。こんな感じ。

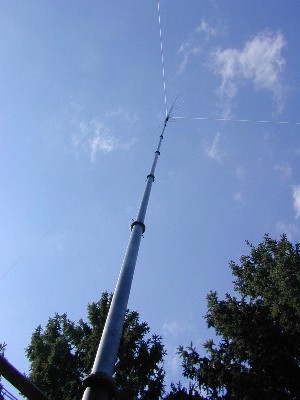

なかなかうまく撮れませんが、写真を撮ってみました。 上半分と
下から覗き込むと
こんな感じ。ステーは真中、伸縮ポールの最上部から1段取っています。上が軽いのでこんなもんでいいかなと思っています。 さて飛びなんですが、CONDXにかなり左右されるバンドなので今ひとつ良く分かりません。JAとはQSOできました。季節的には前回(2002年)よりはかなり早くはじめましたし、いい日は結構良くJAが聞こえているので良くなったのかなあとは思いますが、JA向けのパイルの抜けはいまいちで飛びが良くなった実感はあんまりありません。 まあぼちぼちやります。これを使って160も出ようかと思っているのですがどういう仕掛けにするか検討中。 |
2004/9/27
とは言うものの、"IC-7800の血統が息づく"という宣伝文句はFT1011の時の"FT1021の設計を受け継いだ云々"みたいな(?
詳細覚えてません)のような妙な期待だけを沸き立たせるような気がしてちょっと違和感があります。(FT1011はいい機械だと思いますが、実際はFT1021とはかなり設計の違う
機械です)
"IP3=+30dBmクラスを実現した耐歪み性能" 具体的には、 - BPF段切替に耐歪みに対して優れた選別品のダイオードを使用。 - 磁気飽和を防ぐために大型のインダクターの使用 が改善点と見られます。努力がされているのは良く分かるんですが、最上位機種と比べると、IC7800の方は - BPFの切替には、歪みの発生を伴う非直線性素子であるPINダイオード等は使用せず、高性能メカニカルリレーを採用
- RF部にはトロイダルコアによるインダクタの使用
10mの伸縮ポールと釣竿を使った75mバーチカルは無事成功。ポールと釣竿のつなぎ部分の強度が無く、治具をつくることで改善します。SWRは無難にきっちり落ちました。
とびについてはまだ時期が早いので(?)実践では不明ですが、とりあえずJAは数局聞こえました。 |
2004/9/15 まず、IC706との相性(ICOM全般??)ですが、CI-V経由でのVFOの周波数読み取りが周波数によって化けます。これはN1MMに問い合わせた結果、日本語体系を扱えるようにしているためらしいのですが、(これってバイナリ-を文字列で扱ってるってこと??)対応をお願いしたのですがまだ対応されていません。24MHzはバンド中全滅(25MHz台になると読める)その他7や14でも特定の周波数範囲で化けます。周波数が化けてしまうとそこでのQSOがログできなくなってしまいます。(CI-Vのコントロールを切ればできるけどわざわざ変えるのが面倒) テストの段階ではMMTTYとのやり取りもうまくいっていたのですが、実際に使おうとするとMMTTYがハングアップして使えませんでした。よってMMTTY単独でRTTYを運用しました。原因は不明。ただ豊富なメモリーとCPUパワーが必要であろうことは想像できます。 あと時々ログしたつもりなのにデータが残っていなかったり、何もないところでハングアップしたりといい調子で捌いているときにはいらいらさせられました。しかしいかんせん再現性がないので何ともしようがありません。 あとこれは私個人の問題なのですが、どうもノートPCのキーボードが不調で、F2キーが全く使えなくなったり押しっぱなしの状態になったりしています。これが原因でかなり運用に困難が伴いました。何とかごまかして使える状態にセットアップはしたのですが、これに起因する不便さや突然見舞われる不具合などもあったと思います。
もうひとつ、CWのスピードの設定が時々どういう理由からか乱れます。同じ35wpmにしても早さが全然かわるのです。仕方がないのでそういう時は耳で聞いてあわせていました。
聞いた感じ30wpmくらいに聞こえるのに設定は12wpmくらいになっていることが時々ありました。またたまにCWのスピード調整の個所が消えてなくなることがありました。 |
2004/6/18
やはりなんでもかんでも1台のPCでやるのは混乱の元です。とはいえ移動先でもメールも見たいし、その場で写真を加工したり(SSTVとか)デジカメのバックアップなども
あり、常用のPCを持っていかないわけにも行かないし… |
2004/6/2 昨年夏(SV5に行った頃)はv9.90あたりを使っていたはずですがそのときにはCWキーイングは正確に快適にできていました。ところが今年春3B8ではどうもうまくいかなかったのです。自宅でテストしたときにはうまくいっていたようだったのですがいざ実践となるとかなりの確立でキーイングをいもってしまいました。最初は回りこみかとも思ったのですがそうでもなさそうで原因がはっきりしません。確かにCTはv10.0にしていましたし、またWindowsも会社のネットワークとの接続の相性(?)で新しい版に入れ替えられてしまっています。ファイヤーウオールも入れられてるしいろんな可能性が考えられます。 さて前振りはこのへんで、CTがv.10.01に改版されていますがLPTドライバを変更したとかでキーイングが改良されているとか。近日中にこれを試してみようと思います。
さて今更CTでもないのでそろそろWindows版のソフトにも手を出してみようかと思います。MMTTYとも統合性がいいとのことでN1MMを試してみようかと思います。フリーでボランティアがコーディングにも参加しているようなので(しかもVB)うまく動きそうだったらこちらに参加してみるのも面白いかなあと思っています。まずはインストールせねば。 |
2004/5/19 さて、某MLに出ていましたが、InRadがMP用のルーフィングフィルタを発売するとの噂。IC7800やFTDX9000などで評判になっていますが、MPもこれの取り付け(改造?)でこれら100万円機に(一部でも)匹敵するのか? |
2004/2/12 * CTによるIC706MkIIのコントロール 2003/6/25に書きました、CTによる706MkIIのリグコントロールが不完全な件、私の勘違いだったことが判明。CI-Vのアドレス、706とMkIIとMkIIGとではそれぞれ違うんですね。CTでMkIIGしかサポートしてないので同じだとばかり思っていました。MkII→CTへ周波数データは送れているのでアドレスの問題ではないと思ってたのですが、どうやらCTの方ではCI-Vアドレスを読まずに、周波数データが送られてきた場合には周波数の部分だけ読んでるようですね。 というわけでCI-VアドレスをちゃんとMkIIGにあわせたら完璧に動作するようになりました。
ついでにMMTTYでも周波数が読めるのを確認しました。MMTTYではFSK/PTTの出力用にもうひとつCOMポートが必要ですので会社にあるPCMCIAのCOMポートI/Fを借りることにします。MMTTYではUSB-COMアダプタも使えるようですが、それ用のドライバが必要ですし、USB-COMアダプタも多少癖があるようなので危険の少ないPCMCIAの方を使うことにしました。たまたま手元にあるのが2ポート用で、1つあまってもったいないのですが、1ポートのカードがどっかに行ってしまったのでこれで我慢します。 |
2004/1/30 備忘録代わりに IC706MkII * MICコネクタに出ているAF OUTのグランドはMICラインのグランドから取る。もうひとつのグランド(シャーシグランド?)からは浮いている。これはPTTに使う。8Vには両方のグランドが使える。(何で?)
CTWin (v.10.0.1) * 8/10に書きましたがCWが途切れる件、PCをバッテリーで使っている際にCPU速度が遅くなるために起こることが判明。ACをつないで使えばスムーズに行きそうです。 * 6/25に書きました、マウスが使えない件、フルスクリーンにすると使えることが判明。 * UTCとのタイムオフセットはWindowsから取ってくるようで、環境変数で設定してやる必要はなさそうです。これはいい点です。WPX SSBやWW SSBのように途中でオフセットが変わる(夏時間-冬時間の変更)コンテストでも気にすることなく使えそうです。
3B8向けの準備が完了しました。CTWin、MMTTY、MMSSTVでPCを使ってCW,RTTY,SSTVを運用する準備ができました。 |

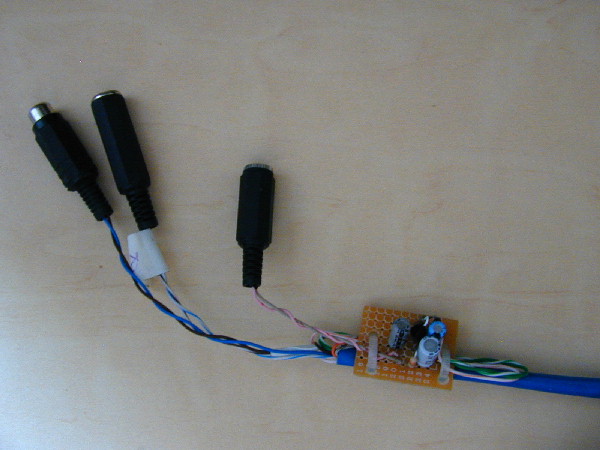

2004/1/30 IC706のマイクゲインが低い件ですが、内部ALCをいじっただけでは思ったほど効果がないので外付けのマイクアンプを挿入することにしました。さほどゲインが必要ないので一石の簡単なアンプで済ませることにします。たまたま某所で見つけた回路の一部を流用して多少試行錯誤で回路定数を決定しました。空中配線でマイクケーブルにしこもうかと思いましたが、安定性に不安があるといけないのでユニバーサル基盤に小さく組んで結束バンドでマイクケーブルに縛り付けることにしました。さほどゲインは必要ないので元の回路からはかなりゲインを下げました。当初ハムが入りまくっていたのでどうしようかと思いましたが、ゲインを適正な値にするとほぼなくなりました。 これでHeilのPro Set(エレメントはHC5)を使ってIC706のマイクゲインを4-5くらいに設定してALCゾーン目いっぱいまでALCメータを振らせることができます。 ご要望があれば回路図を公開します。(というほど立派なものじゃないけれど…) 外見はこんな感じ。DC成分カットのケミコンばかり目立ちます。
マイクケーブル(??)に縛り付けたところ。基盤の大きさは邪魔にはならない程度の大きさになりました。最初から計画性をもって作れば基盤はもう少し小さく出来ます。ケース(カバー)をどうするか思案中。スナップオンチョークのような形のカバーが出来ればいいのですが… 裸で剥き出しというのもちょっと気持ち悪いですし。
備忘録代わりに、公開したいネタのリスト。 * この間行ってきた CCFミーティングの写真 * TS7Nの写真。今回は残念ながらM/2で世界3位みたいです。1,2位はPJ2TとCT9Lがかなりの接戦です。 * もうかなり前ですが、7月のアメリカ出張の最中に面白い本を買ってきました。
|
