ラジオの製作２月号に載っている５０ＭＨｚ４０ｍＷＡＭ送信機の製作過程を紹介します。このクラスの送信機であれば初心者でも作る事が出来、さらに実際の運用でも「４０ｍＷでも驚くほど良く飛ぶ」ことを実感できるものと思います。

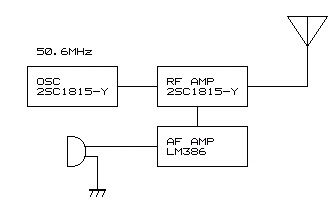

どんな送信機を作るのか？
ラジオの製作2月号を購読した方ならご存知ですね。今回はJA1BHG/岩上OMの設計された送信機を組み立てます。
回路は簡単ですが、立派なアマチュア無線用の送信機です。
地方では、パーツショップを捜すのも一苦労です。「トランジスタ技術」や「ラジオの製作」の通販を利用するのも一つの方法です。幸い私は秋葉原に行ったときに買ってきましたが、部品の値段は通販と変わらないので、秋葉の町を探し回るよりも効率的に買い物が出来るのではないでしょうか。
パソコン関係は、秋葉原マップという素晴らしい情報源がありますが、自作の部品情報は、一部有名店のみしか知られておらず、情報不足だなあと思うのは私一人ではないと思うのですが…
秋葉原で購入した部品
ＣＲ類は、東京科学無線、トロイダルコアは、Ｔ−ＺＯＮＥパーツショップ（秋月の近く）で袋入りを購入しました。クリスタルがなかなか見つからず、ラジオセンター２階の菊池無線で￥１ｋで購入しました。
合計 ￥２．６ｋ（トランジスタ、ICを除く）の出費です。 ￥２ｋ以内に押さえようと思ったのですが、準備不足と時間不足でかなり足が出ました。
さて、部品が揃ったので、次はいよいよ製作に入ります。最近製作の時間が取れないので取り掛かるのはいつになる事やら．．．
セラミックコンデンサ １０PF
セラミックコンデンサ ２２００PF × ５
セラミックトリマ ３０PF × ３
タンタルコンデンサ ３．３μF/１０V
タンタルコンデンサ １０μF/１０V
アルミ電解コンデンサ ２２０μF/１０V
抵抗
１０ｋΩ × ４
１５ｋΩ
４７０ｋΩ
３９ｋΩ
４．７ｋΩ
小計 ￥５９０
トロイダルコア T-37＃１０ １袋 ￥１０００
０．５ｍｍポリウレタン線 １袋 ￥１４０
クリスタル ５０．６ＭＨｚ ３倍オーバートーン ￥１０００
合計 ￥２７３０ ＋ α（一部消費税）
トランジスタとＩＣは手持ちの部品を使いました。
２ＳＣ１８１５Ｙ ２ヶ（写真では３ヶになってます）
ＬＭ３８６ １ヶ使います。
いずれも汎用品ですので安く買えます。
２ＳＣ１８１５が１０円 ＬＭ３８６が１００円くらいです。
ラジオの製作では、穴空き基板を使っていますが、ＦＣＺ基板が手元にあったので、今回はＦＣＺ基板で組み立てる事にしました。
これは、好みの問題ですのでどちらを使っても良いでしょう。私は、部品をパターン面（銅箔がある側）に付けるのが好き（回路も追いやすい）なこともありＦＣＺ基板を使いました。
ＦＣＺ基板は、３列のものが、￥６２０で売られていますが、この回路の規模であれば１列で十分です。
トロイダルコアにコイルを巻く作業からスタートしました。
コイルは、
L1 T-37#10 に１次側 １５回 ２次側 ４回巻き
L2 T-37#10に９回巻き
L3 空芯 ０．５ｍｍφ ８回巻き
出来栄えは写真のようになりました。
