COME COLLEGARE UN MICROFONO DINAMICO CON CONNESSIONE XLR, AD UN RICETRASMETTIORE RADIOAMATORIALE CON INGRESSO MICROFONICO A 8 POLI - ICOM, KENWOOD, YAESU
(by Daniele IZ7CFF)


A seguito di gentile richiesta, da parte di alcuni visitatori del sito, presento su questa pagina gli schemi pratici per collegare un microfono dinamico per uso generico, con connessione XLR, ad un ricetrasmettitore radioamatoriale che abbia l'ingresso microfonico costituito dal classico connettore circolare ad 8 poli. Nel mio caso, ho collegato un microfono dinamico della Shure, modello C606, ai miei ricetrasmettitori HF : Icom IC-751 e Yaesu FT-890, costruendo degli appositi cavi adattatori.

Gli schemi pratici presentati di seguito, sono adatti per i seguenti modelli di RTX:

MARCA MODELLO
ICOM
IC720,IC725,IC726,IC728,IC729,IC730,IC735,IC736,IC737A,IC738,IC740,IC745,IC746,IC751,IC756PRO,IC761,IC765,IC781,
IC7400,IC7600,IC7700,IC7800
KENWOOD
TS120,TS130,TS140,TS180,TS430,TS440,TS450,TS530,TS570,TS680,TS690,TS830,TS870,TS940,TS950
YAESU
FT736,FT747GX,FT757GX,FT650,FT655,FT840,FT847,FT890,FT920,FT990,FT1000,FT1000D,FT1000MP,FT2000



NOTA (apparati Icom)
Negli apparati Icom, si deve fare attenzione al PIN1 del connettore a 8 poli, perchè ha la doppia funzione di ingresso del segnale microfonico e uscita della tensione di alimentazione per le capsule electret. Utilizzando microfoni dinamici dunque, si deve bloccare questa componente continua, utilizzando un condensatore elettrolitico da almeno 10µF posto in serie, con il polo positivo rivolto verso il PIN1 dell'RTX ed il polo negativo rivolto verso il PIN2 del connettore XLR del microfono.



ICOM

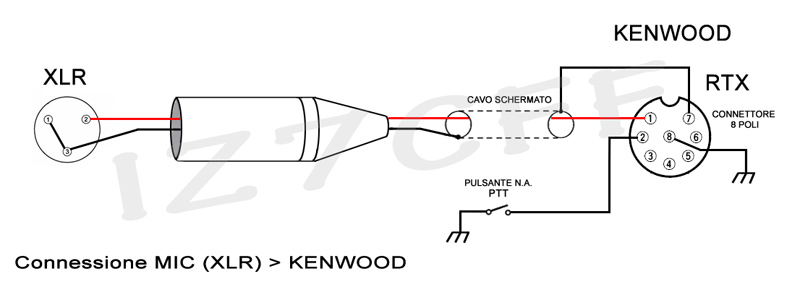

KENWOOD

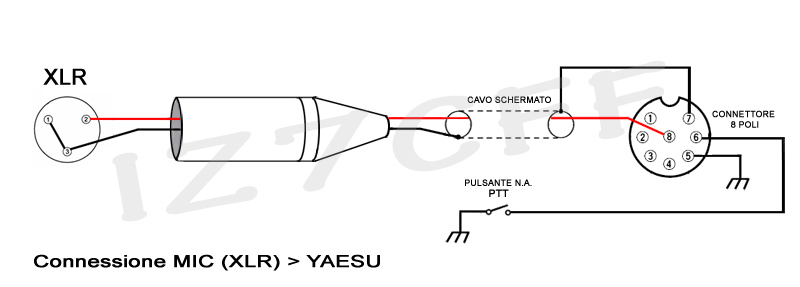

YAESU





NOTE

Data: gennaio 2014
