CONNESSIONE DIRETTA VIA CAVO:I CAVI PER COLLEGARE DUE PC
(HARDWARE)
CONNESSIONE DIRETTA VIA CAVO:
I CAVI
PER COLLEGARE DUE PC
(HARDWARE)
Rappresenta la forma
piu' semplice (ma anche piu' lenta) di collegamento tra due PC;
Abbiamo bisogno di
una porta seriale (porta COM) libera su entrambi i PC e funzionante;
un cavo Null Modem

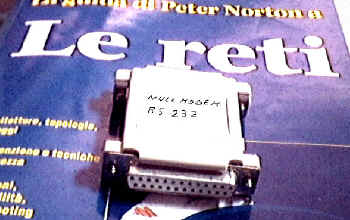

oppure un comune cavo seriale con un adattatore Null Modem;
Il cavo Null Modem e' reperibile in commercio a poco prezzo, pero' per quelli
come me che preferiscono fare tutto da se, riporto lo schema per poterne
realizzare uno;
utilizzare 2 connettori RS232 DB25 femmina (o un DB25 ed un DB9) e del cavo
(meglio se schermato) a 7-8 poli;
| DB25' | DB25'' |
|
1 |
1 |
|
2 |
3 |
|
3 |
2 |
|
4 |
5 |
|
5 |
4 |
|
6,8 |
20 |
|
7 |
7 |
|
20 |
6 ,8 |
Nel caso si voglia usare un cavo DB25 > DB9 le corrispondenze diventano
| DB25' |
DB9'' |
|
2 |
2 |
|
3 |
3 |
|
4 |
8 |
|
5 |
7 |
|
6,8 |
4 |
|
7 |
5 |
|
20 |
6 ,1 |
Nel caso si voglia usare un cavo DB9 > DB9 le corrispondenze diventano
|
DB9' |
DB9'' |
|
2 |
3 |
|
3 |
2 |
|
4 |
6+1 |
|
5 |
5 |
|
6+1 |
4 |
|
7 |
8 |
|
8 |
7 |
Nel caso generale le corrispondenze sono:
|
TXD |
RXD |
|
RXD |
TXD |
|
RTS |
CTS |
|
CTS |
RTS |
|
DSR |
DTR |
|
GND |
GND |
|
CR |
DTR |
|
DTR |
DSR,CR |
Consiglio di non
esagerare con la lunghezza: il limite massimo consentito dagli standard dovrebbe
essere 15 metri, ma nella maggioranza dei casi usare un cavo schermato di 2-3
metri dovrebbe bastare;
La velocita' ottenibile e' quella della porta seriale, tra 9600 e 19600
Bps;
L'uso di tale cavo verra' descritto nelle prossime pagine (vedi SOFTWARE);
Il Cavo Parallelo consente velocita' maggiori rispetto a quello seriale ed e' quello che preferisco; per collegare due PC tra di loro abbiamo bisogno di:
una porta parallela
(Porta LPT) libera su ciascun PC;
questa puo' essere configurata in vari modi tramite BIOS (Normal, EPP, ECP),
il piu' veloce e' ECP; e' consigliabile che entrambi i computer abbiano la
porta parallela settata nella stessa maniera.

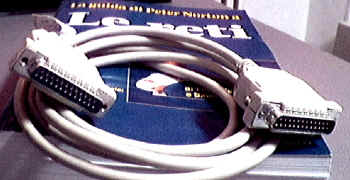

un cavo LapLink,
ovvero un cavo parallelo con alcune linee invertire;
qui sotto c'e' lo schema per poterne realizzare uno; utilizzare due
connettori DB25 Maschi e del cavo schermato 13-14 cavi
| DB25' |
DB25'' |
|
2 |
15 |
|
3 |
13 |
|
4 |
12 |
|
5 |
10 |
|
6 |
11 |
| 10 | 5 |
|
11 |
6 |
| 12 | 4 |
| 13 | 3 |
| 15 | 2 |
| 25 | 25 |
L'uso di tale cavo verra' descritto nelle prossime pagine (vedi SOFTWARE);
Al momento il mio hardware non mi consente di provare questo metodo.
