CANCELLATORE
DI EPROM
INTRODUZIONE
L'esigenza
di costruire un cancellatore di Eprom (Erasable Programmable Read Only Memory) mi
e' venuta mentre costruivo il programmatore di Eprom descritto nel mio sito;
tali eprom infatti si differenziano dalle EEprom (Elettrically Erasable
Programmable Read Only Memory) per il fatto che per essere cancellate, hanno
bisogno di essere esposte a raggi UV-C;
La mia esperienza si basa principalmente su eprom tipo 27C32,27C64,27C128, 27C256, 27C512 ma
queste note si applicano tranquillamente a tutta la famiglia di tali
dispositivi.
Per
poter programmare una eprom questa deve essere completamente cancellata, ovvero
tutti i suoi bit devono avere valore "1" (tutto "FF");
infatti e' solo possibile (programmandola) scrivere degli 0;
l'operazione contraria (scrivere cioe' degli 1) e' possibile solo durante la
fase di cancellazione;
per ottenere questo (cioe' per cancellarla) e' necessario esporla per un certo
periodo di tempo a delle particolari radiazioni ultraviolette, nel caso
particolare si tratta di Raggi Ultravioletti di tipo "C", ovvero con
lunghezza d'onda di circa 253,7 nanometri;
si tratta in pratica di usare un tubo al neon "germicida", usato
spesso negli acquari per eliminare le alghe o dai dentisti, parrucchieri ecc.,
quindi non difficile da reperire;
Sui
diversi datasheet e' sempre consigliata la distanza minima dalla lampada ed il
tempo minimo di esposizione, che dovrebbe essere di circa 2,5 cm dal neon per
15-20minuti per una dose di radiazioni di circa 15 W-sec/cm quadrati;
ovviamente avvicinando la eprom al neon ridurremo il tempo di esposizione e la
cancelleremo prima;
in pratica tutto questo non e' importante, perche' dopo alcune prove
troveremo il valore ottimale;

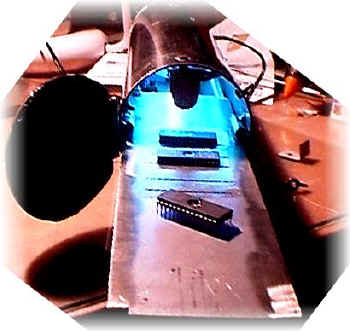

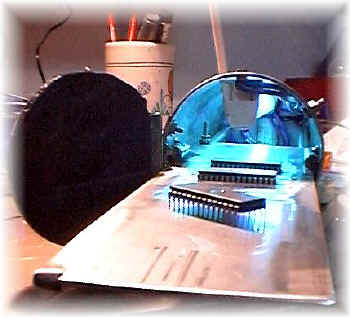

personalmente mantengo le eprom a 2 cm dal neon esponendola per circa 15 minuti;
Va detto che prolungare di molto l'esposizione ai raggi UV puo' danneggiare in
modo permanente la eprom;
inoltre dopo ogni ciclo di cancellazione diminuisce sensibilmente il tempo di
accesso della eprom (ma questo non e' un grosso problema);
Prima di cancellare una Eprom e' bene verificare che la finestra superiore sia
ben pulita; in caso contrario pulirla con dell'alcool.
73 de iz7ath, Talino
