MODULATORE A/V + PLL
Un layout del Modulatore Audio/Video e Pll del TX ATV.
© by Pierbassano Turrini - iw2bc

Descrizione

Non entro nel dettaglio della descrizione del modulatore Audio e Video e Pll in quanto gia' descritti nelle pagine: Modulatore Audio/Video e PLL 50-1400 MHz con Pic 16F84 e TSA5511
L'unica nota e' che il Pll e' derivato da quanto gia' illustrato in queste pagine, salvo che e' stato tolto il display e la frequenza viene impostata, tramite un jumper, tra quattro disponibili,
D'altra parte, in Italia, l'unica frequenza "accettabile", per trasmettere in ATV e' 1240 MHz.
Da questa realta' diventa superfluo, se non per un discorso estetico, il display.
Il concetto generale di funzionamento del software rimane invariato, tranne il settaggio della frequenza che puo' essere impostata, a scelta, tra le quattro disponibili, 1224, 1240, 1256, 1272 MHz.
Il quarzo puo' essere sia da 4 che da 3,2 MHz previo l'adozione della relativa versione del software.
Prevedo di sviluppare, in seguito, un circuito stampato aggiuntivo per la trasformazione nella versione con display.
In questo caso sara' necessario utilizzare un quarzo da 3,2 MHz.
Per il regolatore di tensione a 5V e' sufficente un 78L05.


Lo Schema

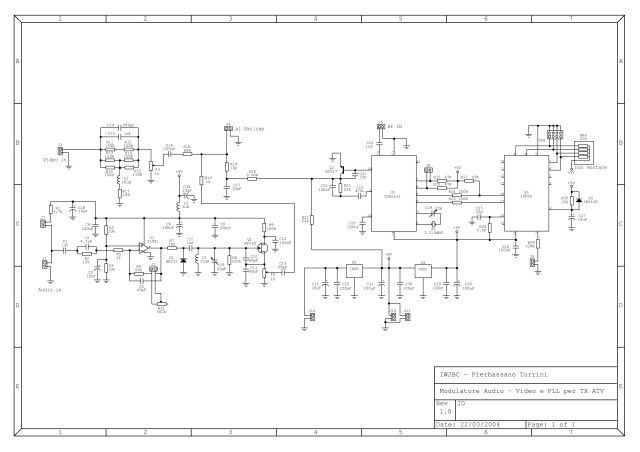

Versione 1

Versione 2


La differenza nelle due versioni e' nel modo di miscelare il segnale A/V con la tensione di correzione generata dal Pll.
Il circuito stampato e' lo stesso, cambia solo l'assemblaggio.

Versione 1:
R19 vale 10K.
R20 assume il valore di 0 ohm, quindi un cavallotto in filo.
E' presente il condensatore (opzionale) C17.
Il collegamento al varicap del trasmettitore e' su J4.

Versione 2:
Il segnale A/V, premiscelato, viene sovrapposto alla tensione del Pll tramite R19 ed R20, rispettivamente da 470 ohm e 10K.
C17 non e' previsto e si sfruttera' la sua posizione per il collegamento verso il varicap.

Le due versioni sono nate da una discussione sul metodo migliore.
Personalmente non ho trovato differenze, quindi, vista la possibilita', vi lascio la scelta secondo le personali preferenze.

Versione 1
Versione 2

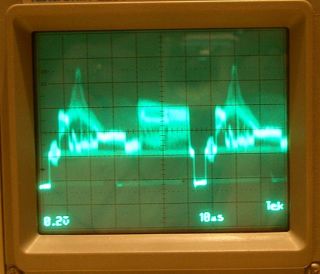

Nelle foto l'impulso di sincronimo di riga, per le due versioni, a parita' di condizioni.
Il segnale e' stato prelevato dalla presa Scart del ricevitore.
In sottofondo si intravvedono i sincronismi di quadro.


Il Layout

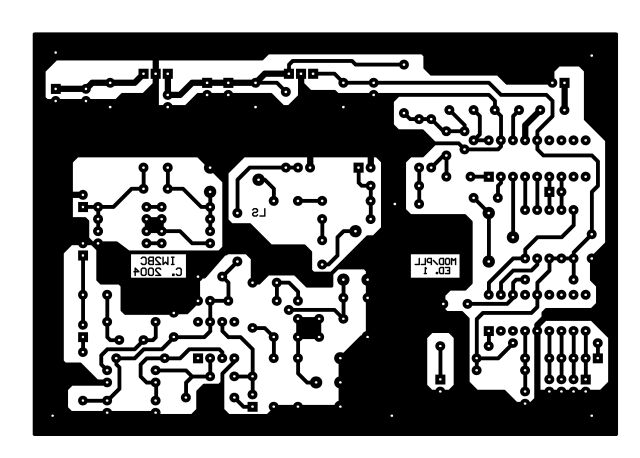

Il Circuito Stampato





Nota di Montaggio

La rete resistiva RR4 non deve essere montata in quanto sono state abilitate le resistenze di pull_up contenute nel PIC 16F84 per la porta B.
Analogamente non e' necessario il cavallotto di filo che compare appena sopra.


Il Risultato Finale




Per un TX ATV vedi anche:
Tx ATV da 250 mW per la banda dei 23 cm
Tx ATV in versione No-Tune
PA da 1W con BFQ34
PA da 2W con BFQ38


I File

I file costituenti il progetto sono:

av_pll_sch.(pdf o ps) = Schema elettrico versione 1

av_pll_sch2.(pdf o ps) = Schema elettrico versione 2

av_pll_pcb.(pdf o ps) = Layout PCB c.s.

av_pll_mtg.(pdf o ps) = Serigrafia o montaggio componenti

av_pll_comb.(pdf o ps) = Vista piste e componenti

av_pll_4M.asm = Sorgente assembler per quarzo a 4 MHz

av_pll_4M.hex = Compilato per quarzo a 4 MHz

av_pll_32.asm = Sorgente assembler per quarzo a 3,2 MHz

av_pll_32.hex = Compilato per quarzo a 3,2 MHz

I file .pdf sono in formato Acrobat. Scarica (av_pll_pdf.zip - 179 K)
I file .ps sono in formato Postscript. Scarica (av_pll_ps.zip - 118 K)
